Главное

Суммирование нагрузок ИТП требует учета коэффициентов одновременности для раздельного расчета теплоснабжения и ГВС, так как их пиковые нагрузки редко совпадают по времени. Снижение требуемой мощности оборудования за счет несовпадения пиков.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА
Карточки ключевых значений темы «Суммирование нагрузок ИТП: отопление, вентиляция и ГВС»: Суммирование нагрузок ИТП требует учета коэффициентов одновременности для раздельного расчета теплоснабжения и ГВС, так как их пиковые нагрузки редко совпадают по времени.; Нагрузки отопления и вентиляции суммируются напрямую, так как они зависят от одной внешней температуры воздуха. В холодный период года пиковые нагрузки на отопление и приточную вентиляцию совпадают. Поэтому для определения общей мощности теплообменников или котельной установки эти значения складываются без применения коэффициентов одновременности. Это обеспечивает необходимый температурный режим во всех помещениях здания при самых неблагоприятных погодных условиях. Игнорирование этого правила приведет к недогреву помещений.

1. Что такое суммирование нагрузок ИТП

Суммирование нагрузок нужно для согласования нескольких потребителей тепла в одном узле. Отопление и приточная вентиляция зависят от наружной погоды, поэтому их расчетные режимы рассматривают совместно. Нагрузка горячего водоснабжения формируется иначе: ее максимум связан с водоразбором и может не совпадать с максимумом отопления.

В расчетной схеме сначала отделяют назначение каждой нагрузки и исходные данные для нее. Затем проверяют, какие ветви работают одновременно, и только после этого получают общую потребность узла. Такой порядок не позволяет подменить раздельный расчет простым сложением всех предельных значений и помогает сохранить понятную связь между исходными режимами и оборудованием.

Суммирование нагрузок ИТП: отопление, вентиляция и ГВС

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →
Датчики узла учёта ИТП

Смежная тема кластера «Коммерческий учёт тепла».

открыть тему →
Двухступенчатая схема ГВС в ИТП

Смежная тема кластера «Схемы ГВС в ИТП».

открыть тему →
Элеваторный узел ИТП

Смежная тема кластера «Схемы присоединения отопления».

открыть тему →

2. Устройство и принцип работы

Расчет начинают с отопления и вентиляции, после чего их нагрузки складывают как связанные с одним холодным периодом. Для горячего водоснабжения отдельно определяют пиковый расход и применяют коэффициент одновременности, указанный в исходных данных. После объединения получают режим, по которому проверяют теплообменное оборудование и насосную часть.

В самой схеме узла распределение потоков не заменяет тепловой расчет. Теплообменник должен передать рассчитанную мощность, а насос — обеспечить движение среды при сопротивлении трубопроводов и арматуры. Поэтому итог сверяют и по теплу, и по гидравлике: совпадение одной величины не подтверждает работоспособность всей системы.

  1. Шаг 1
    Рассчитать пиковую нагрузку на отопление здания по нормативным этим.
  2. Шаг 2
    Рассчитать пиковую нагрузку на приточную вентиляцию.
  3. Шаг 3
    Сложить нагрузки отопления и вентиляции для получения общей тепловой потребности.
  4. Шаг 4
    Рассчитать пиковую нагрузку на горячее водоснабжение потребителей.
  5. Шаг 5
    Применить коэффициент одновременности к нагрузке ГВС при суммировании с отоплением.
  6. Шаг 6
    Определить итоговую мощность теплообменного оборудования и насосов.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

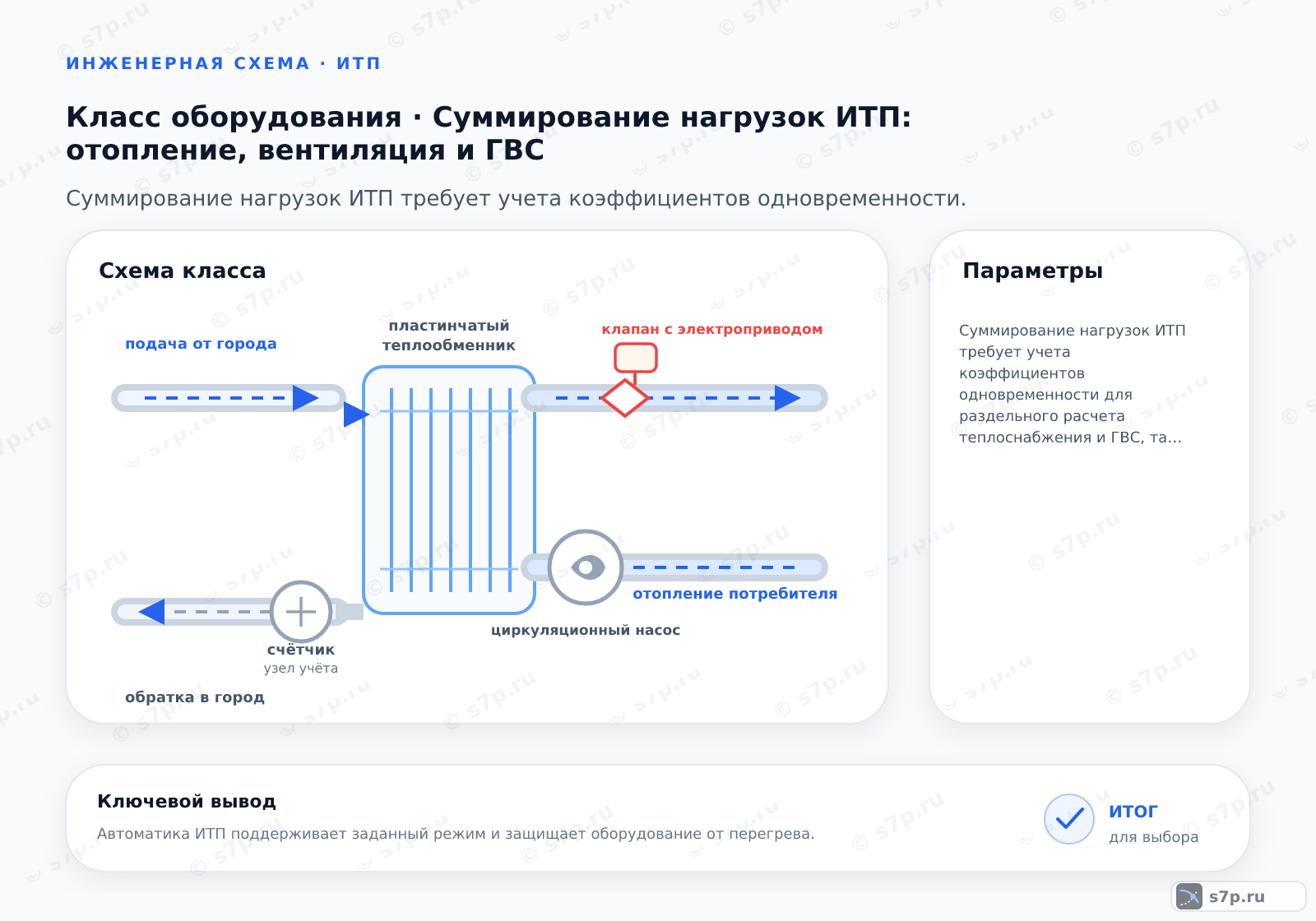

Схема класса «узел ИТП» для темы «Суммирование нагрузок ИТП: отопление, вентиляция и ГВС»: ключевые параметры — Суммирование нагрузок ИТП требует учета коэффициентов одновременности для раздельного расчета теплоснабжения и ГВС, так как их пиковые нагрузки редко совпадают по времени.; Нагрузки отопления и вентиляции суммируются напрямую, так как они зависят от одной внешней температуры воздуха. В холодный период года пиковые нагрузки на отопление и приточную вентиляцию совпадают. Поэтому для определения общей мощности теплообменников или котельной установки эти значения складываются без применения коэффициентов одновременности. Это обеспечивает необходимый температурный режим во всех помещениях здания при самых неблагоприятных погодных условиях. Игнорирование этого правила приведет к недогреву помещений.

3. Ключевые параметры

Коэффициент одновременности показывает, какую часть нагрузки горячего водоснабжения учитывают вместе с отоплением в принятом режиме. Температура подачи и температура обратной воды задают тепловой перепад, а давление определяет допустимые условия для оборудования и арматуры. Все три группы параметров должны относиться к одной расчетной схеме.

Перед выбором аппарата сопоставляют нагрузки, температуры, давление и потери в трубопроводах. Значение из справочной таблицы не заменяет паспорт конкретного теплообменника или насоса: для узла проверяют рабочий диапазон, присоединения и допустимое сопротивление. Если изменяется один исходный режим, итоговую сумму и подбор оборудования пересматривают совместно.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Коэффициент одновременности0.95 безразмерная величинабезразмерная величинаСП 131.13330.2020
Температура обратной воды45 °C°CСП 60.13330.2020
Давление в системе1.5 барбаринженерная практика; сверить по паспорту
Температура подачи отопления95 °C°CСП 60.13330.2020

4. Схема работы

На вход расчета поступают отдельные нагрузки отопления, вентиляции и горячего водоснабжения. Первые две ветви объединяют по общему погодному режиму, а для ГВС учитывают несовпадение пиков. Полученная тепловая потребность передается в узел теплообмена, где параметры сетевого и потребительского контуров проверяют раздельно.

После теплового объединения проверяют движение среды по каждому контуру. Потери давления в фильтрах, теплообменниках, клапанах и трубах влияют на требуемый напор насосов, но не должны автоматически прибавляться к тепловой мощности. Разделение этих проверок помогает понять, вызвано ли отклонение недостатком тепла или нарушением циркуляции.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

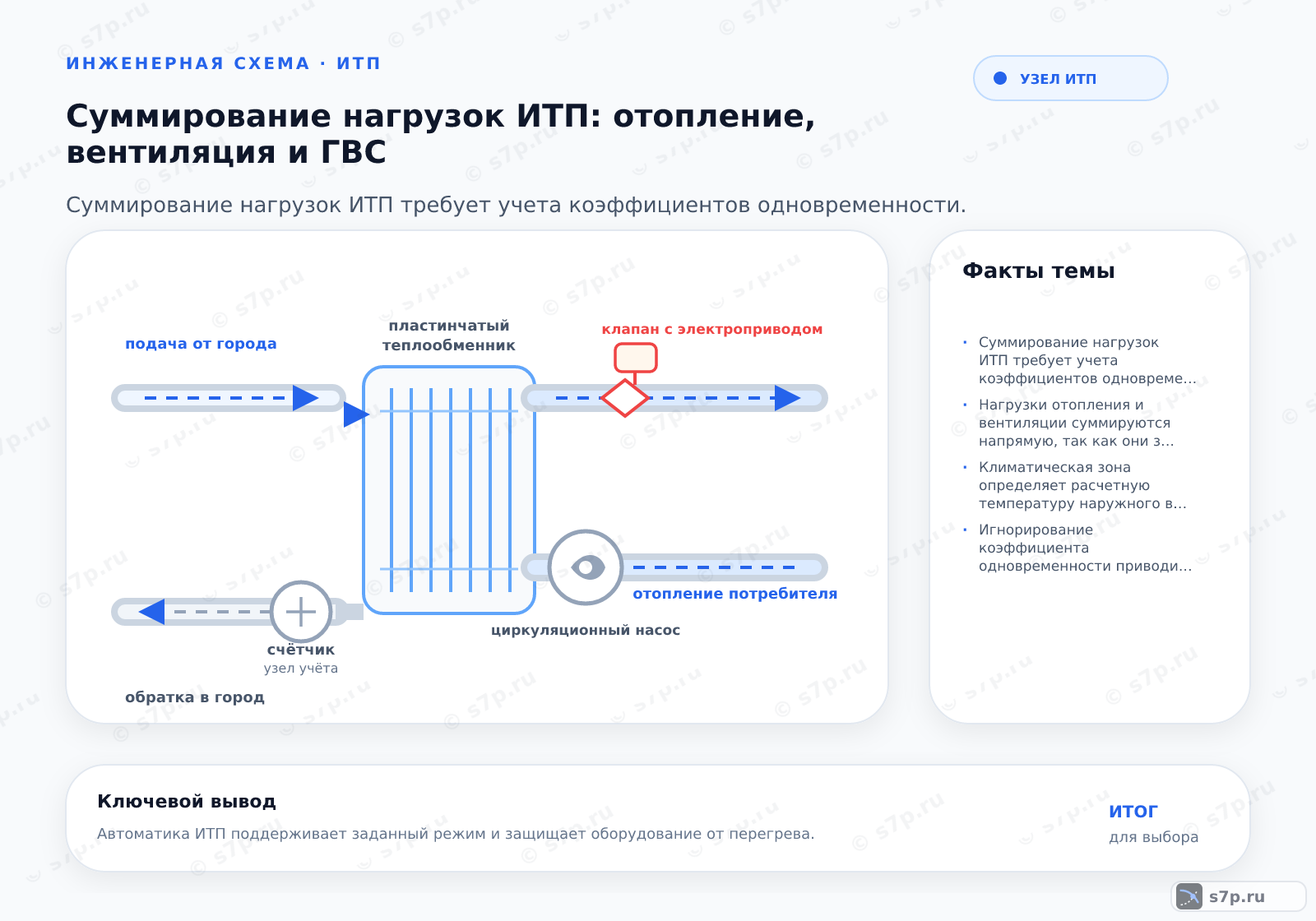

Hero-инфографика темы «Суммирование нагрузок ИТП: отопление, вентиляция и ГВС»: узел ИТП; ключевые данные: Суммирование нагрузок ИТП требует учета коэффициентов одновременности для раздельного расчета теплоснабжения и ГВС, так как их пиковые нагрузки редко совпадают по времени.; Нагрузки отопления и вентиляции суммируются напрямую, так как они зависят от одной внешней температуры воздуха. В холодный период года пиковые нагрузки на отопление и приточную вентиляцию совпадают. Поэтому для определения общей мощности теплообменников или котельной установки эти значения складываются без применения коэффициентов одновременности. Это обеспечивает необходимый температурный режим во всех помещениях здания при самых неблагоприятных погодных условиях. Игнорирование этого правила приведет к недогреву помещений.

5. Виды и разновидности

Разделение нагрузок выполняют схемой с отдельными теплообменниками, совместным нагревом в одном аппарате или буферной емкостью для сглаживания пиков. Различие между вариантами состоит не только в составе оборудования. Нужно проверить, как разделены контуры, где измеряется температура и каким образом система реагирует на изменение водоразбора.

Схему сравнивают по требованиям к регулированию, доступу для обслуживания и согласованию с гидравликой объекта. Отдельные аппараты упрощают раздельный контроль режимов, общий аппарат сокращает состав узла, а буфер меняет характер переходных процессов. Окончательное решение связывают с расчетными нагрузками и возможностями помещения, а не с названием схемы.

Виды и разновидности
ЗначениеИсточник
Схема с двумя теплообменниками для разделения нагрузок.инженерная практика; сверить по паспорту
Схема с одним теплообменником для совместного нагрева.инженерная практика; сверить по паспорту
Схема с буферной емкостью для сглаживания пиков.инженерная практика; сверить по паспорту

6. Частые ошибки и на что смотреть

Ошибка возникает, когда предельный расход горячей воды складывают с отоплением без учета одновременности или когда нагрузку вентиляции считают частью отопления дважды. Отдельно проверяют температуру обратной воды, давление и потери в трубопроводах. Эти величины должны быть согласованы с паспортами теплообменников, насосов и арматуры.

При расхождении результата сначала возвращаются к исходным нагрузкам и принятой схеме, а не меняют коэффициент без объяснения. Сравнивают расчетные и фактические режимы, состояние фильтров, циркуляцию и показания приборов. Если пиковые процессы описаны неверно, увеличение мощности оборудования не устраняет ошибку исходной модели.

Частые вопросы

Как разделить нагрузки отопления, вентиляции и ГВС перед расчетом?

Сначала считают отопление, приточную вентиляцию и горячее водоснабжение как самостоятельные потребители с собственными исходными данными. Отопление и вентиляция связаны с наружной погодой, а максимум ГВС зависит от водоразбора. После раздельной проверки определяют, какие режимы совпадают, и объединяют их по принятой схеме. Такой порядок не позволяет сложить несовместимые предельные значения и облегчает проверку теплообменника и насосов.

Когда нагрузку ГВС нельзя складывать с отоплением напрямую?

Прямое сложение неприменимо, если расчетная пиковая нагрузка горячего водоснабжения не совпадает по времени с максимумом отопления. Для ГВС сначала определяют расход воды и коэффициент одновременности, затем учитывают только принятую долю при совместной работе. Если водоразбор, схема регулирования или режим здания изменились, коэффициент и итоговую нагрузку пересматривают, а не переносят старый результат в новый проект.

Почему вентиляцию считают отдельно от отопления здания?

Отопление компенсирует потери через ограждающие конструкции, а вентиляция требует нагрева поступающего наружного воздуха. У этих частей разные исходные данные и разные способы определения расхода тепла. После самостоятельного расчета их можно объединить для проверки общей мощности источника, но повторно включать отопительную нагрузку в вентиляционную нельзя. При расхождении результата сначала сверяют границы системы и единицы измерения.

Чем отличаются схемы с отдельными теплообменниками и буферной емкостью?

Отдельные теплообменники разделяют нагрузки и позволяют раздельно контролировать режимы контуров. Один аппарат объединяет нагрев в общей части схемы и требует согласованного регулирования. Буферная емкость сглаживает изменение нагрузки и меняет переходный процесс. Сравнивают не только состав оборудования, но и измерительные точки, обслуживание, гидравлическое сопротивление и реакцию автоматики на водоразбор.

Что проверить, если расчетная сумма не совпала с работой ИТП?

Сначала возвращаются к исходным нагрузкам и проверяют, не была ли вентиляция включена в отопление повторно. Затем сверяют коэффициент одновременности ГВС, температуры подачи и обратной воды, давление, потери в трубах и показания приборов. Осматривают фильтры и арматуру, потому что ограниченный расход имитирует недостаток тепловой мощности. Изменять коэффициент без объяснения причины нельзя.

Как проверить выбранную мощность теплообменника и насосов?

Для теплообменника сопоставляют общую тепловую нагрузку, температуры и допустимое сопротивление. Для насосов отдельно проверяют расход, напор и потери в трубопроводах, фильтрах и арматуре. Затем сверяют рабочие точки с паспортами оборудования и принятой схемой. Если тепловой расчет выполнен верно, но циркуляции не хватает, ищут гидравлическую причину, а не увеличивают мощность аппарата.
