СП 510 регламентирует проектирование индивидуальных тепловых пунктов, определяя требования к гидравлике, теплообменному оборудованию, автоматизации и безопасности для обеспечения надежного присоединения зданий к тепловым сетям. Индивидуальный тепловой пункт (ИТП) — это комплектное устройство, расположенное в здании, которое обеспечивает передачу тепловой энергии от тепловой сети к внутренним системам отопления, вентиляции и горячего водоснабжения. Повышение энергоэффективности за счет точного регулирования.
данные обновлены 2026-10-21 ·
1. Что такое СП 510 для тепловых пунктов
Нормативный документ рассматривают как исходную рамку для проектирования индивидуального теплового пункта: гидравлика, теплообменное оборудование, автоматизация и безопасность должны быть связаны одной схемой. Документ не заменяет расчёт конкретного здания. Тепловую нагрузку, параметры сети и состав контуров уточняют по проекту и исходным величинам.
При чтении требований отделяют область документа от паспортных ограничений оборудования. Схема присоединения, границы ИТП, точки измерения и доступ для обслуживания должны быть определены до выбора теплообменника и насосов. Любое принятое решение проверяют по рабочему режиму, а не только по названию применённого оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Устройство и принцип работы
Последовательность проектирования начинается с тепловой нагрузки здания и параметров теплосети. Затем выбирают зависимую или независимую схему присоединения, рассчитывают сопротивление контуров, подбирают теплообменное оборудование и насосы. После гидравлической части разрабатывают автоматическое управление и составляют спецификацию.
Каждый шаг связан с предыдущим: изменение схемы меняет сопротивление, оборудование и алгоритм управления. Перед переходом к следующему шагу проверяют единицы, границы контуров, давление, температуру и доступность обслуживания. Спецификация должна соответствовать фактической схеме, включая измерительные приборы, арматуру и защиту.
- Шаг 1Определить тепловую нагрузку здания и параметры теплосети.
- Шаг 2Выбрать схему присоединения (зависимую или независимую).
- Шаг 3Рассчитать гидравлическое сопротивление контуров.
- Шаг 4Подобрать теплообменное оборудование и насосы.
- Шаг 5Разработать схему автоматического управления.
- Шаг 6Составить спецификацию оборудования и материалов.
3. Ключевые параметры
В таблице параметров собраны максимальный расход воды, рабочее давление сети, температура подачи и КПД теплообменника. Давление и температура имеют источник в СП, а расход и КПД требуют сверки с паспортом выбранного оборудования. Эти строки нельзя переносить между проектами без проверки нагрузки и режима.
При расчёте сопоставляют расход с сопротивлением контуров, давление с допустимыми границами оборудования, а температуру с материалами, уплотнениями и схемой регулирования. КПД рассматривают как характеристику конкретного теплообменника, а не как универсальное свойство ИТП. Все принятые значения сохраняют вместе с источником.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальный расход воды | 10 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Рабочее давление сети | 1.6 бар | бар | СП 510.13330.2012 |
| Температура подачи | 95 °C | °C | СП 510.13330.2012 |
| КПД теплообменника | 0.95 % | % | инженерная практика; сверить по паспорту |
4. Схема работы

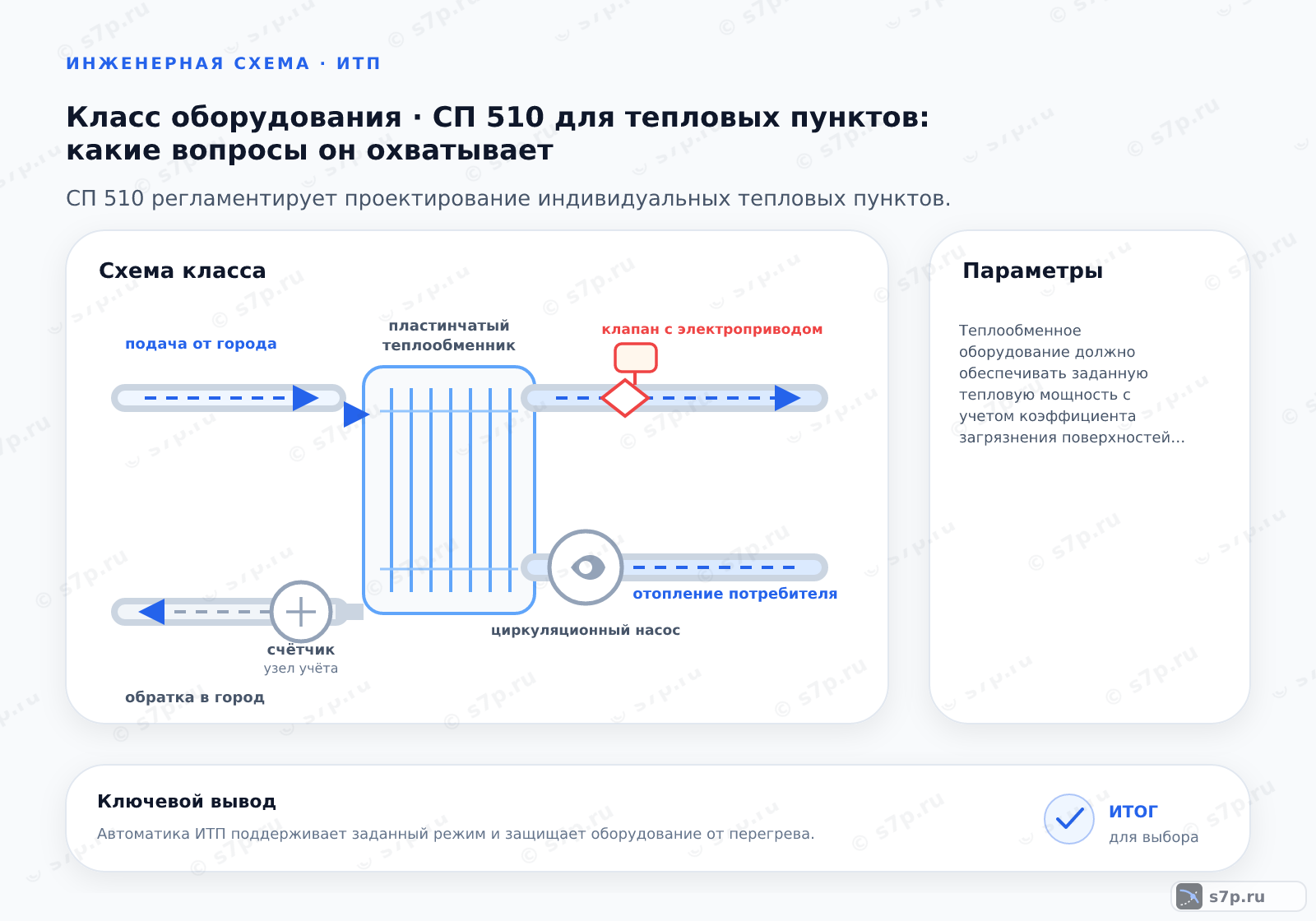

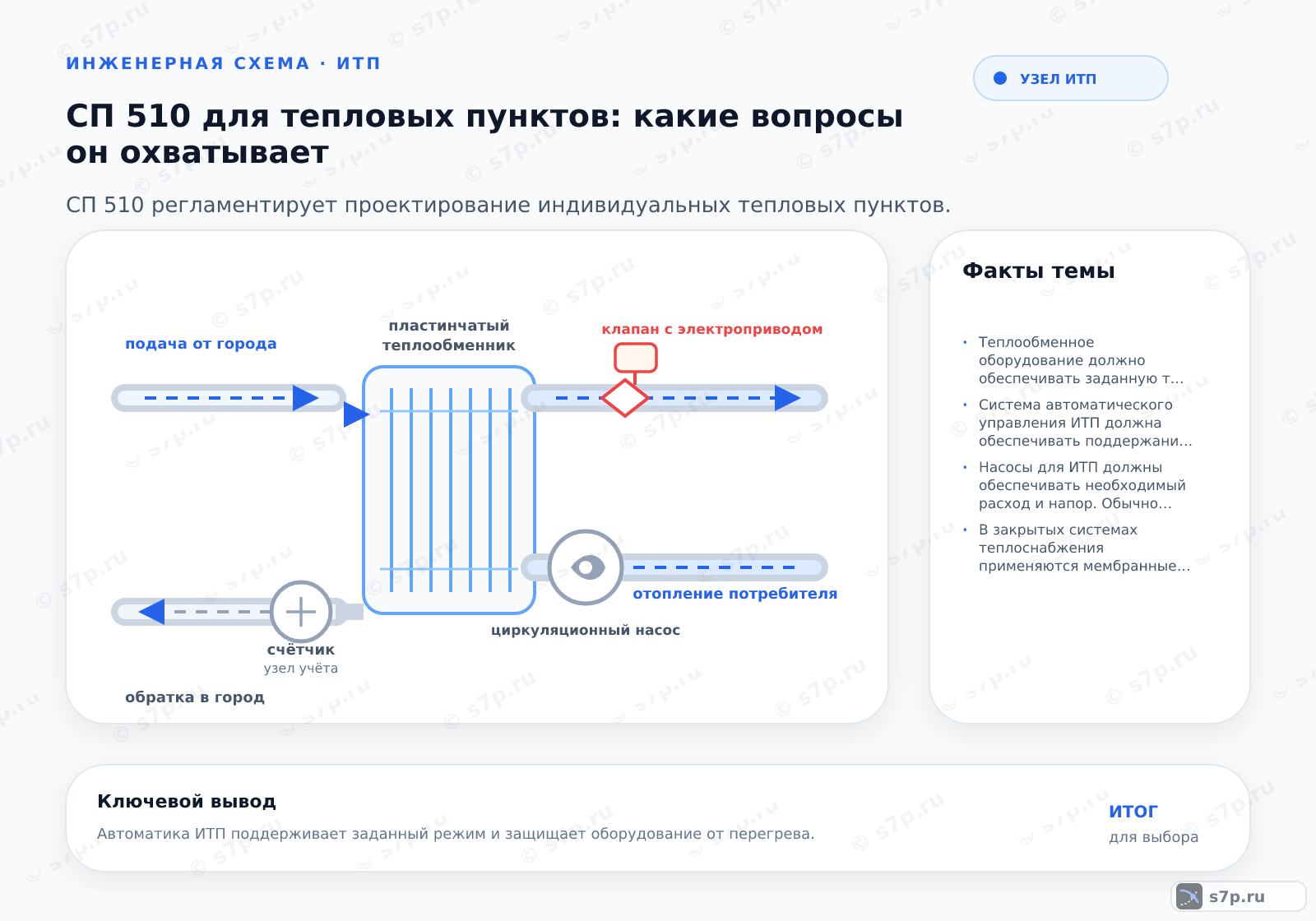

Схема работы показывает путь теплоносителя через присоединение, теплообменное оборудование, насосы, клапаны и измерительные точки. Для каждого контура определяют, где передаётся тепло, где измеряются давление и температура и каким элементом меняется расход. Зависимая и независимая схемы дают разные границы сред и требуют разной проверки.
Автоматика должна получать сигналы из точек, которые действительно описывают режим потребителя. При наладке сравнивают показания на входе и выходе, команду привода, работу насоса и фактическую реакцию контура. Несовпадение схемы с монтажом выявляют до настройки уставок и диспетчеризации.
5. Виды и разновидности
Варианты ИТП различают по теплообменнику и схеме присоединения. Пластинчатый теплообменник используют для компактной компоновки, кожухотрубный рассматривают для режимов с высокими давлениями. Зависимая схема связывает контур потребителя с сетью, независимая отделяет контуры теплообменником. Выбор зависит от расчёта и условий конкретного пункта.
При сравнении проверяют доступ для очистки, удаления воздуха и дренажа, а также согласование насосов, арматуры и автоматики. Компактность не отменяет обслуживания, а независимость не отменяет гидравлической проверки. Тип оборудования фиксируют в проекте вместе с параметрами среды и рабочими ограничениями.
| Значение | Источник |
|---|---|
| ИТП с пластинчатыми теплообменниками для компактных решений. | инженерная практика |
| ИТП с кожухотрубными теплообменниками для высоких давлений. | инженерная практика |
| ИТП с зависимой схемой присоединения для простых систем. | инженерная практика |
| ИТП с независимой схемой для изоляции контуров. | инженерная практика |
6. Частые ошибки и на что смотреть
Рабочее давление оборудования не превышают; испытательное давление может быть выше рабочего только в предусмотренной процедуре и с учётом паспорта. Загрязнение теплообменника меняет сопротивление и передачу тепла, поэтому состояние поверхностей связывают с фактическими измерениями. Горячие трубопроводы требуют проверки температуры и безопасного доступа перед обслуживанием.
К ошибкам относят выбор оборудования без гидравлической проверки, смешение параметров сети и потребителя, отсутствие дренажа или удаления воздуха и неполное описание автоматизации. При расхождении расчёта и фактического режима проверяют границы контуров, давление, расход, датчики и паспортные ограничения, а не добавляют неподтверждённый запас.
Частые вопросы
Что проверять в проекте ИТП по нормативному документу?
Проверяют тепловую нагрузку здания, параметры теплосети, выбранную схему присоединения, гидравлическое сопротивление контуров, теплообменники, насосы, автоматическое управление и спецификацию. Отдельно смотрят рабочее давление, температуру, расход, доступ для очистки, удаление воздуха и дренаж. Требование документа сопоставляют с проектом и паспортом оборудования, потому что нормативная рамка не заменяет расчёт конкретного пункта.
Как выбрать зависимое или независимое присоединение?
Зависимая схема связывает контур потребителя с тепловой сетью напрямую в пределах принятой схемы. Независимая использует теплообменник для разделения контуров. Сравнивают давление, температуру, качество среды, требуемую защиту, насосы, автоматику и возможность обслуживания. Выбор делают по гидравлическому и тепловому расчёту, а также по границам ответственности проекта, а не по компактности оборудования.
Какие параметры нужны для выбора теплообменника и насоса?
Для теплообменника и насоса нужны тепловая нагрузка, расход, температуры подачи и обратки, давление, сопротивление контуров и свойства рабочей среды. Дополнительно сверяют КПД теплообменника, рабочую точку насоса, доступ для очистки и ограничения паспортов. Параметры первичной и вторичной стороны разделяют. Общий расход без распределения по контурам не подтверждает подбор оборудования.
Как связать автоматику с гидравлической схемой?
Сначала отмечают точки измерения температуры, давления и расхода, затем связывают их с клапанами, насосами и алгоритмами управления. Команда должна менять именно тот элемент, который влияет на измеряемый режим. После монтажа проверяют показания на входе и выходе, направление привода, реакцию насоса и аварийные состояния. Спецификация автоматики должна совпадать с фактической схемой и составом оборудования.
Почему нельзя превышать рабочее давление оборудования?
Рабочее давление определяет границу длительной эксплуатации корпуса, теплообменника, арматуры и соединений. Превышение может вызвать течь, деформацию или отказ уплотнений. Испытательное давление рассматривают отдельно и назначают только по предусмотренной процедуре и паспорту. При проверке разделяют давление сети, давление потребителя и давление испытания, фиксируя источник каждого значения.
Как сравнивать пластинчатый и кожухотрубный теплообменник?
Сравнивают требуемую тепловую мощность, давление, температуру, свойства среды, сопротивление, доступ для очистки и возможность заменить уплотнения или поверхности. Пластинчатое исполнение удобно для компактной компоновки, кожухотрубное рассматривают для режимов с высокими давлениями. Итог зависит от расчёта и обслуживания: компактность не отменяет доступа, а устойчивость к давлению не отменяет проверки теплопередачи.
