Проверяйте давление в баке при холодной системе, иначе показания будут неверными. Используйте только баки для систем отопления, не применяйте баки для ГВС в отоплении. Убедитесь, что давление в баке не превышает максимальное давление системы.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

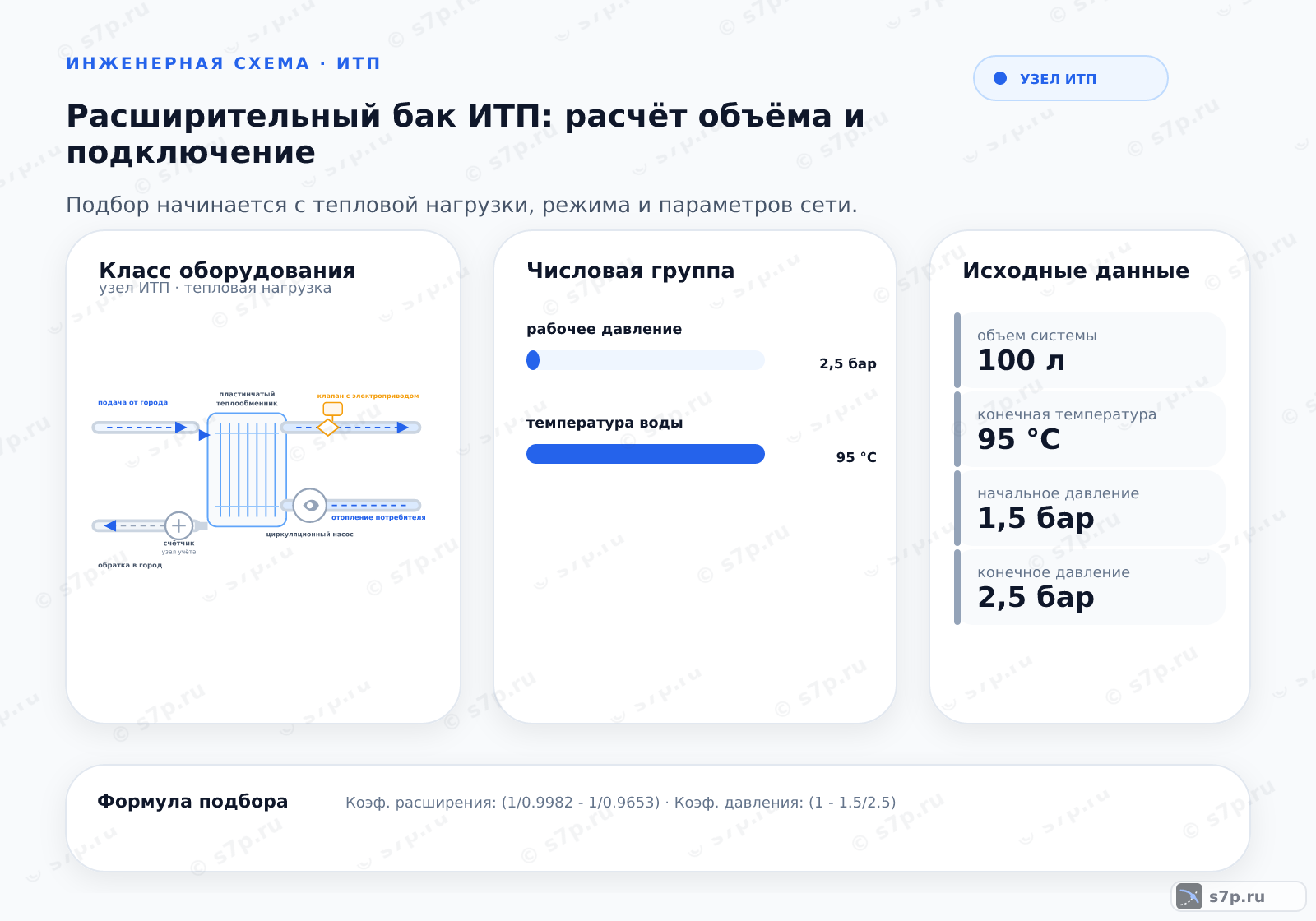

1. Как подобрать Расширительный бак ИТП: расчёт объёма и подключение: суть

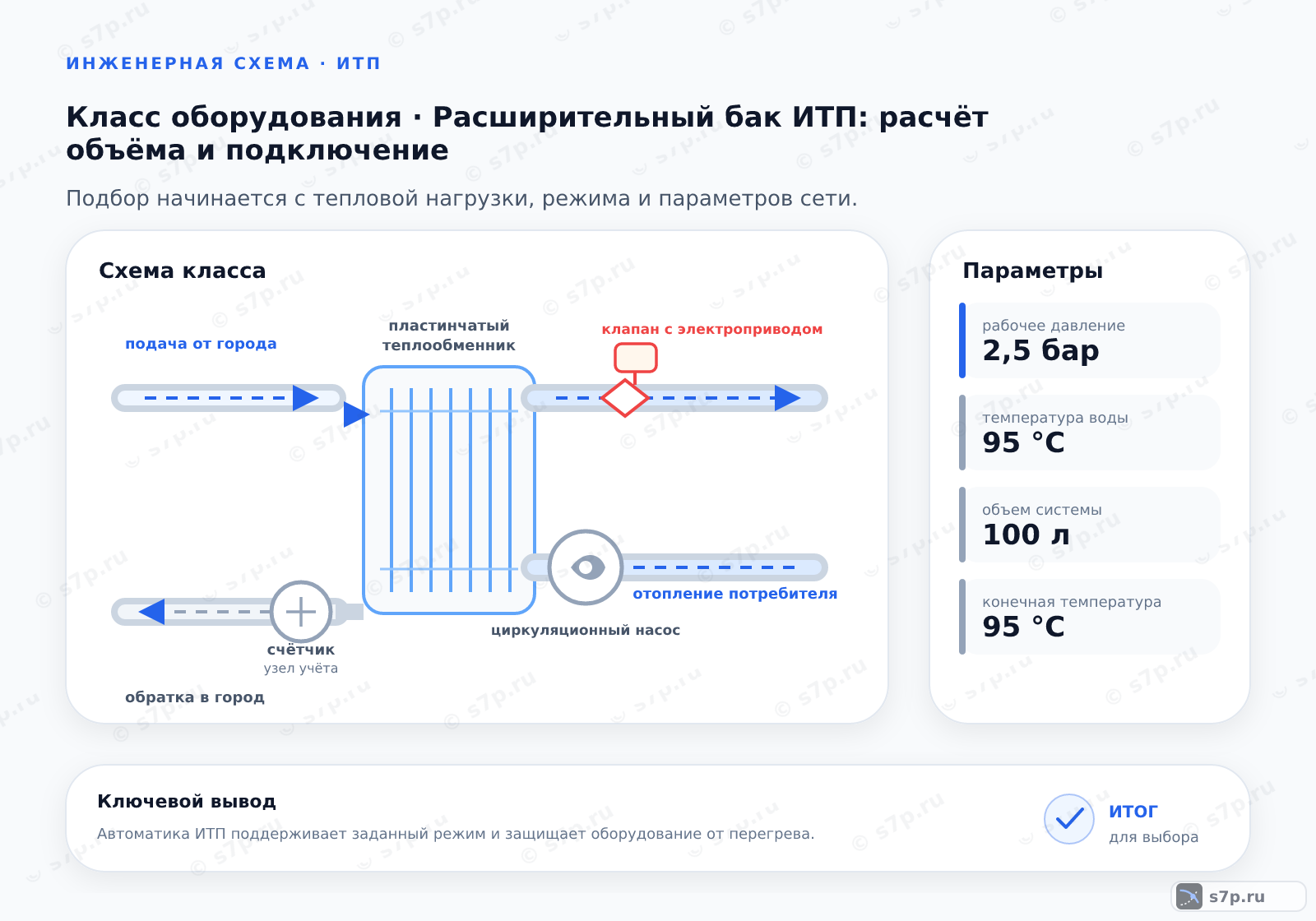

Расширительный бак принимает изменение объёма воды, возникающее при нагреве отопительного контура. Мембранное исполнение разделяет воду и газовую полость, поэтому давление в системе меняется предсказуемо, пока мембрана, корпус и присоединение соответствуют паспорту. Для подбора рассматривают бак вместе с трубопроводами, арматурой, теплообменником и рабочим режимом ИТП.
Проверку начинают с назначения оборудования: бак для отопления нельзя заменять исполнением для горячего водоснабжения. Затем сопоставляют объём воды в системе, диапазон температур, начальное и предельное давление. Давление в газовой полости измеряют на холодной системе, потому что нагрев меняет показания и может скрыть ошибку предварительной настройки.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
2. Калькулятор подбора
Калькулятор подбора связывает объём системы с температурным расширением воды и рабочим диапазоном давления. В исходные поля переносят только значения, подтверждённые проектом, инженерным расчётом или паспортом бака. Начальную температуру, температуру воды, плотность и давления не смешивают с данными другого контура или другого режима.
Результат расчёта проверяют по схеме подключения и паспорту выбранного исполнения. Если исходное давление снято на прогретом контуре, расчёт повторяют после охлаждения и стабилизации системы. Полученный объём не отменяет проверки допустимого давления корпуса, состояния мембраны, доступности арматуры и возможности безопасно слить воду перед обслуживанием.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Таблица исходных данных нужна для воспроизводимого подбора. Объём системы описывает количество воды, а температуры и плотность задают состояние среды при расчёте расширения. Начальное давление и давление отключения показывают границы рабочего режима, но их применяют только вместе с проектной схемой и паспортом бака.
Перед использованием строк проверяют единицы измерения, сторону измерения давления и состояние системы. Значение из паспорта относится к конкретному баку; его нельзя переносить на аналогичное по названию оборудование без сверки. При расхождении таблицы, проекта и паспорта сначала уточняют исходные условия и не подменяют их усреднённым значением.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Объем системы | 100 л | л | инженерная практика; паспорт бака |
| Начальная температура | 20 °C | °C | СП 60.13330; инженерная практика |
| Температура воды | 95 °C | °C | СП 60.13330; инженерная практика |
| Начальное давление | 1.5 бар | бар | инженерная практика; паспорт бака |
| Давление отключения | 2.5 бар | бар | инженерная практика; паспорт бака |
| Плотность воды | 998.2 кг/м³ | кг/м³ | СП 60.13330; инженерная практика |
4. Диаграмма зависимости
Диаграмма показывает, как связаны нагрев воды, увеличение её объёма и изменение давления в мембранном баке. Её читают как последовательность состояний: исходное давление на холодной системе, расширение при нагреве и достижение верхней границы, заданной схемой. По графику нельзя отдельно определить пригодность бака без данных о полном объёме системы.
Если фактическая кривая отличается от ожидаемой, проверяют давление газовой полости, исправность мембраны, запорную арматуру и отсутствие воздуха в контуре. Измерения сопоставляют с таблицей и паспортом, фиксируя состояние системы в момент проверки. Так отделяют ошибку настройки от недостаточного объёма или неисправности самого бака.
Частые вопросы
Чем бак для отопления отличается от исполнения для ГВС?
Бак для отопления подбирают для замкнутого контура с нагревом теплоносителя и соответствующим диапазоном давления. Исполнение для горячего водоснабжения рассчитано на другую схему и другой контакт со средой. Их нельзя считать взаимозаменяемыми по одному объёму или внешнему виду. Сначала сверяют назначение, материал мембраны, допустимую температуру, давление и требования паспорта, затем проверяют место установки в проекте ИТП.
Какие исходные данные нужны для расчёта бака?
Нужны полный объём системы, начальная температура, температура воды, плотность воды, начальное давление и давление отключения. Эти значения берут из расчёта, проекта и паспорта оборудования, сохраняя единицы измерения. Температуру и давление относят к одному режиму, иначе результат смешивает разные состояния системы. После расчёта объём сопоставляют с допустимым давлением корпуса и фактической схемой подключения.
Почему давление проверяют на остывшей системе?
При нагреве вода расширяется, а давление в контуре меняется. Если измерить газовую полость бака на прогретой системе, показание будет включать влияние текущего теплового режима и не опишет исходную настройку. Поэтому контур охлаждают, стабилизируют и только потом проверяют давление. Одновременно убеждаются, что бак отделён от давления системы по предусмотренной процедуре, иначе измерение остаётся недостоверным.
Что означает давление отключения в подборе?
Давление отключения задаёт верхнюю границу рассматриваемого рабочего режима, при которой управление или источник тепла прекращает повышение давления по принятой схеме. Его используют вместе с начальным давлением, температурой и объёмом воды, а не как отдельное число. После расчёта проверяют, что полученный режим не выходит за паспортные ограничения бака, арматуры и остальных элементов контура.
Как понять, что выбранный объём бака не подходит?
Признаками несоответствия могут быть частое срабатывание защиты по давлению, быстрый рост давления при нагреве, нестабильные показания или постоянная потребность в подпитке. Сначала исключают неверное измерение, воздух, закрытую арматуру и повреждение мембраны. Затем повторяют расчёт по фактическому объёму системы и температурам. Только после этого сравнивают результат с паспортной вместимостью и диапазоном давления выбранного бака.
Что сверить перед подключением мембранного бака?
Проверяют назначение бака, рабочую схему, точку присоединения, запорную арматуру, возможность изолировать и слить участок, а также допустимые давление и температуру. Предварительное давление сверяют на холодной системе. После подключения контролируют герметичность, положение арматуры и изменение давления при нагреве. Если схема проекта и паспорт бака описывают разные условия, сначала устраняют расхождение, а не выбирают настройку по аналогии.
