Для стабильной работы ИТП располагаемый напор должен превышать сумму потерь в оборудовании и регуляторах с запасом не менее 30 кПа. Располагаемый напор в ИТП — это разность давлений между подающим и обратным трубопроводами тепловой сети в месте присоединения, доступная для преодоления гидравлических сопротивлений оборудования узла. Стабильность температуры зависит от автоматики, нагрузки и режима сети.
данные обновлены 2026-10-21 ·
1. Что такое располагаемый напор в ИТП
Располагаемый напор — это ресурс перепада давлений сети, который остаётся для преодоления сопротивления теплообменника, фильтров, регуляторов, труб и арматуры ИТП. Его находят по показаниям на подающей и обратной линиях в месте присоединения, затем сравнивают с требуемым напором выбранной схемы. Измерение относится к конкретному расходу и состоянию оборудования.
В таблице приведены потери теплообменника 15 кПа, фильтров 10 кПа, минимальный напор ИТП 30 кПа, давление сети 1.2 МПа и требуемый перепад 40 кПа. Эти значения нельзя складывать без учёта назначения: часть описывает сопротивления, часть — доступный режим сети. Проверку выполняют по схеме, манометрам и паспортам.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Устройство и принцип работы
Манометры на подаче и обратке показывают давления, разность которых используется для оценки ресурса узла. Из этого перепада вычитают потери в теплообменнике, фильтрах, регуляторах и трубопроводах. Если остатка недостаточно, расход и регулирование становятся нестабильными; если давление чрезмерно, проверяют защиту и допустимость режима для оборудования.
Порядок проверки строится от измерения к расчёту: снимают показания, находят разность, суммируют потери, добавляют запас для регуляторов и сравнивают результат с требуемым значением. Исходные шаги содержат запас 30 кПа. При нехватке напора отдельно осматривают загрязнение фильтров, потому что оно может изменить результат без изменения давления сети.
- Шаг 1Снимите показания манометров на подаче и обратке ИТП.
- Шаг 2Вычислите разность давлений для получения располагаемого напора.
- Шаг 3Рассчитайте сумму потерь в теплообменнике и фильтрах.
- Шаг 4Добавьте к потерям запас 30 кПа для регуляторов.
- Шаг 5Сравните располагаемый напор с требуемым значением.
- Шаг 6При недостатке напора проверьте загрязнение фильтров.
3. Ключевые параметры
Для оценки нужны давления на подаче и обратке, потери теплообменника и фильтров, требования регуляторов и давление сети. В таблице указаны 15 кПа на теплообменнике, 10 кПа на фильтрах, 30 кПа как минимальный напор ИТП, 1.2 МПа в сети и 40 кПа как требуемый перепад. Показатели сверяют с точками измерения и режимом расхода.
Нельзя использовать минимальный напор как готовый ответ для любой схемы: итог зависит от сопротивления оборудования и настройки регуляторов. Давление сети характеризует внешний источник, а потери — внутренний путь движения среды. При изменении фильтра, теплообменника или расхода повторяют оценку и проверяют, что манометры исправны и подключены к нужным участкам.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Потеря в теплообменнике | 15 кПа | кПа | Типовые данные теплообменников |
| Потеря на фильтрах | 10 кПа | кПа | Типовые данные фильтров |
| Минимальный напор ИТП | 30 кПа | кПа | СП 41-103-2000 |
| Давление в сети | 1.2 МПа | МПа | Типовые параметры теплосетей |
| Требуемый перепад давления | 40 кПа | кПа | Инженерная практика |
4. Схема работы

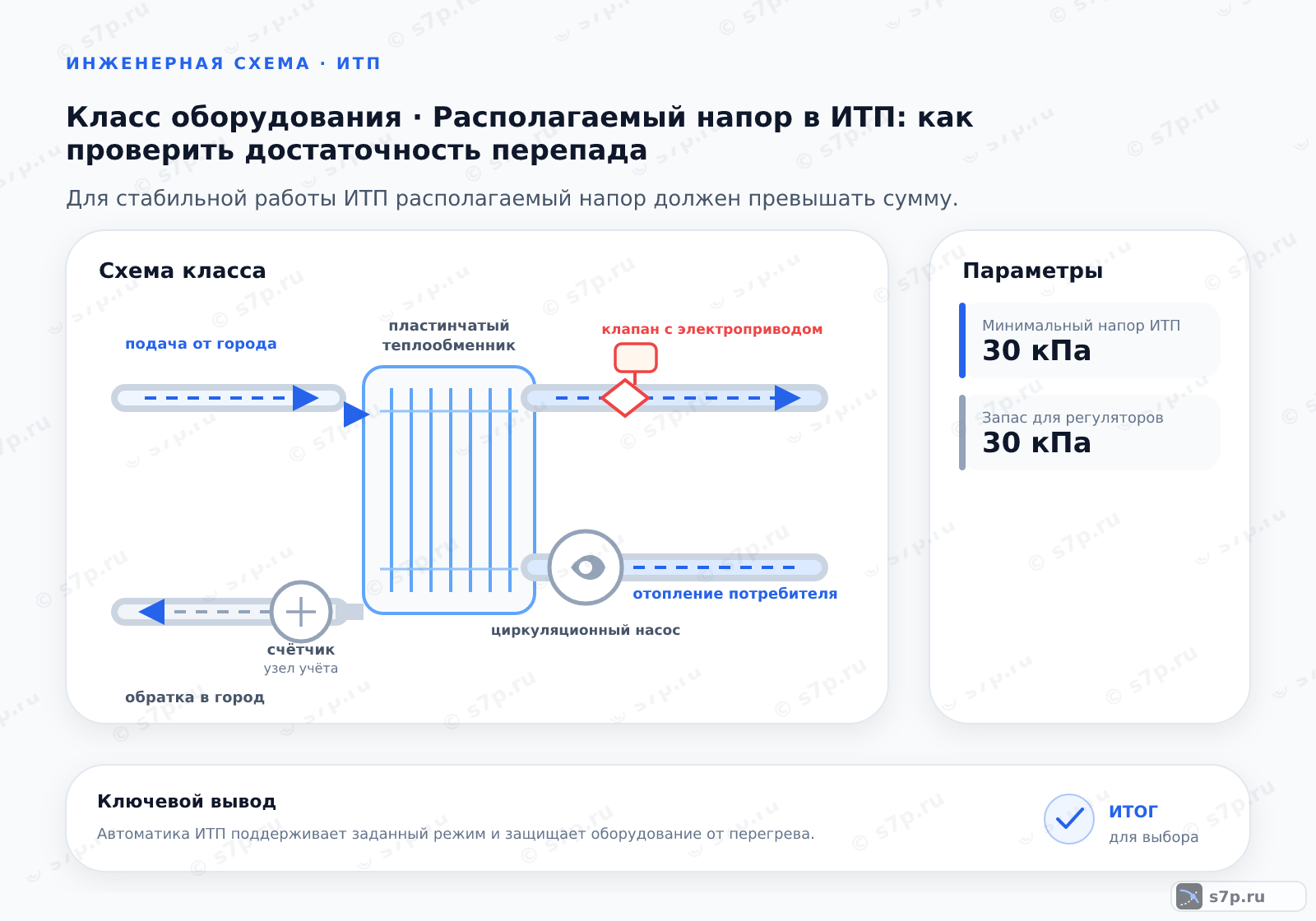

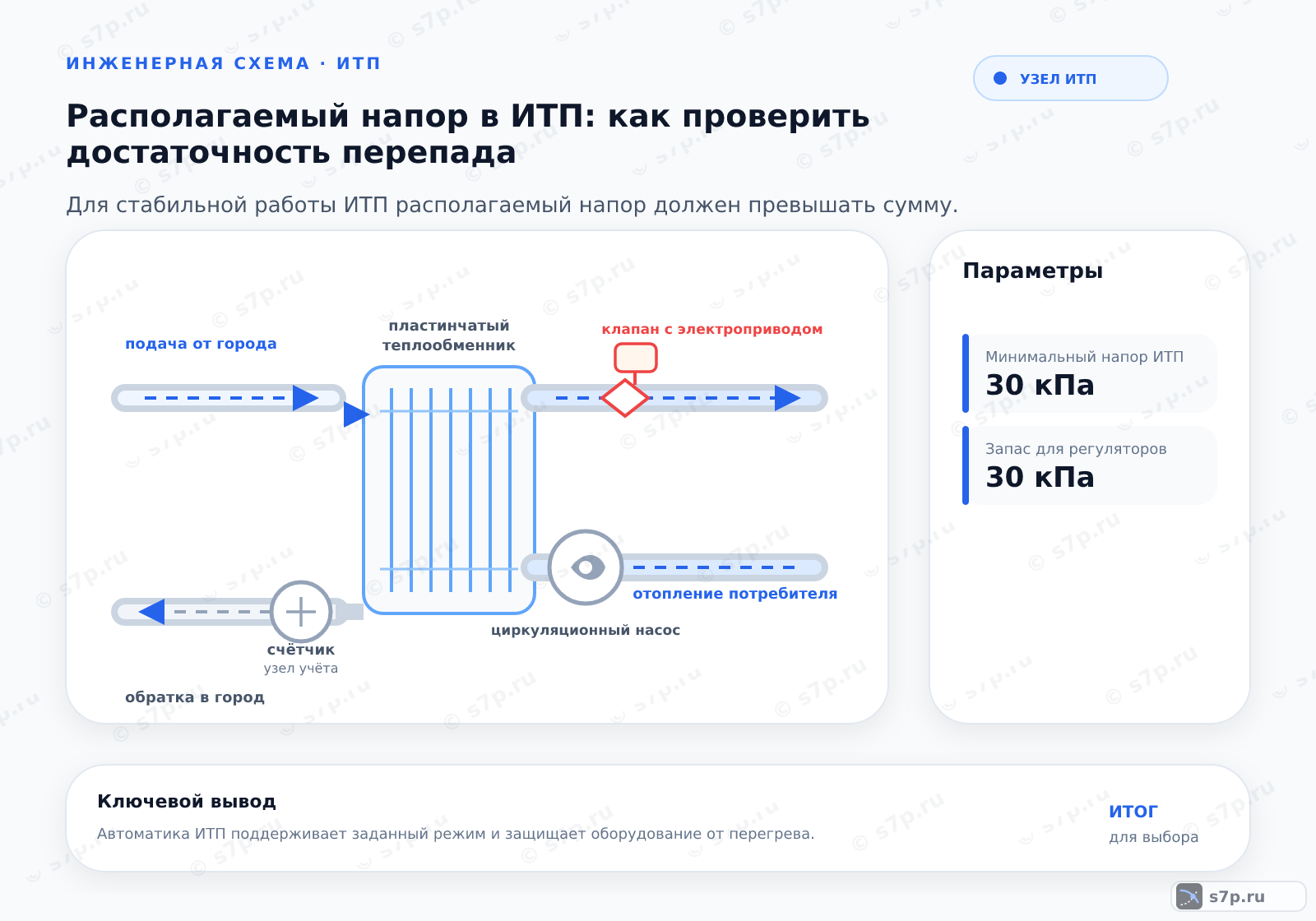

В ИТП применяют разные способы использовать перепад сети. Элеваторное смешение направляет часть потока на подмес и зависит от доступного давления. Схема с насосами и ПЛК поддерживает движение и управление независимо от одного только перепада, но требует проверки насосов и автоматики. Теплообменник отделяет контуры и вносит собственное сопротивление.
При анализе схемы отмечают точки давления до и после каждого значимого элемента, направление потока и участки регулирования. Так можно понять, где теряется доступный напор: в аппарате, фильтре, клапане или подводящем трубопроводе. Показание без привязки к месту не позволяет отличить недостаток сети от загрязнения внутреннего узла.
5. Виды и разновидности
Схема с элеваторным смешением использует перепад для подмеса и чувствительна к режиму сети. Система с насосами и ПЛК может поддерживать расход и регулирование при другом распределении давлений. Вариант с пластинчатым теплообменником имеет низкое сопротивление по описанию таблицы, но его фактический результат зависит от загрязнения и расхода.
Сравнение начинают с того, какой ресурс давления доступен и какие сопротивления нужно преодолеть. Затем проверяют управляемость, наличие фильтров, требования к насосам и доступ к измерительным точкам. Вариант с меньшим сопротивлением не освобождает от проверки манометров и регуляторов: ошибка монтажа может свести преимущество к нулю.
| Значение | Источник |
|---|---|
| С элеваторным смешением, использует перепад для подмеса | Инженерная практика |
| С насосами и ПЛК, независимый от перепада | Инженерная практика |
| С пластинчатым теплообменником, низкое сопротивление | Инженерная практика |
6. На что влияет и зачем нужно
Достаточный перепад позволяет регуляторам изменять расход без срывов и поддерживать устойчивую температуру при изменении нагрузки. Если напор распределён правильно, насосы и клапаны работают в согласованном режиме, а лишнее дросселирование не маскирует проблему схемы. Экономический эффект оценивают только после проверки фактического расхода и состояния оборудования.
При недостатке ресурса первым делом проверяют фильтры, теплообменник, клапаны и измерительные точки. В исходной таблице потери фильтров составляют 10 кПа, теплообменника — 15 кПа; эти ориентиры помогают искать участок, но не заменяют измерение на объекте. После очистки или настройки перепад снимают повторно и фиксируют изменения.
7. Частые ошибки и на что смотреть
Ошибка возникает, когда регулирование выполняют без записи манометров или сравнивают давления в разных точках. Загрязнённый фильтр увеличивает сопротивление и уменьшает доступный ресурс, но внешне это может выглядеть как неисправность насоса. Проверяют фильтр, направление потока, положение клапанов и исправность приборов до изменения настройки.
Слишком высокое давление также нельзя считать запасом без ограничений: оно может повредить теплообменник, арматуру или соединения. Сопоставляют сеть 1.2 МПа, требуемый перепад 40 кПа и допустимые параметры конкретного оборудования. Если результат не согласуется с расчётом, повторяют измерение и ищут ошибку в точке отбора, загрязнении или схеме.
Частые вопросы
Как снять показания для оценки перепада сети?
Манометры устанавливают или используют на подающей и обратной линиях в точке присоединения ИТП. Показания снимают в сопоставимом режиме, фиксируют расход, состояние арматуры и работу насосов, затем находят разность давлений. Если точки находятся на разных участках, в результат попадут дополнительные потери, поэтому расположение приборов сверяют со схемой.
Как понять, что напор потерян на фильтрах?
Сравнивают давление до и после фильтра, состояние сетки и расход контура. В таблице для фильтров приведена потеря 10 кПа; если фактическая разность выше при том же режиме, проверяют загрязнение, воздух и положение арматуры. После очистки измерение повторяют. Если перепад не изменился, переходят к проверке теплообменника, клапанов и измерительных приборов.
Чем отличается доступный перепад от требуемого?
Доступный перепад задаётся разностью давлений сети в месте присоединения и зависит от текущего режима. Требуемый перепад складывается из сопротивлений теплообменника, фильтров, регуляторов, труб и арматуры при нужном расходе. В исходной таблице указаны 40 кПа как требуемый перепад и 30 кПа как минимальный напор ИТП; их сопоставляют с фактической схемой, а не заменяют одним числом.
Что проверить при недостатке напора после очистки фильтра?
Проверяют потери теплообменника, положение регулирующих клапанов, направление потока, насосы и точки отбора давления. Для исходной схемы ориентир потери теплообменника составляет 15 кПа, но фактическое значение зависит от расхода и состояния каналов. Также сверяют давление сети 1.2 МПа с паспортом оборудования. Если приборы показывают противоречиво, повторяют измерение исправным комплектом.
Как сравнить схему с элеватором и схему с насосами?
Элеваторное смешение использует перепад сети для подмеса, поэтому его работа связана с доступным давлением и сопротивлением узла. Схема с насосами и ПЛК опирается на принудительную циркуляцию и собственное управление, но требует проверки рабочей точки и автоматики. Сравнивают расход, потери, регулирование, обслуживание и устойчивость к изменению режима сети.
Почему слишком большое давление тоже требует проверки?
Высокое давление увеличивает нагрузку на теплообменник, арматуру, уплотнения и соединения, даже если расход кажется достаточным. Сопоставляют показания сети с допустимыми параметрами оборудования и схемой защиты. Для исходной темы давление сети указано как 1.2 МПа, но это не разрешение для любого узла. При отклонении проверяют манометры, регуляторы и источник перепада.
