Расчёт гидравлического сопротивления ИТП включает суммирование потерь на трение в трубах, местных сопротивлениях и аппаратуре для подбора циркуляционных насосов. Не превышайте допустимую скорость воды в трубах, чтобы избежать шума и эрозии. Учитывайте возможное загрязнение системы при подборе насоса.

данные обновлены 2026-10-21 ·

Расчёт для вашего объекта

Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

Расход G5,2м³/чG = Q / (1,163 · ΔT)
Напор H, ориентир1,9мH ≈ 0,15 · L / 10 · 1,3
Открыть расширенный калькулятор →

1. Расчёт потерь давления в ИТП

Гидравлический расчёт ИТП показывает, какой напор нужен для прохождения теплоносителя по наиболее нагруженному пути. В сумму включают трение на прямых участках труб, местные сопротивления арматуры и фитингов, а также сопротивление фильтров, теплообменников и других аппаратов. Расчёт ведут по каждому контуру, чтобы насос не подбирался по одному отрезку схемы.

Исходными данными служат максимальный расход, длины и диаметры участков, материал труб, состав арматуры и паспортные характеристики оборудования. Скорость ограничивают условиями системы, а возможное загрязнение учитывают при выборе рабочей точки насоса. Результат проверяют по самому длинному или наиболее нагруженному контуру и сопоставляют с фактической схемой ИТП.

Расчёт потерь давления в ИТП: трубопроводы, арматура и аппараты

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →
Датчики узла учёта ИТП

Смежная тема кластера «Коммерческий учёт тепла».

открыть тему →
Двухступенчатая схема ГВС в ИТП

Смежная тема кластера «Схемы ГВС в ИТП».

открыть тему →
Элеваторный узел ИТП

Смежная тема кластера «Схемы присоединения отопления».

открыть тему →

2. Пошаговый порядок

Сначала определяют максимальный расход на каждом участке, затем выбирают диаметры с учётом допустимой скорости и потерь давления. Для прямых участков считают трение, для поворотов, клапанов и фитингов задают местные сопротивления. Аппараты включают по паспортным сведениям, не заменяя их условным участком трубы.

После расчёта отдельных элементов потери суммируют по самому длинному или нагруженному контуру. В исходном алгоритме предусмотрен запас 10–15%, после чего выбирают насос с подходящим напором. Затем проверяют рабочую точку, кавитационный запас на всасывании и влияние загрязнения. Если схема меняется, расчёт выполняют для изменённых участков, а не корректируют итог наугад.

  1. Шаг 1
    Определите максимальный расход теплоносителя в каждом участке системы ИТП.
  2. Шаг 2
    Выберите диаметры трубопроводов с учётом допустимых скоростей и потерь давления.
  3. Шаг 3
    Рассчитайте потери на трение для каждого прямого участка трубопровода.
  4. Шаг 4
    Определите коэффициенты местных сопротивлений для всех арматур и фитингов.
  5. Шаг 5
    Суммируйте все потери давления по самому длинному или нагруженному контуру.
  6. Шаг 6
    Добавьте запас 10–15% и выберите циркуляционный насос с подходящим напором.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

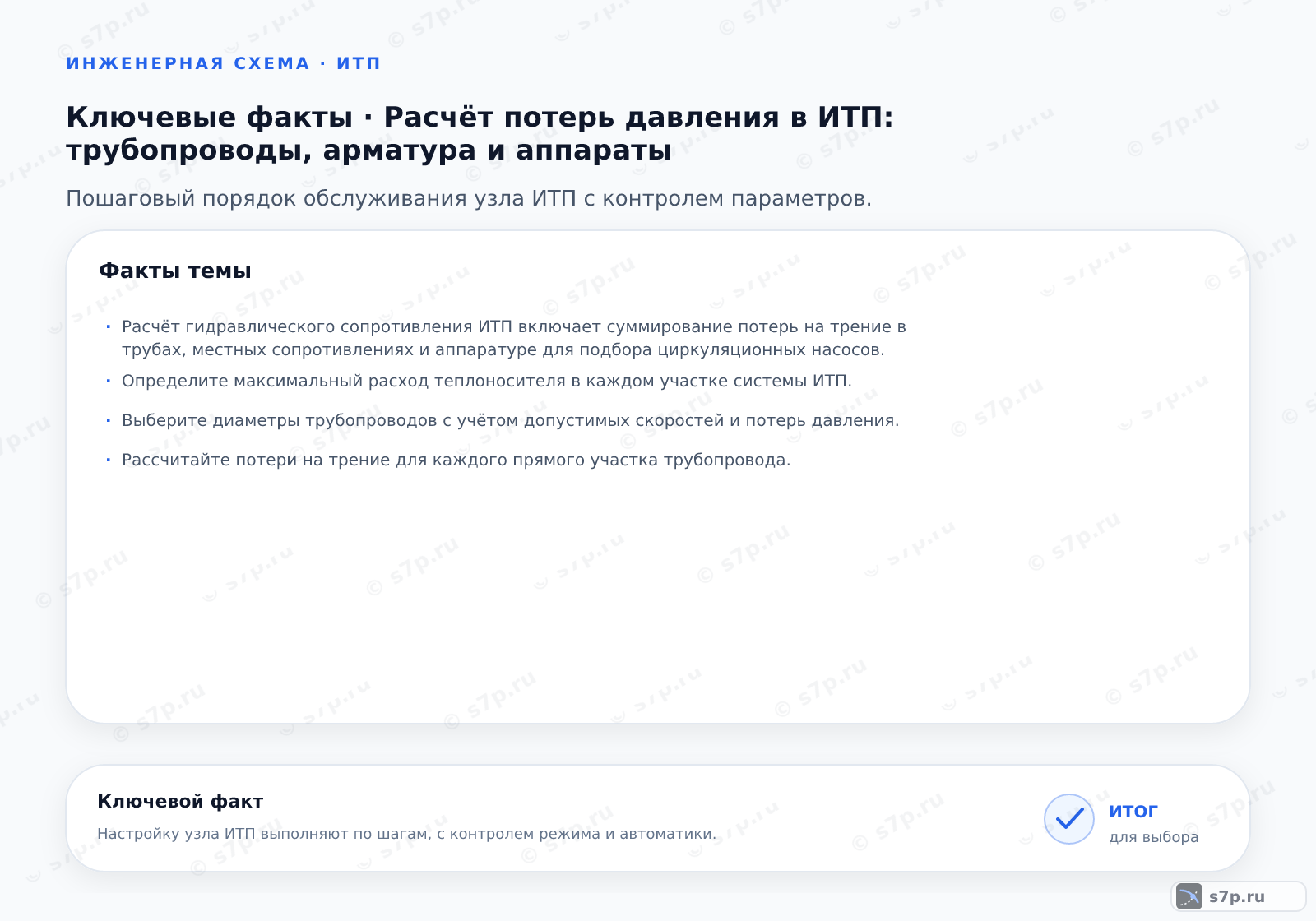

Карточки ключевых значений темы «Расчёт потерь давления в ИТП: трубопроводы, арматура и аппараты»: Расчёт гидравлического сопротивления ИТП включает суммирование потерь на трение в трубах, местных сопротивлениях и аппаратуре для подбора циркуляционных насосов.; Определите максимальный расход теплоносителя в каждом участке системы ИТП.

3. Симптом -> причина -> решение

Недостаточный расход может быть связан с завышенным сопротивлением, неверным диаметром, закрытой арматурой, забитым фильтром или насосом, работающим вне расчётной точки. Шум и эрозия возникают при недопустимой скорости, а кавитационные признаки ищут на всасывании. Симптом сопоставляют с показаниями давления до и после подозрительного участка.

Если фактические потери не совпадают с расчётом, проверяют длины, фитинги, коэффициенты местных сопротивлений, паспорт аппарата и состояние фильтра. При загрязнении повторяют расчёт для изменённого сопротивления или обслуживают участок. Изменение настройки насоса выполняют после проверки гидравлики, иначе можно скрыть причину и получить перерасход или нестабильность контура.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

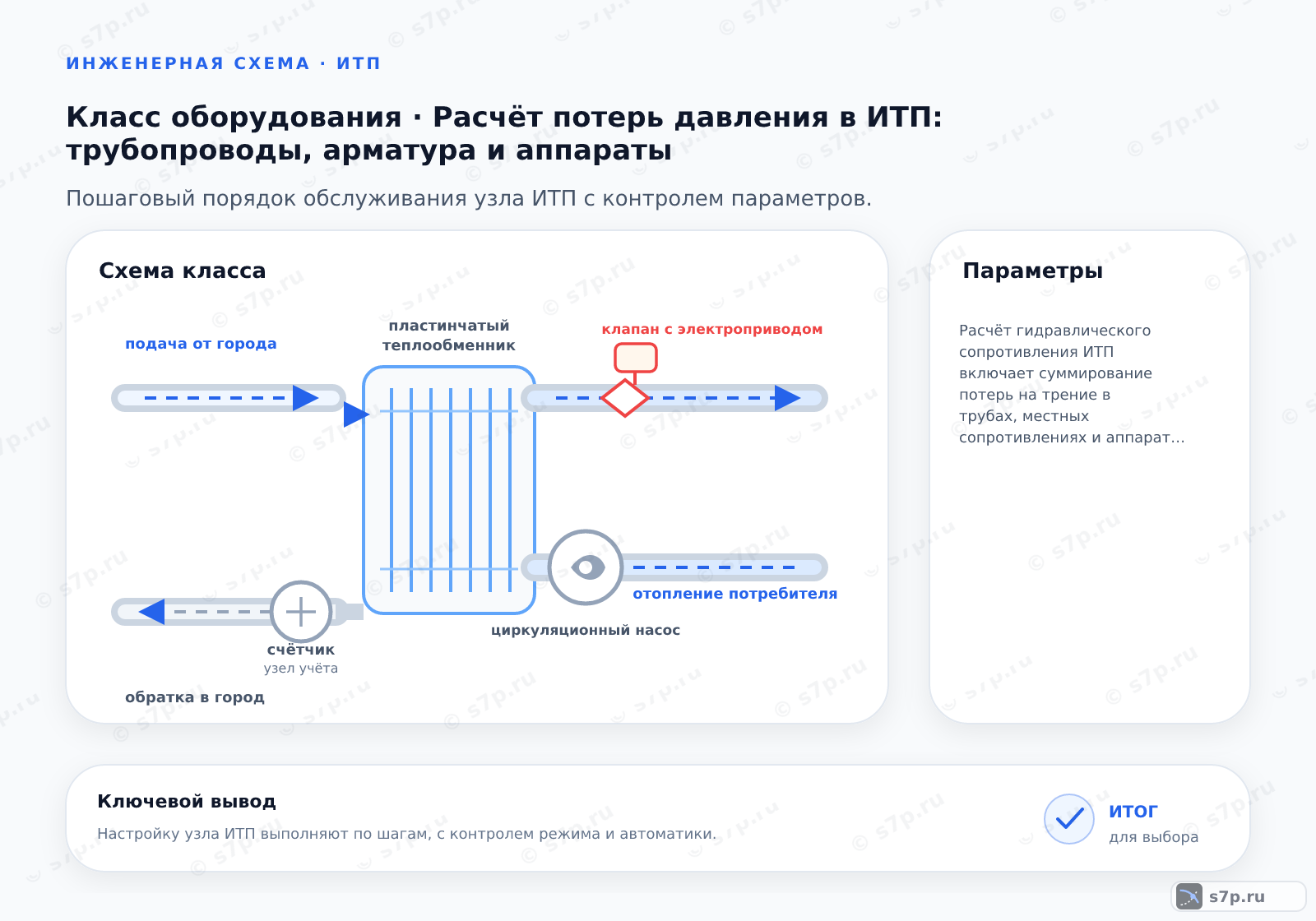

Схема класса «узел ИТП» для темы «Расчёт потерь давления в ИТП: трубопроводы, арматура и аппараты»: ключевые параметры — Расчёт гидравлического сопротивления ИТП включает суммирование потерь на трение в трубах, местных сопротивлениях и аппаратуре для подбора циркуляционных насосов.; Определите максимальный расход теплоносителя в каждом участке системы ИТП.

4. Сроки и периодичность

Периодичность контроля связывают с состоянием фильтров, насосов и схемы, а не только с календарём. В таблице указана очистка фильтров раз в 3 месяца, проверка насоса — раз в 12 месяцев, а гидроударная очистка — раз в 5 лет. Эти интервалы используют как исходные ориентиры и сверяют с паспортом и фактическим загрязнением.

После промывки, замены арматуры или изменения расхода гидравлическую проверку повторяют независимо от плановой даты. В журнале фиксируют исходные потери, состояние фильтра, рабочую точку и результат обслуживания. Если сопротивление изменилось раньше ожидаемого срока, ищут причину в качестве теплоносителя, подсосе воздуха, засоре или несоответствии оборудования схеме.

Сроки и периодичность
ПараметрЗначениеЕдиницаИсточник
Очистка фильтров3 месяцамесяцаинженерная практика; сверить по паспорту
Проверка насоса (месяцев)12 месяцевмесяцевСП 60.13330.2020
Гидроударная очистка5 летлетинженерная практика; сверить по паспорту
Проверка насоса (месяцев)12 месяцевмесяцевинженерная практика; сверить по паспорту

5. Что понадобится

Для расчёта нужны схема ИТП с длинами и диаметрами участков, максимальный расход по ветвям, перечень арматуры и фитингов, характеристики теплообменников, фильтров и насосов. Нужны также условия по допустимой скорости и данные о возможном загрязнении. Без этих сведений итоговая сумма сопротивлений будет неполной, даже если формула применена правильно.

При проверке результата используют показания манометров, данные рабочей точки насоса и сведения о состоянии фильтров. Кавитационный запас оценивают на всасывании, а местные сопротивления не заменяют общей длиной трубы. Если есть несколько вариантов трассы, считают каждый путь и выбирают тот, который действительно определяет требуемый напор системы.

Проверка понимания 1 / 3

Компоненты расчёта

Гидравлический расчёт ИТП включает суммирование потерь на трение в трубах, местных сопротивлениях и аппаратуре.

Ограничение скорости

Скорость воды в трубах не должна превышать допустимую, чтобы избежать шума и эрозии.

Учёт загрязнения

При подборе насоса необходимо учитывать возможное загрязнение системы.

Что необходимо учитывать при подборе циркуляционного насоса для системы ИТП?

6. Предупреждения и чего не делать

Нельзя выбирать насос по максимальному напору без суммы сопротивлений и проверки рабочей точки. Отдельно проверяют кавитационный запас на всасывании, свободный проход фильтра и соответствие скорости воды условиям схемы. Запас 10–15% из исходного алгоритма не заменяет расчёт загрязнения и не должен скрывать ошибку в расходе или диаметре.

Не исключают из расчёта теплообменник, арматуру и фитинги, даже если их сопротивление кажется небольшим. Не используют паспортное значение насоса без привязки к расходу и не меняют настройки до проверки измерений. После обслуживания фильтров и насоса повторно фиксируют давление, расход и шум, чтобы подтвердить, что причина отклонения устранена.

Частые вопросы

Какой участок определяет требуемый напор насоса?

Считают потери по каждому контуру и выделяют самый длинный или наиболее нагруженный путь от источника до потребителя и обратно по схеме. В него включают прямые трубы, местные сопротивления, фильтры, теплообменники и арматуру. Именно сумма по определяющему контуру сопоставляется с рабочей точкой насоса, а не отдельная потеря на одном участке.

Что делать, если фактический перепад выше расчётного?

Проверяют расход, положение арматуры, диаметр и длину участков, местные сопротивления, фильтры и паспортные данные аппаратов. Затем сравнивают давление до и после подозрительных элементов и осматривают систему на засор или воздух. Если причина в загрязнении, участок обслуживают и повторяют измерение. Настройку насоса меняют только после проверки исходных данных.

Какой запас заложен в алгоритме подбора насоса?

В исходной последовательности после суммирования потерь предусмотрен запас 10–15%. Его применяют к рассчитанной схеме после проверки расхода, диаметров, арматуры и паспортных сопротивлений. Это не замена учёту загрязнения, кавитационного запаса или ошибочных исходных данных. Если схема изменяется, сначала пересчитывают потери, а затем проверяют выбранную рабочую точку.

Как связаны очистка фильтра и повторный гидравлический расчёт?

Фильтр является частью сопротивления контура, поэтому его засор увеличивает требуемый напор и может уменьшить расход. После очистки фиксируют давление и расход, сравнивают их с прежними записями и проверяют рабочую точку насоса. В таблице очистка фильтров указана раз в 3 месяца, но фактическое загрязнение и паспорт оборудования могут потребовать более ранней проверки.

Как часто сверять состояние насоса с расчётной схемой?

В таблице для проверки насоса указан интервал 12 месяцев, но пересмотр расчёта нужен и после изменения трубопроводов, арматуры, расхода или теплообменника. На осмотре сопоставляют давление, расход, шум, вибрацию и состояние фильтра с рабочей точкой. При отклонении выясняют причину гидравлически, а не ограничиваются заменой настройки или увеличением скорости вращения.

Что проверяют на всасывании насоса перед запуском?

Проверяют заполнение участка, отсутствие воздуха, свободный проход фильтра, положение арматуры и достаточное давление на входе. Затем сопоставляют условия с кавитационным запасом насоса и рабочей точкой. Если всасывание ограничено засором или закрытым элементом, рост напора на стороне нагнетания не решит проблему и может сопровождаться шумом, вибрацией и повреждением насоса.

Не нашли свой вопрос?

ТЕРМИНЫ

Наведите или перейдите к термину, чтобы увидеть короткое определение:

НасосНасос— гидравлическая машина, предназначенная для перемещения жидкостей или газожидкостных смесей путем передачи им механической энергии от вала привода, что приводит к увеличению давления и кинетической энергии потока.Глоссарий →ТеплообменникТеплообменник— аппарат, передающий теплоту от одного теплоносителя к другому через разделяющую их стенку без смешения потоков, используемый для нагрева воды в системе ГВС или отопления.Глоссарий →МанометрМанометр— прибор для измерения избыточного давления жидкостей, газов и паров, работающий на принципе деформации упругого элемента (трубки Бурдона) под действием давления измеряемой среды.Глоссарий →
