Узел учёта тепла вводят после сверки измерительной схемы с фактической обвязкой ИТП. До оформления результата проверяют согласованность каналов, документы, пломбы, датчики и фактическую обвязку.
данные обновлены 2026-10-21 ·
1. Как подтвердить согласованность канала учёта

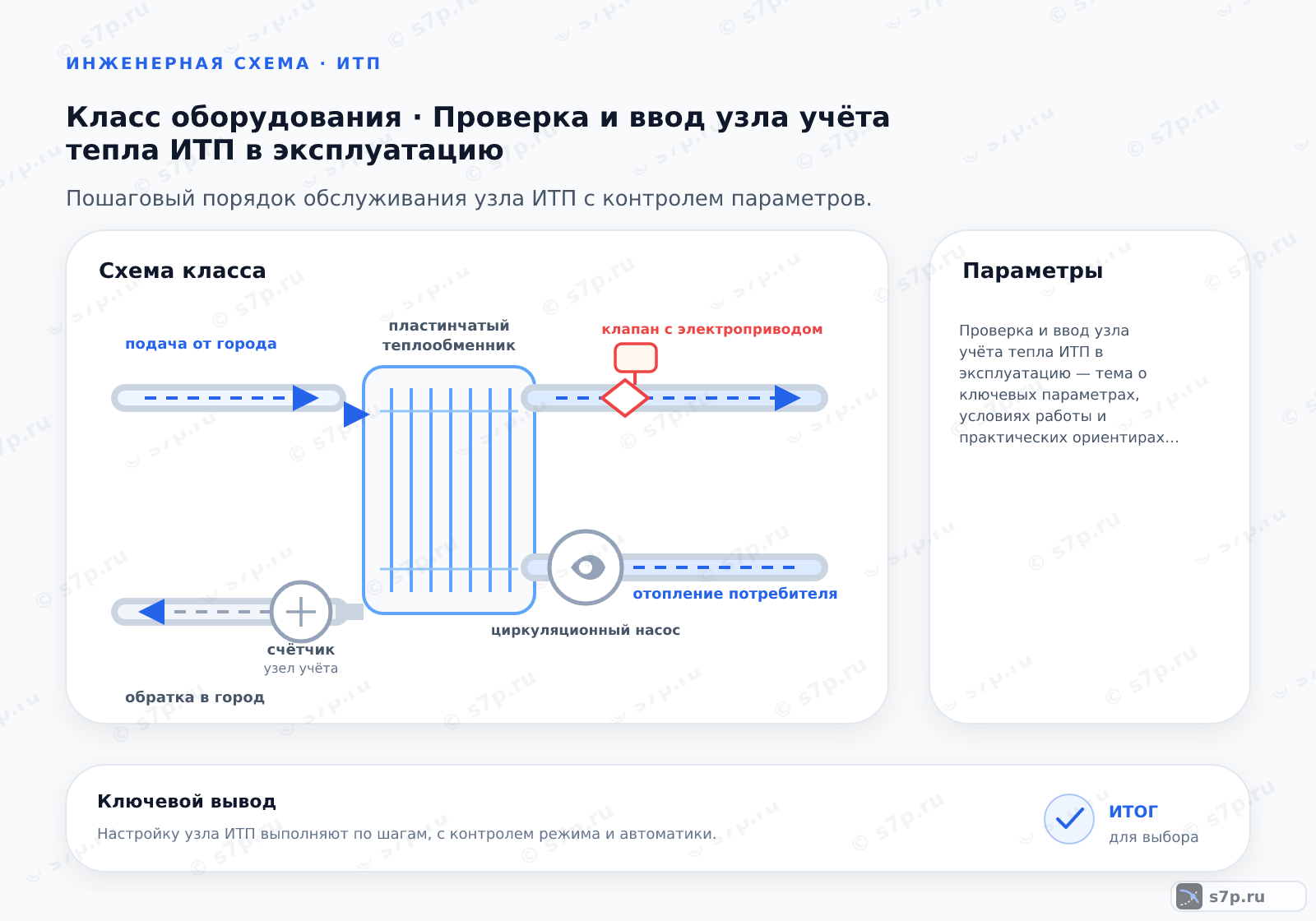

Проверка узла учёта начинается с сопоставления его схемы с фактической обвязкой ИТП. Осматривают измерительный участок, прибор учёта, датчики температуры, преобразователь расхода, места подключения и направление движения теплоносителя. Одновременно проверяют документы на оборудование, целостность пломб, доступ к соединениям и возможность снять показания без вмешательства в рабочий контур.
Ввод в эксплуатацию означает не простое включение прибора, а подтверждение согласованной работы измерительного канала. Сигналы расхода и температур должны относиться к одному контуру, а вычисляемые данные — к той схеме, которая указана в документации. До оформления результата выявляют утечки, неверную установку датчиков, повреждение кабелей и расхождение между маркировкой и фактическим прибором.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Пошаговый порядок
Сначала сверяют комплектность и состояние оборудования, затем проверяют направление потока, монтаж измерительных участков и герметичность соединений. После осмотра включают измерительный канал в рабочем режиме и наблюдают, появляются ли устойчивые показания расхода и температуры. Показания сравнивают с режимом ИТП и с контрольными приборами, если они предусмотрены схемой.
Далее проверяют передачу данных, маркировку каналов, питание и сохранение показаний в журнале или системе диспетчеризации. Любое изменение в обвязке фиксируют до повторной проверки. Ввод завершают после устранения замечаний, проверки пломб и оформления записи о состоянии узла. Если часть канала не подтверждена, её не считают готовой только потому, что дисплей прибора включается.
- Шаг 1—
3. Симптом -> причина -> решение
Нулевой или прерывистый расход на дисплее связывают с направлением потока, пустым измерительным участком, отсутствием питания, разрывом сигнала или неверным подключением преобразователя. Если температура отображается, а расход отсутствует, проверяют именно цепь расхода, не меняя настройки отопительного контура. При расхождении каналов смотрят маркировку и точки установки датчиков.
Плавающие показания могут появляться из-за воздуха, нестабильного режима, плохого контакта или несогласованного преобразования сигнала. Сначала фиксируют состояние ИТП и проверяют соединения, затем сравнивают измерения с контрольными показаниями. После устранения причины повторяют проверку в устойчивом режиме и заносят результат в документы, чтобы ввод подтверждал фактическую работу всего измерительного канала.
Частые вопросы
Какие элементы осматривают перед включением измерительного канала?
Сверяют прибор учёта, преобразователь расхода, датчики температуры, измерительный участок, направление движения и соединения. Проверяют маркировку, кабели, питание, пломбы и доступ для снятия показаний. Схему сопоставляют с фактической обвязкой ИТП, потому что исправный дисплей не подтверждает правильность монтажа и принадлежность сигналов нужному контуру.
Как понять, что расходомер установлен не по потоку?
Сравнивают стрелку или маркировку на корпусе с фактическим направлением теплоносителя, затем наблюдают устойчивость показаний при известном режиме ИТП. Дополнительно проверяют заполнение измерительного участка, наличие воздуха и подключение преобразователя. Если температура отображается, а расход остаётся нулевым или прерывистым, отдельно проверяют цепь расхода и не меняют настройку отопления наугад.
Что должно совпадать между схемой и показаниями узла?
К одному контуру должны относиться расход, температура подачи и температура обратки, а точки установки датчиков должны соответствовать документации. Маркировка каналов, приборов и кабелей также должна совпадать с фактическим монтажом. Если данные относятся к разным участкам, вычисляемое количество тепла будет искажено даже при исправных отдельных приборах.
Почему показания на дисплее могут быть нестабильными?
Причиной бывают воздух, изменяющийся режим потока, плохой контакт, нестабильное питание или несогласованный сигнал преобразователя. Сначала фиксируют состояние ИТП, затем проверяют соединения, направление потока и соответствие датчиков схеме. После устранения причины наблюдают канал в устойчивом режиме и сравнивают его с контрольными показаниями, а результат заносят в журнал.
Как проверить передачу данных в диспетчеризацию?
Проверяют питание, кабель, маркировку канала и соответствие отображаемого параметра фактическому прибору. Затем меняют режим только в допустимых пределах рабочей схемы и смотрят, отражается ли изменение на локальном устройстве и в системе передачи. Несовпадение времени обновления, единиц или названия канала фиксируют как замечание и устраняют до оформления ввода.
Когда узел нельзя считать готовым к эксплуатации?
Если не подтверждены направление потока, герметичность, принадлежность датчиков контуру, передача данных или целостность пломб, проверку не завершают. То же относится к расхождению маркировки с монтажом и к показаниям, которые нельзя сопоставить с контрольным режимом. После исправления замечаний весь канал проверяют повторно и оформляют новую запись о результате.
