Проектирование ИТП обеспечивает гидравлическую и температурную изоляцию теплосети от внутренней системы здания через теплообменное оборудование и автоматику. Установка ИТП снижает теплопотери и повышает энергоэффективность здания за счет точного регулирования.
данные обновлены 2026-10-21 ·
1. Что такое проектирование ИТП
Проектирование ИТП связывает технические условия теплоснабжения, тепловые нагрузки, схему присоединения, гидравлику и автоматическое управление. На выходе должна быть согласованная система: оборудование работает в расчётном режиме, датчики установлены в понятных точках, а спецификация соответствует трубопроводам и арматуре. Отдельный подбор аппарата без схемы не даёт такой проверки.
Работу начинают с исходных данных от теплоснабжающей организации, затем рассчитывают отопление, вентиляцию и ГВС. После выбора схемы определяют теплообменники и насосы, разрабатывают управление и составляют спецификацию. Для контроля используют проектные температуры подачи 95 °C и обратки 70 °C, давление сети 1.6 бар и температуру ГВС 60 °C из таблицы.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Устройство и принцип работы

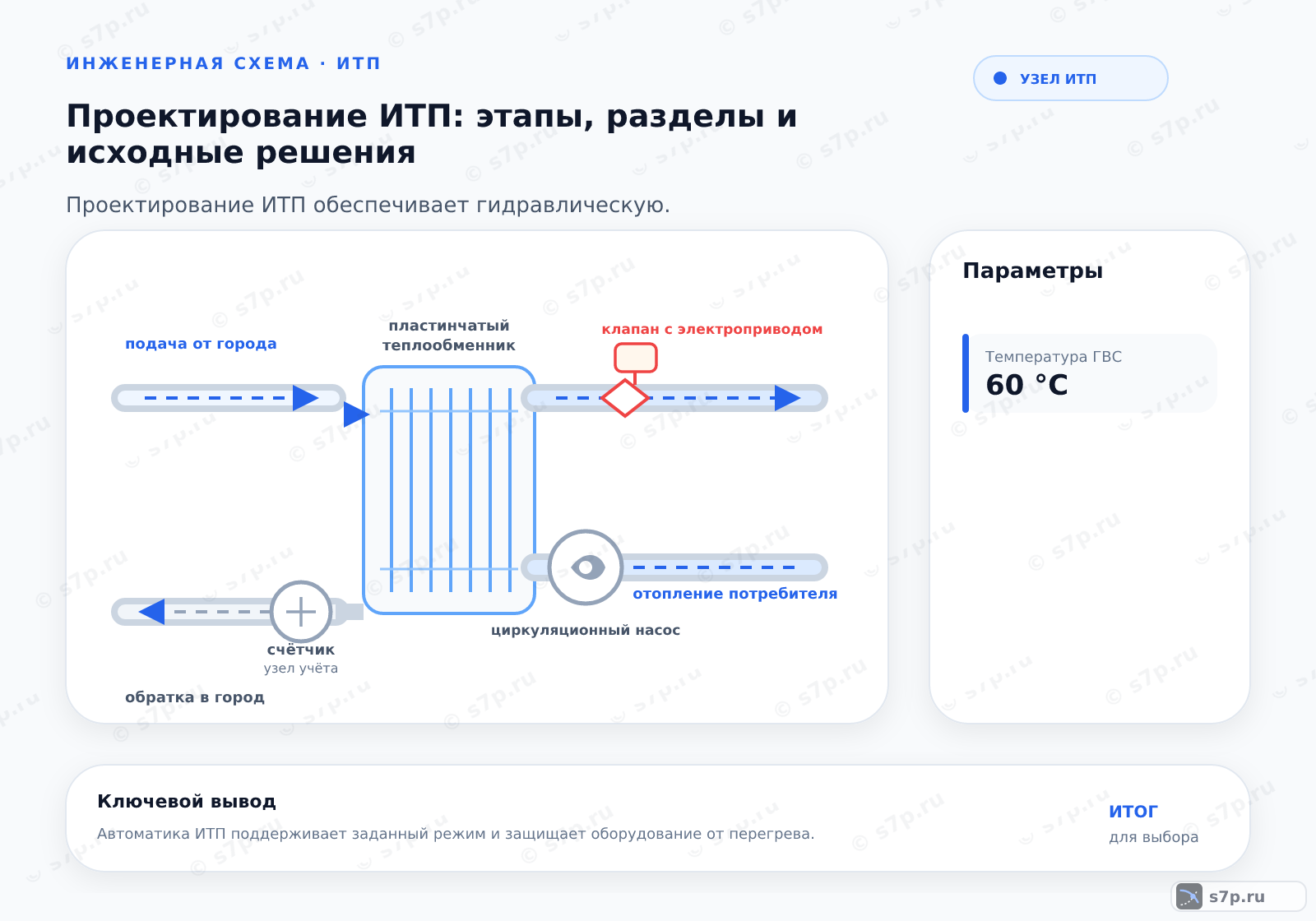

В ИТП тепловая сеть передаёт энергию потребительским контурам через прямое присоединение, элеватор или теплообменник. Насосы обеспечивают циркуляцию, регулирующие органы меняют расход, а датчики передают автоматике сведения о температуре и давлении. Проект задаёт связь этих элементов, чтобы изменение одного режима не создавало неучтённую нагрузку в соседнем контуре.
Последовательность проектирования отражает работу узла: сначала получают условия и нагрузки, затем выполняют гидравлический расчёт, выбирают насосы и разрабатывают управление. После этого проверяют места установки датчиков и доступность обслуживания. Спецификация должна быть связана со схемой, иначе паспортные параметры оборудования нельзя сопоставить с фактическим участком системы.
- Шаг 1Получение технических условий (ТУ) на теплоснабжение от теплоснабжающей организации.
- Шаг 2Теплотехнический расчет нагрузок на отопление, вентиляцию и ГВС.
- Шаг 3Выбор схемы присоединения и типа теплообменного оборудования.
- Шаг 4Гидравлический расчет трубопроводов и подбор циркуляционных насосов.
- Шаг 5Разработка схемы автоматического управления и выбора датчиков.
- Шаг 6Составление спецификации оборудования и материалов для ИТП.
3. Ключевые параметры
Для проверки исходных решений в таблице приведены температура подачи 95 °C, обратки 70 °C, давление сети 1.6 бар и температура ГВС 60 °C. Дополнительно указаны КПД теплообменника 0.95 % и коэффициент запаса мощности 1.1 коэф. Эти значения читают вместе с источником и назначением контура; нельзя использовать параметр отопления как готовое условие для ГВС.
Температуры определяют выбор теплообменника и логику регулирования, давление влияет на прочность и схему защиты, а запас мощности связывают с расчётной нагрузкой. При проверке смотрят не только на число в спецификации, но и на рабочую среду, присоединение, насос, датчики и возможное загрязнение. Различия между таблицей и паспортом устраняют до выпуска схемы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 95 °C | °C | СП 124.13330.2012 |
| Температура обратки | 70 °C | °C | СП 124.13330.2012 |
| Давление в сети | 1.6 бар | бар | СП 124.13330.2012 |
| Температура ГВС | 60 °C | °C | СП 30.13330.2020 |
| КПД теплообменника | 0.95 % | % | инженерная практика |
| Запас мощности | 1.1 коэф. | коэф. | СП 60.13330.2020 |
4. Схема работы

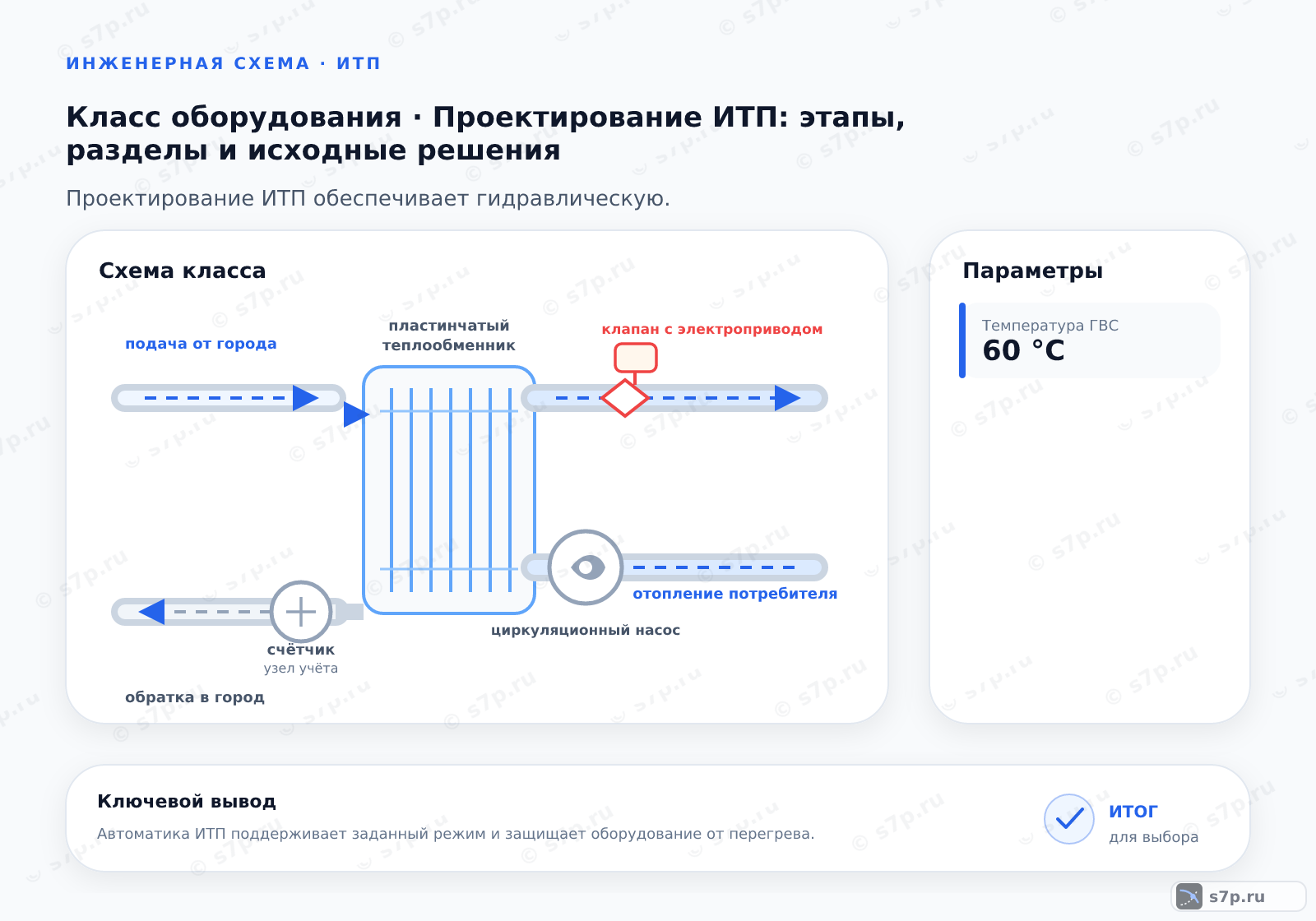

При зависимом присоединении параметры сети напрямую связаны с внутренним контуром, поэтому перепады давления передаются в систему здания. Независимое присоединение разделяет среды теплообменником и даёт отдельную возможность регулировать потребительский контур. Элеваторное решение смешивает воду для снижения температуры, но не предоставляет того же управления, что теплообменная схема.
Схему выбирают после определения нагрузок и условий сети, а затем проверяют гидравлически. На функциональной схеме показывают насосы, регулирующие органы, датчики, фильтры и защитную арматуру. Положение датчика должно отражать контролируемую температуру, иначе автоматика будет реагировать с запаздыванием или на неверный участок потока.
5. Виды и разновидности
Зависимое ИТП проще по составу, но чувствительно к перепадам давления внешней сети. Независимое использует теплообменник для разделения сетевого и внутреннего контуров и допускает самостоятельное регулирование. Элеваторная схема отличается простотой смешения, однако её возможности управления ограничены. Такое различие влияет на насосы, автоматику, защиту и обслуживание.
Сравнивают варианты по исходным условиям, нагрузке, требуемым температурам и гидравлическому режиму. Для ГВС учитывают отдельный теплообменный контур и температуру 60 °C из таблицы. Для отопления сопоставляют 95 °C подачи и 70 °C обратки. Итоговое решение оформляют схемой и спецификацией, а не только названием типа присоединения.
| Значение | Источник |
|---|---|
| ИТП с зависимым присоединением: прямая связь сети и системы, простое решение, но чувствительно к перепадам давления. | СП 124.13330.2012 |
| ИТП с независимым присоединением: изоляция сетей через теплообменник, стабильная работа, возможность регулирования. | СП 124.13330.2012 |
| ИТП с элеватором: смешение воды для снижения температуры, простота, но отсутствие регулирования. | СП 124.13330.2012 |
6. На что влияет и зачем нужно
Разделение контуров снижает передачу перепадов сети во внутреннюю систему и облегчает настройку её режима. Автоматика получает измерения от датчиков, сравнивает их с заданием и изменяет регулирующий орган или работу насоса. Эффект зависит от правильного размещения датчиков и от того, соответствует ли исполнительный механизм выбранной схеме.
Проектная документация нужна для проверки совместимости решений: температур, давления, мощности, сопротивления и обслуживания. Коэффициент запаса мощности равен 1.1 коэф. из таблицы не заменяет расчёт нагрузки и не должен автоматически применяться к каждому элементу. После выбора оборудования сверяют паспорта, соединения и доступ к фильтрам, арматуре и теплообменникам.
7. Частые ошибки и на что смотреть
Ошибка появляется, когда проект начинают с типового оборудования, не проверив технические условия, нагрузки и давление сети. Нельзя переносить температуру отопления на ГВС или выбирать насос без гидравлического расчёта. При проверке сопоставляют схему, таблицу параметров, спецификацию и паспорта, а расхождения фиксируют до монтажа.
Для ГВС контролируют достижение проектной температуры 60 °C и логику регулирования, поскольку занижение режима ухудшает санитарную безопасность. Для отопления проверяют пару 95 °C подачи и 70 °C обратки, работу защиты и измерительных каналов. Если проект допускает несколько схем, сравнивают их по давлению, управляемости, обслуживанию и зависимости от сети.
Частые вопросы
Какие исходные сведения нужны до выбора схемы ИТП?
Собирают технические условия теплоснабжения, нагрузки на отопление, вентиляцию и ГВС, параметры сети, сведения о здании и требования к регулированию. Затем определяют температуры, давление, расход и точки измерения для каждого контура. Без этой связки выбор теплообменника или насоса остаётся предположением и не проверяет совместимость будущей схемы с сетью.
Когда оправдано независимое присоединение вместо зависимого?
Независимая схема разделяет сетевой и внутренний контуры теплообменником и позволяет отдельно регулировать потребителя. Зависимая схема проще, но внутренний режим сильнее связан с перепадами внешней сети. Выбор делают по техническим условиям, давлению, температурному графику, нагрузке и требованиям к защите. Сравнивают также насосы, автоматику, обслуживание и доступность оборудования.
Как проверить, что температуры в проекте относятся к нужному контуру?
Сначала смотрят название параметра и источник в таблице, затем связывают его со схемой. В таблице указаны 95 °C подачи и 70 °C обратки, а для ГВС — 60 °C. Нельзя переносить пару отопления в контур горячей воды без отдельной проверки. Точки датчиков и регулирующих органов должны соответствовать именно этому потоку.
Зачем в проекте одновременно нужны расчёт и спецификация?
Расчёт определяет нагрузки, расходы, сопротивления и требуемую работу оборудования, а спецификация показывает, чем эти решения будут реализованы. По спецификации проверяют соединения, материалы, датчики, насосы и теплообменники; по схеме — их место и взаимосвязь. Если один документ изменился, второй пересматривают, иначе паспортные параметры не совпадут с реальным участком.
Как оценить влияние давления сети на внутренний контур?
Сопоставляют давление в сети, сопротивление оборудования и выбранную схему присоединения. В таблице приведено давление 1.6 бар, но для проектной проверки его рассматривают вместе с техническими условиями и паспортами. При зависимом соединении перепады сети напрямую влияют на внутренний контур; при независимом часть влияния отделяет теплообменник, но появляются собственные гидравлические потери.
Что проверить в автоматике до выпуска рабочей схемы?
Проверяют точки установки датчиков, диапазон измерения, исполнительный механизм, направление изменения расхода и связь с насосом. Алгоритм должен реагировать на температуру того контура, который регулируется, а не на случайный участок трубопровода. Затем сопоставляют проектные температуры 95 °C, 70 °C и 60 °C с настройками и убеждаются, что защитная арматура не исключена из схемы.
