Предохранительная арматура ИТП автоматически сбрасывает теплоноситель при превышении давления, предотвращая разрушение трубопроводов и оборудования котельной. Предохранительный клапан — автоматическое устройство сброса избыточного давления (не запорный клапан): при превышении уставки он открывается и стравливает среду, защищая оборудование. Правильная уставка предотвращает ложные срабатывания и сохраняет герметичность.
данные обновлены 2026-10-21 ·
1. Что такое предохранительная арматура ИТП
Предохранительная арматура ограничивает последствия избыточного давления в контуре ИТП. Клапан открывается при достижении уставки и отводит среду по линии сброса, после чего возвращается к закрытому состоянию, если давление восстановилось. Это защитный элемент, а не запорный клапан: ручное перекрытие линии или зажим механизма лишают схему функции сброса.
Подбор начинают с рабочего давления системы, свойств теплоносителя и условий отвода. В таблице приведены рабочее давление 2 бар и давление срабатывания 3 бар; для конкретной установки их сверяют с паспортом. Проверяют также температуру теплоносителя, направление сброса и доступность арматуры для осмотра, чтобы срабатывание не создавало опасность для людей и оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
2. Устройство и принцип работы
Пружинный механизм удерживает клапан закрытым при нормальном режиме, а давление среды действует на запирающий элемент. Когда сила давления становится достаточной для преодоления настройки, проход открывается и среда уходит через выходной патрубок. Поэтому положение клапана, состояние пружины и свободный выход должны соответствовать монтажной схеме.
При установке клапан размещают вертикально на отводе после расширительного бака, подключают сбросную трубу без лишних поворотов и оставляют возможность обслуживания. Обводная линия с кранами допустима только в предусмотренной схеме и должна быть защищена от случайного перекрытия. После монтажа выполняют гидравлический тест и проверяют герметичность каждого соединения.
- Шаг 1Определите рабочее давление системы и выберите клапан с уставкой на 10% выше.
- Шаг 2Установите клапан в вертикальном положении на отводе после расширительного бака.
- Шаг 3Подсоедините трубу сброса к выходному патрубку клапана без поворотов.
- Шаг 4Установите обводную линию с кранами для обслуживания и опломбируйте их.
- Шаг 5Проведите гидравлический тест и проверьте герметичность всех соединений.
3. Ключевые параметры

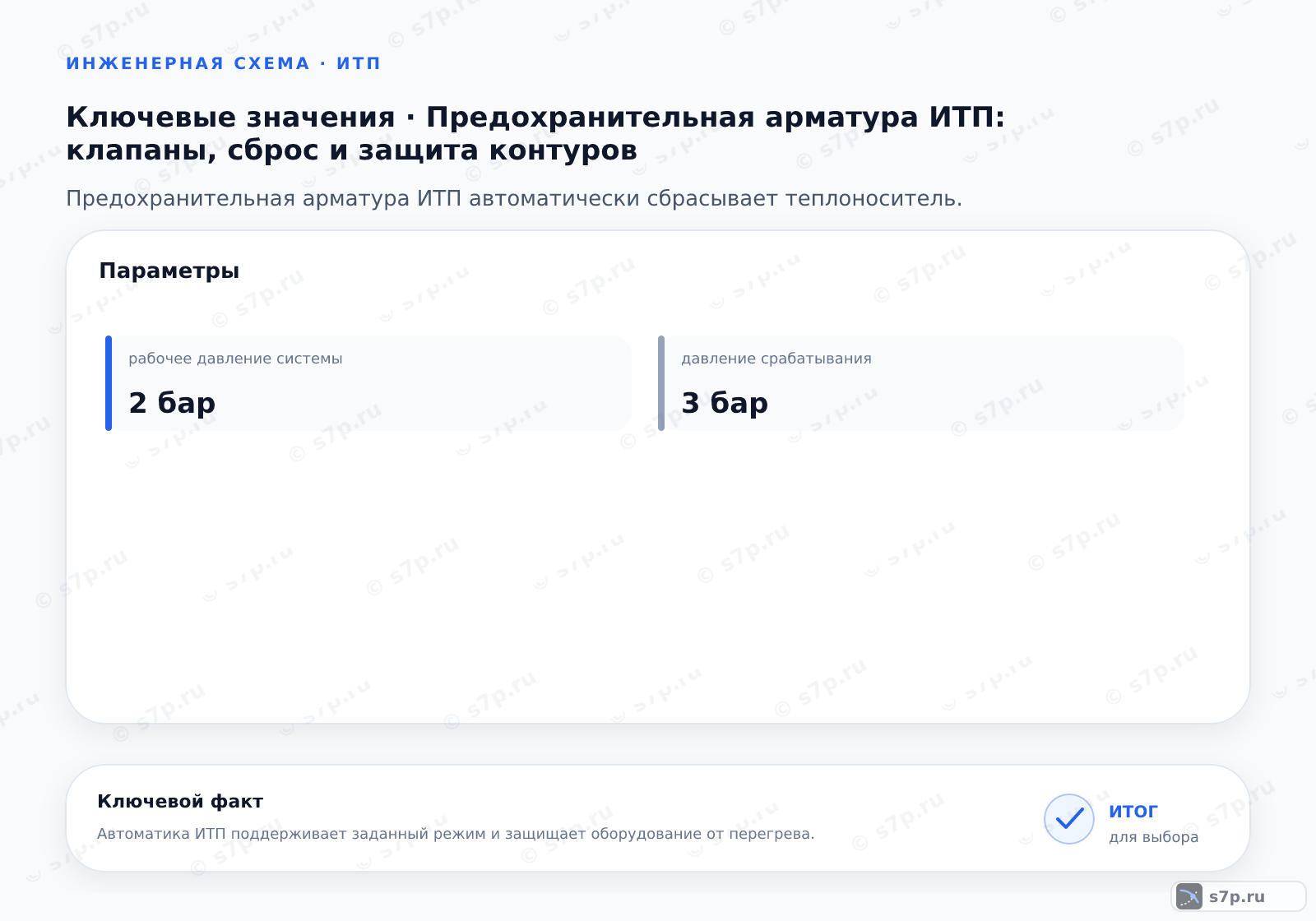

Для проверки сопоставляют рабочее давление системы, давление срабатывания, температуру среды и сечение сброса. В исходной таблице указаны 2 бар, 3 бар, 95 °C и диаметр сбросной трубы 25 мм. Эти значения являются параметрами этой схемы; перед монтажом их сверяют с паспортом клапана и условиями контура, а не переносят на другой объект.
Уставка должна согласовываться с допустимым давлением защищаемого оборудования. Выходная линия не должна создавать обратное давление или заканчиваться в месте, где сброс опасен. При выборе типа учитывают способ приведения в действие: пружинный клапан, магнитно-пружинный и поплавковый реагируют на разные условия, поэтому взаимная замена без пересмотра схемы некорректна.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление системы | 2 бар | бар | инженерная практика; сверить по паспорту |
| Давление срабатывания | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 95 °C | °C | СП 42-101-2003 |
| Диаметр сбросной трубы | 25 мм | мм | инженерная практика; сверить по паспорту |

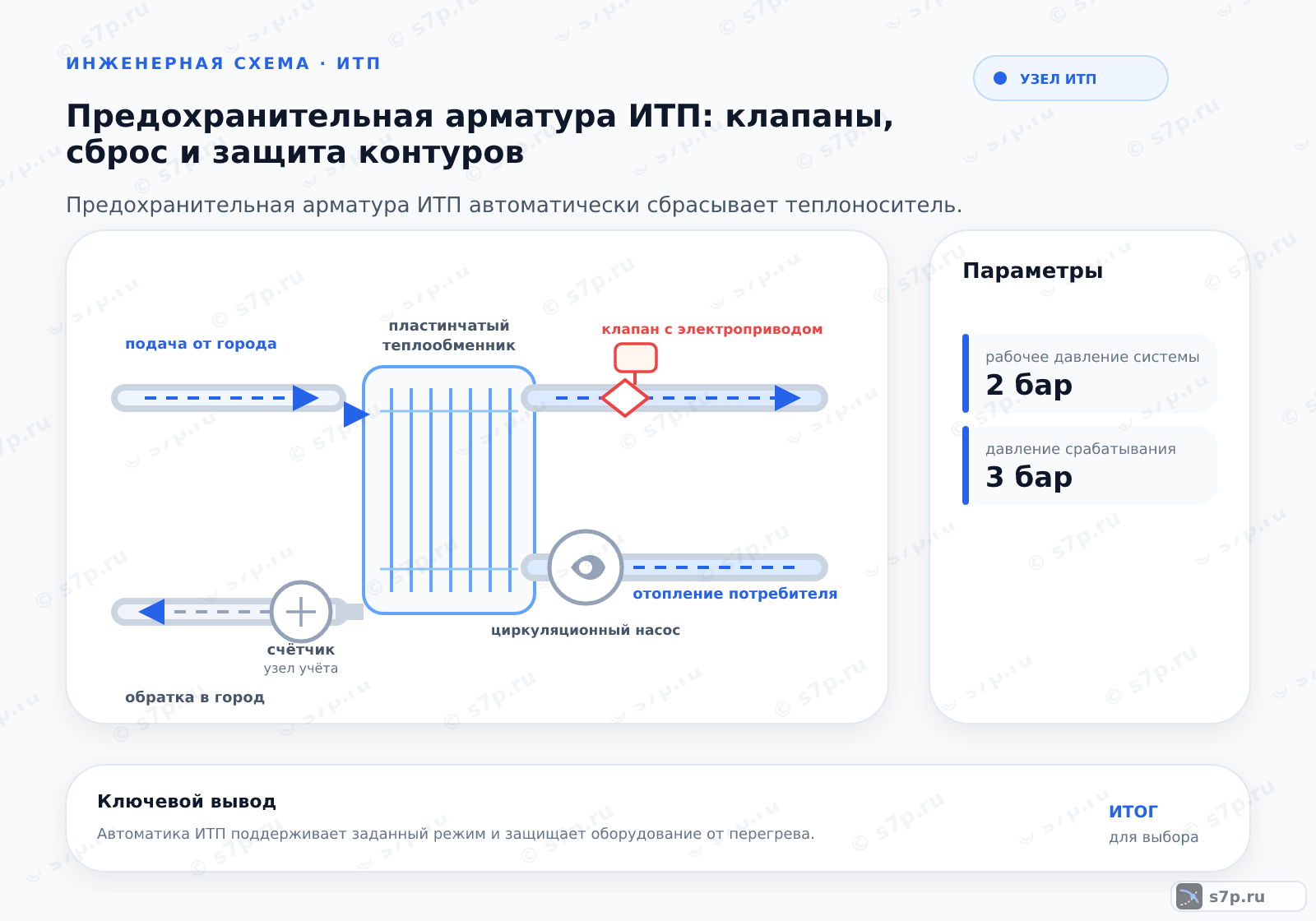

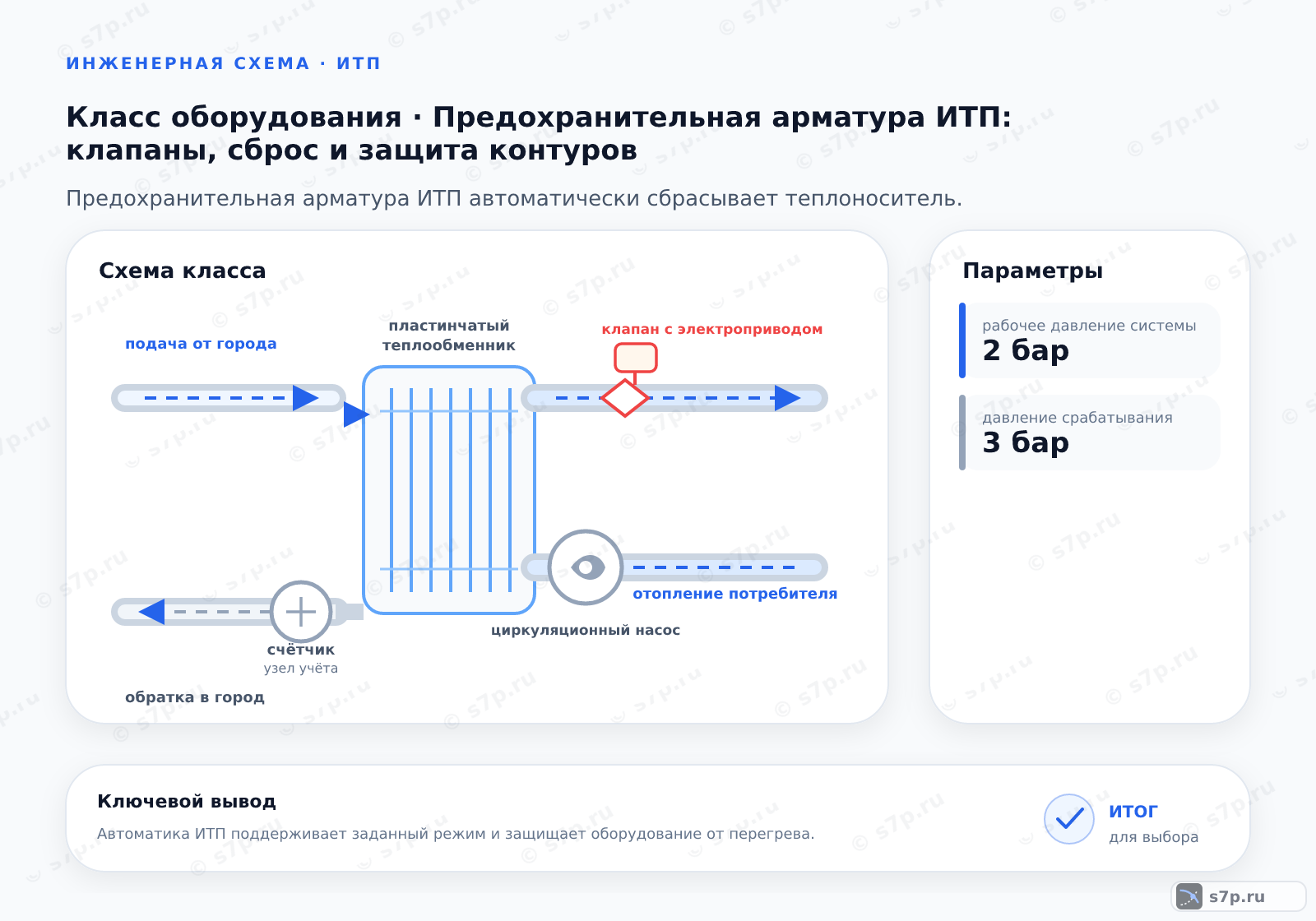

4. Схема работы
В рабочей схеме клапан установлен на защищаемом участке, а его вход сообщается с контуром без возможности случайного отсечения. При нормальном давлении запорный элемент удерживает герметичность. При превышении уставки открывается проход, и среда направляется по сбросной трубе в безопасную зону, определённую проектом и паспортом оборудования.
После сброса оценивают, вернулся ли клапан в закрытое состояние и не появилась ли течь. Если срабатывание повторяется, не фиксируют механизм вручную и не повышают уставку без проверки причины. Смотрят на подпитку, расширительный бак, нагрев, воздух и изменение давления, затем проверяют герметичность и проходимость линии отвода.
5. Виды и разновидности
Пружинный клапан отличается компактностью и в таблице описан как вариант для малых давлений до 6 бар. Магнитно-пружинный использует электрическое управление и может входить в систему автоматизации. Поплавковый реагирует на уровень, а не на давление, поэтому его назначение отличается от предохранительной защиты по давлению.
Сравнивают не только корпус и присоединение, но и принцип срабатывания, среду, температуру, направление сброса и возможность проверки. Клапан, который подходит по размеру, может не подходить по логике защиты. Для каждого исполнения сохраняют паспорт, схему отвода и записи гидравлического теста, чтобы обслуживание не меняло исходную функцию узла.
| Значение | Источник |
|---|---|
| Пружинный клапан: компактный, подходит для малых давлений до 6 бар. | инженерная практика; сверить по паспорту |
| Магнитно-пружинный клапан: электроуправляемое открытие, используется в АСУ ТП. | инженерная практика; сверить по паспорту |
| Поплавковый клапан: редкий тип, реагирует на уровень, а не давление. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Свободная линия сброса позволяет клапану отвести среду при превышении давления без противодавления от закрытого участка. Это защищает трубопроводы, теплообменники и соединения от режима, на который они не рассчитаны. Защитная функция сохраняется только при исправном механизме, доступном отводе и отсутствии кранов, способных отсечь клапан от контура.
Проверка нужна для обнаружения течи, загрязнения, заедания и изменения уставки. После теста осматривают соединения, выходной патрубок и состояние пломбы, если она предусмотрена схемой. Рабочее давление 2 бар и срабатывание 3 бар из таблицы используют как ориентир для контроля, а окончательное решение принимают по паспорту и проекту.
7. Частые ошибки и на что смотреть
Нельзя удерживать клапан закрытым рукой или ставить запорный кран перед входом без предусмотренной проектом защиты. Такие действия прекращают путь сброса и превращают срабатывание в опасный рост давления. Также проверяют, что сбросная труба не пережата, не забита и отводит среду туда, где она не угрожает персоналу.
Повторное срабатывание не устраняют увеличением уставки наугад. Ищут причину в расширительном баке, подпитке, нагреве или гидравлическом режиме, затем проверяют клапан и линию отвода. После гидравлического теста осматривают герметичность всех соединений; температуру 95 °C учитывают при проверке совместимости исполнения и уплотнений.
Частые вопросы
Как отличить защитный клапан от запорного?
Предохранительный клапан открывает проход автоматически при достижении уставки и отводит среду через сбросную линию. Запорный элемент предназначен для перекрытия потока по команде и не заменяет защиту от избыточного давления. Поэтому перед клапаном нельзя оставлять случайно закрываемый участок, а его выход проверяют на свободный отвод и отсутствие противодавления.
Как согласовать уставку с рабочим давлением системы?
Сначала определяют рабочее давление защищаемого контура и допустимое давление оборудования, затем сверяют выбранную уставку с паспортом клапана. В исходной схеме указаны 2 бар для рабочего давления и 3 бар для срабатывания. Эти значения нельзя переносить на другой объект без проверки, а правило с запасом 10% из монтажного шага рассматривают только вместе с проектом и паспортом.
Почему клапан начинает пропускать после срабатывания?
Причиной может быть загрязнение запирающего элемента, повреждение уплотнения, остаточное давление или неполное возвращение механизма в закрытое положение. Сначала участок делают безопасным, затем проверяют давление, линию отвода и состояние соединений. Не зажимают клапан вручную и не меняют уставку без проверки. После обслуживания выполняют контроль герметичности и сопоставляют результат с паспортом.
Что проверить в сбросной трубе при монтаже?
Проверяют соответствие диаметра, направление отвода, отсутствие пережатий, лишних поворотов и закрывающих устройств, которые могут остановить сброс. В таблице для схемы указан диаметр 25 мм, но для конкретного клапана его сверяют с паспортом. Выход размещают так, чтобы сбрасываемая среда не создавала опасности и не возвращалась в защищаемый контур.
Чем пружинный клапан отличается от магнитно-пружинного?
Пружинный механизм реагирует непосредственно на давление и в источнике описан как компактный вариант для малых давлений до 6 бар. Магнитно-пружинный имеет электрическое управление и может работать в составе автоматизации. Поплавковый тип реагирует на уровень, а не на давление. Сравнивать их нужно по условию срабатывания, среде, температуре и схеме отвода, а не только по присоединению.
Как действовать при повторном срабатывании защиты?
Повторное открытие рассматривают как признак неустранённой причины. Проверяют подпитку, расширительный бак, нагрев, давление, состояние насоса и свободный выход среды. Затем осматривают клапан и соединения, не фиксируя его в закрытом положении. Температуру теплоносителя из таблицы, 95 °C, сопоставляют с допустимым режимом исполнения. После устранения причины проводят проверку герметичности и записывают результат.
