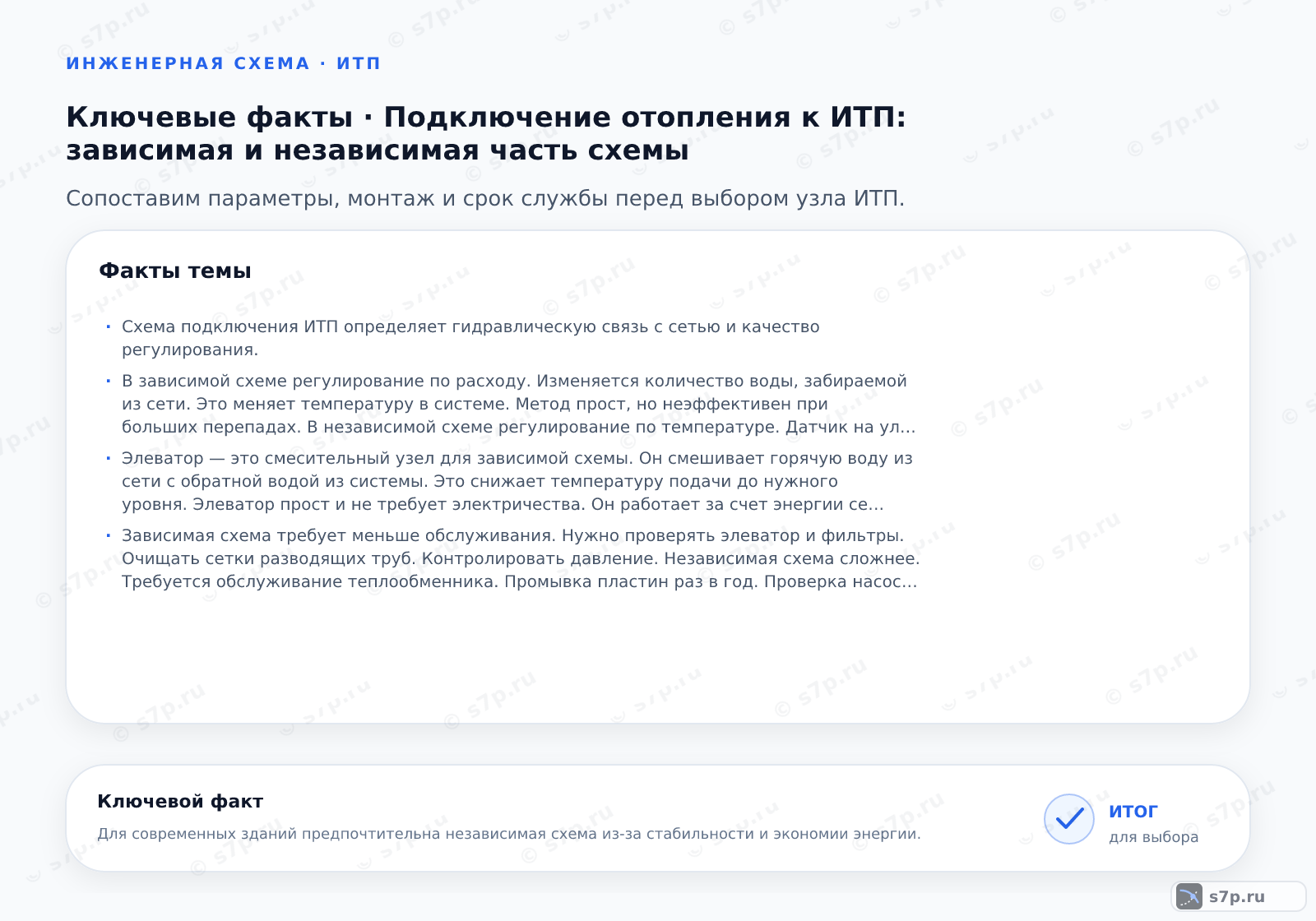

Схема подключения ИТП определяет гидравлическую связь с сетью и качество регулирования. Гидравлическая связь с сетью: прямая (зависимая) или через теплообменник (независимая). Наличие циркуляционных насосов в контуре отопления: нет (зависимая) или да (независимая).
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Зависимая и независимая связь с сетью

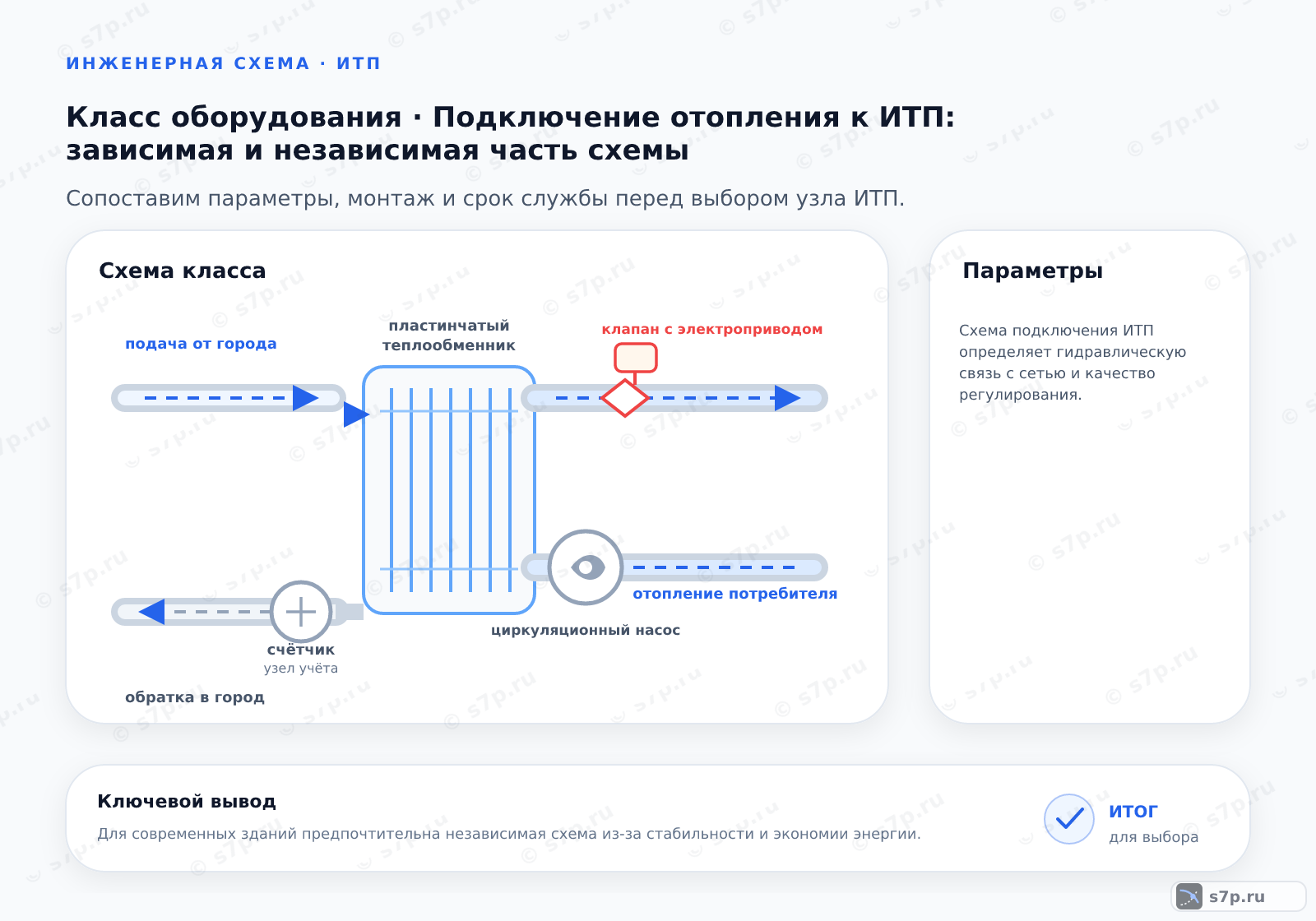

Схема подключения определяет, проходит ли теплоноситель сети непосредственно во внутренний контур или передаёт тепло через теплообменник. В зависимом варианте внутренняя система связана с сетью напрямую и может работать без отдельного циркуляционного насоса. В независимом варианте контуры разделены, а движение во внутренней ветви поддерживают собственные насосы.
Выбор нельзя делать по названию здания без проверки давления, температуры, качества теплоносителя и требований к регулированию. Разделение через теплообменник уменьшает прямую гидравлическую связь, но добавляет аппарат, насосную обвязку и контроль перепадов. Для прямой схемы отдельно проверяют устойчивость сети и работу защитной арматуры.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
Смежная тема кластера «Основы ИТП и границы системы».
2. Таблица сравнения
В сравнительной таблице варианты сопоставляют по связи с теплосетью, наличию насосов, способу передачи тепла и обслуживанию. Зависимая схема проще по составу оборудования, но сильнее повторяет изменения сетевого режима. Независимая схема требует теплообменника и циркуляции внутреннего контура, зато позволяет разнести параметры участков и отдельно настраивать регулирование.
При чтении таблицы отделяют свойство схемы от условия применения. Наличие насоса не делает вариант независимым без теплообменника, а прямое соединение не означает одинаковый режим во всех ветвях. Сверяют границы контуров, направление потока, фильтрацию, места измерения и возможность отключить оборудование для осмотра.
3. Определения вариантов
Зависимая схема получает теплоноситель из сети непосредственно, поэтому внутренний контур следует проверять по сетевым давлению, температуре и расходу. Независимая схема передаёт тепло через теплообменник; насосы внутреннего контура перемещают свою среду, а автоматика меняет режим по датчикам. В обоих случаях нужны фильтры, отключающая арматура и контроль направления потока.
Определение варианта начинают с фактической трассы, а не с установленного насоса. Если между средами есть стенка теплообменника, параметры первичной и вторичной сторон рассматривают раздельно. Если трубопроводы соединены напрямую, проверяют защиту от сетевых колебаний и соответствие оборудования внутреннему давлению.
4. Когда что применять
Для здания до 9 этажей со стабильной сетью в исходной таблице указана зависимая схема; для высотных зданий и ЖК — независимая. Для объектов с нестабильным давлением в исходной таблице выбирают независимую схему, тогда как реконструкция старого фонда с элеваторами отнесена к зависимой схеме. Для новостроек с требованиями энергоэффективности таблица указывает независимое решение.
Эти признаки служат отправной точкой, а не заменой проекту. Проверяют фактическое давление, состояние труб, наличие элеватора, место для теплообменника и потребность в насосной циркуляции. При сравнении оценивают доступ к фильтрам и арматуре, энергопотребление, регулирование и возможность безопасного отключения ветви.
| Значение | Источник |
|---|---|
| Здания до 9 этажей со стабильной сетью: зависимая схема возможна при подходящем давлении. | инженерная практика; сверить по паспорту |
| Высотные здания и ЖК: независимая схема. | инженерная практика; сверить по паспорту |
| Объекты с нестабильным давлением в сети: независимая схема. | инженерная практика; сверить по паспорту |
| Реконструкция старых фондов с элеваторами: зависимая схема. | инженерная практика; сверить по паспорту |
| Новостройки с требованиями энергоэффективности: независимая схема. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Значения относятся к исходной системе и требуют сверки с паспортом и расчётом. Стоимость не определяет гидравлическую пригодность, а срок службы не отменяет осмотр и очистку аппарата.
При эксплуатации зависимой схемы наблюдают за сетевым давлением и температурой, а независимой — дополнительно за насосами, теплообменником и вторичным контуром. Рост сопротивления, шум или изменение температуры локализуют по показаниям до и после узла. Любое изменение обвязки требует повторной проверки рабочей точки и защитных настроек.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Электропотребление насосов | 2.5 кВт | кВт | инженерная практика; сверить по паспорту |
| Срок службы теплообменника | 15 лет | лет | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 1.2 бар | бар | инженерная практика; сверить по паспорту |
Частые вопросы
Когда для отопления выбирают зависимую схему?
Зависимую схему рассматривают при прямой связи внутреннего контура с устойчивой теплосетью и при наличии подходящего оборудования, например элеваторного узла. В исходной таблице такой вариант указан для зданий до 9 этажей со стабильной сетью и для реконструкции старого фонда с элеваторами. Перед выбором всё равно проверяют давление, температуру, защиту, фильтрацию и фактическое состояние трубопроводов.
Какие преимущества и ограничения есть у независимого подключения?
Независимая схема разделяет сетевой и внутренний контуры теплообменником, а циркуляцию внутри отопления поддерживают насосы. Это помогает разнести режимы и отдельно регулировать внутреннюю ветвь, но добавляет аппарат, арматуру, питание и обслуживание. В таблице такой вариант приведён для высотных зданий, нестабильного давления и новостроек с требованиями энергоэффективности. Пригодность подтверждают расчётом и паспортами.
Как понять, нужен ли теплообменник между сетью и отоплением?
Смотрят на требуемое разделение сред, устойчивость сетевого давления, состояние труб, схему регулирования и допустимые параметры внутреннего контура. Если теплоноситель проходит напрямую, система зависимая; при передаче тепла через аппарат контуры рассматривают раздельно и предусматривают насосную циркуляцию. Проверяют место установки, перепад, фильтрацию, доступ для очистки и соответствие проекта фактической обвязке.
Как действовать при нестабильном давлении теплосети?
Сначала фиксируют давление и температуру на вводе, затем проверяют фильтры, редукторы, запорную арматуру и точки измерения. Для объекта с нестабильным давлением исходная таблица предлагает независимую схему, но решение подтверждают гидравлическим расчётом и паспортом теплообменника. Нельзя компенсировать сетевые скачки случайным изменением уставки насоса: определяют источник колебания и защищают внутренний контур по проекту.
Что учитывать при сравнении стоимости и эксплуатации схем?
Дополнительно учитывают доступ к фильтрам, очистку теплообменника, питание насосов, защиту и повторную настройку после ремонта.
Как контролировать подключение после ввода в эксплуатацию?
Проверяют направление потоков, герметичность, давление до и после теплообменника или узла, работу насосов, положение клапанов и показания датчиков. В зависимой схеме наблюдают за связью с сетью, в независимой — отдельно за первичным и вторичным контурами. Рост сопротивления, шум или изменение температуры локализуют по точкам измерения. После вмешательства обновляют схему и рабочие настройки.
