Главное

Однолинейная схема ИТП показывает последовательность подключения оборудования к тепловым сетям и внутренним системам здания с указанием параметров среды и точек измерения, что позволяет инженеру быстро оценить связность контуров и корректность монтажа арматуры. Не путайте подающий и обратный трубопроводы, так как это критично для работы элеватора и насосов. Проверяйте направление стрелок потока на арматуре, чтобы избежать обратного потока.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА

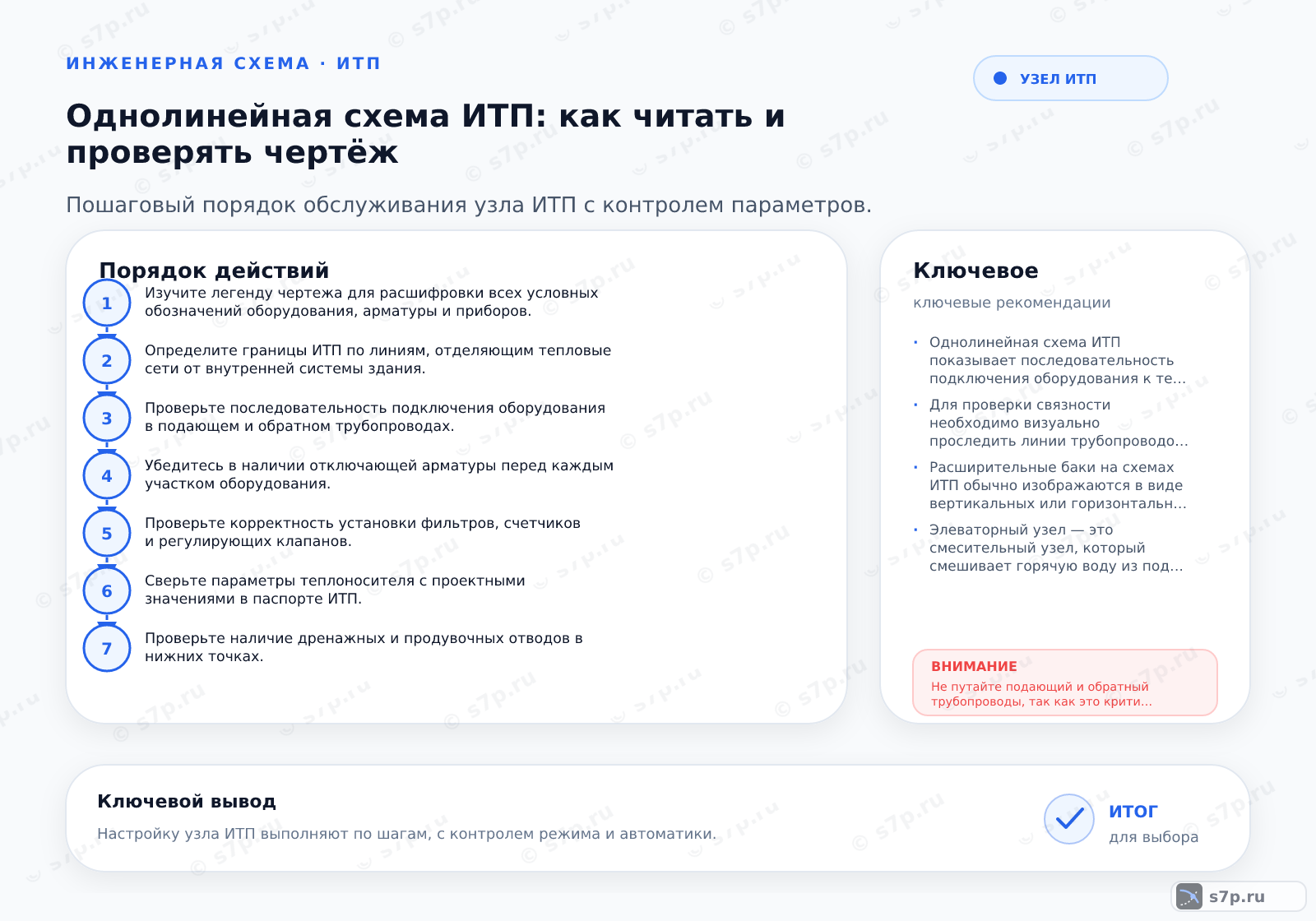

Hero-инфографика темы «Однолинейная схема ИТП: как читать и проверять чертёж»: узел ИТП; ключевые данные: Однолинейная схема ИТП показывает последовательность подключения оборудования к тепловым сетям и внутренним системам здания с указанием параметров среды и точек измерения, что позволяет инженеру быстро оценить связность контуров и корректность монтажа арматуры.; Для проверки связности необходимо визуально проследить линии трубопроводов от источника тепла к потребителю. Убедитесь, что все разрывы линий соединены узлами или арматурой. Проверьте наличие обратных клапанов там, где требуется предотвращение обратного потока. Обратите внимание на пересечения линий: если они не имеют узла соединения, то это просто пересечение в проекции, а не разветвление. Используйте линейку или палец, чтобы не пропустить мелкие линии на сложных участках. Все ответвления должны быть четко обозначены и иметь свои обозначения диаметров и направлений.

1. Назначение и границы однолинейной схемы ИТП

Однолинейный чертёж сводит трубопроводы, оборудование, арматуру и точки измерения к понятной последовательности соединений. По нему проверяют, откуда приходит теплоноситель, через какие узлы проходит поток и где начинается внутренняя система здания. Линия на схеме имеет смысл только вместе с легендой, направлением стрелки и обозначением места соединения.

Границу ИТП находят по линиям, которые отделяют тепловую сеть от системы здания. Затем прослеживают подающий и обратный трубопроводы, не объединяя их по внешнему виду. Пересечение линий без узла не означает ответвление, а разрыв должен быть связан оборудованием или арматурой, иначе схема даёт ложную картину гидравлического пути.

Однолинейная схема ИТП: как читать и проверять чертёж

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировка систем через ИТП

Смежная тема кластера «Гидравлика и балансировка ИТП».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
Блочный тепловой пункт БТП

Смежная тема кластера «Блочные и модульные ИТП».

открыть тему →
БТП или стационарный ИТП

Смежная тема кластера «Блочные и модульные ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →

2. Пошаговый порядок

Чтение начинают с легенды и границ, затем проверяют направление потока и последовательность оборудования на подающей и обратной линиях. После этого ищут отключающую арматуру, фильтры, счётчики, регулирующие клапаны, дренажи и продувки. Параметры теплоносителя сопоставляют с паспортом ИТП, чтобы обозначение на чертеже имело подтверждённое значение.

Порядок проверки полезно вести от источника к потребителю и обратно, фиксируя каждый переход через узел. Если на ветви нет возможности отключить оборудование или отвести среду из нижней точки, это отмечают как недостаток схемы. Данные измерений сверяют с местами установки приборов: датчик, показанный не на той стороне узла, меняет смысл результата.

  1. Шаг 1
    Изучите легенду чертежа для расшифровки всех условных обозначений оборудования, арматуры и приборов.
  2. Шаг 2
    Определите границы ИТП по линиям, отделяющим тепловые сети от внутренней системы здания.
  3. Шаг 3
    Проверьте последовательность подключения оборудования в подающем и обратном трубопроводах.
  4. Шаг 4
    Убедитесь в наличии отключающей арматуры перед каждым участком оборудования.
  5. Шаг 5
    Проверьте корректность установки фильтров, счетчиков и регулирующих клапанов.
  6. Шаг 6
    Сверьте параметры теплоносителя с проектными значениями в паспорте ИТП.
  7. Шаг 7
    Проверьте наличие дренажных и продувочных отводов в нижних точках.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

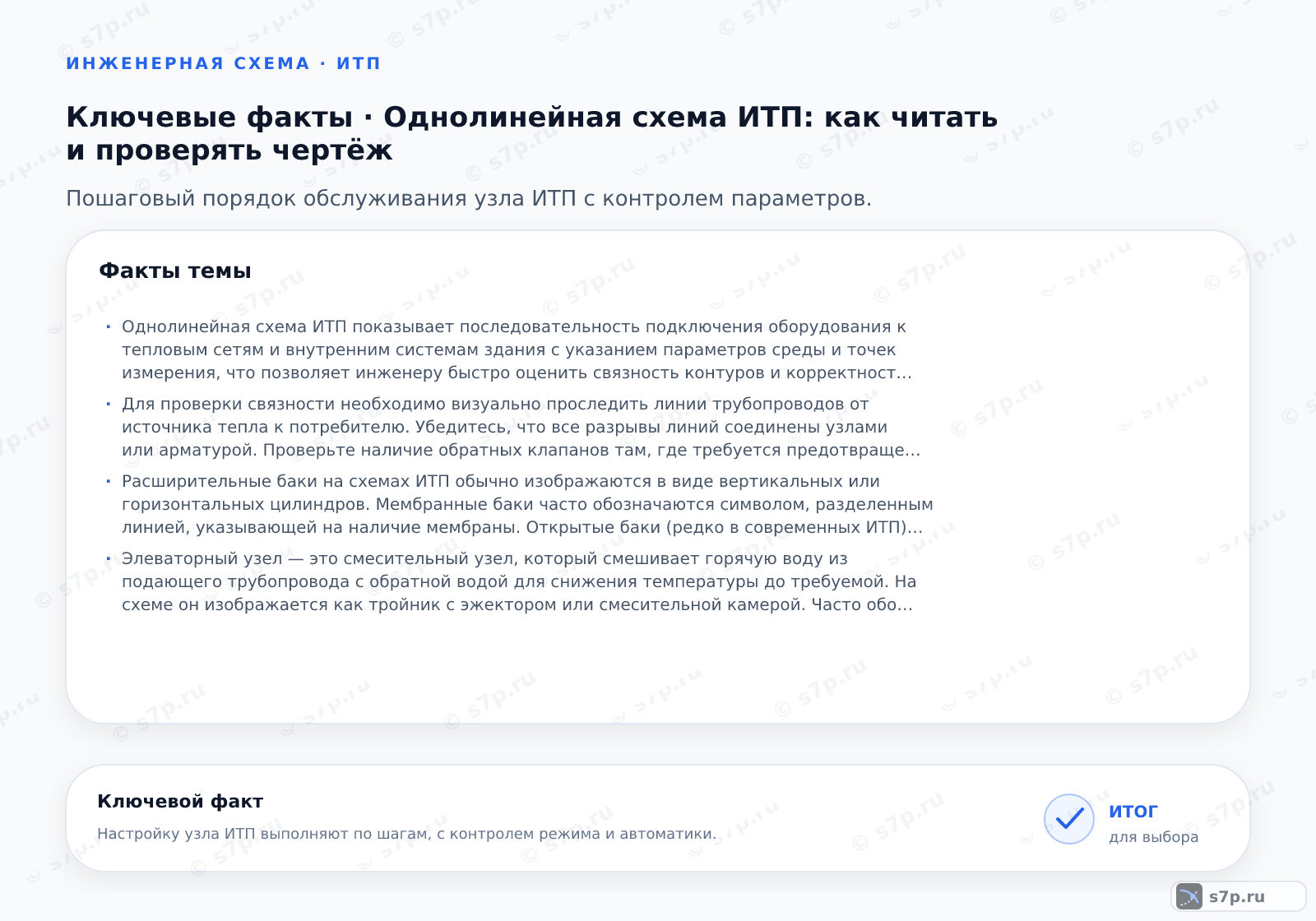

Карточки ключевых значений темы «Однолинейная схема ИТП: как читать и проверять чертёж»: Однолинейная схема ИТП показывает последовательность подключения оборудования к тепловым сетям и внутренним системам здания с указанием параметров среды и точек измерения, что позволяет инженеру быстро оценить связность контуров и корректность монтажа арматуры.; Для проверки связности необходимо визуально проследить линии трубопроводов от источника тепла к потребителю. Убедитесь, что все разрывы линий соединены узлами или арматурой. Проверьте наличие обратных клапанов там, где требуется предотвращение обратного потока. Обратите внимание на пересечения линий: если они не имеют узла соединения, то это просто пересечение в проекции, а не разветвление. Используйте линейку или палец, чтобы не пропустить мелкие линии на сложных участках. Все ответвления должны быть четко обозначены и иметь свои обозначения диаметров и направлений.

3. Симптом -> причина -> решение

Несоответствие между чертежом и фактической системой обычно видно по разрыву линии, отсутствию узла, неверной стрелке или пропущенной арматуре. Если поток не проходит к потребителю, сначала проверяют границы ветви, положение отключающих устройств и направление обратного клапана. Если показания не совпадают с расчётом, отдельно проверяют место измерения и состояние фильтра.

Одинаковая внешняя причина может иметь разные решения: закрытый кран требует восстановления положения, загрязнённый фильтр — очистки, а ошибка в соединении — сверки монтажа по схеме. Изменять уставки автоматики до проверки гидравлического пути не следует. Исправление фиксируют на чертеже и в журнале, чтобы следующий осмотр опирался на актуальную конфигурацию.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

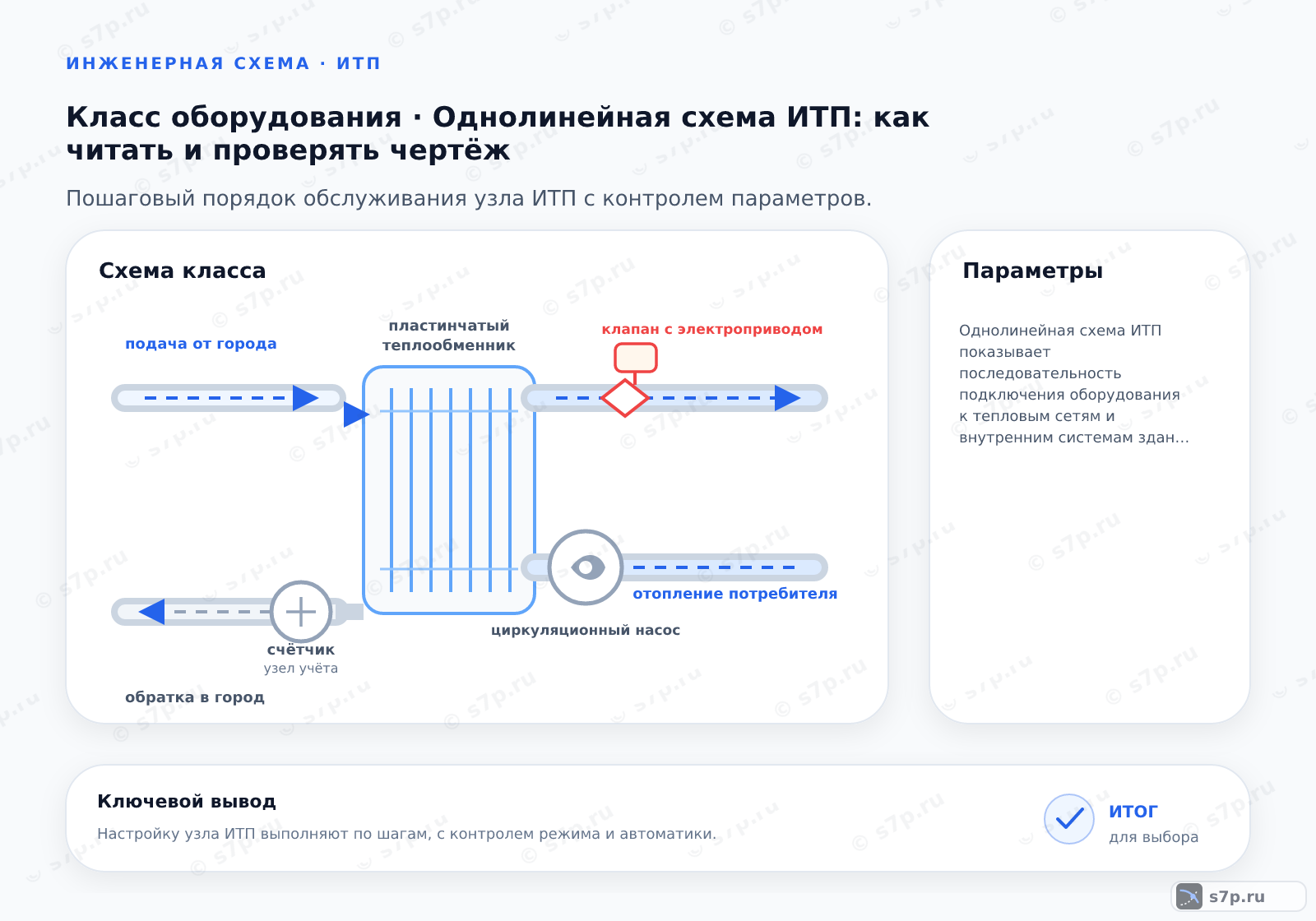

Схема класса «узел ИТП» для темы «Однолинейная схема ИТП: как читать и проверять чертёж»: ключевые параметры — Однолинейная схема ИТП показывает последовательность подключения оборудования к тепловым сетям и внутренним системам здания с указанием параметров среды и точек измерения, что позволяет инженеру быстро оценить связность контуров и корректность монтажа арматуры.; Для проверки связности необходимо визуально проследить линии трубопроводов от источника тепла к потребителю. Убедитесь, что все разрывы линий соединены узлами или арматурой. Проверьте наличие обратных клапанов там, где требуется предотвращение обратного потока. Обратите внимание на пересечения линий: если они не имеют узла соединения, то это просто пересечение в проекции, а не разветвление. Используйте линейку или палец, чтобы не пропустить мелкие линии на сложных участках. Все ответвления должны быть четко обозначены и иметь свои обозначения диаметров и направлений.

4. Сроки и периодичность

Таблица периодичности задаёт ориентиры для промывки фильтров, калибровки счётчиков и обслуживания насосов. Для фильтров указано 1 год, для счётчиков — 4 года, для насосов — 0.5 года; конкретный интервал сверяют с паспортом, проектом и условиями эксплуатации. Повторяющиеся строки таблицы не объединяют без проверки источника.

Периодичность не заменяет осмотр по признакам: рост перепада на фильтре, шум, вибрация или нестабильные показания требуют проверки до плановой даты. Для приборов учёта важны пломбы, диапазон измерения и запись последней проверки. Для насоса отдельно смотрят на утечки, направление вращения и соответствие рабочему режиму.

Сроки и периодичность
ПараметрЗначениеЕдиницаИсточник
Промывка фильтров (год)1 годгодинженерная практика; сверить по паспорту
Промывка фильтров (год)1 годгодФЗ-116; ПБ 03-576-03
Калибровка счетчиков4 годагодаФЗ-102; паспорт прибора
Обслуживание насосов0.5 годгодинженерная практика; сверить по паспорту
Промывка фильтров (год)1 годгодинженерная практика; сверить по паспорту

5. Что понадобится

Для проверки чертежа нужны исходная схема ИТП, её легенда, паспорт оборудования и фактические показания приборов. На месте также сверяют маркировку труб, положение арматуры, наличие фильтров, счётчиков и регулирующих клапанов. Такой набор позволяет отделить ошибку документа от отклонения монтажа и не подменять гидравлическую проверку чтением условных знаков.

Результат фиксируют по каждому участку: граница, направление, оборудование, точка измерения и возможность отключения. Если исходных данных не хватает, в записи указывают отсутствующий паспорт или нечитабельное обозначение, а не подставляют типовое значение. После исправления чертёж и фактическую обвязку сверяют повторно.

Проверка понимания 1 / 3

Назначение схемы

Однолинейная схема ИТП показывает последовательность подключения оборудования к тепловым сетям и внутренним системам здания с указанием параметров среды и точек измерения.

Границы ИТП

Границы ИТП определяются линиями, которые отделяют тепловые сети от внутренней системы здания.

Критичность трубопроводов

Подающий и обратный трубопроводы нельзя путать, так как это критично для работы элеватора и насосов.

Как правильно определить границы теплового пункта на чертеже?

6. Предупреждения при проверке чертежа

Нельзя переносить допустимое давление, диаметр или направление потока с соседней ветви без сверки с паспортом и гидравлическим расчётом. Ошибка в подающем или обратном трубопроводе меняет работу элеватора, насосов и регулирующих устройств. Отдельно проверяют, что пересечения линий действительно соединены узлом, а не только совпадают на проекции.

Не исправляют расхождение только изменением показаний автоматики. Сначала подтверждают границы ИТП, состояние арматуры, фильтров и дренажей, затем сравнивают фактическое давление с допустимым для оборудования. Изменённые участки схемы помечают в рабочей документации, чтобы эксплуатационная запись не расходилась с монтажом.

Частые вопросы

Как найти границу ИТП на однолинейном чертеже?

Ищут линии, отделяющие тепловую сеть от внутренней системы здания, и сверяют их с обозначением узла учёта, арматуры и приборов. Положения помещения недостаточно: граница должна совпадать со схемой и фактической трассой. После определения границы прослеживают подачу и обратку в обе стороны, отмечают оборудование и точки измерения. Если линии или подписи нечитабельны, это фиксируют как недостаток исходного чертежа.

Что означает пересечение линий без соединительного узла?

Такое пересечение обычно показывает, что трубопроводы проходят в разных направлениях и не образуют ответвление. Соединение должно быть обозначено узлом, перемычкой или арматурой по принятой легенде. Ошибка возникает, когда линии рассматривают только по геометрии. Проверяют продолжение каждой трассы, стрелки потока и подписи участков. Если на месте есть фактическая перемычка, а на схеме её нет, документ сверяют с монтажом и исправляют рабочую версию.

Как сверить чертёж с уже смонтированным ИТП?

Двигаются от источника к потребителю, отмечая каждый переход через фильтр, клапан, насос, счётчик или теплообменник. Сверяют направление стрелок, маркировку труб, наличие отключающей арматуры, дренажей и продувок. Затем сопоставляют места датчиков и показания приборов с обозначениями на схеме. Любое расхождение записывают с привязкой к участку; не исправляют его только изменением уставки автоматики или подписи на копии.

Как понять, что перепутаны подающий и обратный трубопроводы?

Смотрят на стрелки, температуру, последовательность оборудования и направление работы насосов. Подающая линия должна вести к потребителю по схеме, обратная — возвращать среду к источнику. Если стрелки противоречат нагреву или показаниям до и после теплообменника, проверяют монтаж, клапаны и датчики. Нельзя делать вывод по цвету изоляции без маркировки. После исправления повторно сверяют весь участок, потому что ошибка меняет работу связанных узлов.

Какие записи нужны для контроля периодического обслуживания?

Фиксируют дату осмотра, проверенный участок, показания приборов, состояние фильтров, насосов и арматуры, а также выявленные отклонения и выполненные действия. Периодичность из таблицы сверяют с паспортом и применяемыми документами, поскольку одинаковое название операции может иметь разные источники. Для счётчика отдельно записывают его идентификацию и результат проверки. Такая запись помогает отличить повторную неисправность от нового отклонения.

Что делать, если схема не содержит точки измерения?

Не подставляют показание из соседнего участка. Сначала определяют, какой параметр требуется проверить и на какой стороне оборудования он должен измеряться. Затем сверяют проект, паспорт и фактическую обвязку, чтобы выбрать безопасное место для измерения. Отсутствие точки записывают как неполноту схемы; после согласованного изменения обозначают прибор, направление потока и участок, к которому относится результат.

Не нашли свой вопрос?

ТЕРМИНЫ

Наведите или перейдите к термину, чтобы увидеть короткое определение:

НасосНасос— гидравлическая машина, предназначенная для перемещения жидкостей или газожидкостных смесей путем передачи им механической энергии от вала привода, что приводит к увеличению давления и кинетической энергии потока.Глоссарий →ТеплоносительТеплоноситель— вещество (жидкость или газ), используемое в теплотехнических системах для переноса тепловой энергии от источника генерации к потребителю путем конвекции и теплообмена.Глоссарий →Диапазон измеренияДиапазон измерения— область значений, в которой прибор обеспечивает заявленную точность.Глоссарий →
