Низкая температура отопления через ИТП часто вызвана нарушением температурного графика, загрязнением теплообменника, неработоспособностью насосного оборудования или сбоями в системе автоматики и управления. Не работайте с горячими поверхностями без защиты. Проверяйте давление перед открытием клапанов.
данные обновлены 2026-10-21 ·
1. Коротко: Низкая температура отопления через ИТП: причины и проверка за несколько шагов
Низкая температура отопления через ИТП означает, что до потребителей доходит недостаточно нагретый или недостаточно циркулирующий теплоноситель. Причину ищут по связи между входным графиком, теплообменником, насосом, арматурой и автоматикой. Одного измерения в помещении недостаточно: сопоставляют подачу, обратку, давление и состояние ветвей.
Диагностику начинают с входа в ИТП, чтобы отделить ограничение тепловой сети от неисправности узла. Затем проверяют перепад на теплообменнике, работу насосного оборудования, датчики и балансировку. Такой порядок не позволяет компенсировать засор или отказ прибора простым повышением уставки, которое может перегрузить контур.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».

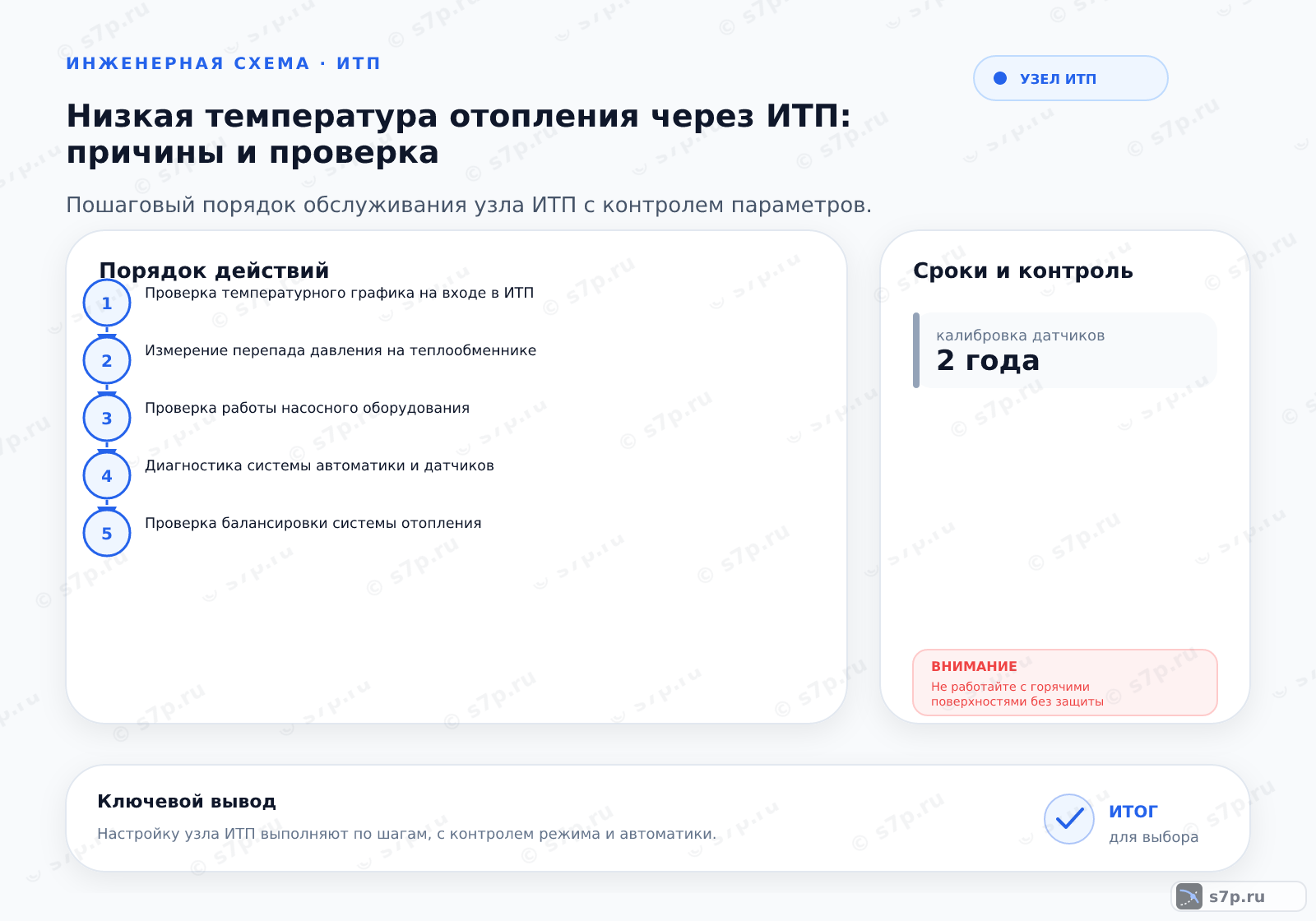

2. Пошаговый порядок

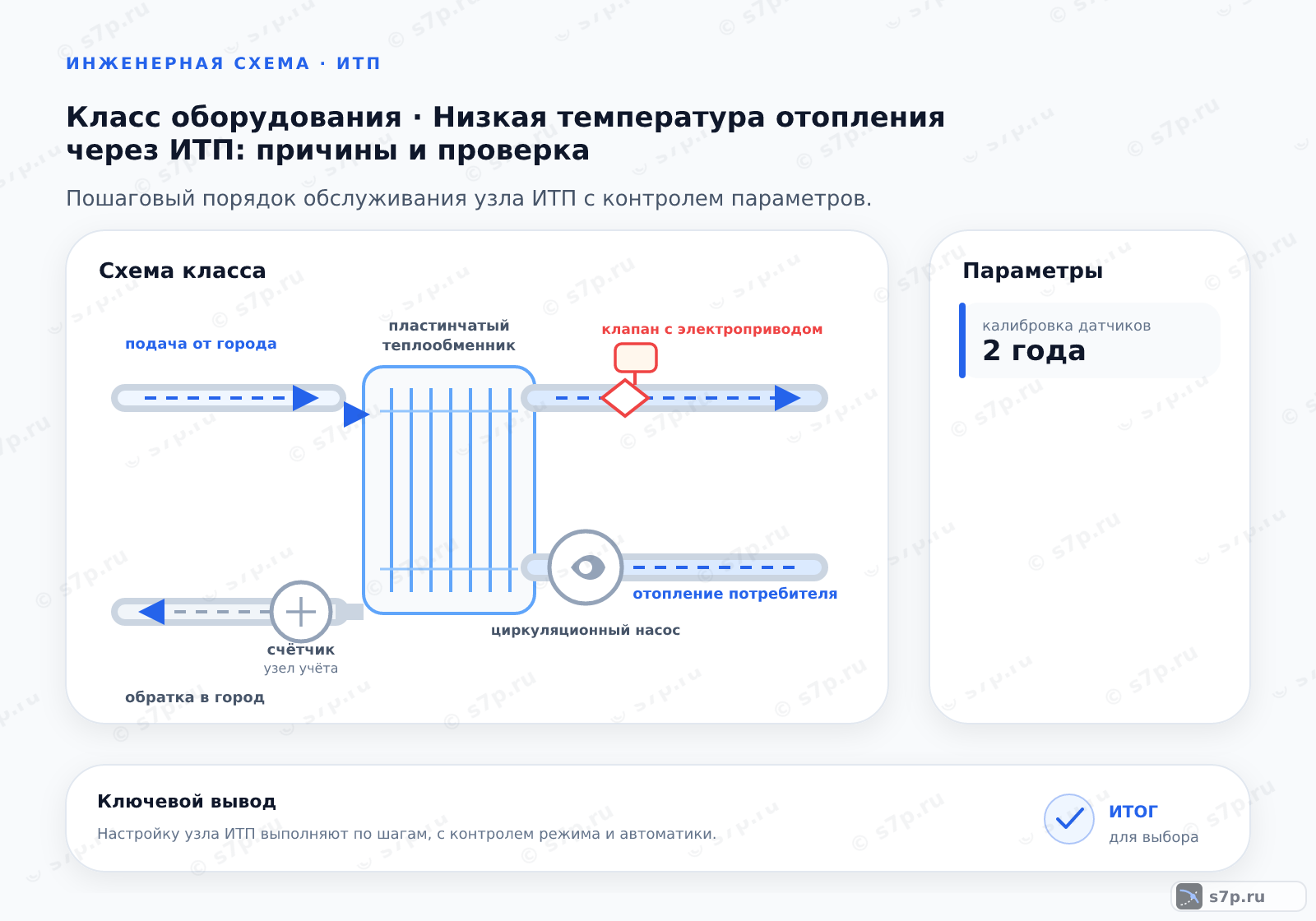

Сначала проверяют температурный график на входе в ИТП, фиксируют температуры подачи и обратки и оценивают перепад давления на теплообменнике. Затем проверяют насос, положение арматуры, фильтры и наличие воздуха. Автоматику и датчики сопоставляют с контрольными измерениями, а балансировку рассматривают после устранения очевидных ограничений.
После каждого действия снова снимают температуру и давление при согласованном положении клапанов. Если насос работает, но перепад и расход не соответствуют схеме, проверяют рабочую точку и сопротивление ветвей. При исправной гидравлике оценивают команды регулятора и состояние датчика. Результат подтверждают повторным наблюдением после стабилизации отопительного контура.
- Шаг 1Проверка температурного графика на входе в ИТП
- Шаг 2Измерение перепада давления на теплообменнике
- Шаг 3Проверка работы насосного оборудования
- Шаг 4Диагностика системы автоматики и датчиков
- Шаг 5Проверка балансировки системы отопления
3. Симптом -> причина -> решение
Снижение температуры бывает связано с недостаточным входным графиком, загрязнённым теплообменником, слабой циркуляцией или ошибкой автоматики. Повышенный перепад на аппарате направляет проверку к фильтру и поверхности теплообмена, а низкий перепад при работающем насосе — к расходу, воздуху и положению клапанов.
Если датчик показывает неверно, регулятор может удерживать неправильный режим при исправном оборудовании. Проверяют кабель, место установки и сравнение с контрольным прибором. При неравномерном прогреве после восстановления температуры анализируют балансировку ветвей. Замена детали оправдана только после подтверждения причины измерением, а не по одному жалобному признаку.
4. Сроки и периодичность
График обслуживания связывают с очисткой теплообменника, проверкой насоса и калибровкой датчиков. В таблице приведены интервалы, которые сверяют с паспортом и фактическим режимом. Рост перепада давления, шум, вибрация или устойчивое отклонение температуры требуют осмотра независимо от календарной отметки.
После очистки аппарата проверяют герметичность, заполнение, удаление воздуха и изменение температур на обеих сторонах. После проверки насоса оценивают давление, расход и состояние фильтра. Калибровка датчика должна сопровождаться контролем точки установки и реакции автоматики. Все результаты фиксируют вместе с режимом нагрузки, чтобы отличать повторный дефект от изменения условий.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Очистка теплообменника | 3 лет | лет | инженерная практика; сверить по паспорту |
| Проверка насоса (год) | 1 год | год | инженерная практика; сверить по паспорту |
| Калибровка датчиков | 2 года | года | инженерная практика; сверить по паспорту |
| Проверка насоса (год) | 1 год | год | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Используйте только сертифицированные запчасти. Перед заменой насоса, клапана или датчика сверяют исполнение с паспортом и схемой, а участок изолируют и безопасно освобождают от давления. Не работают с горячими поверхностями без защиты и не открывают соединения, пока не подтверждено охлаждение и отсутствие давления.
Не повышают уставку отопления, пока не проверены входной график, фильтр, теплообменник, насос и измерительный канал. Балансировку выполняют после устранения засора и воздуха, иначе она закрепит ошибочный режим. После ремонта проверяют направление потока, герметичность, работу защиты и реакцию автоматики при изменении нагрузки.
Частые вопросы
Как определить, низкая температура приходит из сети или возникает в ИТП?
Измеряют температуру подачи и обратки на входе в ИТП и сопоставляют её с температурным графиком. При пониженном входном режиме проверяют сторону тепловой сети, а при нормальном — теплообменник, насос, арматуру, датчики и балансировку. Дополняют измерения перепадом давления и фактическим расходом. Жалоба в помещении без показаний на входе не позволяет отделить сетевое ограничение от неисправности оборудования.
Почему работающий насос не обеспечивает прогрев всех ветвей?
Насос может работать при закрытом клапане, воздушной пробке, загрязнённом фильтре или неверной рабочей точке. Проверяют давление, расход, направление потока, состояние арматуры и балансировку ветвей. Если дальняя часть контура остаётся холодной, сравнивают сопротивление ответвлений и положение балансировочных органов. Увеличение скорости без этой проверки способно вызвать шум и перегрузку, но не устранить неравномерное распределение теплоносителя.
Что выбрать при большом перепаде на теплообменнике: очистку или замену насоса?
Сначала проверяют фильтр и теплообменную поверхность, потому что отложения увеличивают сопротивление и снижают передачу тепла. Насос оценивают отдельно по давлению, расходу, шуму и соответствию рабочей точке. При подтверждённом загрязнении нужна очистка, а не более мощный агрегат; при исправном аппарате и недостаточном напоре рассматривают насос. Решение принимают после измерений и сверки с паспортом оборудования.
Как проверить датчик, если автоматика держит неверную температуру?
Сравнивают сигнал датчика с контрольным измерением в той же точке, затем осматривают место установки, кабель, клеммы и вход контроллера. Проверяют, реагирует ли регулятор на изменение реальной температуры и перемещается ли исполнительный орган. Если измерительный канал исправен, переходят к настройке автоматики и проверке гидравлики. Менять уставку до подтверждения показаний не следует: ошибка датчика сохранит неправильный режим.
Какие параметры сопоставить после восстановления отопления?
Сопоставляют температуры подачи и обратки, давление и перепад на теплообменнике, фактический расход, состояние фильтра и положение арматуры. Дополняют запись работой насоса, сигналами датчиков и реакцией регулятора при изменении нагрузки. Измерения проводят при согласованном режиме, иначе сравнение будет случайным. Результат считают устойчивым, когда ветви прогреваются равномерно и повторная проверка не выявляет возвращения исходного отклонения.
Как безопасно заменить неисправный датчик или насос в ИТП?
Участок изолируют, отключают питание и убеждаются в отсутствии давления и опасной температуры. Перед снятием насоса перекрывают краны и подготавливают дренаж, а перед заменой датчика фиксируют его подключение и положение. После установки проверяют герметичность, направление потока, заполнение и удаление воздуха. Затем сопоставляют новый сигнал с контрольным измерением и наблюдают реакцию автоматики в рабочем режиме.
