Недогрев вызван нарушением гидравлики, неисправностью регуляторов или снижением температуры в тепловых сетях, требующей комплексной проверки от источника до потребителя. Не открывайте клапаны на полную мощность без расчета нагрузки. Проверяйте давление перед разборкой трубопроводов.
данные обновлены 2026-10-21 ·
1. Коротко: Недогрев теплоносителя в ИТП: причины и проверка режима за несколько шагов
Недогрев означает, что теплоноситель приходит к потребителю холоднее ожидаемого режима или не передаёт нужное количество теплоты. Причину ищут по цепочке от тепловой сети к теплообменнику, гидравлике и регулятору. Нельзя считать неисправным только один элемент, пока не сопоставлены температуры, давление и положение арматуры.
На входе проверяют фактическую температуру сети и соответствие температурному графику, затем сравнивают состояние греющей и потребительской сторон теплообменника. Загрязнение, воздушная пробка, недостаточный расход или неверный сигнал датчика дают похожий симптом. Диагностику ведут по измерениям до изменения уставок, чтобы не усилить отклонение.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
2. Пошаговый порядок
Сначала измеряют температуру в тепловой сети и фиксируют режим на входе в ИТП. Затем осматривают теплообменник, проверяют перепад давления и состояние фильтров, после чего оценивают гидравлический режим. Датчики температуры сопоставляют с контрольным измерением, а регулятор давления проверяют по фактическому перемещению и реакции контура.
Изменения выполняют последовательно: сначала устраняют загрязнение или воздух, затем корректируют гидравлику и только после этого настраивают регулятор. После каждого действия снова наблюдают температуры подачи и обратки, давление и работу насоса. Если теплоноситель остаётся недогретым при нормальном входе, проверяют теплообменную поверхность и достаточность расхода.

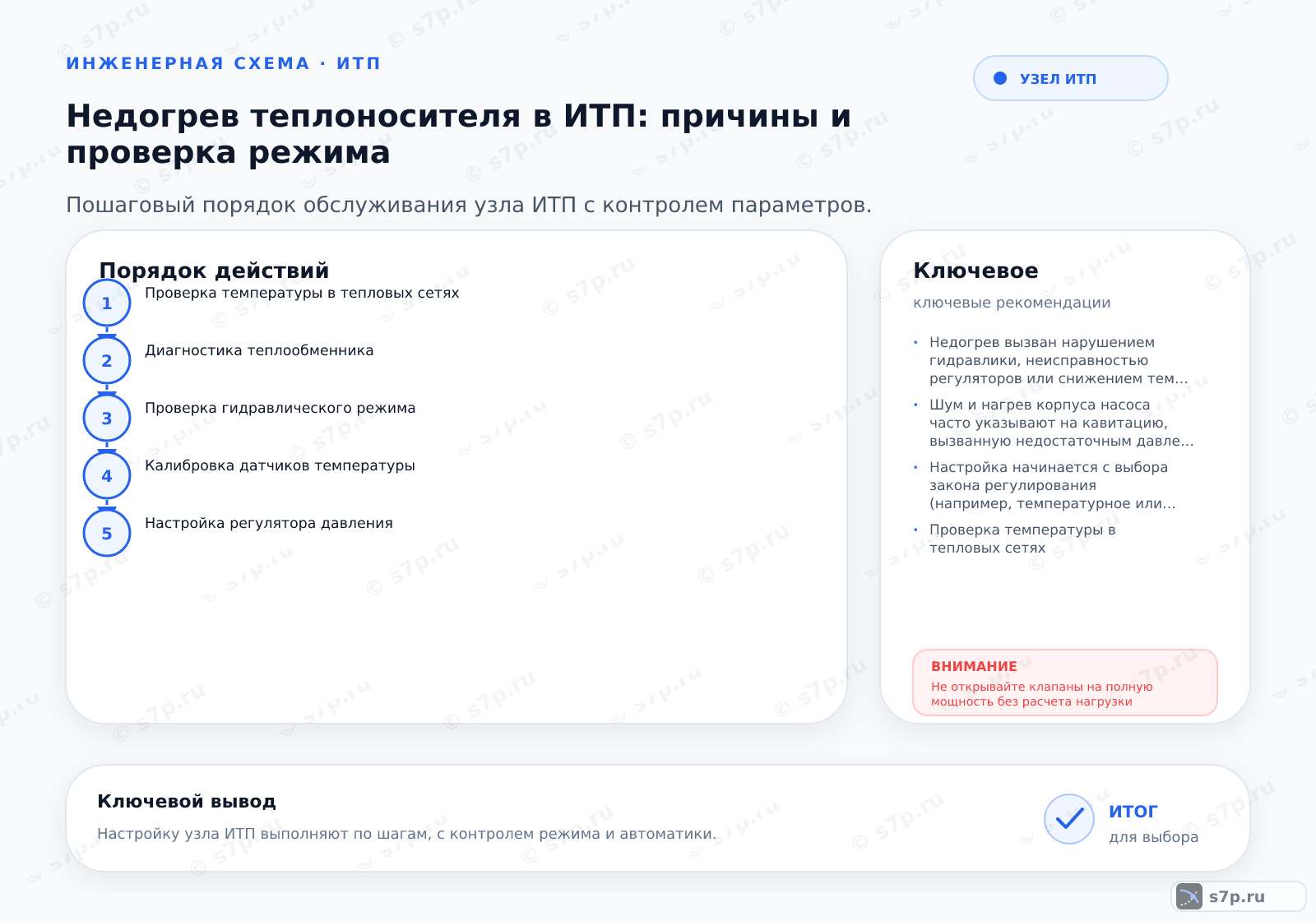

- Шаг 1Проверка температуры в тепловых сетях
- Шаг 2Диагностика теплообменника
- Шаг 3Проверка гидравлического режима
- Шаг 4Калибровка датчиков температуры
- Шаг 5Настройка регулятора давления
3. Симптом -> причина -> решение
Пониженная температура при слабом перепаде давления может указывать на недостаточный расход или закрытую арматуру. Большой перепад на теплообменнике заставляет проверить грязевик и теплообменную поверхность. Если измерения датчика расходятся с контрольным прибором, сначала устраняют ошибку измерения, а не меняют уставку регулятора.
Регулятор, который не меняет положение при отклонении температуры, проверяют по сигналу, приводу и механическому ходу. Насос оценивают по шуму, вибрации, давлению и наличию воздуха. Решение выбирают после разделения причины: очистка фильтра не исправляет датчик, а повышение давления не заменяет промывку загрязнённого теплообменника.
4. Сроки и периодичность
Периодичность связывают с состоянием грязевиков, теплообменника, датчиков и насосов. В таблице приведены интервалы для очистки, химической промывки, калибровки и проверки с указанием паспортов и нормативных источников. Их используют вместе с наблюдением за перепадом давления, температурой и качеством воды, а не вместо осмотра.
После промывки или замены прибора повторяют заполнение, удаление воздуха и контроль измерительных точек. Калибровка датчика без проверки места установки не исключает ошибки из-за плохого контакта со средой. Результаты очистки, проверки насоса и состояния теплообменника фиксируют в журнале, чтобы повторный недогрев можно было сравнить с прежним режимом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Очистка грязевиков | 1 месяц | месяц | инженерная практика; Паспорт ИТП |
| Химическая промывка | 3 года | года | СП 7.13130.2013; Паспорт теплообменника |
| Калибровка датчиков | 1 год | год | ГОСТ 8.000-2015; Паспорт датчика |
| Проверка насосов | 6 месяцев | месяцев | Паспорт насоса; СНиП 41-01-2003 |
5. Предупреждения и чего не делать
Избегайте резких перепадов температуры для теплообменника. Не открывайте клапаны на полную мощность без расчёта нагрузки и не разбирайте трубопровод до проверки давления и безопасного опорожнения участка. Нагрев изменяют постепенно, наблюдая за температурой, перепадом давления и герметичностью соединений.
Химическую промывку подбирают по материалу теплообменника, составу отложений и требованиям к удалению реагента. Не маскируют недогрев повышением уставки, пока не проверены фильтр, насос, датчик и регулятор. После восстановления режима подтверждают результат повторным измерением на обеих сторонах теплообменника.
Частые вопросы
Как отличить недогрев из-за сети от неисправности ИТП?
Сначала измеряют температуру на входе в ИТП и сопоставляют её с температурным графиком. Если входной режим уже понижен, причину ищут на стороне тепловой сети. При нормальном входе проверяют теплообменник, перепад давления, фильтры, насос, датчики и регулятор. Важно фиксировать положение арматуры и фактический расход: одинаковая низкая температура может возникнуть при разных гидравлических причинах, и изменение уставки без измерений только затруднит диагностику.
Почему очистка фильтра не устранила пониженную температуру?
Засор фильтра может быть только одной частью проблемы. После очистки проверяют заполнение, воздух, расход, состояние теплообменной поверхности, положение клапанов и сигнал датчиков. Сравнивают температуры и перепад давления на обеих сторонах теплообменника. Если регулятор не перемещает клапан или насос не создаёт нужный режим, повторная очистка не поможет. Результат оценивают после стабилизации контура, а не сразу после механической операции.
Что выбрать при загрязнённом теплообменнике: настройку или промывку?
Если перепад давления и признаки отложений указывают на загрязнение, сначала рассматривают очистку или химическую промывку с учётом материала аппарата и состава реагента. Настройка регулятора нужна, когда теплообменная поверхность чиста, но клапан или сигнал работают неверно. Эти действия не взаимозаменяемы: повышение уставки не удаляет отложения, а промывка не исправляет ошибочный датчик. После работ повторяют измерения температуры и давления.
Как проверить датчик температуры при поиске недогрева?
Показание датчика сравнивают с контрольным измерением в той же точке и при устойчивом режиме. Затем проверяют место установки, контакт с трубой или средой, кабель, клеммы и вход контроллера. Если сигнал отличается, сначала устраняют измерительную ошибку и только после этого оценивают работу регулятора. Калибровка не заменяет проверки монтажа: плохо установленный прибор может показывать неверно даже после формальной проверки.
Какие данные записать после восстановления режима?
Фиксируют температуру на входе и выходе, давление, перепад на теплообменнике, положение арматуры и состояние фильтра. Дополняют запись результатом проверки насоса, датчиков и регулятора, а также видом выполненной очистки или промывки. Полезно указать исходную причину и реакцию системы после изменения. Такая запись позволяет отличить устойчивое восстановление режима от кратковременного улучшения после перезапуска оборудования.
Что нельзя делать при разборке участка с недогревом?
Нельзя открывать соединение до проверки давления, безопасного опорожнения и охлаждения участка. Не следует резко открывать клапаны или повышать уставку без оценки нагрузки, поскольку это создаёт ударный режим и может повредить теплообменник. Химическую промывку выполняют с совместимым реагентом и последующим удалением среды. Перед запуском проверяют герметичность, заполнение, удаление воздуха и реакцию защитных устройств.
