Наладка ИТП после монтажа переводит собранную систему в рабочий режим через промывку контуров, гидравлическое испытание, балансировку и настройку автоматики. Готовность подтверждают заполнение и удаление воздуха, соответствие положения арматуры схеме, фактическое движение клапанов, устойчивые расход и давление, а также нормальные шум, вибрация, температура и работа защит.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Промывка тепловых контуров химическим реагентом
- 2Шаг 2
Гидравлическое испытание на прочность
- 3Шаг 3
Балансировка гидравлических режимов
- 4Шаг 4
Настройка сервоприводов клапанов
- 5Шаг 5
Проверка работы автоматики безопасности
- 6Шаг 6
Запуск насосов в рабочем режиме
- 7Шаг 7
Передача пункта в эксплуатацию

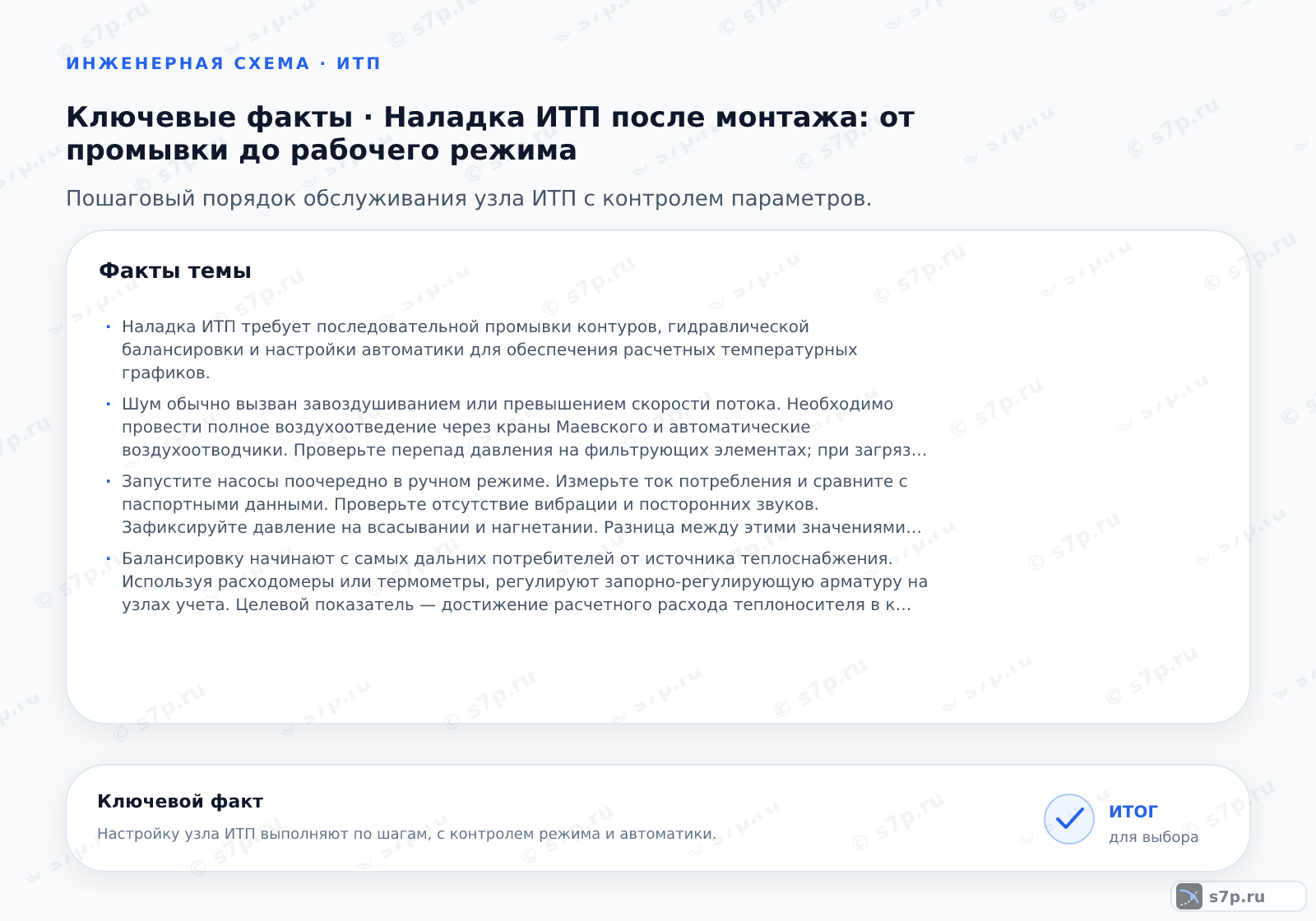

1. Коротко: Наладка ИТП после монтажа: от промывки до рабочего режима за несколько шагов
Наладку начинают после проверки собранной схемы, заполнения контуров и доступности точек измерения. Промывка удаляет загрязнения, оставшиеся после монтажа, а гидравлическое испытание показывает прочность и плотность соединений. Эти операции разделяют с настройкой автоматики: иначе изменение уставки может скрыть засор или негерметичность.
Перед запуском сопоставляют положение арматуры, направление потока и показания приборов с проектным режимом. Контур с воздухом или загрязнённым фильтром нельзя считать готовым к балансировке. Наладчик фиксирует исходные показания, действия и реакцию оборудования, чтобы последующее изменение режима имело проверяемую причину.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».

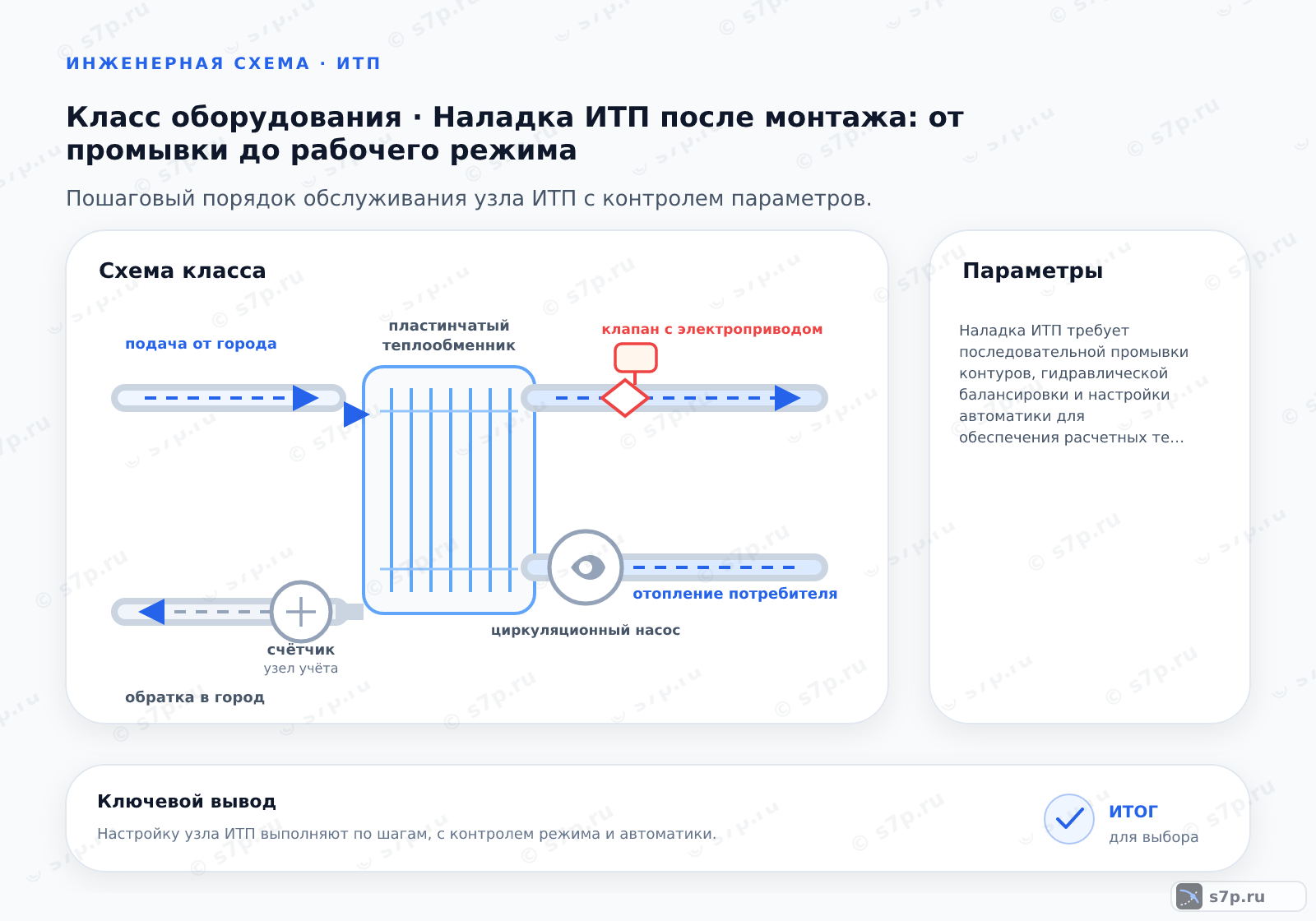

2. Пошаговый порядок
Работы ведут по последовательности: промывают тепловые контуры, проводят испытание, затем балансируют гидравлические режимы. После этого настраивают сервоприводы клапанов и проверяют автоматику безопасности. Запуск насосов выполняют только после подтверждения заполнения и удаления воздуха, когда поток может проходить через предусмотренные участки схемы.
При настройке сервопривода проверяют не только команду, но и фактическое перемещение клапана. Балансировку оценивают по распределению расхода и перепадам давления в связанных ветвях. Завершающий запуск сопровождают наблюдением за шумом, вибрацией, температурой и реакцией защит, после чего пункт передают в эксплуатацию с зафиксированными режимами.
3. Симптом -> причина -> решение
Шум после запуска сначала связывают с воздухом, высокой скоростью потока или загрязнённым фильтром. Проверяют воздухоотводчики и краны Маевского, затем смотрят перепад давления на фильтрующем элементе. Если гидравлика исправна, сравнивают диаметр труб, перепады высот и фактическое направление движения с рабочей схемой.
Клапан, который не реагирует на команду, проверяют по питанию привода, механическому ходу и сигналу контроллера. Отклонение температуры при исправном приводе требует проверки балансировки и измерительных точек. Исправление выбирают после отделения причины от симптома: очистка фильтра не заменяет ремонт привода, а повторная команда не устраняет воздух в контуре.
4. Сроки и периодичность
Периодичность наладки после ввода связывают с состоянием фильтров, результатами гидроиспытаний и требованиями паспорта. Для фильтров и теплоносителя в таблице приведены ориентиры с указанием необходимости сверки. Их используют как рабочую запись, а не как замену осмотру и анализу фактического режима.
Повторный контроль нужен после вмешательства в трубопроводы, клапаны, насосы или автоматику. При нём снова проверяют заполнение, отсутствие воздуха, балансировку и реакцию защит. Данные о гидроиспытании, очистке и замене среды хранят вместе с паспортом узла, чтобы следующий запуск начинался с известного состояния.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Очистка фильтров (год) | 1 год | год | инженерная практика; сверить по паспорту |
| Очистка фильтров (год) | 1 год | год | ПУЭ; ПБ |
| Гидроиспытания | 5 лет | лет | СП 73.13330.2016 |
| Замена теплоносителя | 3 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Проверяйте заземление насосов. Не превышайте рабочее давление. Перед пробным запуском убеждаются, что защитный проводник подключён, ограждения установлены, а горячие и подвижные части доступны только для штатного обслуживания. Пуск при закрытом или не заполненном участке искажает результат наладки и создаёт риск повреждения оборудования.
Не исправляют шум повышением или снижением уставки, пока не проверены воздух, фильтр, клапан и направление потока. Химическую промывку проводят только с учётом совместимости реагента с материалами контура и последующим удалением среды. Перед передачей в эксплуатацию фиксируют фактическую реакцию автоматики, насосов и защитных устройств.
Частые вопросы
С чего начать наладку после окончания монтажа?
Начинают с осмотра схемы, заполнения контуров, положения арматуры и доступности точек измерения. Затем промывают участки, проверяют прочность и плотность, удаляют воздух и только после этого переходят к балансировке. Исходные показания записывают до изменения уставок. Такой порядок помогает отделить засор, негерметичность или воздушную пробку от ошибки регулирования и не скрывает механическую причину командой автоматики.
Почему насосы шумят после промывки и запуска?
Шум часто связан с оставшимся воздухом, высокой скоростью потока или загрязнённым фильтром. Проверяют краны Маевского и автоматические воздухоотводчики, затем сравнивают перепад давления на фильтре с рабочим состоянием. Если шум сохраняется, осматривают диаметры труб, перепады высот, крепление агрегата и направление потока. Повышать уставку или менять режим насоса до этой проверки не следует: это может усилить симптом и затруднить поиск причины.
Как сопоставить настройку сервопривода с фактическим движением клапана?
Проверяют наличие питания и управляющего сигнала, затем наблюдают полный механический ход привода и положение клапана на каждом направлении команды. Отдельно убеждаются, что шток не заклинивает, арматура установлена по потоку, а обратная связь соответствует реальному положению. Если команда меняется, а температура или расход остаются прежними, проверяют балансировку, фильтр и измерительные точки. Настройка контроллера не исправляет механическое препятствие.
Когда нужна повторная наладка работающего пункта?
Повторную наладку выполняют после вмешательства в трубопроводы, насосы, клапаны, датчики или шкаф автоматики, а также после промывки и замены теплоносителя. Поводом служат устойчивый шум, отклонение температуры, неравномерный расход или срабатывание защиты. Сначала фиксируют фактические показания и состояние фильтров, затем повторяют проверку заполнения, удаления воздуха и балансировки. Изменение одной уставки без повторного контроля всей схемы недостаточно.
Что сравнить при выборе режима работы насосов?
Сравнивают фактический расход, перепад давления, шум, вибрацию и реакцию автоматики при одинаковом состоянии арматуры и фильтров. Режим с большей скоростью не считается лучшим, если он вызывает шум или уводит систему от балансировки. При выборе учитывают рабочую точку, паспорт насоса, состояние теплоносителя и возможность безопасно наблюдать измерительные приборы. Итог подтверждают повторным замером после стабилизации контура.
Какие условия фиксируют перед передачей ИТП в эксплуатацию?
Фиксируют результат промывки, гидравлического испытания, балансировки, настройки клапанов и проверки автоматики безопасности. В записи указывают положение арматуры, состояние фильтров, показания приборов, реакцию насосов и замечания по шуму или вибрации. Отдельно подтверждают заземление и отсутствие утечек. Передача возможна после устранения замечаний и проверки рабочего режима, а паспорт и результаты наладки оставляют доступными для обслуживающего персонала.
