Главное

Монтаж ИТП выполняют по проектной схеме: сначала готовят помещение и основание, затем устанавливают теплообменники, насосы, трубопроводы, арматуру, приборы учёта и автоматику. Контроль включает соосность, направление потока, доступ к узлам, независимость трубной обвязки, гидравлическое испытание, промывку, герметичность соединений и правильность сигналов.

данные обновлены 2026-10-21 ·

СЛОЖНОСТЬСредняя
ВРЕМЯ30–60 мин
ИНСТРУМЕНТЫключи, мультиметр, манометр
ЗАПЧАСТИпрокладки и расходные материалы

Пошагово

Внимание. Перед работой отключите питание, перекройте подачу и дождитесь безопасной температуры теплоносителя. Для газового оборудования привлекайте квалифицированного специалиста.
  1. 1
    Шаг 1

    Подготовка площадки: очистка, выравнивание, нанесение осей для установки оборудования.

  2. 2
    Шаг 2

    Монтаж теплообменников и насосов на виброизолирующие основания.

  3. 3
    Шаг 3

    Установка трубопроводов, арматуры и приборов учета с соблюдением прямых участков.

  4. 4
    Шаг 4

    Прокладка кабельных трасс и подключение датчиков к шкафу автоматики.

  5. 5
    Шаг 5

    Теплоизоляция трубопроводов и оборудования с герметизацией стыков.

  6. 6
    Шаг 6

    Гидравлическое испытание системы на прочность и плотность.

  7. 7
    Шаг 7

    Промывка системы и пусконаладочные работы с настройкой автоматики.

1. Коротко: Монтаж ИТП: последовательность работ и контроль узлов за несколько шагов

Монтаж начинают с проверки проектной схемы, состава оборудования и готовности помещения. На площадке убирают посторонние предметы, выравнивают основание и наносят оси, чтобы положение теплообменников, насосов и трубопроводов можно было сверить до закрепления. Отдельно оставляют доступ к фильтрам, арматуре, приборам учёта и шкафу автоматики.

До перехода к трубной обвязке сопоставляют маркировку агрегатов с паспортами и направление будущего потока. Основания с виброизоляцией не заменяют проверку крепежа: нагрузка от труб не должна передаваться на корпус насоса или теплообменника. Такой контроль заранее выявляет несовместимое расположение и облегчает последующую наладку.

Монтаж ИТП: последовательность работ и контроль узлов

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировка систем через ИТП

Смежная тема кластера «Гидравлика и балансировка ИТП».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
Блочный тепловой пункт БТП

Смежная тема кластера «Блочные и модульные ИТП».

открыть тему →
БТП или стационарный ИТП

Смежная тема кластера «Блочные и модульные ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →

2. Пошаговый порядок

После подготовки площадки устанавливают теплообменники и насосы, затем собирают трубопроводы, арматуру и приборы учёта. Прямые участки и направление движения сверяют со схемой, а фланцы и резьбовые соединения собирают с доступом для осмотра. Кабельные трассы прокладывают отдельно от зон возможных протечек и выводят датчики к шкафу автоматики.

Завершённую обвязку теплоизолируют, герметизируют стыки и проверяют, что изоляция не закрывает дренажи, краны и места измерений. Перед пусконаладкой выполняют гидравлическое испытание на прочность и плотность, затем промывают контуры. При вводе автоматики сначала убеждаются в правильности сигналов, после чего переходят к рабочей настройке.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

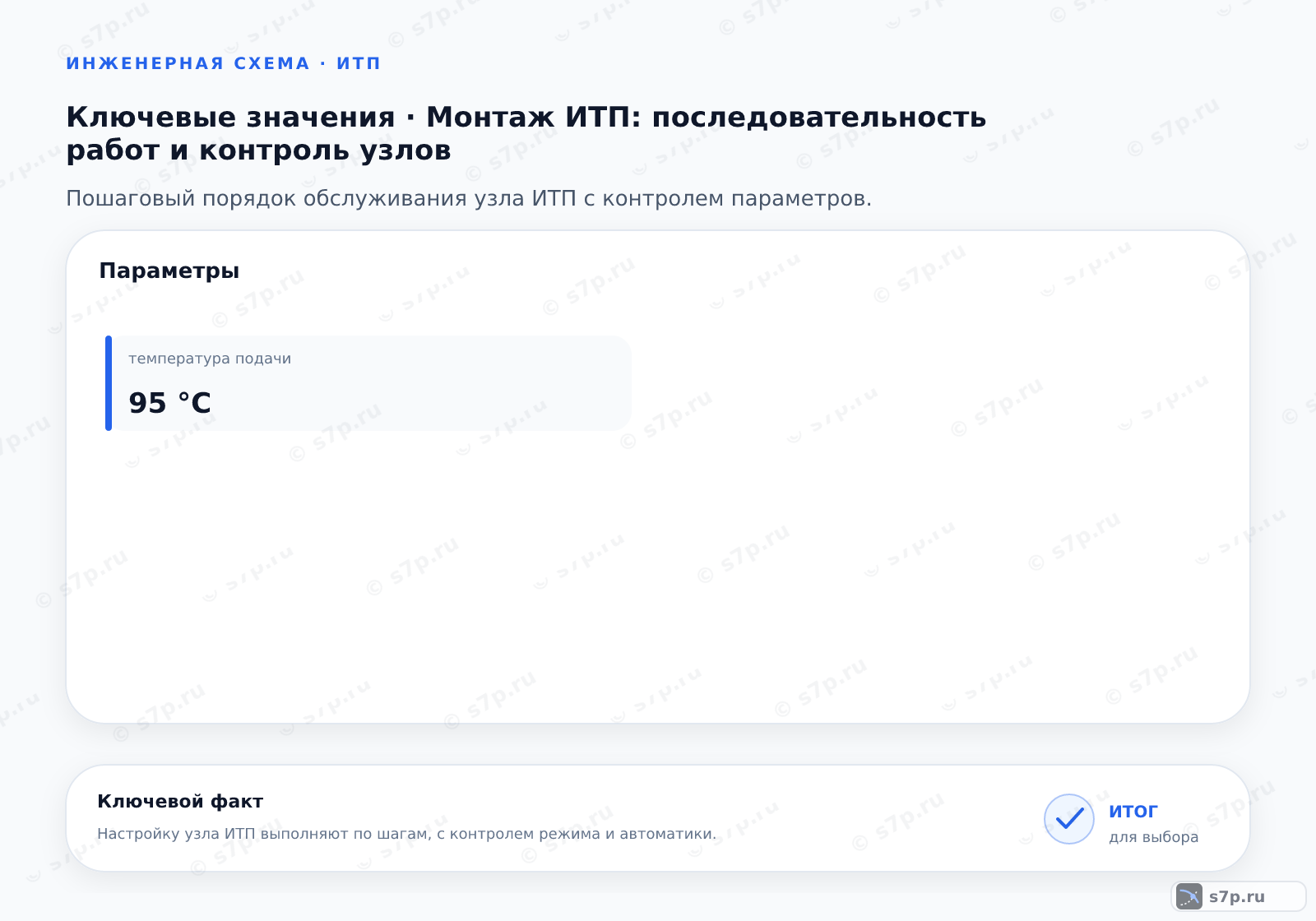

Карточки ключевых значений темы «Монтаж ИТП: последовательность работ и контроль узлов»: температура подачи — 95 °C

3. Симптом -> причина -> решение

Следы воды у фланцев или резьбовых соединений требуют остановки операции и проверки поверхности, прокладки и затяжки. Если после монтажа появляется вибрация, осматривают опоры, крепёж и независимость трубной линии от корпуса агрегата. Изменение положения оборудования без сверки с осями может создать дополнительное напряжение в обвязке.

Сбой датчика или отсутствие сигнала в шкафу автоматики отделяют от механической неисправности проверкой кабеля, клемм и маркировки. При неплотности сначала снимают давление безопасным способом, затем устраняют причину и повторяют контроль. Восстановление изоляции выполняют только после того, как соединение и приборы доступны для осмотра.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

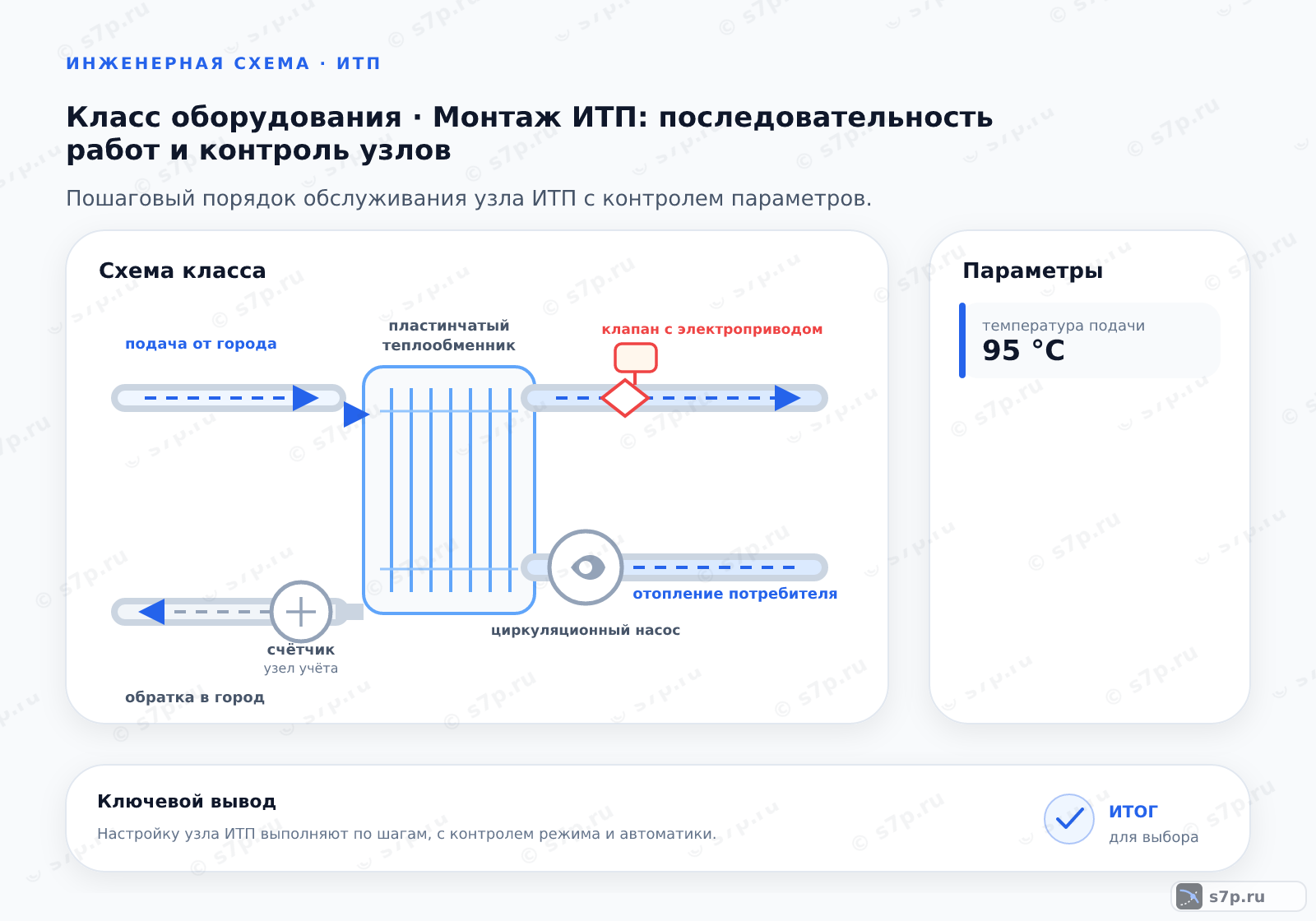

Схема класса «узел ИТП» для темы «Монтаж ИТП: последовательность работ и контроль узлов»: ключевые параметры — температура подачи — 95 °C

4. Сроки и периодичность

Периодические операции распределяют между измерительной частью, фильтрами и электрической безопасностью. Манометры направляют на поверку по указанному в таблице источнику, а очистку фильтров связывают с фактическим загрязнением и паспортом узла. Запись о каждой операции должна содержать состояние до работы и результат после неё.

Заземление проверяют отдельно от гидравлической герметичности: отсутствие течи не подтверждает исправность защитного проводника. При контроле сверяют клеммы, доступные соединения и состояние шкафа. Если условия эксплуатации изменились, периодичность пересматривают по проекту, паспорту оборудования и применимому документу, не заменяя проверку формальной отметкой.

Сроки и периодичность
ПараметрЗначениеЕдиницаИсточник
Поверка манометров1.5 годагодаГОСТ 2405-2012
Очистка фильтров3 месяцамесяцаИнженерная практика
Проверка заземления (год)1 годгодПУЭ; ГОСТ 12.1.019
Проверка заземления (год)1 годгодСП 73.13330.2014

5. Предупреждения и чего не делать

Избегайте коротких замыканий в щите. Перед подключением проверяют отсутствие повреждений изоляции, соответствие маркировки и надёжность клемм, а работы выполняют при снятом питании. Вода из опрессовки или промывки не должна попадать в шкаф автоматики и кабельные вводы.

Не приступают к испытанию или запуску, если участок находится под давлением, соединение недоступно для осмотра либо не завершена установка защитных устройств. После устранения замечаний повторно проверяют герметичность, направление потока и работу датчиков. Результат фиксируют по фактическому состоянию смонтированного узла, а не по одному признаку готовности.

Частые вопросы

Как проверить готовность помещения перед сборкой узла?

Сверяют проектную схему с фактическим помещением, убирают посторонние предметы, выравнивают основание и наносят оси. Затем проверяют проходы для обслуживания, места установки теплообменников и насосов, доступ к фильтрам, арматуре и приборам учёта. Отдельно оценивают трассы кабелей и защиту шкафа автоматики от воды. Если оборудование нельзя осмотреть или демонтировать без разборки соседних участков, компоновку меняют до начала монтажа.

Почему после установки появляются течи на обвязке?

Причину ищут в поверхности фланца, прокладке, резьбе, крепеже или напряжении от трубопровода. Сначала участок выводят из опасного режима и безопасно сбрасывают давление, затем осматривают соединение и соседние опоры. Простая подтяжка не помогает, если прокладка повреждена или труба тянет корпус агрегата. После устранения причины соединение снова проверяют на плотность, а теплоизоляцию восстанавливают только после контрольного осмотра.

Чем отличается монтаж насоса на виброизоляции от жёсткой установки?

Виброизолирующее основание уменьшает передачу колебаний на площадку, но не отменяет требования к крепежу и соосности обвязки. При жёсткой установке особенно внимательно проверяют опоры и нагрузку от труб, чтобы корпус не принимал усилия от неточной сборки. Сравнивать решения нужно по массе агрегата, конструкции помещения, доступному обслуживанию и требованиям паспорта. Трубопровод в обоих вариантах должен иметь собственную опору и свободный доступ к соединениям.

Как подключить датчики к шкафу автоматики без ошибок?

Сначала сопоставляют маркировку датчика, кабеля и клеммы со схемой, затем проверяют целостность изоляции и надёжность контактов при снятом питании. Кабельные трассы прокладывают так, чтобы вода от испытаний или промывки не попадала в шкаф. После подключения сравнивают сигнал с фактическим состоянием узла и только затем передают его регулятору. Неверная полярность, перепутанный канал или слабая клемма искажают последующую настройку.

Как организовать контроль смонтированного ИТП после работ?

Контроль ведут от механической сборки к испытанию и затем к пусконаладке. Осматривают крепления, сварные и резьбовые соединения, направление потока, изоляцию, дренажи и доступ к приборам. После гидравлической проверки промывают контуры и наблюдают за реакцией автоматики. В журнале фиксируют исходные показания, обнаруженные замечания и результат повторной проверки. Это позволяет отличить устранённый дефект от временного отсутствия симптома.

Что делать, если короткое замыкание возникло во время монтажа?

Работу прекращают, снимают питание предусмотренным способом и не включают щит повторно до поиска причины. Проверяют повреждение изоляции, кабельные вводы, клеммы, следы влаги и ошибочное соединение цепей. Вода после опрессовки или промывки должна быть удалена из зоны шкафа, но просушивание не заменяет измерение состояния изоляции. После ремонта повторяют электрический контроль и проверяют работу защитных устройств до запуска насосов.

Не нашли свой вопрос?

ТЕРМИНЫ

Наведите или перейдите к термину, чтобы увидеть короткое определение:

ТеплообменникТеплообменник— аппарат, передающий теплоту от одного теплоносителя к другому через разделяющую их стенку без смешения потоков, используемый для нагрева воды в системе ГВС или отопления.Глоссарий →НасосНасос— гидравлическая машина, предназначенная для перемещения жидкостей или газожидкостных смесей путем передачи им механической энергии от вала привода, что приводит к увеличению давления и кинетической энергии потока.Глоссарий →МанометрМанометр— прибор для измерения избыточного давления жидкостей, газов и паров, работающий на принципе деформации упругого элемента (трубки Бурдона) под действием давления измеряемой среды.Глоссарий →
