Компенсаторы в ИТП принимают температурные перемещения трубопровода и передают усилия на предусмотренные опоры, сохраняя работоспособность соединений и теплообменного оборудования. Выбор связывают с материалом трубы, направлением движения, давлением 1,6 бар, температурой 95 °C и требуемым ходом, а монтаж — с неподвижными точками, направляющими, опрессовкой и проверкой герметичности.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Рассчитать температурное удлинение участка трубы по формуле с учетом разницы монтажной и рабочей температур.
- 2Шаг 2
Выбрать тип и модель компенсатора с учетом давления, температуры и требуемого хода.
- 3Шаг 3
Установить жесткие опоры с обеих сторон компенсатора для фиксации точки нулевого перемещения.
- 4Шаг 4
Установить направляющие опоры между жесткими опорами для предотвращения бокового смещения.
- 5Шаг 5
При монтаже в холодное время выполнить предварительную растяжку или сжатие компенсатора.
- 6Шаг 6
Провести опрессовку системы и проверить герметичность соединений и состояние компенсатора.

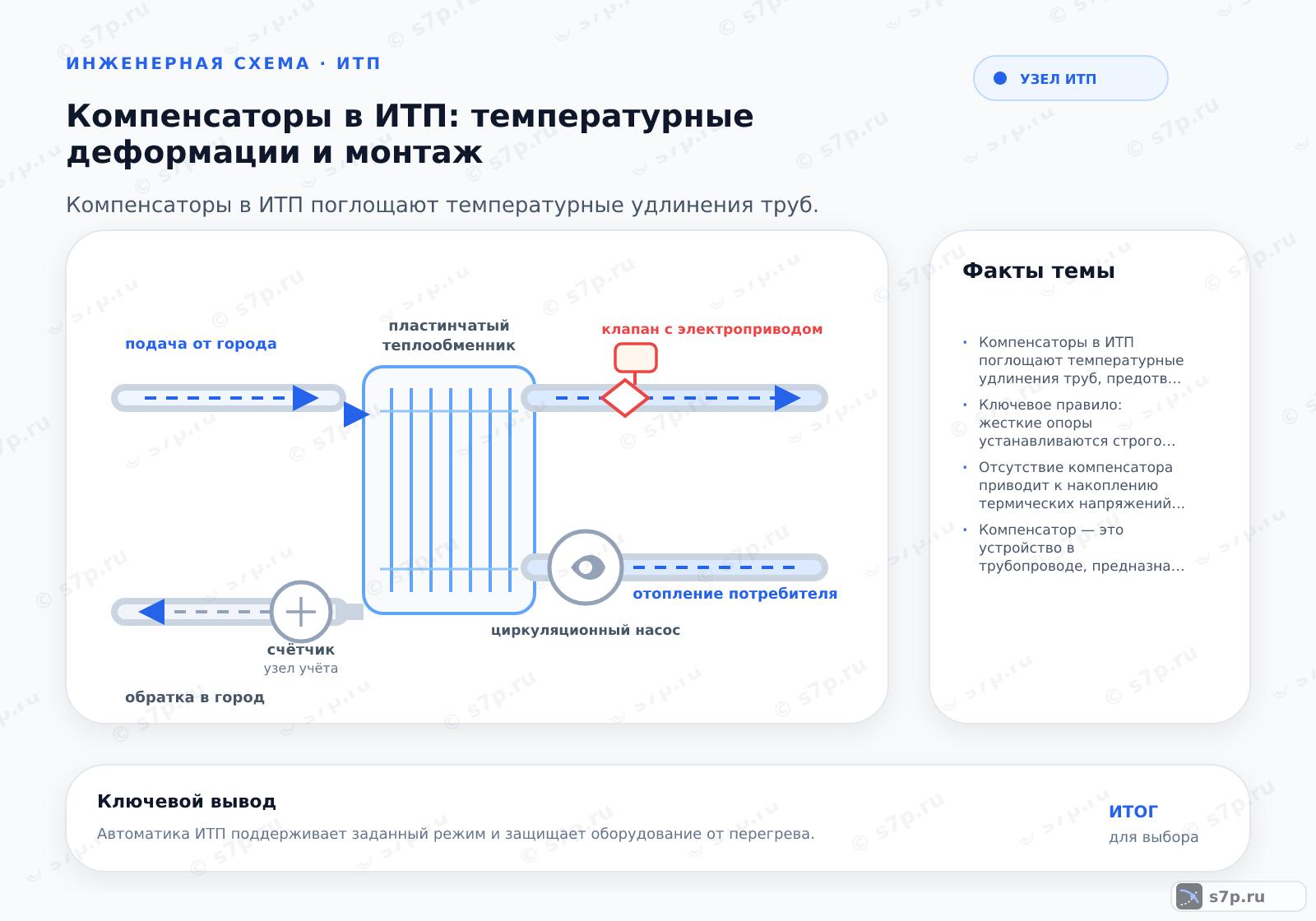

1. Что такое компенсаторы в ИТП
Компенсатор в ИТП принимает перемещение трубопровода, возникающее при изменении температуры, и передаёт усилие на предусмотренные опоры. Он работает не отдельно от трассы: нужны неподвижные точки, направляющие элементы и участок трубы, на котором движение может происходить без заклинивания. Ошибка в опорах сводит назначение устройства на нет.
При выборе смотрят на материал трубы, направление перемещения, давление, температуру и монтажные условия. Сильфонный, пластинчатый и сальниковый варианты имеют разные требования к обслуживанию и ограничению боковой нагрузки. Схему компенсирования проверяют до установки, чтобы соединения и теплообменник не воспринимали лишнее усилие.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Устройство и принцип работы
Последовательность монтажа начинается с расчёта температурного удлинения по разнице монтажной и рабочей температур. Затем выбирают тип и модель по давлению, температуре и требуемому ходу. Неподвижные опоры фиксируют точку нулевого перемещения, а направляющие удерживают трубу от бокового ухода.
При монтаже в холодное время компенсатор предварительно растягивают или сжимают по расчётной схеме. После сборки проводят опрессовку, проверяют герметичность соединений и состояние опор. Нельзя передавать на компенсатор вес соседнего участка или случайное смещение, не предусмотренное проектом.
3. Ключевые параметры
В таблице указаны коэффициент температурного расширения 0.012 мм/(м·°C), допустимое давление 1.6 бар, максимальная температура 95 °C и температура обратки 70 °C. При монтаже используют температуру 20 °C. Эти значения используют для согласования хода и прочности, а окончательный предел сверяют с паспортом компенсатора.
Параметры рассматривают совместно: изменение температуры задаёт перемещение, длина участка переводит его в ход, а давление и температура ограничивают применение. Если опоры установлены иначе, чем в расчётной схеме, даже правильно выбранная модель работает в другом режиме. Поэтому после монтажа проверяют положение направляющих и неподвижных точек.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Коэффициент температурного расширения | 0.012 мм/(м·°C) | мм/(м·°C) | СП 60.13330.2020, таблица 1 |
| Допустимое давление | 1.6 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 95 °C | °C | СП 60.13330.2020, таблица 1 |
| Температура обратки | 70 °C | °C | СП 60.13330.2020, таблица 1 |
| Температура монтажа | 20 °C | °C | СП 60.13330.2020, раздел 9 |

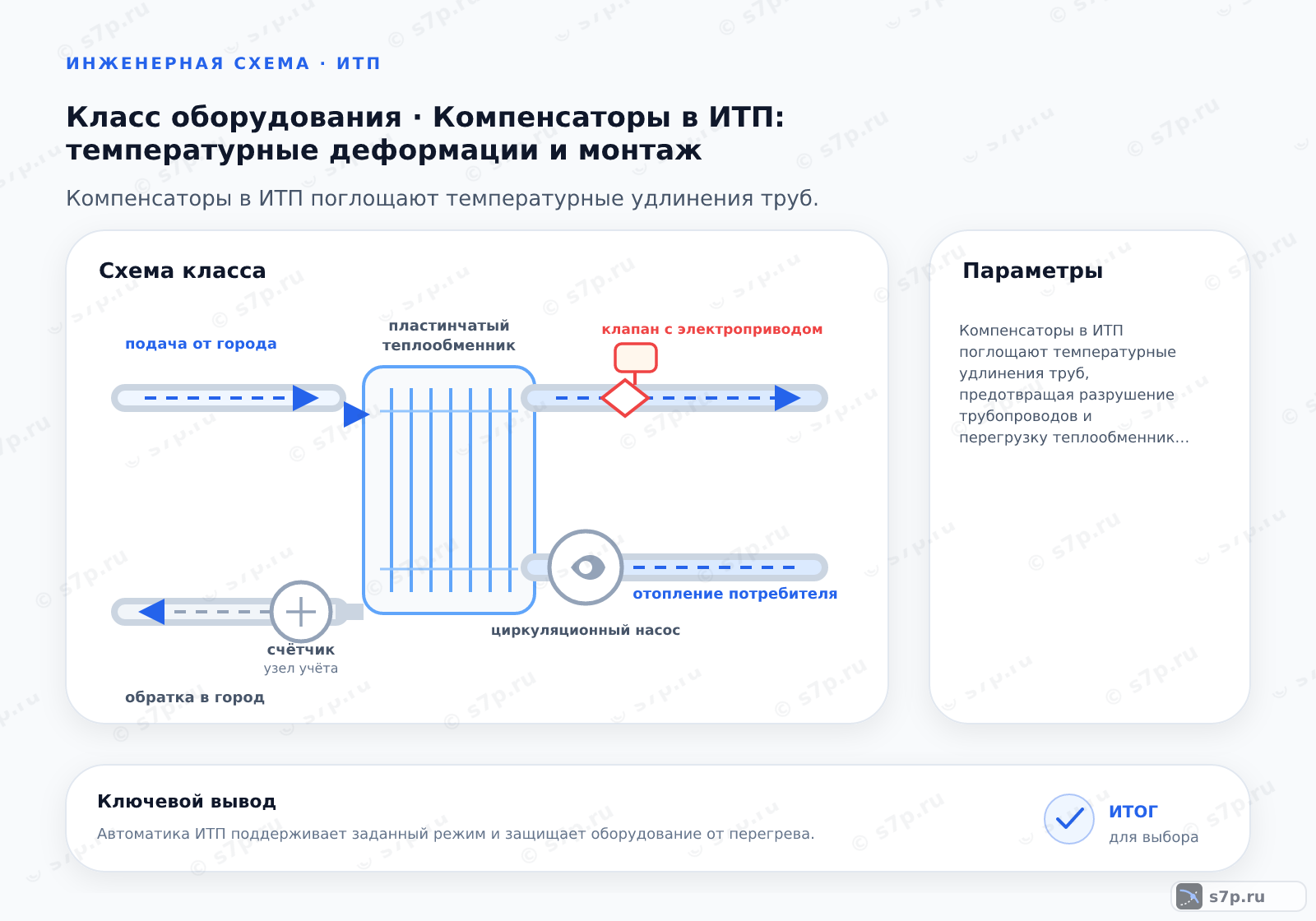

4. Схема работы
В схеме одна неподвижная точка разделяет участки движения, а направляющие опоры удерживают трубу на заданной оси. При нагреве компенсатор принимает удлинение, при охлаждении возвращает его в обратном направлении. Фланцы, теплообменник и арматура не должны становиться случайными ограничителями хода.
Состояние схемы оценивают по доступным опорам, зазорам, герметичности и фактическому положению компенсатора. Если устройство выгнуто в сторону или опора заклинила, сначала устраняют механическую причину. Опрессовка и рабочий прогрев должны подтверждать, что движение проходит по предусмотренной траектории.
5. Виды и разновидности
Сильфонный компенсатор компактен, не требует обычного обслуживания, но чувствителен к боковым нагрузкам. Пластинчатый вариант требует места для изгиба, отличается простой конструкцией и надёжностью. Сальниковый вариант зависит от состояния уплотнения и может пропускать среду, поэтому его эксплуатацию связывают с доступом для осмотра.
Сравнение начинают с направления перемещения и условий трассы, а не с габарита корпуса. Для каждого типа проверяют опирание, возможность осмотра, герметичность и совместимость с температурой и давлением. Выбор меняется, если в помещении нет места для изгиба или невозможно обеспечить нужную неподвижную точку.
| Значение | Источник |
|---|---|
| Сильфонный компенсатор: компактный, не требует обслуживания, чувствителен к боковым нагрузкам. | — |
| Пластиинчатый компенсатор: требует места для изгиба, надежен, прост в изготовлении. | — |
| Сальниковый компенсатор: требует уплотнения, возможен, подвержен протечкам, устаревший тип. | — |
6. На что влияет и зачем нужно
Сильфонный компенсатор позволяет разместить узел компактнее, когда трасса ИТП ограничена по месту. Его польза проявляется только при правильном направлении перемещения и отсутствии боковой нагрузки. Опоры распределяют усилия по трубопроводу и не дают компенсатору принять вес, вибрацию или перекос соседних участков.
Правила опирания защищают также арматуру и фланцевые соединения от повторяющегося напряжения. При осмотре проверяют крепления, направляющие, следы касания, коррозию и герметичность. Если положение трубы изменилось после прогрева, сравнивают его с проектной схемой до продолжения эксплуатации.
7. Частые ошибки и на что смотреть
При зимнем монтаже предварительная растяжка или сжатие компенсатора задаёт положение, рассчитанное для последующего прогрева. Если эту операцию пропустить, ход распределяется иначе, а опоры и соединения получают непредусмотренную нагрузку. Перед пуском проверяют фиксацию устройства и соответствие монтажного положения схеме.
Ресурс компенсатора определяют по паспорту и фактическим условиям работы. После опрессовки осматривают сильфон или уплотнение, фланцы и направляющие. Течь, перекос или заклинивание не устраняют повышением давления: участок останавливают, выясняют причину и восстанавливают правильное опирание.
Частые вопросы
Зачем компенсатору нужны неподвижные и направляющие опоры?
Неподвижная опора задаёт точку, относительно которой труба перемещается, а направляющие удерживают её на оси и не дают уйти в сторону. Компенсатор должен принимать предусмотренный ход, но не вес соседней трубы, перекос или вибрацию. Поэтому положение опор проверяют вместе с зазорами, фланцами, арматурой и доступом для осмотра.
Как выбрать тип компенсатора для трассы ИТП?
Сначала определяют направление и величину перемещения, температуру, давление, материал трубы и доступное место. Сильфонный вариант компактен, но чувствителен к боковой нагрузке; пластинчатому требуется место для изгиба; сальниковый зависит от состояния уплотнения. После выбора проверяют опоры, герметичность, обслуживание и соответствие паспорту конкретной модели.
Какие значения используют для оценки хода?
В таблице приведён коэффициент температурного расширения 0.012 мм/(м·°C), допустимое давление 1.6 бар, максимальная температура 95 °C, температура обратки 70 °C и температура монтажа 20 °C. Коэффициент связывают с длиной участка и разницей температур, чтобы получить перемещение. Давление и температура дополнительно ограничивают допустимое исполнение компенсатора.
Что меняется при монтаже в холодное время?
При холодном монтаже положение компенсатора отличается от положения при рабочем прогреве, поэтому по схеме выполняют предварительную растяжку или сжатие. После сборки проверяют фиксацию опор, доступный ход и отсутствие боковой нагрузки. Затем проводят опрессовку, осматривают соединения и только после устранения перекоса переходят к прогреву участка.
Какие признаки указывают на неправильную работу компенсатора?
Поводом для проверки служат перекос устройства, касание трубы, течь, заклинившая направляющая опора или изменение положения фланцев после прогрева. Сначала осматривают неподвижные точки, зазоры и крепления, затем сравнивают фактическое движение с проектной схемой. Повышением давления такую неисправность не устраняют: сначала восстанавливают правильное опирание и направление хода.
Как предварительная растяжка связана с ресурсом?
Предварительная растяжка задаёт монтажное положение, из которого компенсатор воспринимает последующее расширение и укорочение. Если её пропустить, ход и усилия распределяются иначе, а опоры и соединения получают непредусмотренную нагрузку. Ресурс определяют по паспорту и условиям работы; после опрессовки проверяют сильфон или уплотнение, фланцы и направляющие.
