Для ИТП категория надёжности теплоснабжения задаёт требования к сохранению подачи при отказе оборудования, источника питания или участка схемы. Её оценивают по проектной схеме, резервным насосам и автоматике; расчётный набор включает 100 кВт тепловой мощности, расход 4,3 м³/ч и напор 25 м, а пригодность резерва подтверждают сохранением требуемого режима.
данные обновлены 2026-10-21 ·
1. Как подобрать Категория надёжности теплоснабжения: как она влияет на ИТП: суть
Категория надёжности теплоснабжения задаёт требования к сохранению подачи при отказе оборудования, источника питания или отдельного участка схемы. Для ИТП это связано с резервными насосами, электропитанием, запорной арматурой и возможностью переключения. Решение принимают по назначению потребителя и проектной схеме, а не по одному названию категории.
При проверке рассматривают нормальный и отказовый режимы, доступность резервного оборудования и порядок возврата к штатной работе. Резерв не считается рабочим, пока не подтверждены его готовность, направление потока и совместимость с автоматикой. Эти условия должны быть видны на схеме и в эксплуатационных записях.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Калькулятор подбора

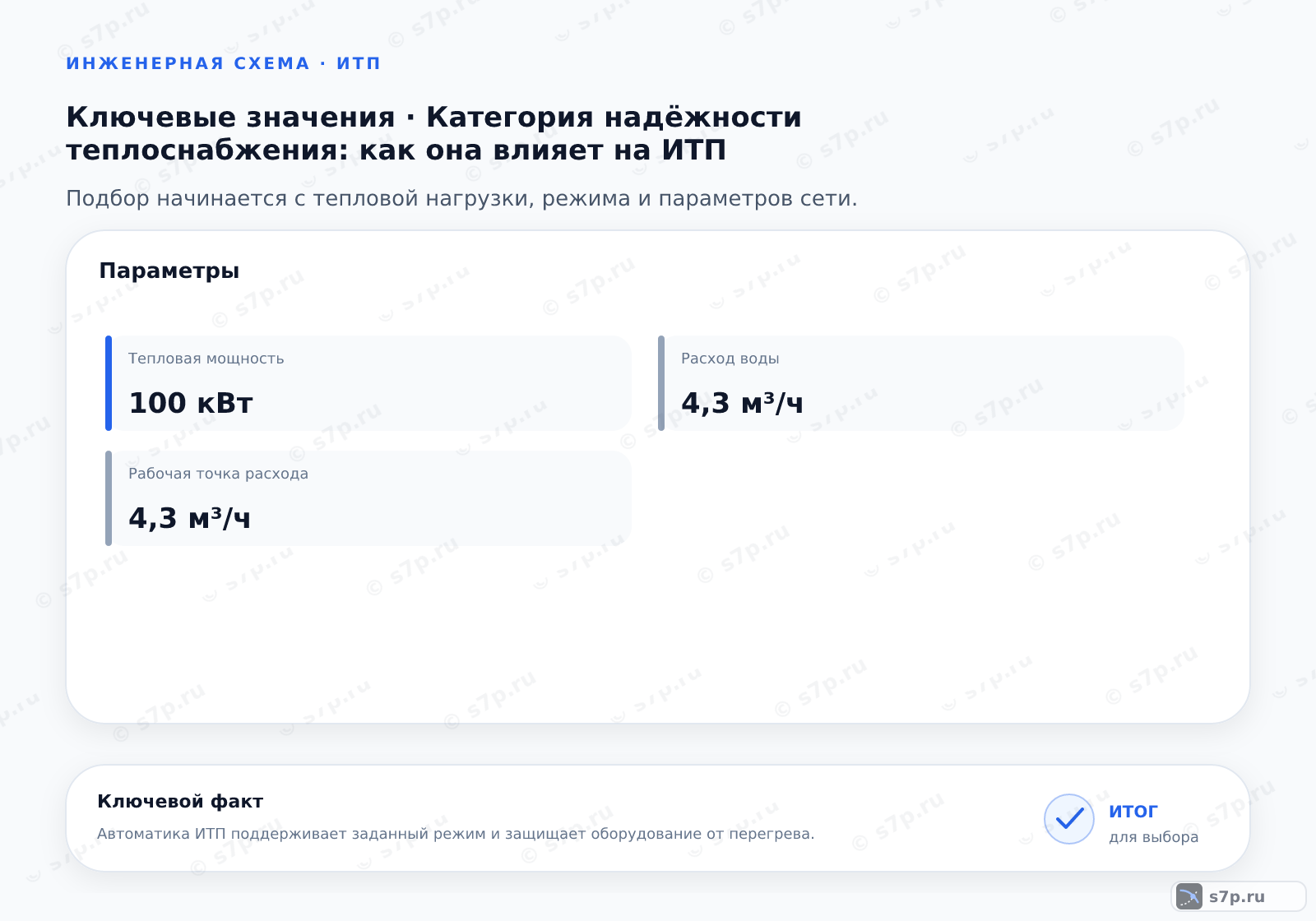

Для расчётной проверки в таблице приведены тепловая мощность 100 кВт, рабочая точка расхода 4.3 м³/ч, рабочая точка напора 25 м, давление в сети 4 бар, температура подачи 95 °C и коэффициент полезного действия 0.92. Набор показывает связь между нагрузкой, гидравликой и тепловым режимом, но не отменяет анализа отказовых состояний.
После определения рабочей точки проверяют, способен ли резервный насос работать в той же схеме, а автоматика — обнаружить отказ и выполнить предусмотренное переключение. Сверяют направление клапанов, питание, доступ для обслуживания и фактическую характеристику насоса. Любое отличие от проекта фиксируют до пуска.
3. Исходные данные для расчёта
Исходные данные для категории надёжности включают назначение потребителя, тепловую нагрузку, рабочие точки насосов, давление и температуру сети, а также состав резервирования. В таблице численные значения относятся к одному расчётному набору и должны рассматриваться вместе с описанием схемы и источника питания.
Перед выбором резервного оборудования проверяют, что оно покрывает нужный расход и напор, а его арматура не создаёт закрытый путь для насоса. Отдельно оценивают время обнаружения отказа и безопасное состояние при потере питания. Если исходных сведений недостаточно, сначала уточняют схему, а не подставляют условный показатель.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Тепловая мощность | 100 кВт | кВт | инженерная практика |
| Рабочая точка расхода | 4.3 м³/ч | м³/ч | инженерная практика |
| Рабочая точка напора | 25 м | м | инженерная практика |
| Давление в сети | 4 бар | бар | инженерная практика |
| Температура подачи | 95 °C | °C | инженерная практика |
| Коэф. полезного действия | 0.92 безразм. | безразм. | инженерная практика |
4. Диаграмма зависимости
Диаграмма зависимости позволяет сопоставить нагрузку с рабочей точкой основного и резервного оборудования. По ней смотрят, сохраняется ли требуемый расход при изменении сопротивления и не выходит ли насос за область устойчивой работы. Для надёжности важна не только номинальная точка, но и возможность управляемого перехода при отказе.
График проверяют по фактическим показаниям и состоянию арматуры. Если резерв не достигает расчётного режима, ищут закрытый клапан, воздух, загрязнение фильтра или ошибку в направлении потока. Резервирование считается проверенным после наблюдаемого переключения и возврата без нарушения параметров контура.
5. Типичные ошибки подбора
Давление в расширительном баке контролируют по паспорту и рабочей схеме, сопоставляя его с показаниями контура. Недостаточное или избыточное значение меняет работу подпитки и может вызвать нестабильность давления. Проверку выполняют при безопасно отключённом участке с учётом состояния арматуры.
Кавитация на всасывании возникает при неблагоприятном сочетании давления, температуры и сопротивления перед насосом. Её признаками служат шум, вибрация и колебания расхода. До изменения настройки проверяют заполнение, фильтр, открытие клапанов и фактическую рабочую точку, затем отдельно проверяют резервный насос.
Частые вопросы
Что должна обеспечивать категория надёжности в схеме ИТП?
Она задаёт, как сохранить подачу при отказе оборудования, питания или отдельного участка. В ИТП это выражается в резервных насосах, электропитании, запорной арматуре и понятном порядке переключения. Проверяют не только наличие резервного элемента, но и его готовность, направление потока, совместимость с автоматикой и возможность безопасного возврата к штатной схеме.
Какие параметры нужны для проверки рабочего и резервного насоса?
В исходной таблице приведены тепловая мощность 100 кВт, расход 4.3 м³/ч, напор 25 м, давление сети 4 бар, температура подачи 95 °C и коэффициент полезного действия 0.92. По этим значениям проверяют рабочую точку, а затем сопоставляют её с характеристикой резервного насоса, арматурой и источником питания. Резерв должен работать в той же схеме, а не только иметь подходящий размер.
Как подтвердить, что резервирование действительно работает?
Проверяют обнаружение отказа, команду переключения, открытие нужных клапанов и достижение расхода с резервным насосом. После переключения снимают давление, температуру и расход, затем возвращают основной агрегат и проверяют отсутствие гидравлического удара. Если резерв не достигает расчётного режима, ищут воздух, загрязнённый фильтр, закрытую арматуру или ошибку направления потока.
Почему давление в расширительном баке влияет на надёжность?
Неверное давление в расширительном баке меняет работу подпитки и устойчивость давления в контуре. Его сравнивают с паспортом бака и показаниями системы при безопасно отключённом участке. Затем проверяют арматуру, герметичность и предохранительный клапан. Одного контроля насоса недостаточно: при ошибке бака рабочий и резервный агрегаты могут получить одинаково неблагоприятный режим.
Как распознать кавитацию на всасывании?
Кавитацию подозревают по шуму, вибрации и колебаниям расхода при неблагоприятном давлении перед насосом. Проверяют заполнение, температуру среды, фильтр, открытие клапанов и сопротивление подводящего участка. Рабочую точку сопоставляют с таблицей и показаниями приборов. Если причина устранена только настройкой, но не восстановлена подача на всасывании, неисправность может повториться.
Какие исходные сведения нельзя заменять условными?
Нельзя условно задавать назначение потребителя, состав резервирования, источник питания, рабочую точку насоса или направление переключения. Эти сведения определяют, сохранится ли подача при отказе. Числа из таблицы — 100 кВт, 4.3 м³/ч, 25 м, 4 бар и 95 °C — используют только для приведённой схемы и сверяют с проектом и паспортами.
