Ведение журнала эксплуатации ИТП обеспечивает контроль стабильности гидравлических и тепловых режимов, фиксируя отклонения параметров для своевременного предотвращения аварийных ситуаций и оптимизации энергопотребления. Журнал эксплуатации ИТП — это обязательный документ, в котором фиксируются все параметры работы, события, ремонты и осмотры теплового пункта для обеспечения безопасной и эффективной эксплуатации оборудования.
данные обновлены 2026-10-21 ·

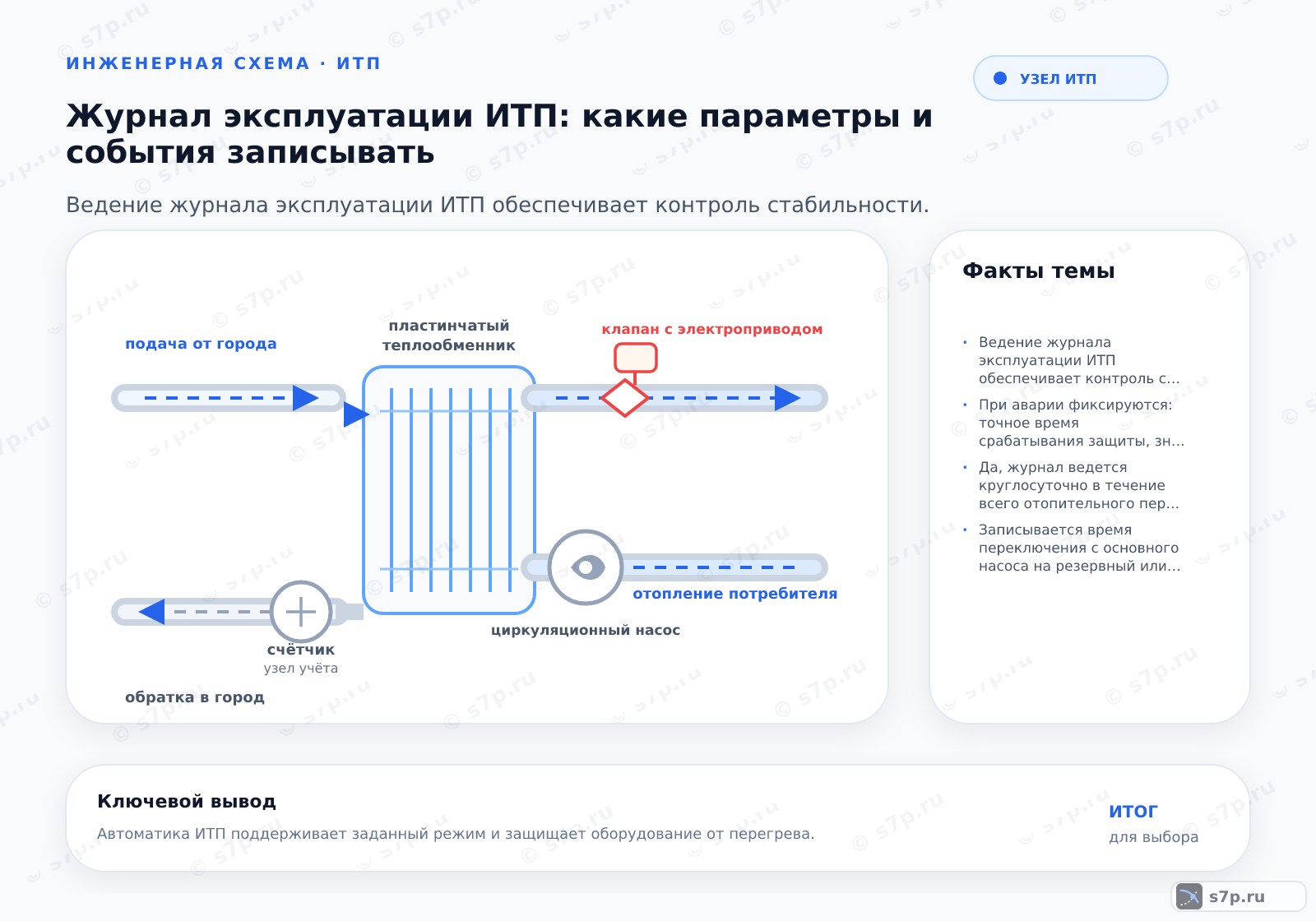

1. Что такое журнал эксплуатации ИТП
Журнал эксплуатации ИТП связывает измерения, осмотры, переключения и замечания персонала с конкретным состоянием теплового пункта. Запись нужна не сама по себе: по ней можно сопоставить показания приборов с изменением режима, работой насосов и событиями обслуживания. Формат журнала должен позволять восстановить последовательность действий без догадок.
В начале работы фиксируют состояние оборудования и доступные показания, а при отклонении добавляют описание причины и выполненного действия. Отдельно отмечают утечки, неисправность арматуры, срабатывание защиты и ремонт. Такой порядок отделяет обычное наблюдение от события, которое требует проверки или передачи следующей смене.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Устройство и принцип работы
Проверку начинают с герметичности соединений, исправности манометров и термометров, состояния расширительного бака и предохранительного клапана. Затем запускают циркуляционные насосы, наблюдают за приборами и снимают текущие показания счётчиков тепла, воды и электроэнергии. Каждое действие должно соответствовать фактической схеме ИТП.
После осмотра данные заносят в журнал с датой и временем, а рядом указывают обнаруженные отклонения. Если показание не согласуется с работой контура, запись дополняют проверкой фильтра, арматуры или датчика. Неисправность не маскируют повторным измерением без объяснения причины расхождения.
- Шаг 1Проверить герметичность всех соединений и отсутствие протечек теплоносителя.
- Шаг 2Убедиться в исправности манометров и термометров на подающем и обратном трубопроводах.
- Шаг 3Проверить уровень давления в расширительном баке и состояние предохранительного клапана.
- Шаг 4Запустить циркуляционные насосы и проверить их работу по показаниям приборов.
- Шаг 5Снять текущие показания счетчиков тепла, воды и электроэнергии.
- Шаг 6Записать полученные данные в журнал эксплуатации с указанием даты и времени.
3. Ключевые параметры
Таблица для контроля содержит давление в системе 1.5 бар, температуру подачи 70 °C и температуру обратки 50 °C. Для расхода теплоносителя указано 2.5 м³/ч, мощность насоса составляет 1.5 кВт, а допустимый перепад отмечен как 20 °C. Эти значения служат точками сравнения и не заменяют паспорт конкретного оборудования.
В журнале рядом с измерением указывают прибор и участок, на котором оно снято. Одинаковое число без привязки к точке не показывает, изменился ли режим подачи, обратки или насоса. При отклонении сопоставляют температуру, давление, расход и состояние арматуры, затем фиксируют принятое действие.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура подачи | 70 °C | °C | СП 60.13330.2020 |
| Температура обратки | 50 °C | °C | СП 60.13330.2020 |
| Расход теплоносителя | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Мощность насоса | 1.5 кВт | кВт | инженерная практика; сверить по паспорту |
| Допустимый перепад | 20 °C | °C | СП 60.13330.2020 |

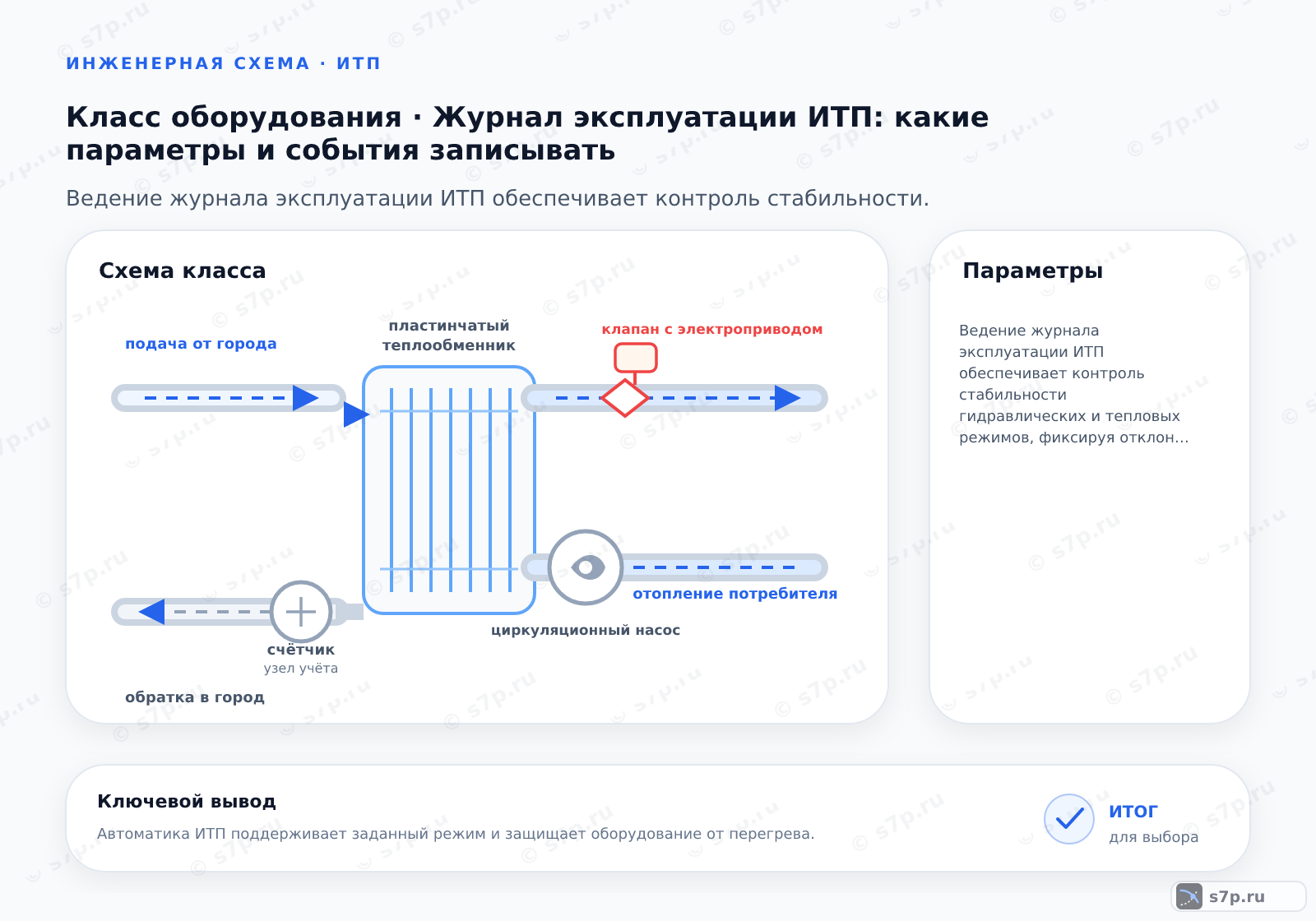

4. Схема работы
Рабочая запись строится от осмотра к измерению, затем к решению и повторной проверке. Сначала отмечают состояние соединений, приборов, бака и клапана, после чего фиксируют работу насосов и показания счётчиков. При отклонении указывают, какой участок проверяли и какое изменение внесли.
Схема нужна только при сохранении связи между записью и оборудованием. Показания подачи и обратки сравнивают с давлением, расходом и работой насоса, а событие обслуживания связывают с результатом после пуска. Если причина не установлена, в журнале оставляют это как нерешённое замечание для дальнейшей проверки.
5. Виды и разновидности
В таблице выделены ИТП с пластинчатым теплообменником и автоматикой, ИТП с эжекторным узлом и ручной регулировкой, а также ИТП с подмешиванием обратки и насосами. Различие между вариантами влияет на набор наблюдаемых параметров и на способ описания переключений в журнале.
Для автоматизированного узла записывают команды и реакцию датчиков, для ручной схемы — положение арматуры и результат регулировки. При подмешивании обратки дополнительно отслеживают связь между расходом насоса и температурой контура. Независимо от исполнения запись должна быть понятна следующему ответственному сотруднику.
| Значение | Источник |
|---|---|
| ИТП с пластинчатым теплообменником и автоматикой | инженерная практика; сверить по паспорту |
| ИТП с эжекторным узлом и ручной регулировкой | инженерная практика; сверить по паспорту |
| ИТП с подмешиванием обратки и насосами | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Регулярная запись режимов помогает заметить постепенное изменение давления, температуры, расхода или работы насоса до явного отказа. Сопоставление записей с обслуживанием показывает, повлияло ли действие на состояние узла. Контроль не продлевает ресурс автоматически, но позволяет не оставлять отклонение без проверки.
Журнал также поддерживает передачу информации между сменами и после ремонта. По нему восстанавливают, когда появился шум, изменилась температура или выполнялось переключение. Если данные неполные, нельзя надёжно отделить неисправность оборудования от изменения режима, поэтому пропуски и сомнения отмечают явно.
7. Частые ошибки и на что смотреть
Давление теплообменника не должно превышать значение, указанное в его паспорте. ИТП с неисправным предохранительным клапаном не вводят в обычную эксплуатацию: сначала фиксируют состояние, изолируют рискованный участок и организуют проверку. В журнале указывают не только факт неисправности, но и принятое ограничение.
Резкие перепады температуры создают условия для термического удара. При пуске и переключении температуру меняют контролируемо, наблюдая за соединениями, приборами и теплообменником. Если появились течь, шум или необычная вибрация, дальнейшее изменение режима прекращают до установления причины.
Частые вопросы
Какие записи нужны при обычном обходе ИТП?
Фиксируют герметичность соединений, состояние манометров и термометров, давление в расширительном баке, предохранительный клапан и работу циркуляционных насосов. Затем записывают показания счётчиков тепла, воды и электроэнергии с датой и временем. Для каждого значения указывают прибор и участок схемы, чтобы следующая смена могла отличить изменение режима от ошибки измерения.
Как связать запись в журнале с фактическим режимом?
Рядом с показанием указывают точку измерения, состояние арматуры и выполненное действие. В справочной таблице приведены давление 1.5 бар, температура подачи 70 °C и обратки 50 °C; для расхода указано 2.5 м³/ч, для насоса — 1.5 кВт. Эти значения сравнивают с паспортом и реальной схемой, не рассматривая число отдельно от участка.
Что записать после переключения или ремонта?
Отмечают причину переключения, отключённый участок, положение арматуры и исходные показания. После работ фиксируют герметичность, запуск насосов, реакцию датчиков и новые значения давления, температуры и расхода. Если причина отклонения не установлена, это указывают прямо. Повторная запись без описания действия не показывает, помог ли ремонт и вернулся ли узел к штатной схеме.
Как отличить неисправный клапан от ошибки прибора?
Сравнивают команду автоматики с фактическим положением клапана и показаниями до и после участка. Затем проверяют датчик, питание привода, манометр и состояние фильтра. Если прибор показывает изменение, которого нет на соседней точке, вероятна ошибка измерения. Если команда меняется, а поток и температура остаются прежними, проверяют клапан, насос и проходимость.
Чем отличаются записи для автоматизированного и ручного ИТП?
Для автоматизированного ИТП записывают команду, реакцию датчиков и фактическое положение регулирующего органа. Для ручной схемы указывают положение арматуры и результат изменения режима. При подмешивании обратки дополнительно связывают расход насоса с температурой контура. В таблице также выделены варианты с пластинчатым теплообменником, эжекторным узлом и насосным подмешиванием.
Что делать при превышении давления теплообменника?
Сверяют показание с прибором и паспортом аппарата, затем проверяют предохранительный клапан, запорную арматуру и подпитку. Давление, указанное в паспорте теплообменника, превышать нельзя. Участок выводят из обычной эксплуатации до установления причины, а в журнале фиксируют момент отклонения, состояние защиты и принятые ограничения. Резкое изменение температуры при этом также не допускают.
