ИТП в промышленном здании согласует городскую тепловую сеть с технологическими потребителями, поддерживая требуемые расход, температуру и устойчивость подачи через теплообменник, насосы и автоматику. Расчётная точка может включать расход 10 м³/ч, температурный напор 25 °C и площадь теплообмена 15 м², но надёжность дополнительно связывают с гидравлической схемой, материалами, очисткой и защитой от замерзания.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Зафиксируйте исходные параметры и отключите оборудование перед проверкой.
- 2Шаг 2
Проверьте соединения, измерьте рабочие значения и сравните их с паспортом.
- 3Шаг 3
После проверки выполните тестовый запуск и убедитесь в штатной работе.
1. Как подобрать ИТП в промышленном здании: технологические нагрузки и надёжность: суть

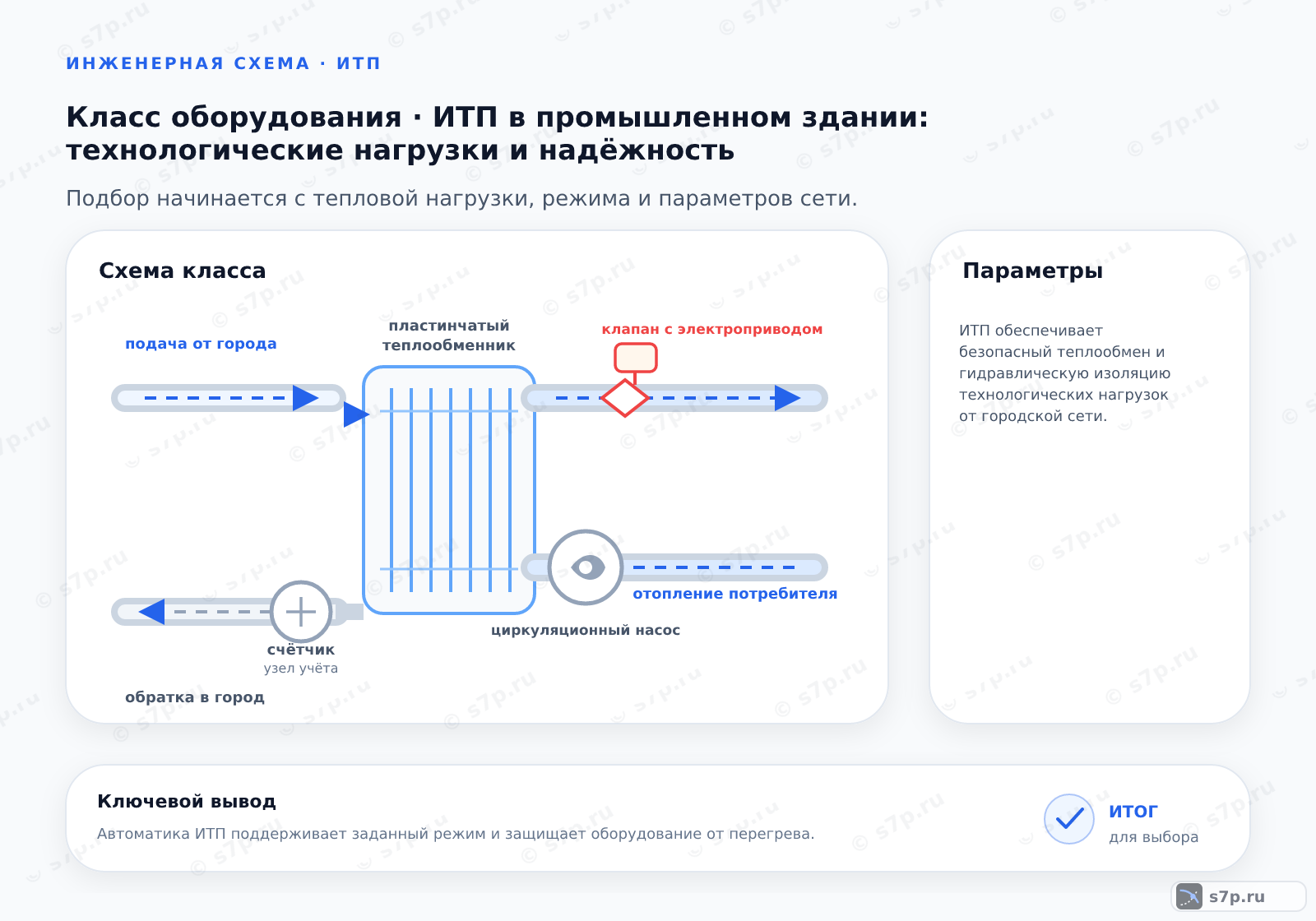

Промышленный ИТП работает на стыке городской тепловой сети и технологических потребителей. Теплообменник отделяет среды, насосы поддерживают движение, а автоматика удерживает режим при изменении производственной нагрузки. В схеме учитывают не только отопление, но и требования технологического процесса к расходу, температуре и устойчивости подачи.
Подбор начинают с описания потребителей и их графика, затем проверяют гидравлическую связь между аппаратами, фильтрами и арматурой. Для разных сред важны материалы, доступ к очистке и защита от замерзания. Согласование режимов должно опираться на схему, расчёт и паспорта всех связанных элементов.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Калькулятор подбора
В калькулятор вносят расход теплоносителя, температурный напор, гидравлическое сопротивление, рабочее давление сети и площадь теплообмена. Исходная таблица содержит 10 м³/ч, 25 °C, 50 кПа, 1.6 бар и 15 м²; коэффициент теплоотдачи равен 4000 Вт/(м²·К). Эти значения описывают расчётную рабочую точку, а не универсальный режим для любого предприятия.
После расчёта проверяют, выдерживают ли теплообменник, насосы, фильтры и фланцы выбранное сочетание расхода, давления и температуры. Отдельно смотрят на загрязнение и доступ для обслуживания. Если технологическая нагрузка меняется, анализируют несколько рабочих состояний, не подменяя их одним усреднённым значением.
3. Исходные данные для расчёта
Исходные данные промышленного объекта собирают по потребителям, средам и границам тепловой схемы. Расход и температурный напор связывают с тепловой нагрузкой, сопротивление — с трубопроводами и арматурой, а площадь теплообмена и коэффициент теплоотдачи — с конструкцией аппарата. Рабочее давление проверяют для каждого контура.
Перед расчётом уточняют, где находятся фильтры, дренажи, воздухоотводчики и точки измерения. Это позволяет сопоставить проектные значения с будущими показаниями. При неполных исходных данных фиксируют ограничение и не заменяют его произвольным числом, поскольку такая подмена меняет выбор оборудования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход теплоносителя | 10 м³/ч | м³/ч | инженерная практика |
| Температурный напор | 25 °C | °C | инженерная практика |
| Гидравлическое сопротивление | 50 кПа | кПа | инженерная практика |
| Рабочее давление сети | 1.6 бар | бар | инженерная практика |
| Площадь теплообмена | 15 м² | м² | инженерная практика |
| Коэффициент теплоотдачи | 4000 Вт/(м²·К) | Вт/(м²·К) | инженерная практика |
4. Диаграмма зависимости
Диаграмма зависимости помогает увидеть, как изменение технологического расхода влияет на теплопередачу и сопротивление узла. На ней ищут область, в которой аппарат и насос работают согласованно, а регулирующий орган сохраняет управляемость. Для промышленного потребителя это также способ заметить приближение к ограничению по процессу.
Показания с диаграммы сопоставляют с датчиками до и после теплообменника. При расхождении проверяют загрязнение фильтров и каналов, состояние насоса, направление потока и исправность датчика. Перенастройка автоматики допустима только после устранения механической причины, иначе ошибка возвращается при смене нагрузки.
5. Типичные ошибки подбора
Рост перепада давления на фильтрах указывает на загрязнение и уменьшение проходного сечения. Его оценивают вместе с расходом и показаниями до и после фильтра, а очистку выполняют после безопасного отключения участка. Не следует считать падение расхода только следствием изменения технологической нагрузки.
Замерзание воды в аппаратах повреждает теплообменные поверхности, поэтому при остановке проверяют дренаж, теплоизоляцию и фактическую температуру среды. Фланцевые соединения осматривают на герметичность после изменения режима и ремонта. При обнаружении течи сначала локализуют участок, затем возвращают систему к рабочей схеме.
Частые вопросы
Какие параметры связывают с технологической нагрузкой?
Расход теплоносителя связывают с температурным напором и тепловой нагрузкой, а гидравлическое сопротивление — с трубами, фильтрами, теплообменником и арматурой. В исходной таблице указаны 10 м³/ч, 25 °C и 50 кПа. Рабочее давление сети приведено как 1.6 бар, площадь теплообмена — 15 м², коэффициент теплоотдачи — 4000 Вт/(м²·К). Эти значения описывают расчётную точку конкретной схемы.
Как проверить ИТП при изменении производственного режима?
Снимают расход, температуры и давление до и после теплообменника, затем сравнивают их с расчётной точкой. Проверяют работу насоса, регулирующего органа и фильтра, а также отсутствие течи на фланцах. При изменении нагрузки отдельно оценивают устойчивость автоматики и запас по сопротивлению. Нельзя объяснять любое отклонение технологическим процессом, пока не проверены измерения и обвязка.
Что означает рост сопротивления на фильтре?
Рост перепада давления обычно означает загрязнение фильтра или уменьшение проходного сечения. Его сопоставляют с расходом и показаниями до и после фильтра. Перед очисткой участок безопасно отключают, проверяют направление потока и состояние сетки. Если после очистки перепад сохраняется, ищут засорение каналов теплообменника, закрытую арматуру или ошибку прибора, а не увеличивают задание насоса.
Когда для аппарата нужен U-образный или другой трубный ход?
Тип трубного хода выбирают по средам, температурным перемещениям, доступу для очистки и месту в промышленной схеме. При больших перепадах температур проверяют, как конструкция компенсирует расширение и какую нагрузку получают опоры. Загрязнённую среду связывают с возможностью очистки трубного пучка, а агрессивную — с материалом труб. Итог сверяют с паспортом аппарата.
Как контролировать риск замерзания воды в теплообменнике?
При остановке проверяют фактическую температуру среды, теплоизоляцию, дренаж и возможность полного освобождения аппарата. Особое внимание уделяют участкам с застоявшейся водой и закрытой арматурой. После простоя осматривают теплообменные поверхности и фланцы на течь. Защита от замерзания должна соответствовать схеме объекта и не заменяется простым повышением давления.
Что проверить перед изменением материала теплообменника?
Сначала описывают состав и температуру обеих сред, рабочее давление, расход и условия очистки. Затем проверяют коррозионную стойкость материала труб, совместимость с уплотнениями и возможность обслуживания. Для промышленного ИТП также оценивают фланцы, опоры, дренаж и защиту от замерзания. Замена материала без проверки всей схемы может изменить теплопередачу и срок работы аппарата.
