ИТП в многоквартирном доме связывает тепловую сеть с отоплением и горячим водоснабжением через теплообменники, регулирующие клапаны, насосы, фильтры и точки измерения. Схему и уход оценивают раздельно по контурам, сопоставляя отопление при 95 °C и 6 бар с режимом ГВС, доступом к фильтрам и арматуре, контролем давления, температуры и возможностью отключить участок.
данные обновлены 2026-10-21 ·
1. Как подобрать ИТП в многоквартирном доме: особенности схемы и эксплуатации: суть

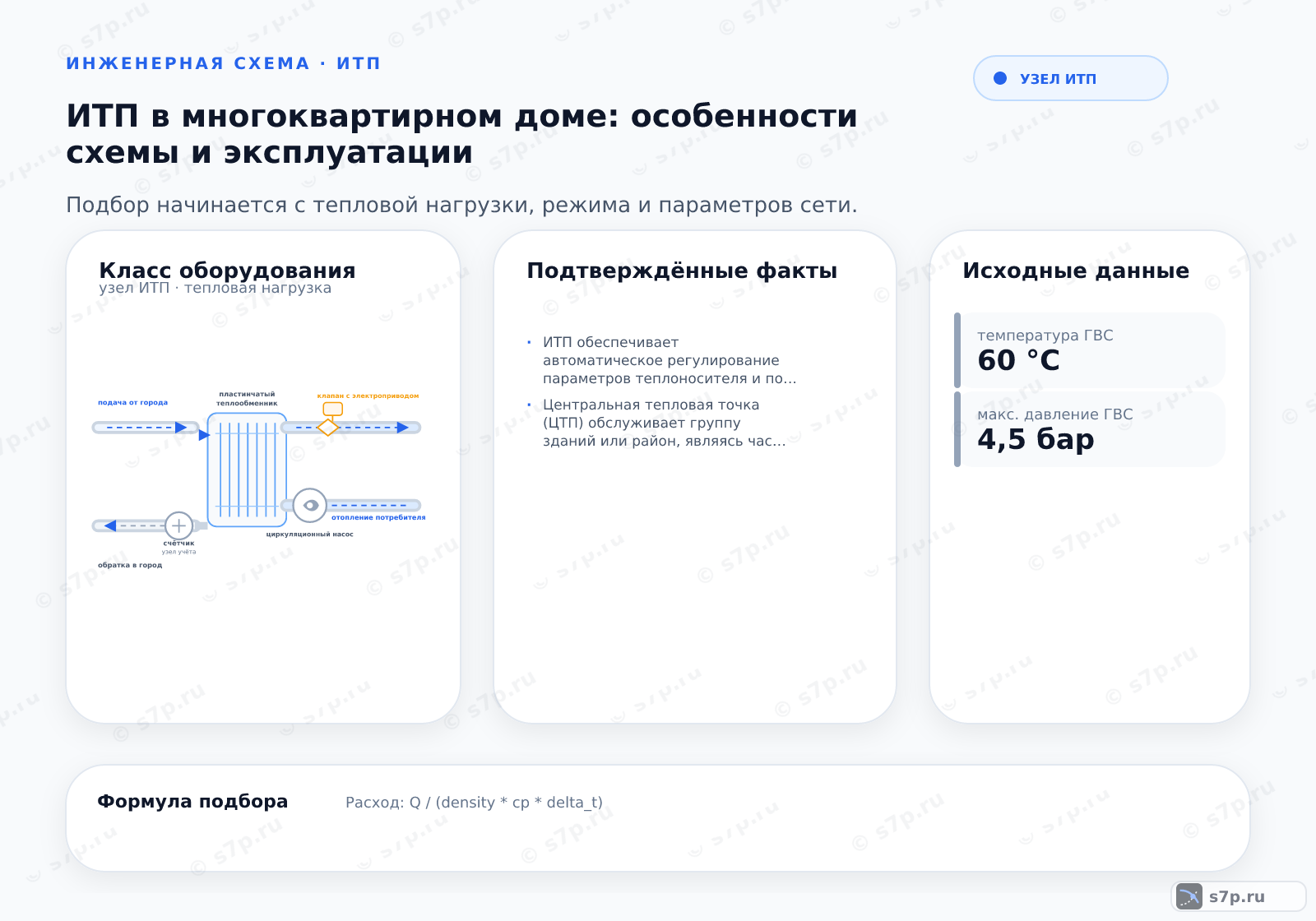

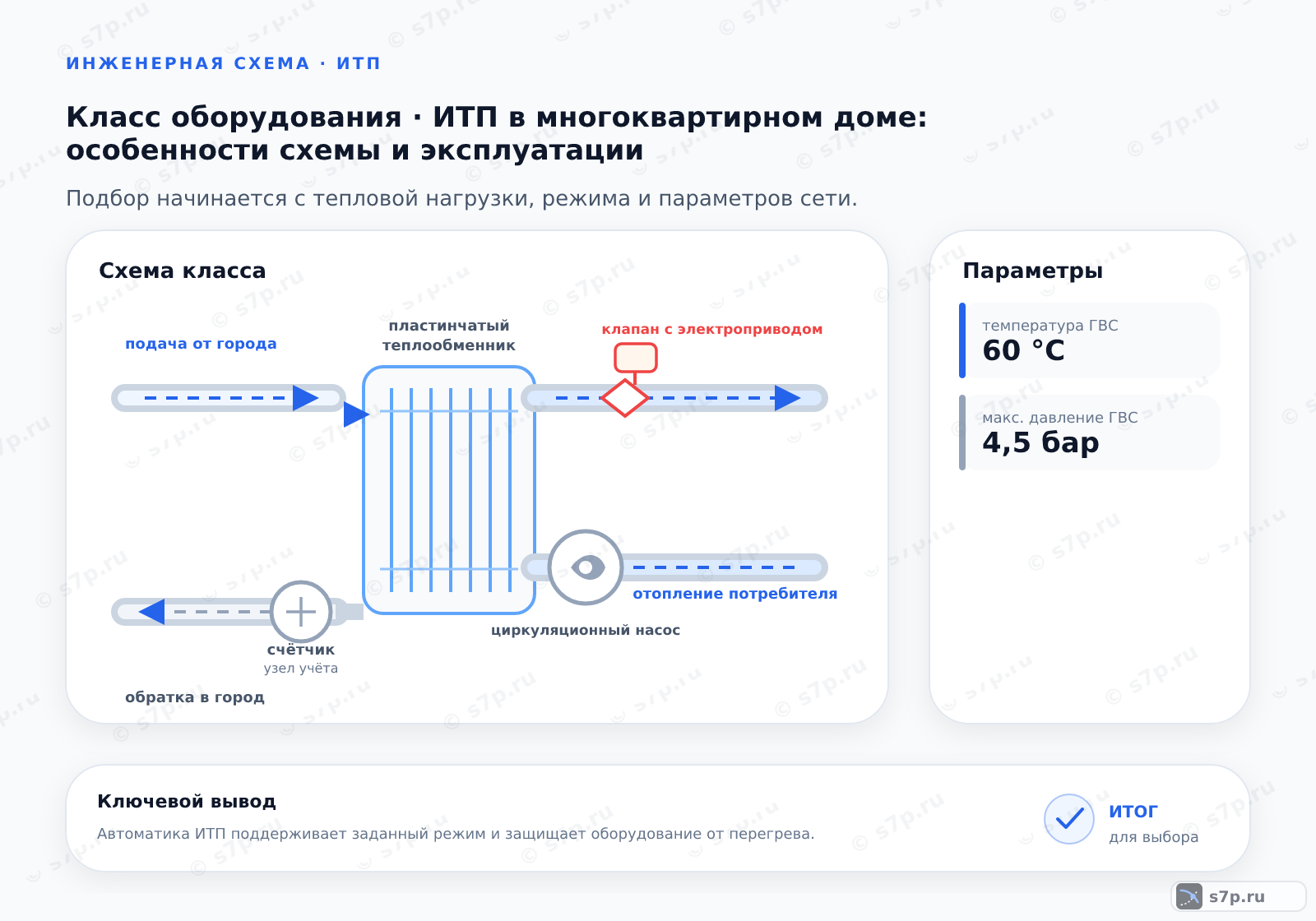

ИТП в многоквартирном доме связывает тепловую сеть с отоплением и горячим водоснабжением здания. Теплообменное оборудование отделяет контуры, а регулирующие клапаны и насосы меняют подачу в соответствии с текущим разбором. Поэтому схему рассматривают вместе с точками измерения, фильтрами, запорной арматурой и возможностью отвода воздуха.
При подборе сначала разделяют требования отопительного контура и ГВС, затем сопоставляют их с доступными параметрами сети. Для эксплуатации нужны понятные места контроля давления и температуры, доступ к фильтрам и возможность отключить отдельный участок без остановки всего узла. Ошибку в обвязке нельзя исправить одной настройкой автоматики.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Калькулятор подбора
Калькулятор подбора используют как последовательную проверку исходных данных, а не как замену схеме ИТП. В него переносят тепловую нагрузку, режимы отопления, потребность в ГВС, параметры теплоносителя и ограничения по сети. Отдельно фиксируют, какие значения относятся к зданию, а какие — к оборудованию.
Результат сопоставляют с присоединением, рабочей точкой насосов и допустимыми режимами теплообменника. Если нагрузка меняется в течение суток, проверяют не только расчётный максимум, но и поведение узла при меньшем разборе. После этого выбранную конфигурацию сверяют с гидравлической схемой и паспортами компонентов.
3. Исходные данные для расчёта

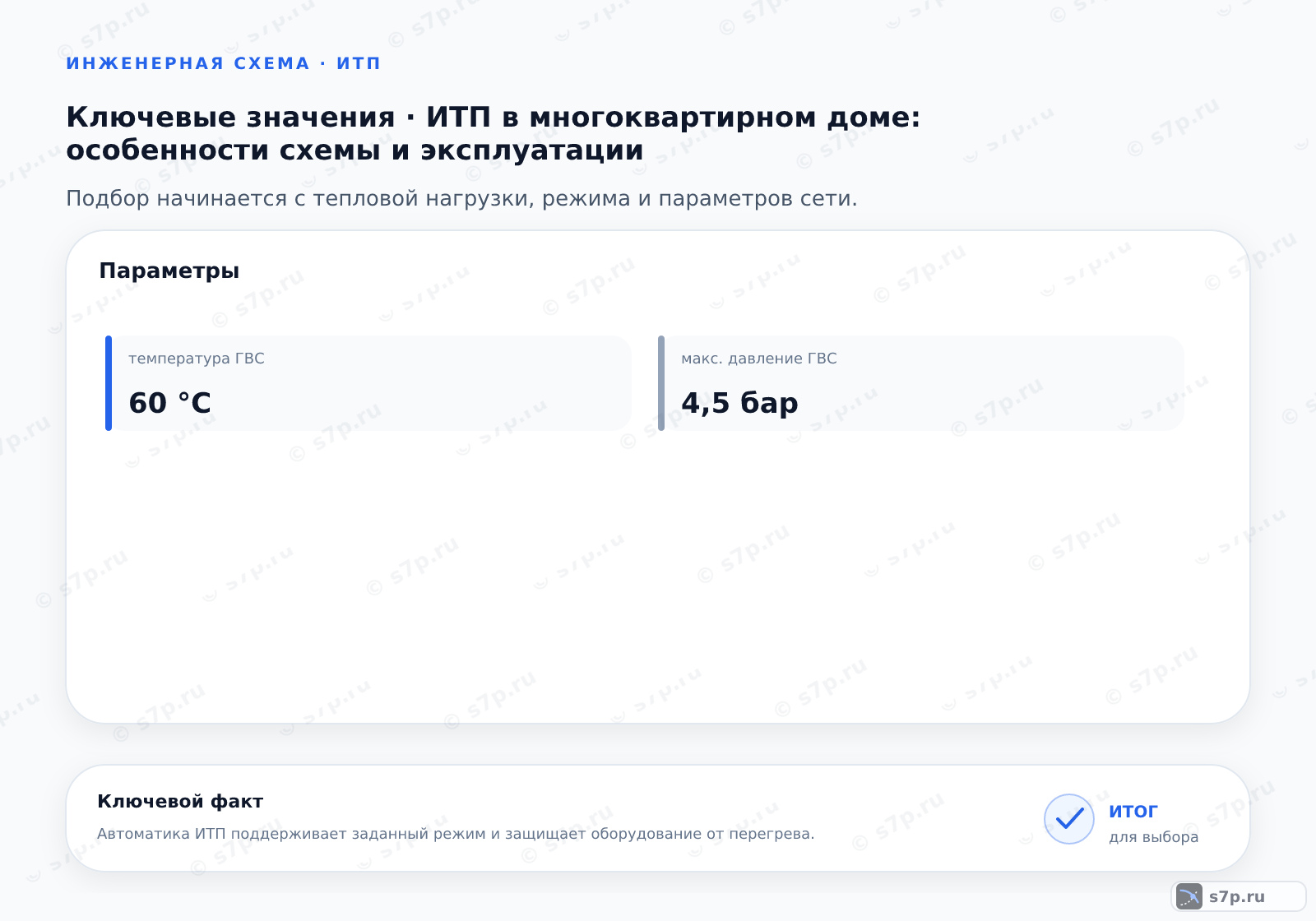

В таблице исходных данных для отопления указаны температура подачи 95 °C и температура обратки 70 °C, а рабочее давление составляет 6 бар. Для ГВС приведены температура 60 °C и максимальное давление 4.5 бар. Эти значения нельзя переносить на соседний контур без проверки его назначения и паспорта оборудования.
При расчёте сопоставляют температуру с возможностями теплообменника, давление — с прочностью аппарата и арматуры, а разницу температур — с требуемой теплопередачей. Затем проверяют измерительные точки: показание должно описывать именно тот участок, по которому принимается решение о регулировании.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 95 °C | °C | СП 60.13330.2020; инженерная практика |
| Температура обратки | 70 °C | °C | СП 60.13330.2020; инженерная практика |
| Рабочее давление | 6 бар | бар | СП 60.13330.2020; инженерная практика |
| Температура ГВС | 60 °C | °C | СанПиН 2.1.3684-21; инженерная практика |
| Макс. давление ГВС | 4.5 бар | бар | СанПиН 2.1.3684-21; инженерная практика |
4. Диаграмма зависимости
Диаграмма зависимости нужна для чтения связи между режимом потребителя и реакцией оборудования. По ней оценивают, как изменение нагрузки отражается на температуре, расходе или располагаемом перепаде давления. Сначала определяют исходную рабочую область, затем смотрят, не выходит ли требуемая точка за пределы схемы.
График читают вместе с таблицей и фактическими показаниями приборов. Если расчётная точка расходится с измерением, проверяют фильтр, положение регулирующей арматуры и направление потока. Не следует компенсировать расхождение случайным изменением задания: сначала устраняют причину, которая исказила режим.
5. Типичные ошибки подбора
Температура ГВС выше 75 °C создаёт риск ожогов и ускоряет образование накипи в теплообменнике. При поиске причины перегрева проверяют датчик, регулирующий клапан и фактическое положение арматуры, а показания сравнивают с температурой в соседней точке. Изменение задания без такой проверки затрудняет диагностику.
Отсутствие фильтра на входе теплообменника ведёт к засорению пластин и росту сопротивления. Кавитация насоса появляется при падении давления ниже давления пара; её отличают по шуму, вибрации и нестабильному расходу. Перед перенастройкой проверяют заполнение, состояние фильтра и условия на всасывании.
Частые вопросы
Как разделить расчёт отопления и ГВС в одном ИТП?
Сначала выделяют отдельные контуры и их точки измерения, затем сопоставляют каждый контур со своей нагрузкой и температурным режимом. В исходной таблице для отопления указаны 95 °C на подаче и 70 °C на обратке, а для ГВС — 60 °C. Рабочее давление отопления составляет 6 бар, максимальное давление ГВС — 4.5 бар. Эти значения нельзя смешивать при выборе теплообменника, насоса и арматуры.
Что проверять, если давление ГВС приближается к пределу?
Сначала сравнивают показание с точкой установки прибора и проверяют исправность манометра. Затем осматривают редуктор, запорную арматуру, расширение воды при нагреве и состояние теплообменника. Для темы указано максимальное давление ГВС 4.5 бар; это значение относится к приведённому режиму и не заменяет паспорт оборудования. Если давление продолжает расти, участок изолируют и ищут причину до изменения настройки.
Почему на пластинах теплообменника появляется накипь?
Накипь ускоряется при повышенной температуре и загрязнённой воде. Для ГВС в исходных данных приведена температура 60 °C, а превышение 75 °C отмечено как причина ожогов и интенсивного образования отложений. Проверяют датчик, регулирующий клапан и фильтр на входе, затем оценивают перепад давления. Промывку выбирают по материалу пластин и состоянию аппарата, не меняя уставку вслепую.
Как читать диаграмму зависимости для жилого здания?
Сначала находят расчётную рабочую область по нагрузке и расходу, затем сравнивают её с фактическими температурой и давлением. Диаграмма помогает увидеть уход точки за пределы регулирования, но не объясняет причину автоматически. При расхождении проверяют фильтры, направление потока, положение клапана и место измерения. Итог сопоставляют с таблицей исходных данных и гидравлической схемой ИТП.
Когда отключение участка требует отдельной проверки?
После отключения участка проверяют заполнение, отсутствие воздуха, положение запорной арматуры и герметичность соединений. Для отопления отдельно смотрят, не изменилось ли давление и не остановилась ли циркуляция; для ГВС — сохраняется ли рециркуляция. При возвращении в работу температуру и давление повышают контролируемо, наблюдая за теплообменником, фильтром и показаниями датчиков.
Как отличить кавитацию насоса от засорённого фильтра?
При кавитации давление на всасывании падает ниже давления пара, появляются шум, вибрация и колебания расхода. Засорённый фильтр чаще проявляется ростом перепада давления на фильтре и постепенным уменьшением прохода. Проверяют оба участка по приборам, направление потока и заполнение контура. Только после этого очищают фильтр или устраняют причину недостаточного давления перед насосом.
