Грязевик ИТП устанавливают по стрелке направления потока, а очищают после перекрытия арматуры и сброса давления через дренажный клапан. Безопасность обеспечивают изоляция участка, отсутствие давления, исправная прокладка и равномерная затяжка болтов; после сборки плавно заполняют контур и проверяют герметичность, направление потока и сопротивление.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Перекройте запорную арматуру на подающем и обратном трубопроводах грязевика.
- 2Шаг 2
Откройте дренажный клапан для сброса давления и слива теплоносителя.
- 3Шаг 3
Открутите болты крепления крышки грязевика и снимите ее.
- 4Шаг 4
Извлеките сетчатый элемент и промойте его водой под давлением.
- 5Шаг 5
Очистите внутреннюю поверхность корпуса от осадка и мусора.
- 6Шаг 6
Установите новую или чистую прокладку на крышку.
- 7Шаг 7
Установите крышку на место и равномерно затяните болты.
1. Коротко: Грязевик ИТП: устройство, место установки и очистка за несколько шагов

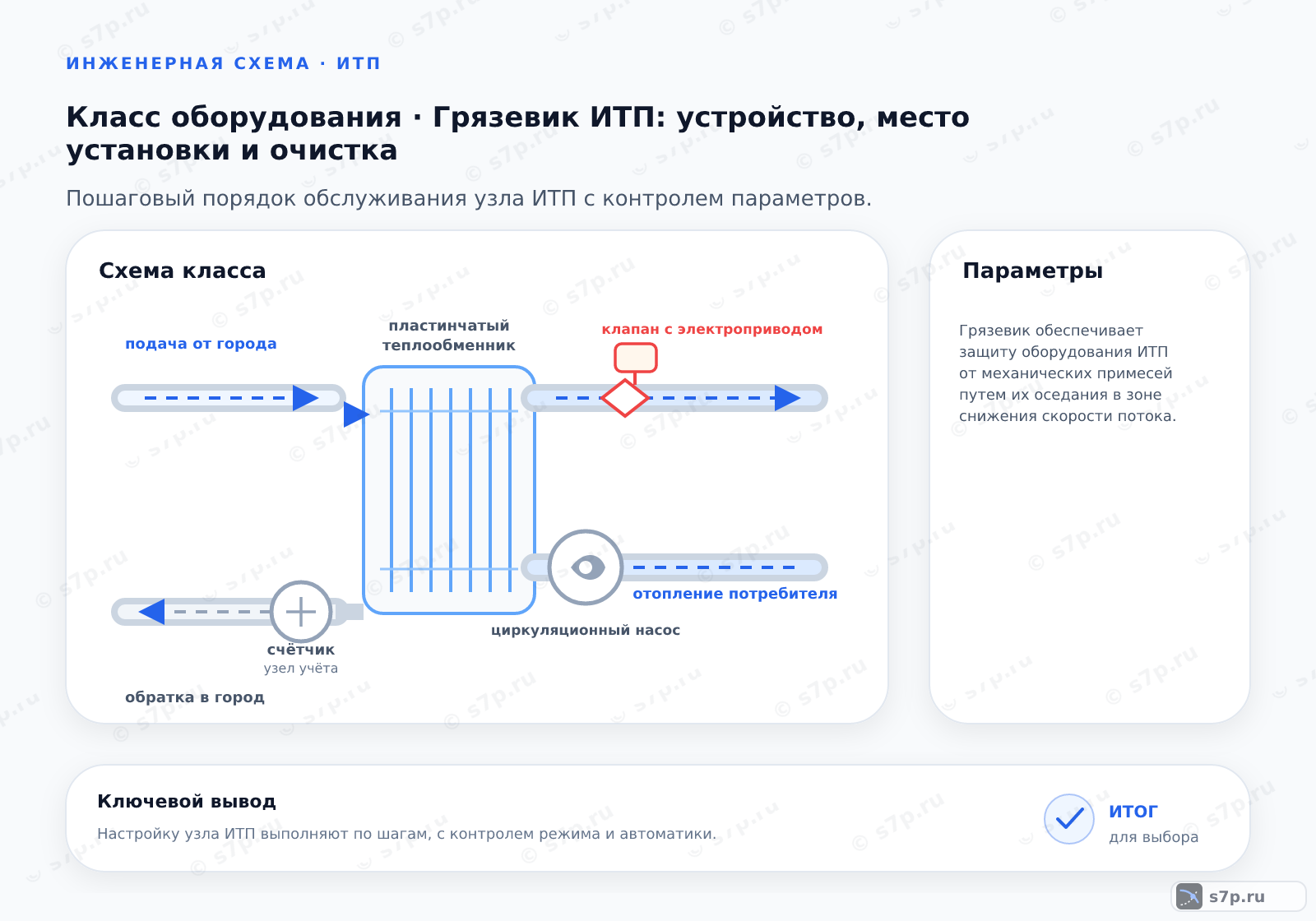

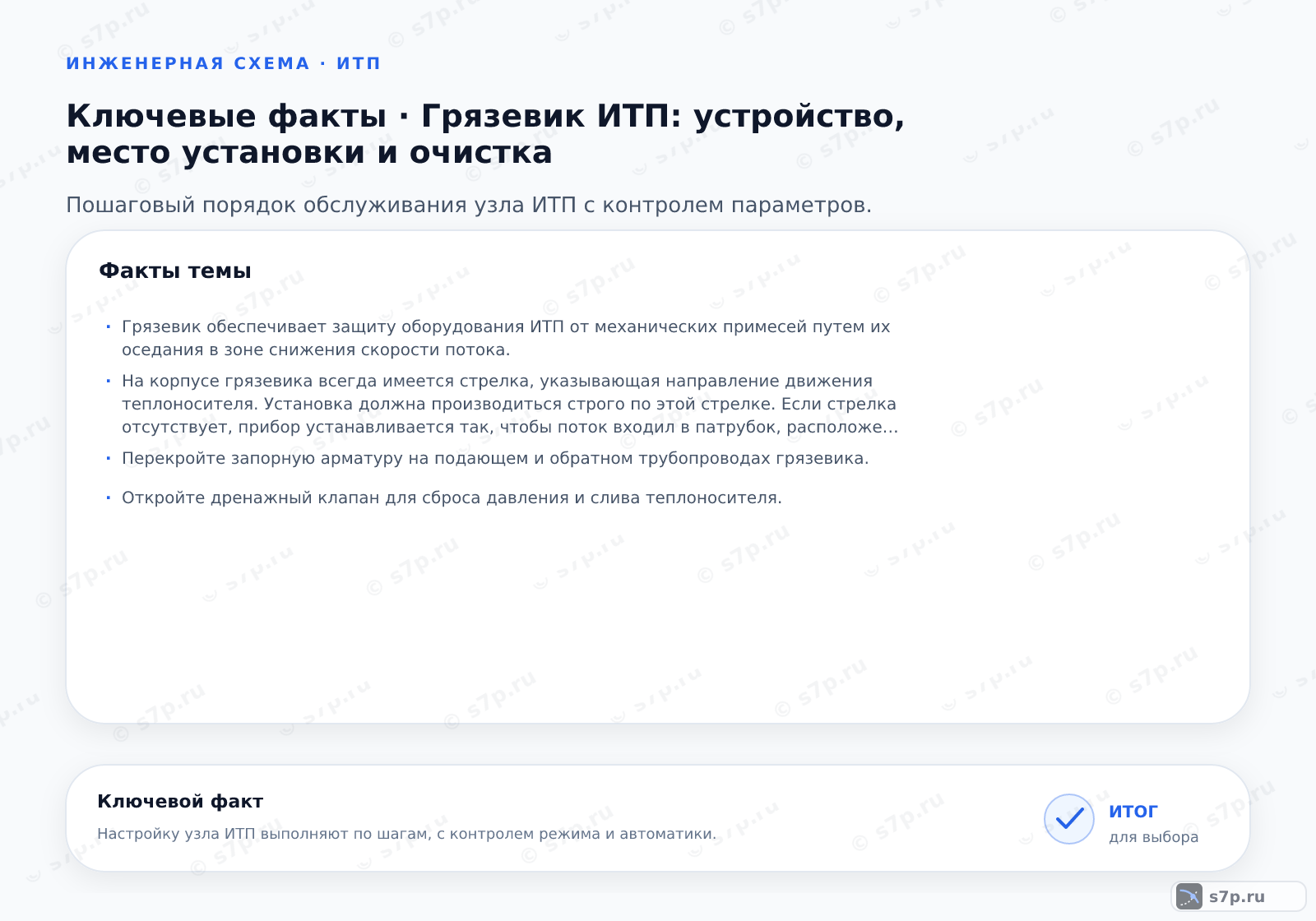

Грязевик отделяет механические примеси за счёт снижения скорости потока в корпусе. Осадок собирается в зоне очистки, а более чистый теплоноситель проходит дальше к насосу, теплообменнику или арматуре. Эффективность зависит не только от сетки: направление движения, положение корпуса и доступ к крышке должны соответствовать схеме.
На корпусе проверяют стрелку направления потока. Установку выполняют по этой стрелке; если маркировки нет, вход определяют по конфигурации патрубков и прохождению через сетчатый элемент. Ошибка монтажа уменьшает отделение примесей и может переносить загрязнение в чувствительное оборудование.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Пошаговый порядок
Очистку начинают с перекрытия арматуры на подающем и обратном трубопроводах. Через дренажный клапан сбрасывают давление и сливают теплоноситель, после чего снимают крышку. До разборки убеждаются, что участок изолирован и не остаётся под давлением: это защищает персонал и уплотнение от выброса среды.
Сетчатый элемент извлекают и промывают, корпус освобождают от осадка и мусора. Чистую или новую прокладку устанавливают на крышку, затем возвращают крышку и равномерно затягивают болты. После заполнения медленно открывают арматуру и проверяют направление, герметичность и отсутствие роста сопротивления.
3. Симптом -> причина -> решение
Рост сопротивления на грязевике обычно связан с накоплением осадка, но похожий симптом дают закрытая арматура, неверное направление потока или деформированная сетка. Сначала сравнивают положения кранов и стрелку на корпусе, затем оценивают состояние элемента. Не стоит сразу усиливать насос: это может скрыть засор и увеличить нагрузку на узел.
Течь после очистки чаще всего ищут в прокладке, посадочной поверхности крышки и неравномерно затянутых болтах. Устранение выполняют только на изолированном и разгруженном участке. После сборки проверяют соединение при плавном заполнении, а при повторном загрязнении выясняют источник примесей в контуре.
4. Сроки и периодичность
В таблице для проверки указан интервал в один год, а срок службы сетки — пять лет. Это не отменяет осмотр по состоянию: при росте сопротивления или ухудшении работы защищаемого оборудования очистку выполняют раньше. Порог очистки при засорении приведён как давление, а не как календарная дата, поэтому его связывают с измерениями конкретного контура.
Расстояние до отвода указано как пять D и относится к условиям размещения на трубопроводе. При монтаже проверяют, не создают ли соседние отводы и арматура завихрения или неудобный доступ к крышке. График обслуживания пересматривают после промывки системы, ремонта и заметного изменения состава загрязнений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | Инженерная практика; паспорта оборудования |
| Очистка при засорении | 0.5 бар | бар | Инженерная практика |
| Срок службы сетки | 5 лет | лет | Инженерная практика |
| Расстояние до отвода | 5 D | D | СП 60.13330.2020; инженерная практика |
5. Предупреждения и чего не делать
Крышку нельзя открывать под давлением. Перед работой перекрывают оба трубопровода, открывают дренаж и убеждаются, что теплоноситель слит. Перетяжка болтов не исправляет повреждённую прокладку и может деформировать крышку, поэтому уплотнение осматривают и заменяют при потере целостности.
После очистки болты затягивают равномерно, без перекоса, а арматуру открывают постепенно. Если соединение запотело или появилась капля, участок снова изолируют и проверяют посадку прокладки. Нельзя оставлять крышку без контроля только потому, что грязевик уже пропускает поток: герметичность проверяют после каждого вскрытия.
Частые вопросы
Как понять, что грязевик установлен правильной стороной?
Смотрят на стрелку на корпусе и сопоставляют её с направлением движения теплоносителя. Если маркировки нет, определяют вход по конфигурации патрубков и убеждаются, что поток проходит через сетчатый элемент в предусмотренной последовательности. После заполнения проверяют сопротивление и отсутствие утечки. Неверное направление снижает отделение примесей и переносит загрязнение дальше по контуру.
Что вызывает рост сопротивления грязевика после очистки?
Проверяют, не остался ли осадок в корпусе, правильно ли установлен сетчатый элемент и не перекрыта ли арматура. Также осматривают сетку на деформацию и проверяют направление потока. Если загрязнение быстро возвращается, ищут источник примесей в системе. Увеличивать напор насоса без диагностики не стоит: это повышает нагрузку на фильтр и оборудование.
Как безопасно очистить грязевик ИТП?
Перекрывают арматуру на подающем и обратном трубопроводах, через дренаж сбрасывают давление и сливают теплоноситель. После этого снимают крышку, извлекают сетку, промывают её и очищают корпус. Проверяют прокладку, равномерно устанавливают крышку и затягивают болты. Заполнение выполняют постепенно, контролируя соединение и отсутствие утечки.
Когда менять сетку, а когда достаточно промывки?
Промывка подходит, если сетка целая, сохраняет форму и после очистки пропускает расчётный поток. Замену рассматривают при разрыве, деформации, коррозии или невозможности удалить загрязнение. В исходной таблице срок службы сетки указан как пять лет, но состояние элемента важнее календаря. После любого вскрытия проверяют прокладку и герметичность крышки.
На каком расстоянии от отвода размещают грязевик?
В таблице указано расстояние до отвода пять D. При монтаже проверяют, что рядом нет конфигурации, создающей завихрение или мешающей извлечению сетки. Также оставляют доступ к крышке и дренажу, соблюдают стрелку потока и учитывают положение арматуры. Если существующая трасса не позволяет выполнить условие, решение согласуют с проектом, а не скрывают ограничение.
Почему после обслуживания грязевика появилась течь?
Чаще всего проверяют повреждённую или смещённую прокладку, загрязнение посадочной поверхности и неравномерную затяжку болтов. Участок снова изолируют и разгружают, затем снимают крышку для осмотра. Новую или чистую прокладку устанавливают без перекоса, болты затягивают равномерно. После медленного заполнения соединение повторно осматривают.
