Гидравлический режим ИТП обеспечивает стабильную подачу тепла за счет поддержания постоянного перепада давления и пропорционального изменения расхода в зависимости от уличной температуры, что гарантирует корректную работу регулирующих клапанов и насосов.
данные обновлены 2026-10-21 ·
1. Что такое гидравлический режим ИТП
Гидравлический режим описывает, как в ИТП связаны давление, расход, температура и сопротивление контуров. Устойчивый режим позволяет клапанам и насосам работать в предусмотренной области, а потребителям получать тепло без постоянных ручных вмешательств. Оценивают не одно показание, а изменение величин при смене нагрузки и положения регулирующей арматуры.
Режим зависит от схемы присоединения и состояния оборудования. Воздух, загрязнение фильтра, утечка или неверно настроенный клапан меняют распределение расхода. Поэтому наблюдение начинают с целостности запорной арматуры и измерений, а затем переходят к настройке. Так отделяют причину нарушения от его проявления на удалённом участке.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
2. Устройство и принцип работы
Рабочая последовательность включает проверку арматуры, очистку фильтров, заполнение контура и удаление воздуха. После подготовки настраивают давление в расширительном баке, запускают насосы и проверяют перепад. Регулирующие клапаны калибруют по графику, чтобы их положение соответствовало измеренному расходу, а не только команде автоматики.
Показания снимают до и после ключевых элементов и сравнивают с проектной схемой. Если перепад меняется скачком, ищут закрытую задвижку, воздух или загрязнение. Если насос работает, но расход не восстанавливается, проверяют его рабочую точку и сопротивление контура. Каждое изменение фиксируют вместе с исходными показаниями.
- Шаг 1Проверка целостности запорной арматуры и отсутствия утечек.
- Шаг 2Очистка фильтров грубой очистки от механических примесей.
- Шаг 3Заполнение системы теплоносителем и удаление воздуха.
- Шаг 4Настройка давления в расширительном баке.
- Шаг 5Пуск насосов и проверка перепада давления.
- Шаг 6Калибровка регулирующих клапанов по графику.
3. Ключевые параметры

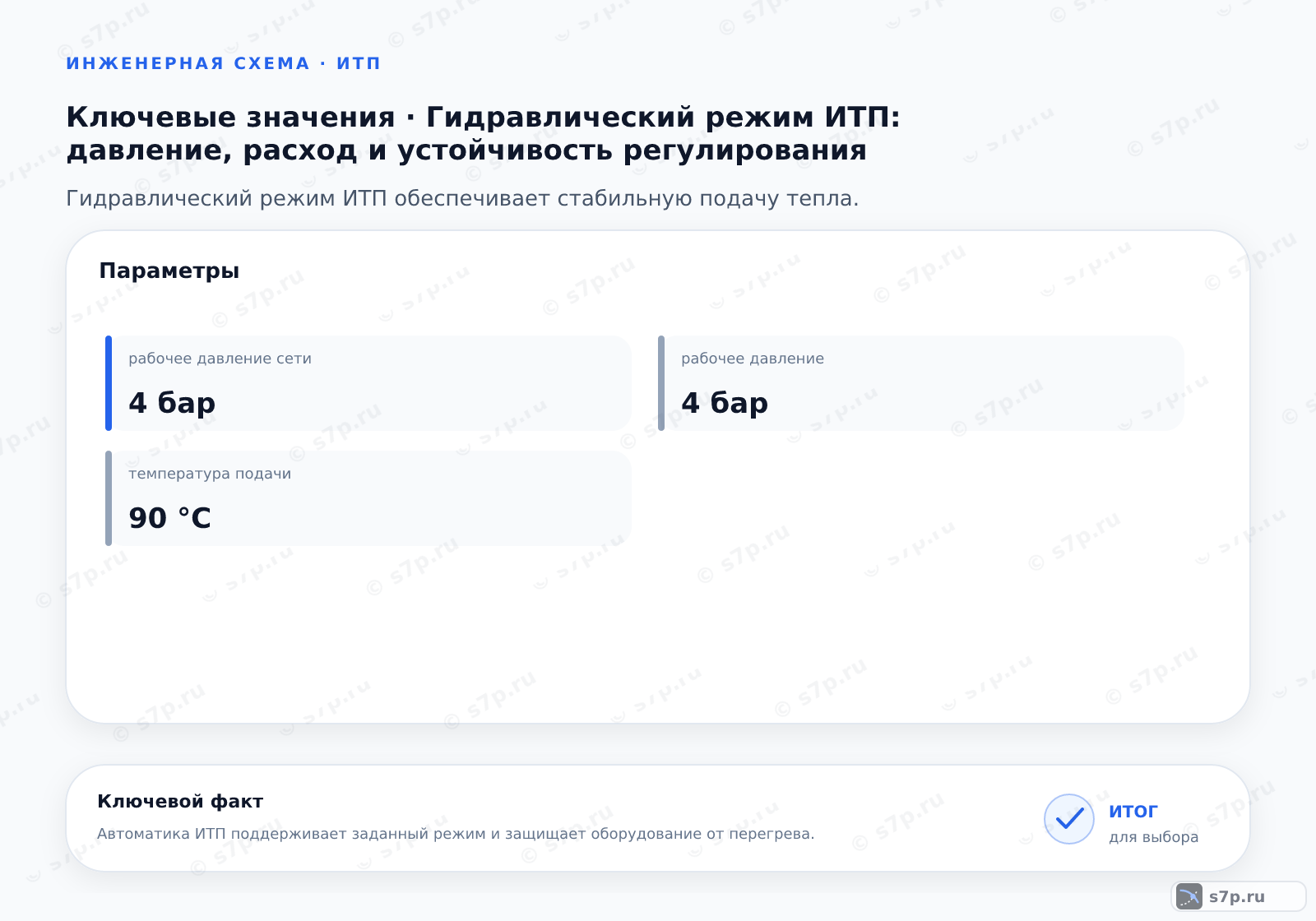

В таблице приведены рабочее давление сети, температуры подачи и обратки, перепад давления, допустимая скорость и коэффициент полезного действия насоса. Давление и скорость ограничивают гидравлическую нагрузку, температуры показывают тепловой результат, перепад характеризует работу контура, а КПД помогает оценить состояние насосной установки.
Параметры сопоставляют с паспортом оборудования и точками измерения. Температура обратки без значения подачи не показывает, достигнут ли требуемый режим. Перепад без расхода не позволяет судить о балансировке. При диагностике записывают положение клапанов, режим насоса и состояние фильтра, чтобы повторное измерение можно было сравнить с теми же условиями.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление сети | 4 бар | бар | СП 60.13330.2020; паспорт оборудования |
| Температура подачи | 90 °C | °C | СП 60.13330.2020; паспорт оборудования |
| Температура обратки | 70 °C | °C | СП 60.13330.2020; паспорт оборудования |
| Перепад давления | 20 кПа | кПа | СП 60.13330.2020; паспорт оборудования |
| Допустимая скорость | 1.5 м/с | м/с | СП 60.13330.2020; паспорт оборудования |
| КПД насоса | 80 % | % | паспорт насоса; инженерная практика |
4. Схема работы

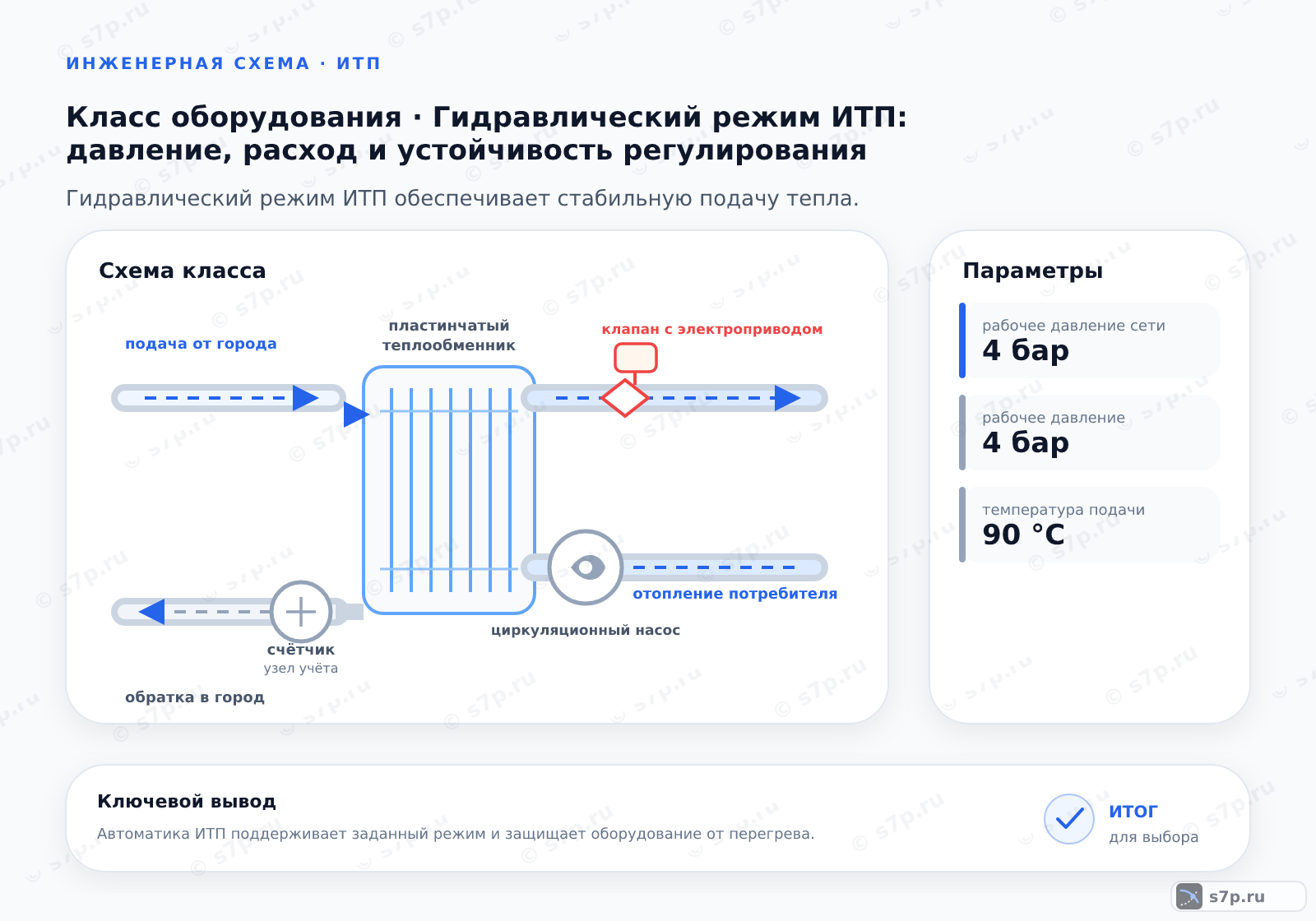

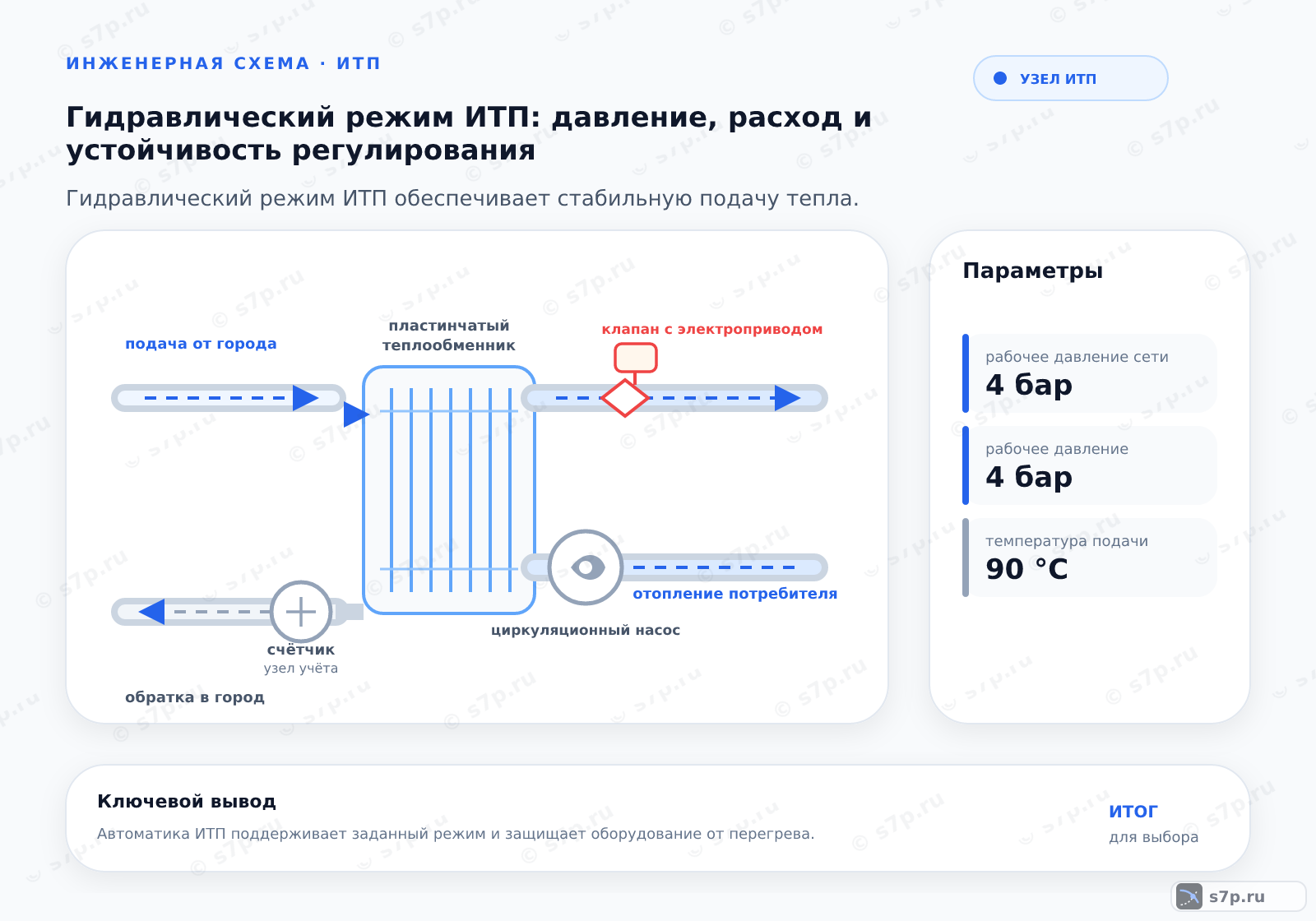

Теплоноситель движется от источника через арматуру, фильтр и насос к регулирующим участкам, затем проходит по контурам потребителей и возвращается по обратной линии. Датчики давления и температуры показывают, как меняется режим до и после сопротивлений. Клапан изменяет расход, а насос поддерживает движение с учётом сопротивления сети.
Автоматическое регулирование работает по обратной связи: измеренное состояние сравнивается с заданным, после чего меняется положение клапана или режим насоса. При проверке прослеживают весь путь сигнала и потока. Ошибка датчика может выглядеть как гидравлическая неисправность, а засорённый фильтр — как недостаточная мощность насоса, поэтому нужны совместные измерения.
5. Виды и разновидности
В таблице сопоставлены ИТП с элеватором, с теплообменником и с частотным регулированием. Элеватор использует энергию сетевого потока и не требует электрического привода для смешения. Теплообменник разделяет контуры. Частотное регулирование меняет режим насоса в зависимости от потребности, поэтому требует согласования привода, датчиков и алгоритма управления.
Сравнение выполняют по степени гидравлической развязки, способу поддержания расхода, доступу к обслуживанию и реакции на переменную нагрузку. Для любой схемы остаются обязательными проверка арматуры, чистота фильтра и контроль измерительных точек. Название варианта не заменяет проверку фактической обвязки и рабочего режима.
| Значение | Источник |
|---|---|
| ИТП с элеватором: простое смешивание без электричества. | инженерная практика |
| ИТП с теплообменником: полная гидроразвязка контуров. | инженерная практика |
| ИТП с частотным регулированием: экономия энергии насосов. | инженерная практика |
6. На что влияет и зачем нужно
Стабильное давление уменьшает риск кавитации и шума, а согласованный расход помогает распределить тепло между ветвями. Частотное регулирование насосов связывают с экономией электроэнергии до 30%, но на объекте этот эффект проверяют измерениями. Это полезно не само по себе, а потому что по показаниям можно отличить изменение нагрузки от неисправности арматуры или насоса. Режим поддерживают измерениями, настройкой и устранением причин сопротивления.
Частотное управление применяют, когда режим насоса должен следовать изменению потребности. Энергетический результат оценивают по фактическим расходам, времени работы и характеристике оборудования, а не по обещанному проценту экономии. После настройки проверяют устойчивость клапанов, шум, температуры и обратное давление.
7. Частые ошибки и на что смотреть
Нарушение режима начинается с неправильного давления, воздуха, резкого закрытия клапана или загрязнённого фильтра. Давление выше 10 бар может повредить трубы, поэтому эту границу сопоставляют с проектом и паспортами. Высокое давление создаёт нагрузку на трубы и арматуру, низкое ухудшает заполнение и способствует подсосу воздуха и коррозии. Быстрое изменение положения клапана передаёт удар по контуру, а фильтр с большим сопротивлением перегружает насос.
Перед перенастройкой проверяют герметичность, показания до и после фильтра, направление потока и положение арматуры. Затем сравнивают расход и перепад с расчётной схемой. Если после очистки и удаления воздуха отклонение сохраняется, анализируют рабочую точку насоса и сигнал датчика, а не увеличивают давление без подтверждения.
Частые вопросы
Какие показания нужны для оценки режима ИТП?
Снимают рабочее давление, температуры подачи и обратки, перепад давления, расход и состояние насоса. В исходной таблице также указан допустимый скоростной режим и КПД насоса, поэтому их сверяют с паспортом. Показания должны относиться к понятным точкам схемы и одному состоянию арматуры. Одиночная температура без давления и расхода не описывает гидравлический режим.
Почему давление и расход меняются после очистки фильтра?
Загрязнённый фильтр создаёт дополнительное сопротивление и заставляет насос работать в другой точке. После очистки проход восстанавливается, поэтому перепад и расход могут измениться. Проверяют также положение арматуры, заполнение и отсутствие воздуха, затем сравнивают новые показания с расчётной схемой. Если режим стал неустойчивым, проверяют настройку клапана и сигнал датчика.
Чем отличается гидравлический режим ИТП с элеватором от режима с теплообменником?
Элеватор использует давление сетевой воды для смешения и циркуляции, а теплообменник разделяет контуры и передаёт тепло через поверхность. Поэтому в первом случае контролируют условия эжекции, сопло и обратную воду, во втором — параметры обеих сторон, насосы и теплообменную поверхность. В обоих вариантах проверяют арматуру, фильтры, температуры, давление и балансировку.
Как найти причину шума или кавитации в контуре?
Проверяют давление на входе и выходе насоса, заполнение, подсос воздуха, состояние фильтра и положение клапанов. Сопоставляют фактический расход и перепад с рабочей характеристикой оборудования. Шум может возникать из-за чрезмерного сопротивления или резкого закрытия арматуры, поэтому сначала устраняют гидравлическую причину и только затем меняют настройки насоса.
Когда частотное регулирование насоса уместно в ИТП?
Его рассматривают, когда расход и сопротивление контура заметно меняются с нагрузкой и есть измерения, по которым можно управлять скоростью. Сравнивают характеристику насоса, диапазон клапанов, сигналы датчиков и требования схемы. Сам привод не гарантирует экономию: после настройки проверяют стабильность давления, температуры, шум и фактическое время работы оборудования.
Что проверять, если клапаны работают, но режим остаётся нестабильным?
Проверяют достоверность датчиков, положение арматуры, наличие воздуха, загрязнение фильтров и рабочую точку насоса. Затем смотрят, совпадает ли алгоритм регулирования с реальной схемой и не закрывается ли клапан слишком быстро. Изменения выполняют по одному, фиксируя давление, расход и температуры. Так находят причину, а не маскируют её повышением давления.
