1. Сетчатые, магнитные и промывные фильтры: что выбрать
Сетчатый фильтр задерживает механические примеси на элементе, магнитный улавливает ферромагнитные частицы, а промывной позволяет очищать рабочую часть без обычной разборки. Выбор начинается с состава загрязнений и чувствительности защищаемого оборудования. Один тип не заменяет другой, если в теплоносителе присутствуют разные фракции или требуется отдельная защита от металлического шлама.
Перед установкой сопоставляют направление потока, допустимый расход, потерю давления и место для обслуживания. Для пластинчатого теплообменника важна защита обратной линии, для старой системы — способность удерживать накопившийся шлам, для автоматизированного узла — совместимость промывки с режимом. Тонкость фильтрации подтверждают по паспорту выбранной модели.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».

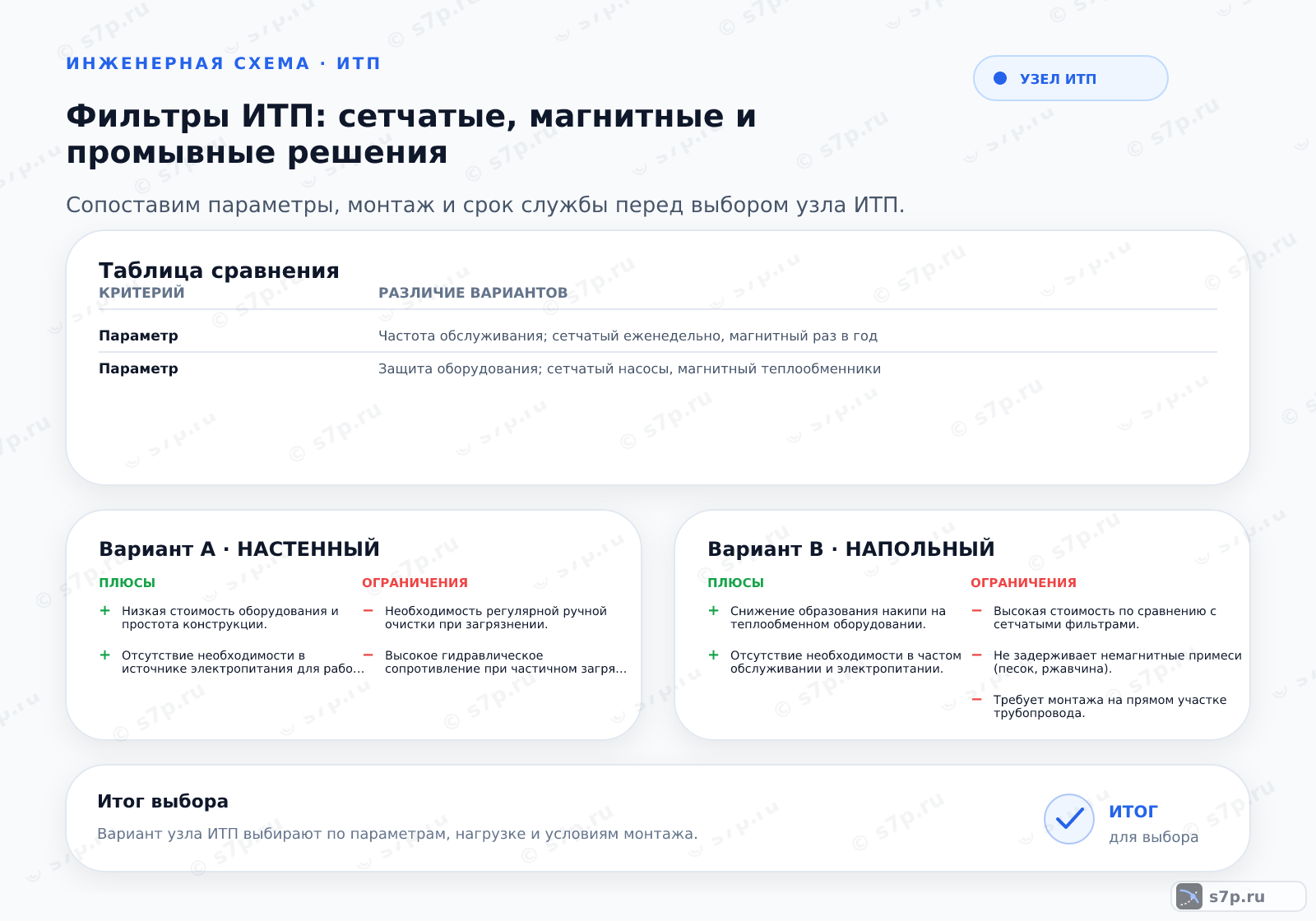

2. Таблица сравнения
Сравнение выполняют по нескольким признакам: какие частицы задерживает элемент, как очищается фильтр, насколько меняется сопротивление и нужна ли энергия для промывки. Стоимость корпуса сама по себе не описывает эксплуатацию. К ней добавляют цену сменной сетки, доступ к крышке и последствия остановки защищаемого оборудования.
Табличные значения рассматривают как ориентиры для сопоставления конкретных моделей, а не как универсальные расценки или пределы. Паспорт уточняет рабочий расход, допустимую потерю давления, требования к обслуживанию и потребление промывного устройства. Если условия объекта отличаются от примера, сравнение повторяют по фактическому теплоносителю и схеме.
3. Определения вариантов
Сетчатый фильтр создаёт механический барьер: загрязнение остаётся на сетке, а очистка требует доступа к элементу. Магнитный вариант отделяет ферромагнитный шлам и полезен там, где в контуре есть продукты износа стали. Промывная конструкция соединяет фильтрующий элемент с каналом удаления загрязнений и снижает объём ручного обслуживания.
Различие между вариантами не сводится к названию корпуса. Для оценки смотрят на доступность элемента, направление промывки, место отвода загрязнений и влияние сопротивления на насос. Совмещённая защита возможна, если она не нарушает гидравлическую схему и каждый фильтр можно обслужить без опасных действий на действующем контуре.
4. Когда что применять
Для старой системы с большим количеством шлама в таблице приведён сетчатый фильтр на подаче. Для защиты пластинчатого теплообменника указан магнитный уловитель на обратке. В автоматизированном тепловом пункте с заметным расходом рассматривается промывной вариант, а для частного дома с пластиковыми трубами — магнитная защита котла.
Промышленный объект с высоким содержанием примесей требует фильтра, который допускает промывку и не создаёт недоступного узла обслуживания. Эти примеры не отменяют проверки паспорта: состав загрязнений, расположение оборудования и фактический поток могут изменить решение. Перед монтажом отмечают направление, точки отключения и место сброса загрязнений.
| Значение | Источник |
|---|---|
| Старые системы отопления с большим количеством шлама: фильтр на подаче подбирают по загрязнению и расходу. | инженерная практика; сверить по паспорту |
| Защита пластинчатого теплообменника: магнитный уловитель на обратке. | инженерная практика; сверить по паспорту |
| Автоматизированный тепловой пункт с расходом 10 м³/ч: промывной фильтр. | инженерная практика; сверить по паспорту |
| Частный дом с пластиковыми трубами: магнитный фильтр для защиты котла. | инженерная практика; сверить по паспорту |
| Промышленный объект с высоким содержанием примесей: сетчатый фильтр с промывкой. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Эксплуатационные расходы складываются из сопротивления фильтра, очистки, замены элемента и возможного энергопотребления промывного механизма. У сетчатого исполнения нужно учитывать замену сетки, у магнитного — удаление накопленного шлама, у промывного — состояние привода и отвода. Сравнение стоимости проводят вместе с доступностью обслуживания.
Потерю давления отслеживают по показаниям до и после фильтра либо по изменению режима насоса. Рост сопротивления указывает на загрязнение, но также может быть связан с закрытой арматурой или ошибкой монтажа. Очистку выполняют после безопасного отключения участка, а после сборки проверяют уплотнения, направление потока и отсутствие утечки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Электропотребление промывного фильтра | 0.1 кВт·ч/год | кВт·ч/год | инженерная практика; сверить по паспорту |
| Потеря давления | 0.2 бар | бар | инженерная практика; сверить по паспорту |
Частые вопросы
Какой фильтр выбрать для старой системы с большим количеством шлама?
Для такой системы в исходной таблице указан сетчатый фильтр на подаче. Перед установкой проверяют направление потока, доступ к сетке, допустимый расход и влияние сопротивления на насос. Если в загрязнениях много ферромагнитных частиц, дополнительно рассматривают магнитную защиту. Окончательный вариант подтверждают паспортом оборудования и возможностью безопасно отключить участок для очистки.
Чем магнитный фильтр отличается от сетчатого на обратке?
Магнитный фильтр улавливает ферромагнитный шлам, а сетчатый задерживает механические частицы размером, который допускает его элемент. На обратке магнитный вариант часто применяют для защиты пластинчатого теплообменника, но он не заменяет механический барьер для немагнитного мусора. Сравнивают состав загрязнений, потерю давления, доступ к очистке и требования паспорта.
Почему после установки фильтра упал расход?
Причиной бывает загрязнённая сетка, неверное направление, закрытая арматура, слишком большое сопротивление выбранной модели или ошибка в присоединении. Сначала сравнивают поток до и после фильтра, проверяют стрелку корпуса и положение кранов, затем очищают элемент по инструкции. Если расход не восстановился, сопоставляют рабочую точку фильтра и насоса с паспортом.
Когда промывной фильтр лучше ручной очистки?
Промывной вариант рассматривают там, где загрязнение возникает регулярно, доступ к фильтру ограничен или остановка оборудования нежелательна. В таблице он приведён для автоматизированного теплового пункта с заметным расходом. Перед выбором проверяют энергию привода, схему отвода промывной среды, давление и возможность обслуживания. Автоматизация не отменяет контроля состояния элемента и уплотнений.
Можно ли поставить один фильтр вместо сетчатого и магнитного?
Один фильтр заменяет оба только при подтверждённой способности удалять все присутствующие загрязнения и выдерживать рабочий режим. Сетчатый элемент не улавливает частицы по магнитному принципу, а магнитный не задерживает весь немагнитный мусор. Для теплообменника и насоса сравнивают состав шлама, требуемую чистоту, потерю давления и место для обслуживания каждого варианта.
Как обслуживать фильтр после очистки?
После безопасного отключения участка очищают элемент, осматривают корпус и уплотнения, затем возвращают детали без перекоса. Арматуру открывают постепенно и проверяют отсутствие течи, правильное направление и изменение сопротивления. Для промывного исполнения дополнительно проверяют привод и отвод загрязнений. Если перепад снова быстро растёт, ищут источник примесей, а не только повторяют очистку.
