Договор теплоснабжения для ИТП регламентирует технические параметры передачи тепловой энергии, устанавливает границы балансовой принадлежности оборудования и фиксирует порядок учёта потреблённых ресурсов между поставщиком и потребителем. Снижение температуры подачи на 1 °C экономит.
данные обновлены 2026-10-21 ·
1. Что такое договор теплоснабжения для ИТП
Договор теплоснабжения связывает параметры внешней сети с работой индивидуального теплового пункта. В нём фиксируют точку передачи ресурса, состав оборудования на стороне потребителя, порядок учёта и обязанности при отклонении режима. Для инженера это исходный документ, по которому проверяют, какие данные должны совпасть с фактической схемой трубопроводов.
Границу ответственности рассматривают вместе с актом разграничения и схемой ввода. Само наличие ИТП не переносит автоматически ответственность на одну сторону: значение имеют место присоединения, принадлежность арматуры и условия договора. При обследовании сопоставляют документы с маркировкой труб, запорными устройствами и узлом учёта, чтобы спорный участок можно было однозначно описать.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
2. Устройство и принцип работы
У договора нет механизма, который сам регулирует теплоноситель. Он задаёт режим взаимодействия: теплоснабжающая организация передаёт ресурс с оговорёнными параметрами, а потребитель поддерживает исправность своего оборудования и предоставляет доступ для контроля. ИТП выполняет техническую часть этой схемы через арматуру, теплообменные устройства, насосы и автоматику.
Рабочий порядок строят от проверки герметичности к промывке, настройке регуляторов, балансировке и оформлению акта. Каждое действие связывают с ответственным лицом и измеряемым результатом. Если фактическая обвязка отличается от договорной схемы, сначала уточняют границу и состав оборудования, а уже затем меняют настройки или планируют ремонт.
- Шаг 1Проверка герметичности сварных швов и соединений трубопроводов.
- Шаг 2Промывка системы от строительного мусора и окалины.
- Шаг 3Настройка регуляторов давления и расхода.
- Шаг 4Пусконаладочные работы и балансировка контуров.
- Шаг 5Оформление акта ввода оборудования в эксплуатацию.

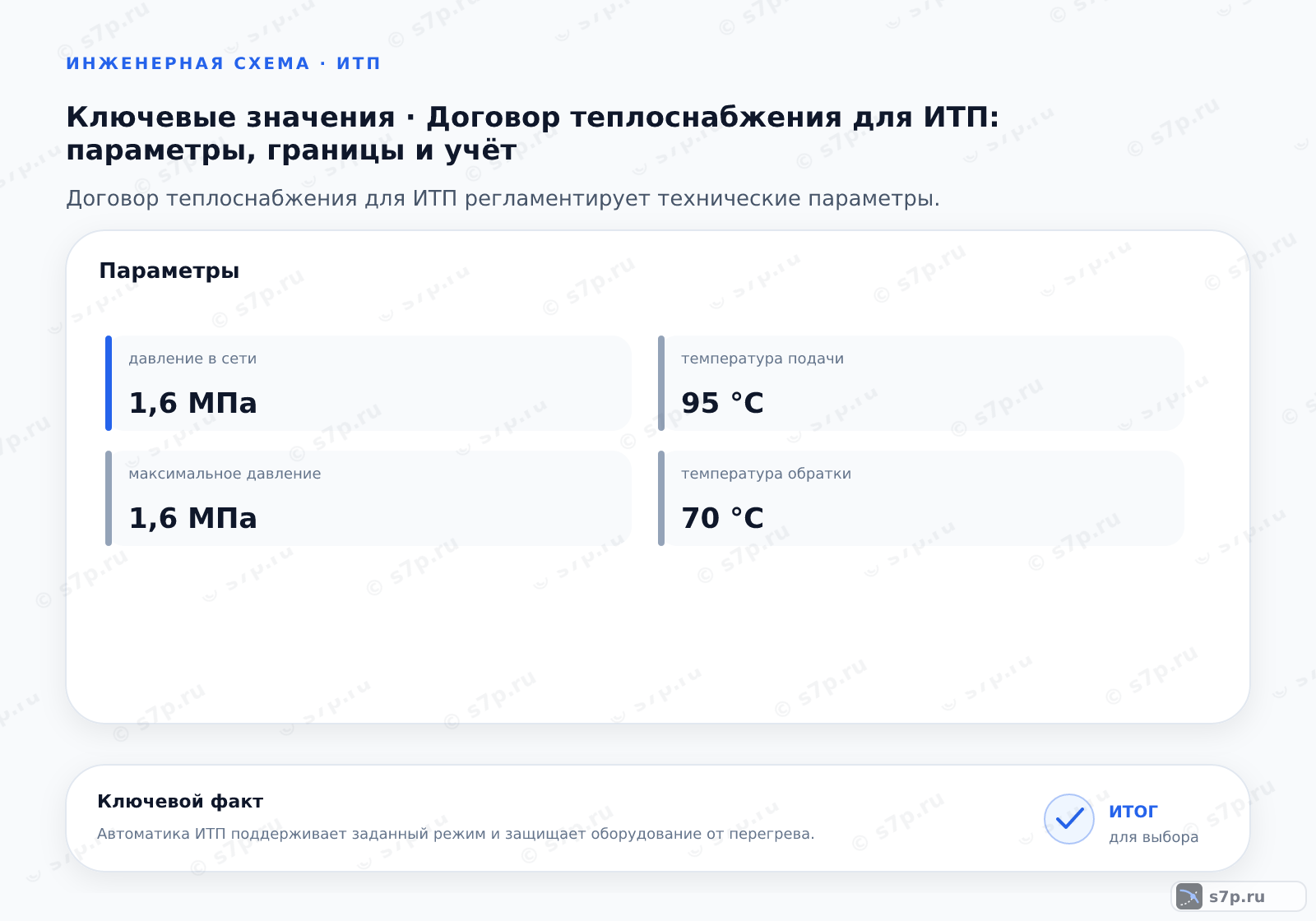

3. Ключевые параметры
В разделе параметров собраны величины, по которым оценивают совместимость сети и ИТП: давление, температура обратной воды, скорость теплоносителя, перепад температур и гидравлическое сопротивление. Их читают не по отдельности. Давление сопоставляют с допустимым для труб и арматуры, а сопротивление — с располагаемым напором и выбранной схемой регулирования.
Источник каждого значения имеет практическое значение. Нормативная ссылка задаёт исходное ограничение, паспорт уточняет возможности конкретного оборудования, а измерение показывает фактический режим. Перед подписанием или изменением договора проверяют единицы, точки отбора и способ измерения. Несогласованные исходные данные могут дать формально аккуратную, но непригодную для эксплуатации схему.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в сети | 1.6 МПа | МПа | СП 124.13330.2012; инженерная практика |
| Температура обратки | 70 °C | °C | СП 60.13330.2020; инженерная практика |
| Допустимое отклонение давления | 0.05 МПа | МПа | СП 60.13330.2020; инженерная практика |
| Скорость теплоносителя | 1.5 м/с | м/с | СП 60.13330.2020; инженерная практика |
| Перепад температур | 25 °C | °C | СП 60.13330.2020; инженерная практика |
| Гидравлическое сопротивление | 50 кПа | кПа | Инженерная практика; паспорт ИТП |

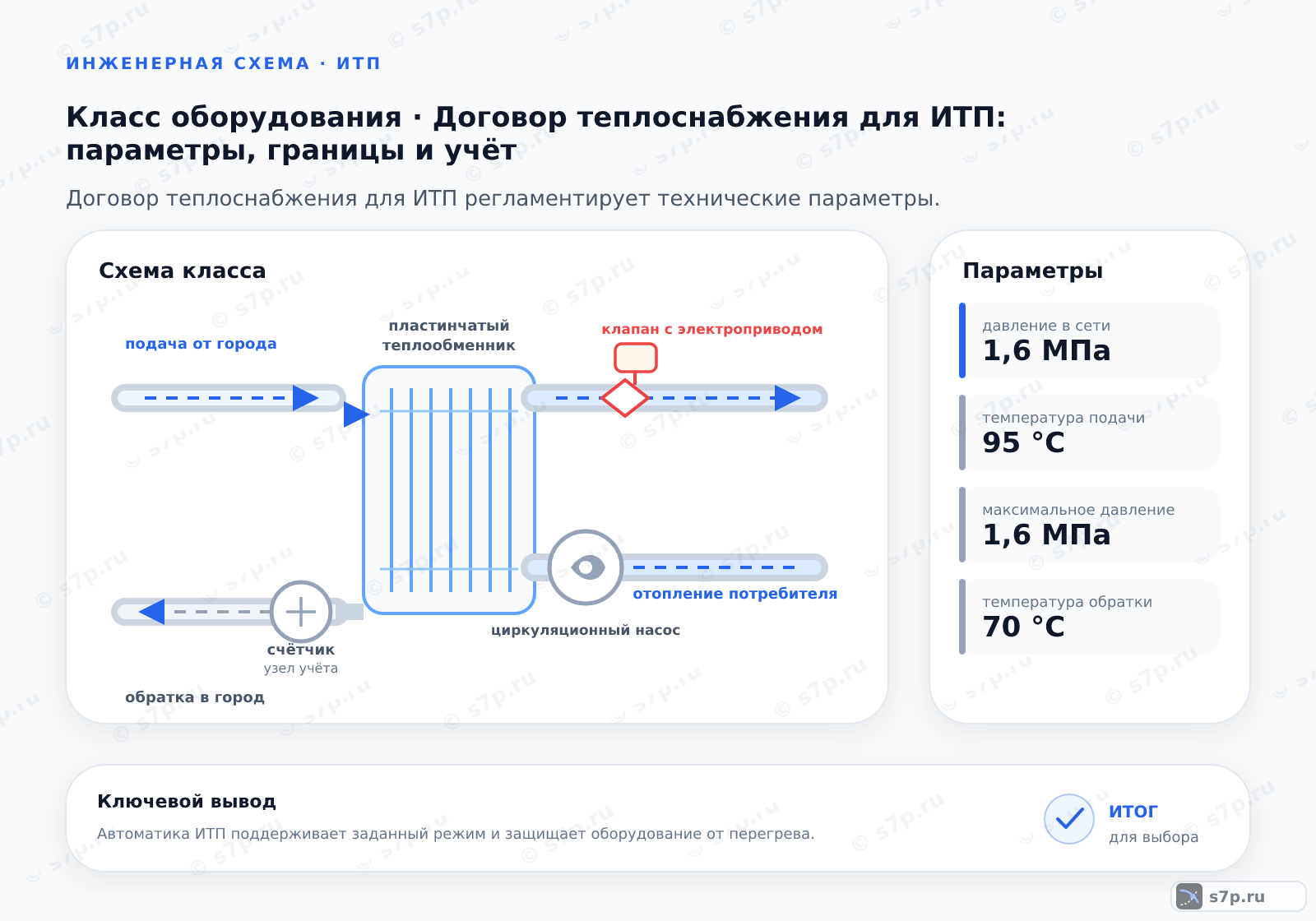

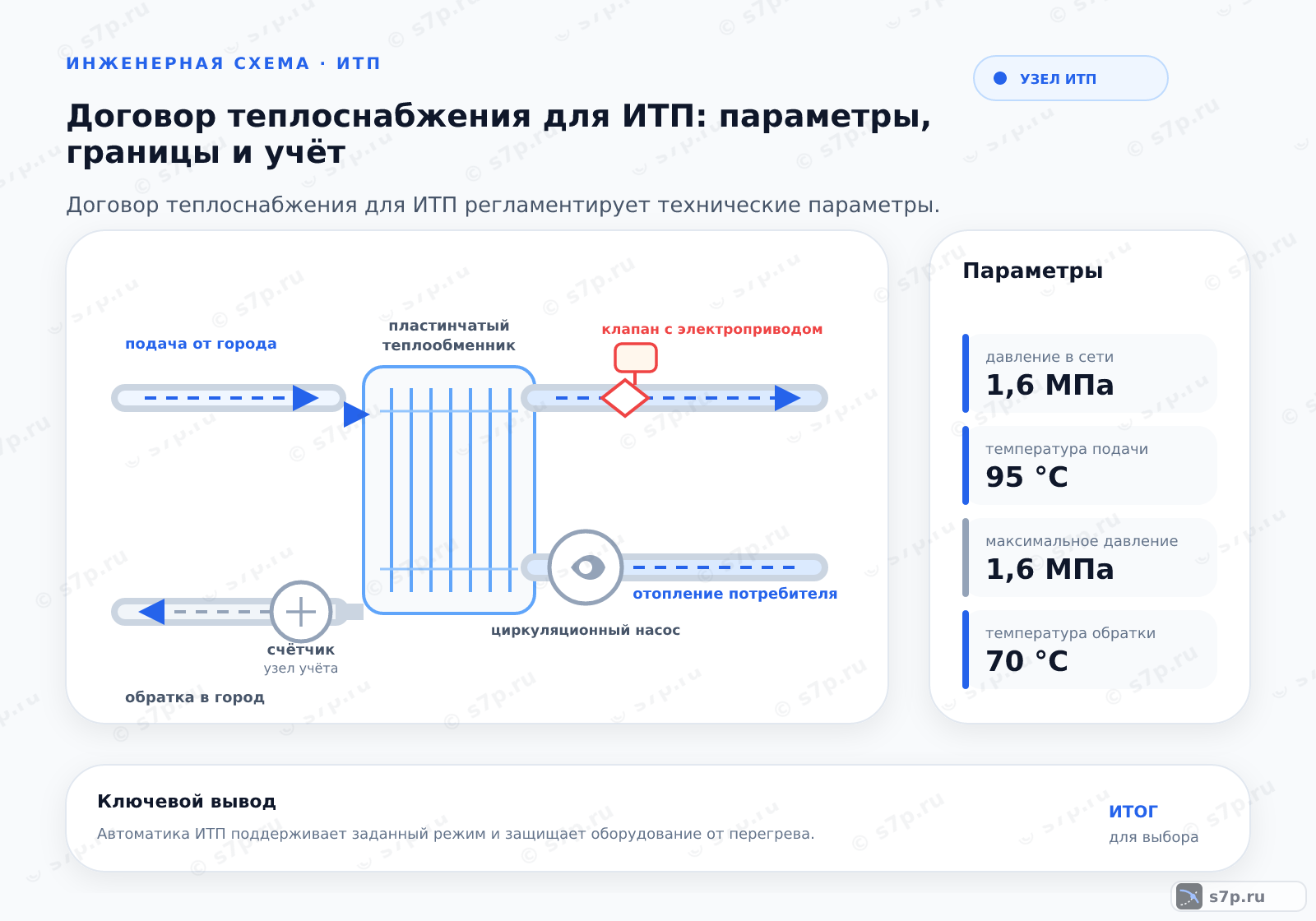

4. Схема работы
Поток поступает от теплосети через вводную арматуру, проходит контроль и оборудование ИТП, после чего возвращается в сеть. Внутри пункта отдельные ветви могут быть связаны теплообменником, смесительным или элеваторным узлом. Договор должен позволять понять, где заканчивается внешняя сеть и какие элементы относятся к стороне потребителя.
Узел учёта и точки измерения выбирают по схеме передачи ресурса, а не по удобству размещения. На основании показаний определяют объём потребления и состояние режима. При разборе отклонения последовательно сравнивают подачу, обратную линию, давление и работу регулирующей арматуры, не смешивая коммерческий учёт с настройкой отопительного контура.
5. Виды и разновидности
В таблице выделены ИТП с пластинчатыми теплообменниками и автоматикой, варианты с эжекторным узлом без автоматики, а также решения с насосным элеваторным узлом. Различие между ними определяется не названием, а тем, как разделены контуры, откуда берётся напор и каким способом поддерживается температура потребителя.
При сравнении учитывают доступность обслуживания, потребность в электропитании, наличие измерительных точек и чувствительность к загрязнению. Схема с теплообменником даёт гидравлическое разделение, эжекторный узел использует энергию сетевого потока, насосный вариант требует проверки рабочей точки и состояния привода. Условия договора должны соответствовать реально установленному варианту.
| Значение | Источник |
|---|---|
| ИТП с пластинчатыми теплообменниками и автоматикой | СП 60.13330.2020; инженерная практика |
| ИТП с эжекторным узлом и без автоматики | СП 60.13330.2020; инженерная практика |
| ИТП с насосным элеваторным узлом | СП 60.13330.2020; инженерная практика |
6. На что влияет и зачем нужно
Договор нужен для согласования режима, учёта и действий при неисправности. Снижение температуры подачи на 1 °C экономит до 1% тепловой энергии при соответствующем режиме системы. По документу определяют, кто предоставляет исходные данные, кто допускает представителей к оборудованию и кто отвечает за сохранность узла учёта. Для эксплуатации это превращается в понятный маршрут: зафиксировать отклонение, проверить принадлежность участка, снять показания и передать сведения ответственному участнику.
Технический эффект зависит от состояния системы, поэтому документ не заменяет наладку. Регуляторы давления, промывка и балансировка рассматриваются как операции с конкретным контуром. После вмешательства сравнивают показания подачи и обратки, проверяют отсутствие перегрузки и отражают изменение схемы в эксплуатационной документации.
7. Частые ошибки и на что смотреть
Ошибка возникает, когда договор читают как общий текст и не сверяют с фактической обвязкой. Давление выше 1.6 МПа может привести к разрыву труб, поэтому его сопоставляют с допустимыми условиями. Пропущенная граница, неучтённая арматура или неверная точка измерения затрудняют поиск причины аварии. Отдельно проверяют принадлежность узла учёта, доступ к запорным устройствам и соответствие давления возможностям трубопровода.
Отключение ИТП согласуют с теплоснабжающей организацией, если это предусмотрено условиями передачи ресурса. Перед изменением режима фиксируют исходные показания, после запуска наблюдают за равномерностью прогрева и состоянием соединений. При расхождении документа и объекта сначала оформляют уточнение, а не маскируют проблему новой настройкой.
Частые вопросы
Что именно нужно сверить в договоре с вводом ИТП?
Сверяют точку передачи, принадлежность вводной арматуры, границу по акту, состав оборудования, порядок доступа и измерительный узел. Отдельно сопоставляют договорные давление, температуры, расход и сопротивление с паспортом и фактическими показаниями. Если документ говорит об одном фланце, а на объекте установлен другой участок, фиксируют расхождение и согласуют его до ремонта или перенастройки.
Кто отвечает за течь рядом с границей балансовой принадлежности?
Ответ определяют по точному месту дефекта, договору и акту разграничения, а не по близости к стене или помещению. Описывают соединение, арматуру и участок трубопровода относительно согласованной границы, фиксируют показания и уведомляют ответственную сторону. Если документ не совпадает с фактической трассой, сначала оформляют уточнение и безопасно локализуют течь, не меняя спорный узел самовольно.
Как сравнить договорные параметры с фактическим режимом?
Сначала определяют точки измерения и состояние арматуры, затем снимают давление, температуры подачи и обратки, расход и перепад на оборудовании. Полученные значения сопоставляют с договором, паспортом ИТП и проектной схемой, учитывая единицы и время измерения. Расхождение проверяют повторно после удаления воздуха, очистки фильтра или восстановления положения клапана, чтобы не принять неисправность за постоянное условие сети.
Можно ли отключить ИТП для ремонта без уведомления теплоснабжающей организации?
Порядок отключения задаётся договором и условиями передачи ресурса. Перед ремонтом определяют затрагиваемый участок, согласуют время и способ ограничения подачи, фиксируют исходные показания и проверяют возможность безопасного дренажа. После работ контур заполняют и запускают по согласованной схеме, затем передают сведения о результате. Самовольное отключение может нарушить гидравлический режим и затруднить разбор последствий.
Чем различаются договорные условия для теплообменного и элеваторного ИТП?
В теплообменном варианте отдельно описывают разделение контуров, параметры теплообменника и измерения по сторонам. В элеваторном узле внимание уделяют давлению сетевой воды, соплу, смешению и состоянию обратной линии. Насосный элеваторный вариант дополнительно требует данных о приводе и рабочей точке. Во всех случаях договорные условия должны соответствовать фактически установленной схеме и принадлежности оборудования.
Что делать, если договорная схема не совпадает с обвязкой на месте?
Не начинают с перенастройки оборудования. Сначала составляют фактическую схему, отмечают ввод, запорные устройства, узел учёта и спорную границу, затем сопоставляют их с актом и договором. Расхождение фиксируют с показаниями и фотографиями, передают на согласование и только после этого определяют ремонт, изменение документов или корректировку режима.
