Термопластиковую арматуру выбирают по среде, температуре, давлению и соединению. PVC, PP и PVDF сопоставляют с конкретной средой, включая неметаллические детали и температурный режим.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.

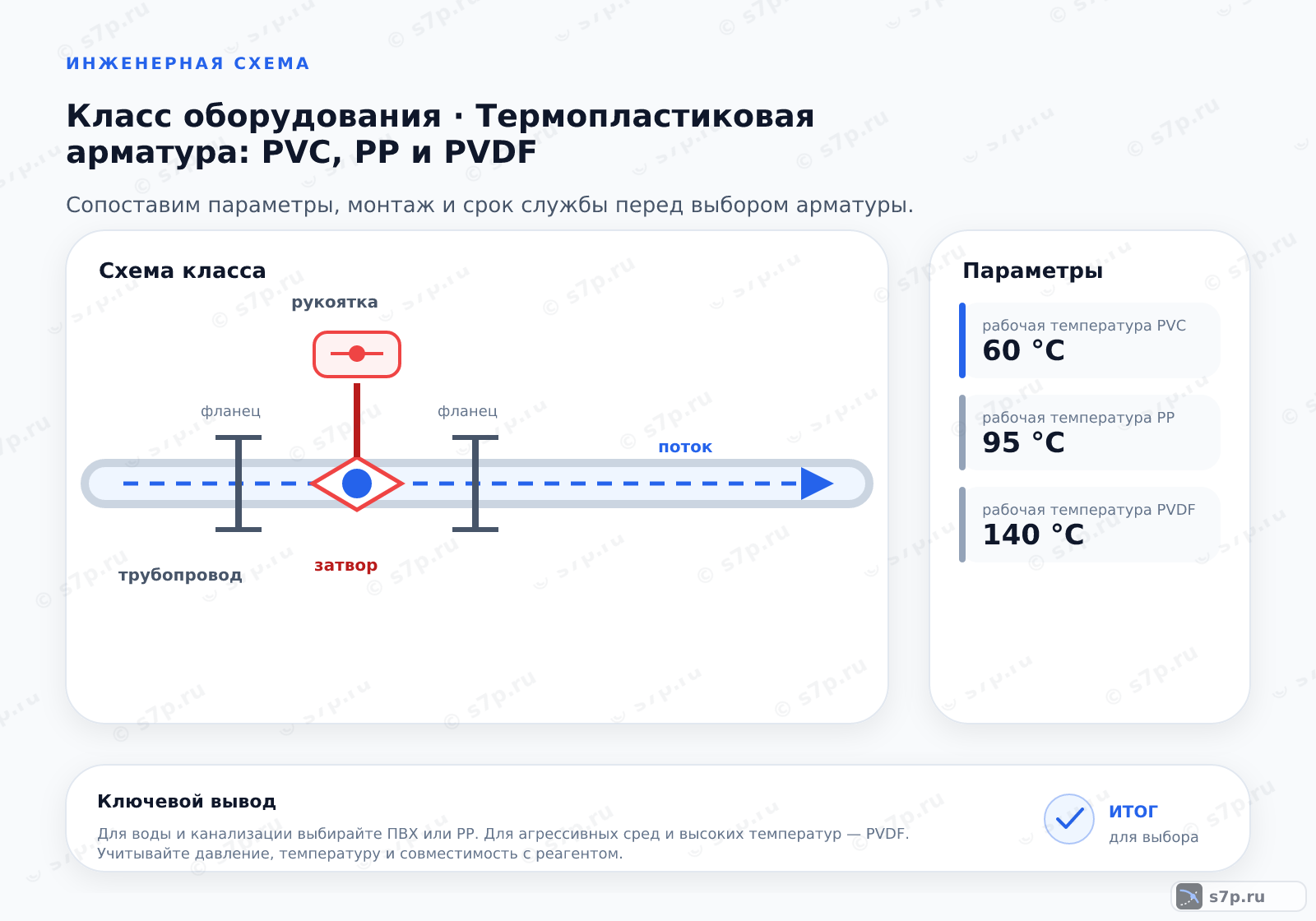

1. Материалы термопластиковой арматуры
Полимерную арматуру сопоставляют с составом среды, температурой, давлением и способом соединения. PVC, PP и PVDF имеют разные области применения, поэтому обозначение материала не заменяет проверку корпуса, затвора, уплотнений и привода. В проектной схеме отдельно фиксируют доступ для обслуживания и возможность заменить элемент без повреждения соседних стыков.
Для холодного водоснабжения и канализации таблица указывает ПВХ, для горячего водоснабжения и отопления — PP-R, для агрессивной химии и чистых сред — PVDF. Промышленные стоки рассматривают с учётом температуры и состава. При смешанной среде или загрязнениях совместимость подтверждают паспортом, включая неметаллические детали.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».

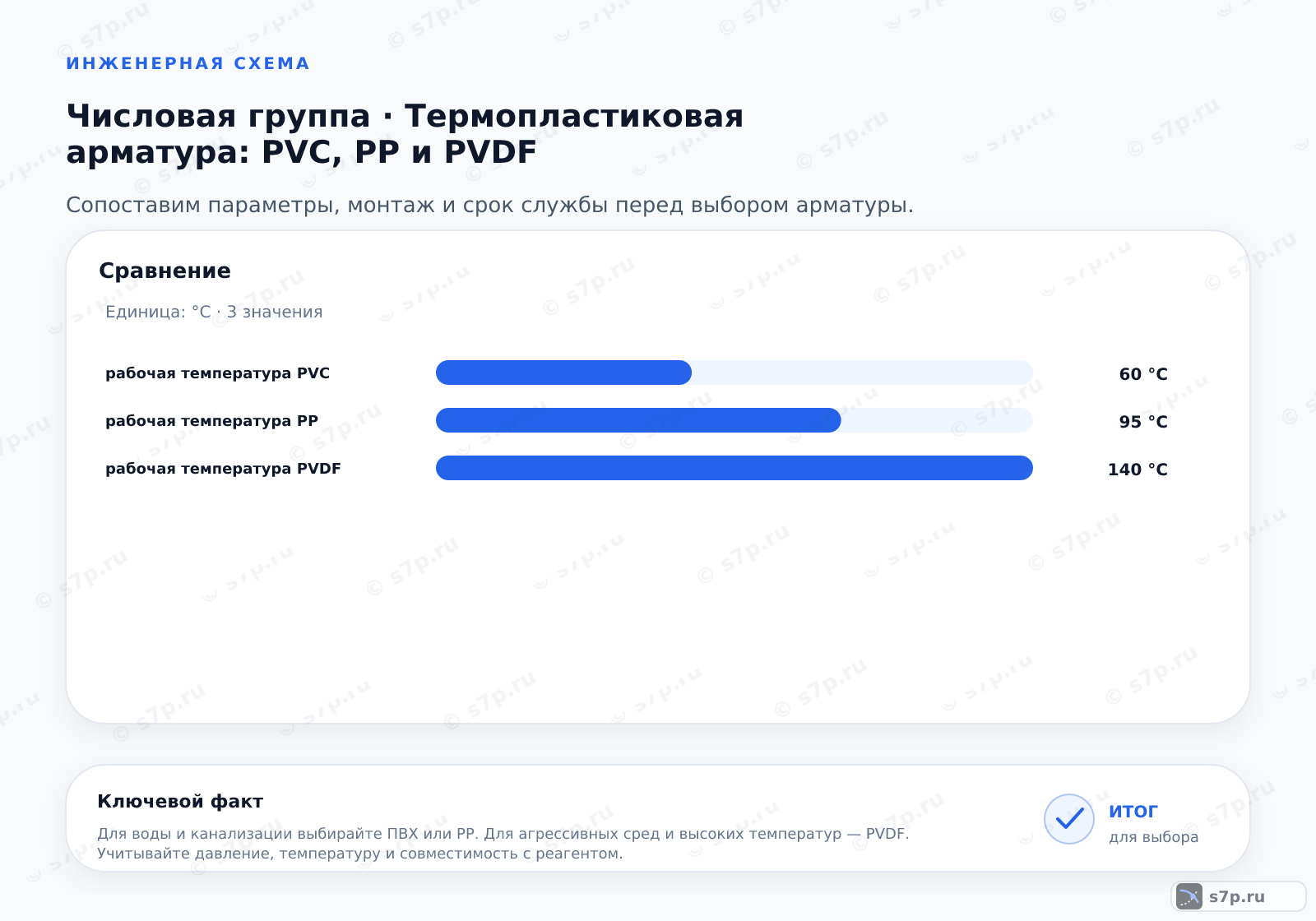

2. Таблица сравнения
В таблице полимер сопоставлен с областью применения и диапазоном PN. Для ПВХ используют PN10–PN16, для PP-R — PN20–PN25, для PVDF — PN6–PN10. Эти интервалы читают вместе с температурой и конкретным исполнением: нагрузка зависит от марки, толщины стенки и режима. Значение для трубы не переносится автоматически на арматуру.
Сравнение проводят при одинаковых среде, схеме монтажа и способе герметизации. PP-R соединяют сваркой, а для других исполнений применяют подходящий для них стык. После выбора материала проверяют паспорт уплотнения, седла и привода: химическая стойкость корпуса не доказывает совместимость всего узла.
3. Определения вариантов
ПВХ в таблице связан с холодным водоснабжением и канализацией, PP — с более тёплыми системами, а PVDF — с агрессивной химией и чистыми средами. Это характеристика полимерной части изделия. Седло, прокладка, шток, привод и присоединительные детали могут иметь другой материал, поэтому их проверяют отдельно.
Полипропиленовая труба и арматура образуют рабочий узел при соблюдении технологии соединения. Для химического потока сверяют состав, примеси и режим очистки. Запись о стойкости полимера не распространяется на металлические или эластомерные элементы, которые также контактируют со средой.
4. Когда что применять
Для холодной воды и канализации выбирают исполнение из строки ПВХ, для отопления и горячего водоснабжения проверяют PP-R, а для химических и чистых сред рассматривают PVDF. Для промышленных стоков выбирают PP при температуре до 90°C. Перед применением сопоставляют фактический поток с паспортом изделия.
Проверяют не только корпус, но и уплотнения, соединение, привод и доступ для замены. В промышленных стоках дополнительно оценивают скорость потока, твёрдые частицы и цикл промывки. При смене реагента или режима повторно сверяют совместимость, потому что прежний выбор больше не описывает условия линии.
| Значение | Источник |
|---|---|
| Холодное водоснабжение и канализация: ПВХ (PN10-PN16) | инженерная практика |
| Горячее водоснабжение и отопление: PP-R (PN20-PN25) | инженерная практика |
| Агрессивная химия и чистые среды: PVDF (PN6-PN10) | инженерная практика |
| Промышленные стоки с температурой до 90°C: PP | инженерная практика |
5. Эксплуатация
Стоимость читают вместе с технологией монтажа и доступностью ремонта.
В эксплуатации осматривают наружную герметичность, резьбовые и сварные соединения, привод, признаки размягчения и растрескивания. Для горячей или химически активной среды осмотр связывают с фактическим режимом. Изменение состава потока требует повторной проверки полимера, прокладки, седла и присоединения.
Частые вопросы
Как сравнить PVC, PP и PVDF для одной линии?
Сопоставляют состав среды, температуру, давление, соединение и материалы всех контактирующих деталей. PVC в таблице связан с холодным водоснабжением и канализацией, PP-R — с горячим водоснабжением и отоплением, PVDF — с агрессивной химией и чистыми средами. После предварительного выбора проверяют седло, прокладку, привод и паспорт конкретной арматуры.
Можно ли переносить диапазон PN трубы на арматуру?
Нельзя переносить его автоматически. В таблице указаны PN10–PN16 для ПВХ, PN20–PN25 для PP-R и PN6–PN10 для PVDF, но эти строки относятся к конкретным материалам и условиям применения. Допустимая нагрузка зависит от марки, температуры, толщины стенки и продолжительности работы. Арматуру проверяют по собственному паспорту и соединению.
Почему одной химической стойкости полимера недостаточно?
Рабочая среда контактирует не только с корпусом. В потоке могут находиться седло, прокладка, шток, приводная деталь и присоединение из других материалов. Поэтому сверяют состав реагента, примеси и режим очистки для каждого элемента. Если меняется реагент, прежнее подтверждение не переносят на новый состав, а повторяют проверку совместимости всего узла.
Когда для отопления рассматривают PP-R?
PP-R в исходной таблице связан с горячим водоснабжением и отоплением. Перед выбором проверяют фактическую температуру, давление, способ соединения и совместимость уплотнений. Сварное соединение выполняют по технологии, а арматуру сопоставляют с трубой и паспортом. Если среда содержит примеси или режим отличается от обычного, одной записи о полипропилене недостаточно.
Что проверить при смене реагента в химическом контуре?
Повторно фиксируют состав, концентрацию, примеси, температуру и режим очистки. Затем проверяют корпус, седло, прокладку, привод, присоединение и способ герметизации. Даже если полимер раньше применялся в похожей линии, новый реагент может изменить совместимость. До пуска сверяют результат с паспортом и оставляют доступ для осмотра и замены уплотнений.
Как учитывать стоимость при выборе полимера?
К стоимости добавляют подготовку стыка, обслуживание, доступность ремонта и требования к совместимости.
