Обратный клапан автоматически закрывается при изменении направления потока, предотвращая обратный ток среды и защищая оборудование от гидроударов и перепадов давления. Определите направление потока по стрелке на корпусе; Проверьте совместимость материалов с рабочей средой.
данные обновлены 2026-10-21 ·

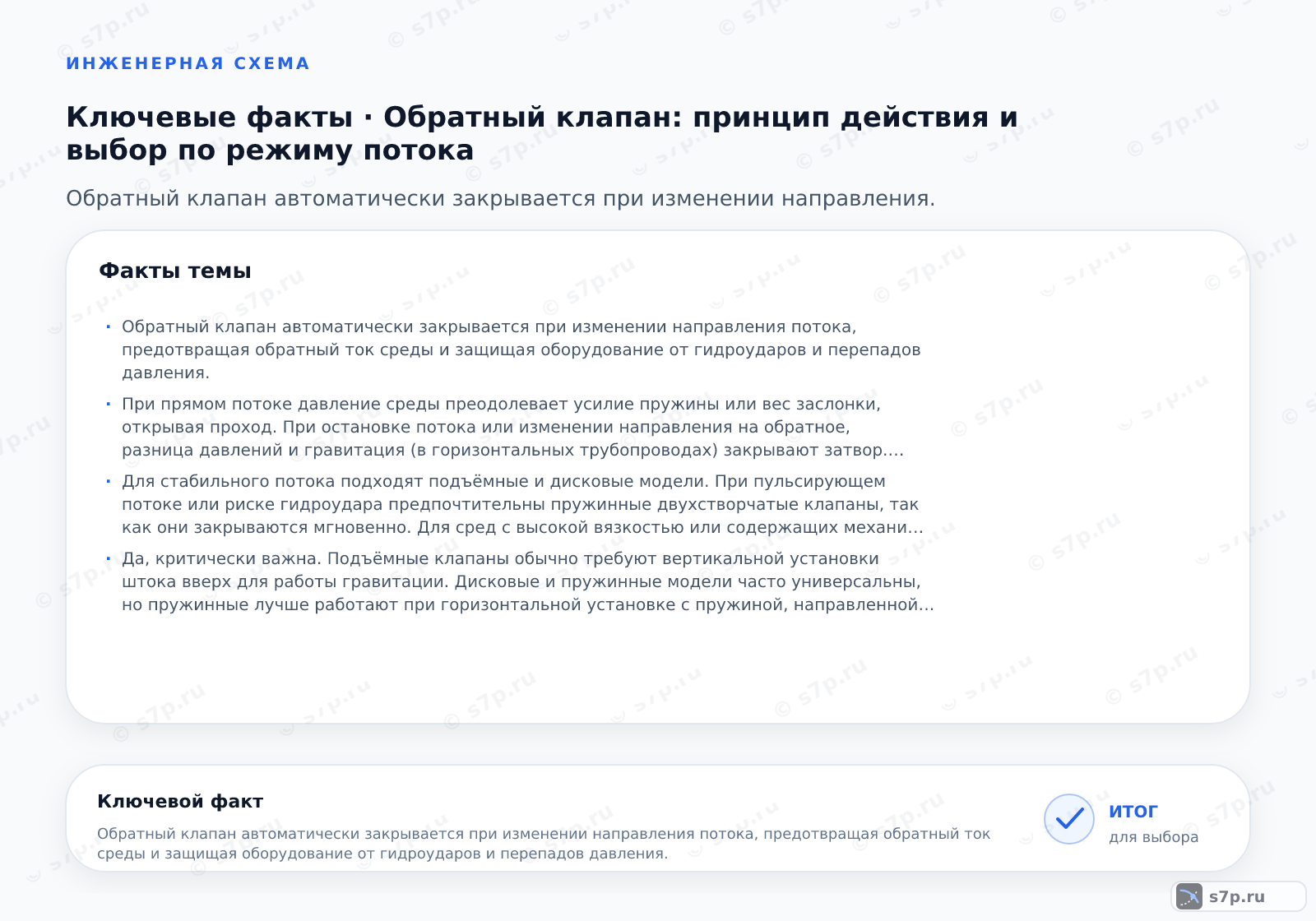

1. Что такое обратный клапан
Обратный клапан пропускает среду в рабочем направлении и закрывает проход при остановке или развороте потока. Затвор реагирует на перепад давления, усилие пружины, вес детали или сочетание этих факторов. При выборе сопоставляют режим линии, допустимое сопротивление, материал и требования к скорости закрытия.
Стрелка на корпусе задаёт направление установки, но сама по себе не подтверждает пригодность модели. Учитывают положение трубопровода, свойства среды, рабочее давление и температуру. Для насосной линии отдельно проверяют риск обратного хода и переходного процесса, который может повредить соседнее оборудование.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Задвижки».
Смежная тема кластера «Дисковые затворы».
2. Устройство и принцип работы
При прямом потоке давление перемещает затвор и открывает проход. Когда движение ослабевает или меняет направление, затвор возвращается к седлу под действием пружины, веса или перепада. Пружинное исполнение закрывается быстрее подъёмного, а дисковое и шаровое требуют оценки своего положения и реакции на загрязнение.
Перед пуском проверяют материал деталей, ориентацию штока или корпуса, свободное движение затвора и чистоту прохода. Клапан не должен заменять фильтрацию или исправлять неправильную схему насоса. После заполнения оценивают шум, вибрацию, отсутствие обратного движения и герметичность соединений.
- Шаг 1Определите направление потока по стрелке на корпусе.
- Шаг 2Проверьте совместимость материалов с рабочей средой.
- Шаг 3Рассчитайте перепад давления при рабочем расходе.
- Шаг 4Выберите тип клапана (пружинный, подъёмный, дисковый).
- Шаг 5Установите клапан с соблюдением ориентации штока.
- Шаг 6Проведите гидравлическое испытание на герметичность.
3. Ключевые параметры
Для подбора сопоставляют рабочее давление, температуру, номинальный диаметр, расход и допустимый перепад. Отдельно проверяют класс герметичности, время закрытия и совместимость уплотнений со средой. Паспортные значения относятся к конкретному исполнению, поэтому их не заменяют общим описанием типа клапана.
Расчёт перепада выполняют для фактического расхода и сопротивления участка. Слишком чувствительный затвор может создавать шум и вибрацию при нестабильном потоке, а медленное закрытие — усилить обратный ток. Итоговый выбор сверяют с монтажным положением, направлением среды и характеристиками соседнего насоса.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 150 °C | °C | инженерная практика; сверить по паспорту |
| Номинальный диаметр | 50 мм | мм | инженерная практика; сверить по паспорту |
| Допустимый перепад (бар) | 0.05 бар | бар | инженерная практика; сверить по паспорту |
| Допустимый перепад (бар) | 0.2 бар | бар | инженерная практика; сверить по паспорту |
| Класс герметичности | 1 класс | класс | ISO 15848; инженерная практика |
| Время закрытия | 0.5 с | с | инженерная практика; сверить по паспорту |

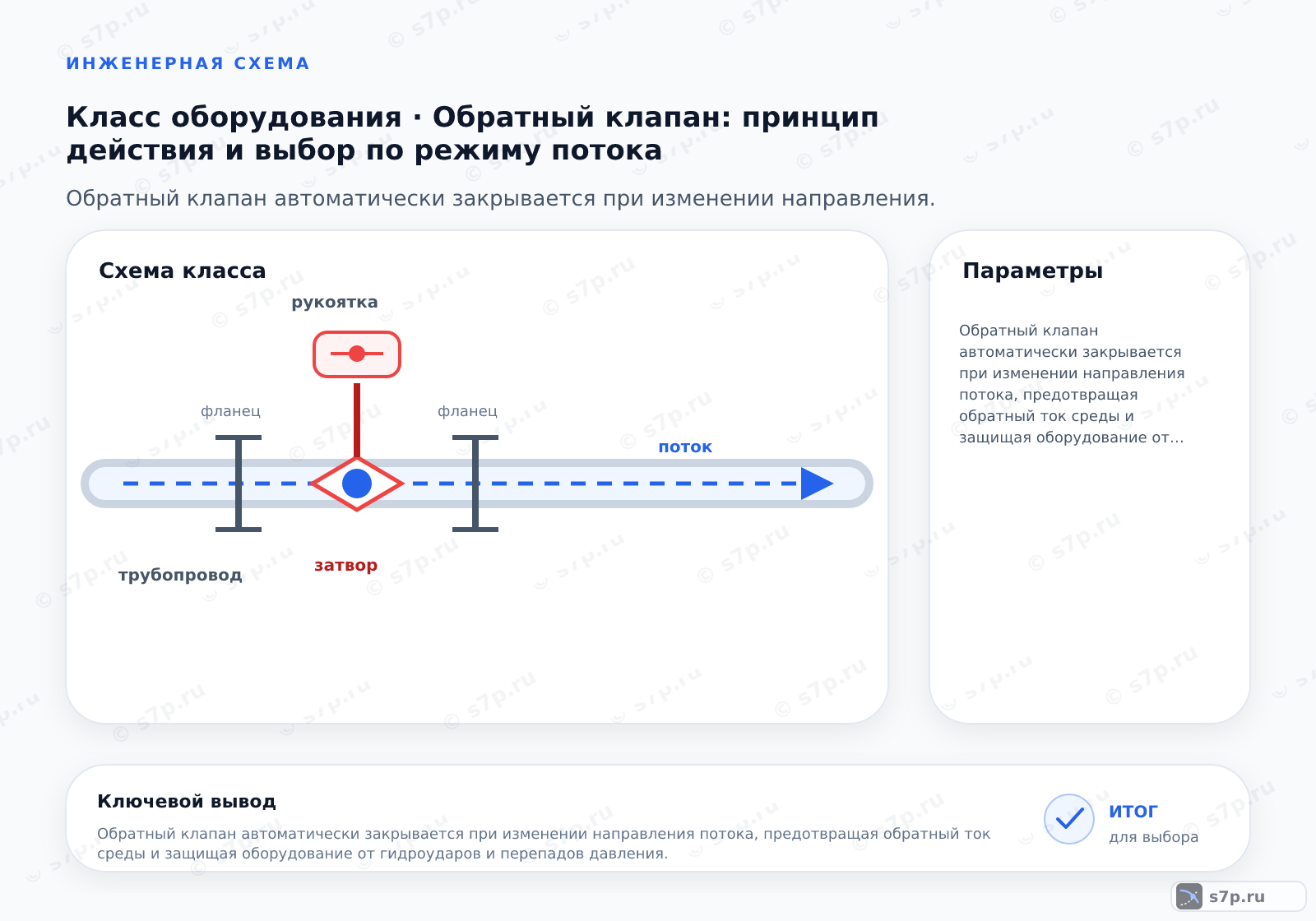

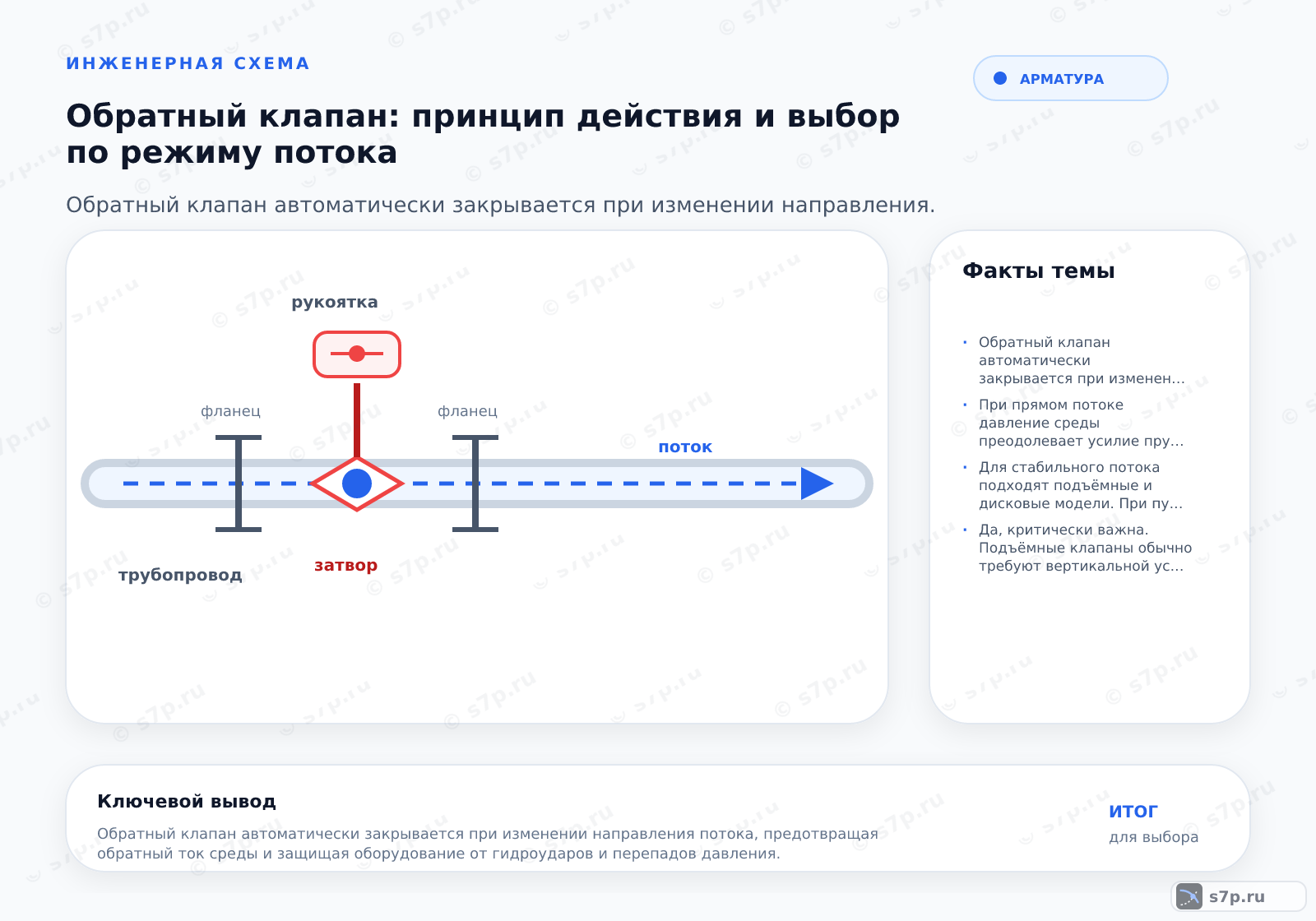

4. Схема работы обратного клапана
В схеме клапан ставят так, чтобы стрелка корпуса совпадала с направлением подачи. При штатном движении затвор открывает проход, а при остановке ограничивает обратный ток. Точка установки влияет на реакцию на насос, отводы и пульсации, поэтому расстояние до соседней арматуры и положение корпуса сверяют по проекту.
После монтажа оценивают работу не только самого клапана, но и всей линии. Обратное движение, хлопок, вибрация или рост сопротивления могут быть связаны с загрязнением, неверной ориентацией или неподходящим типом затвора. Испытание на герметичность проводят после удаления воздуха и подготовки участка.
5. Виды и разновидности
Пружинный клапан компактен и быстро закрывается, но чувствителен к загрязнениям. Подъёмный вариант обеспечивает герметичность и требует подходящего положения установки. Дисковый отличается малым сопротивлением и универсальностью монтажа, а шаровой спокойнее работает с загрязнённой средой и закрывается плавнее.
Сравнение выполняют по качеству среды, направлению и устойчивости потока, положению трубопровода и требуемой реакции на остановку насоса. Сначала выбирают принцип движения затвора, затем проверяют материал, размер и паспортные ограничения. Замена одного типа на другой требует повторного расчёта перепада и проверки схемы.
| Значение | Источник |
|---|---|
| Пружинный клапан: быстрое закрытие, компактность, чувствительность к загрязнениям. | инженерная практика; сверить по паспорту |
| Подъёмный клапан: высокая герметичность, требует вертикальной установки. | инженерная практика; сверить по паспорту |
| Дисковый клапан: низкое сопротивление, универсальность установки. | инженерная практика; сверить по паспорту |
| Шаровый клапан: устойчивость к загрязнениям, плавное закрытие. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Загрязнение может заклинить затвор или оставить его приоткрытым, поэтому перед разборкой проверяют фильтр, чистоту прохода и состояние седла. Превышение паспортного давления или температуры повреждает корпус и уплотнения. Направление по стрелке сверяют до подключения, а не после появления обратного потока.
Ошибку подбора выдают хлопок при остановке, постоянная вибрация, шум или заметный рост перепада. Не устраняют эти признаки случайной сменой пружины или увеличением давления. Фиксируют режим, положение клапана и состояние соседнего оборудования, затем сравнивают наблюдение с паспортом и расчётной схемой.
Частые вопросы
Как выбрать тип обратного клапана для насосной линии?
Сопоставляют расход, перепад давления, направление и устойчивость потока, положение трубопровода, свойства среды и требуемую скорость закрытия. Пружинный вариант быстро реагирует, подъёмный требует подходящего положения, дисковый даёт малое сопротивление, а шаровой спокойнее переносит загрязнения. Выбранный тип проверяют по паспорту, расчёту участка и взаимодействию с насосом.
Почему обратный клапан хлопает при остановке насоса?
Хлопок возникает, когда затвор закрывается с ударом из-за резкого изменения потока, неподходящей конструкции, неправильного положения или пульсаций насоса. Проверяют скорость закрытия, направление установки, расстояние до соседней арматуры и фактический расход. Загрязнение седла также мешает плавному прилеганию. Причину устраняют по схеме и паспорту, а не увеличением давления.
Как проверить направление установки клапана?
Стрелку на корпусе сопоставляют с фактическим направлением подачи и проектной схемой до заполнения линии. Дополнительно проверяют положение штока, крышки или шарового затвора по паспортной инструкции. После монтажа наблюдают за свободным открытием при прямом потоке и закрытием при остановке. Несовпадение стрелки с направлением среды требует переустановки.
Можно ли ставить любой обратный клапан на загрязнённую среду?
Нет, тип выбирают с учётом загрязнения и материала деталей. Пружинные исполнения чувствительнее к частицам, тогда как шаровые могут спокойнее работать с загрязнённой средой, но всё равно требуют проверки прохода и уплотнений. Уточняют фильтрацию, вязкость, температуру и химическое воздействие. Паспорт конкретной модели подтверждает допустимый состав среды.
Что влияет на герметичность обратного клапана?
На герметичность влияют состояние седла и уплотнений, чистота прохода, материал, положение корпуса и достаточность перепада для закрытия. Износ или частица в седле оставляют обратный путь даже при исправной пружине. Проверку выполняют после удаления воздуха и подготовки линии, сравнивая результат с паспортным классом и предусмотренной процедурой испытания.
Какие признаки указывают на неправильный подбор клапана?
О неправильном подборе говорят постоянный шум, вибрация, хлопок при остановке, заметный рост перепада, обратное движение среды или повторная течь после очистки. Фиксируют расход, положение клапана, режим насоса и состояние соседних участков. Затем проверяют расчёт и паспорт. Простая замена пружины или подтяжка соединения не исправляет неподходящий тип конструкции.
