Вытяжная вентиляция удаляет загрязненный воздух за счет создания разрежения, обеспечивая приток свежего воздуха через подсосы или приточные установки. Вытяжная вентиляция — это система, предназначенная для удаления отработанного, загрязненного или влажного воздуха из помещения в атмосферу для поддержания санитарных норм.
данные обновлены 2026-10-21 ·
1. Что такое вытяжная вентиляция
Вытяжная вентиляция удаляет отработанный, загрязнённый или влажный воздух из помещения и создаёт условия для поступления замещающего воздуха. Поток собирают через местные отсосы или общие решётки, затем ведут по воздуховоду к вентилятору либо к каналу естественной тяги. Состав системы зависит от источника загрязнения и назначения помещения.
Местная схема забирает загрязнение у места его появления, общая удаляет воздух из объёма помещения, аварийная реагирует на превышение концентрации газов. Эти варианты нельзя смешивать только по удобству трассы: у них разные условия включения, контроль потока и требования к выбросу.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
2. Устройство и принцип работы
Разрежение в вытяжной ветви заставляет воздух двигаться к вентилятору, а обратный клапан отделяет рабочий канал от обратной тяги. Воздуховод передаёт поток с сопротивлением, которое складывается из трения, поворотов, решёток и других элементов. Герметичные стыки помогают связать расчётный расход с фактическим движением воздуха.
Сначала уточняют требуемый воздухообмен и допустимую скорость, затем рассчитывают сечение трассы и подбирают вентилятор по полному сопротивлению сети. После монтажа проверяют направление потока, работу клапана и состояние соединений. Если тяга меняется при включении соседней ветви, ищут подсос или обратное перетекание в общей трассе.
- Шаг 1Определите требуемый воздухообмен по нормативам для этого типа помещения.
- Шаг 2Рассчитайте сечение воздуховодов исходя из допустимой скорости воздуха.
- Шаг 3Подберите вентилятор с учетом полного сопротивления сети.
- Шаг 4Установите обратный клапан для предотвращения обратной тяги.
- Шаг 5Проконтролируйте герметичность соединений воздуховодов.
3. Ключевые параметры

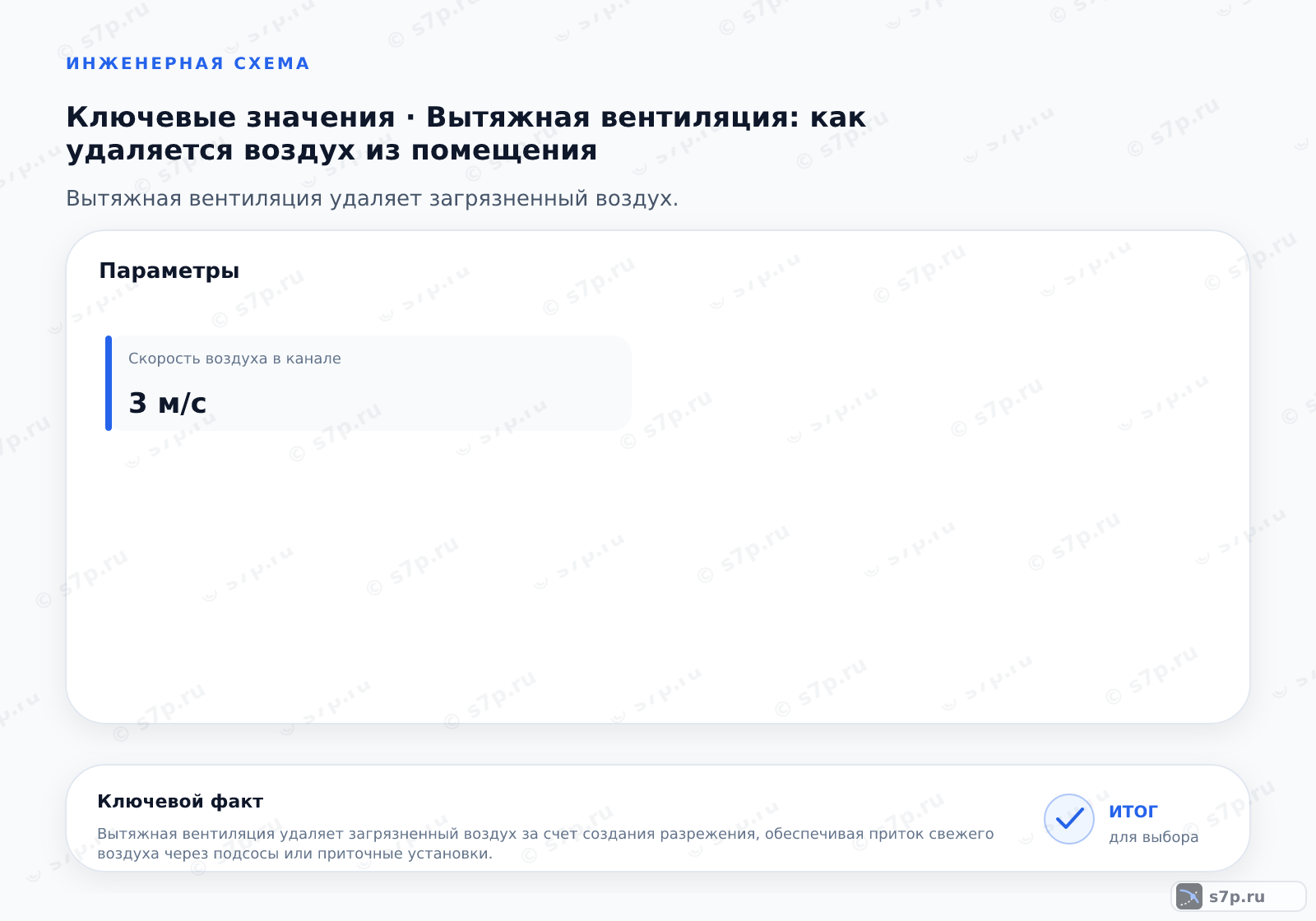

Для кухни в таблице приведена кратность воздухообмена 6 раз/ч, для канала указана скорость воздуха 3 м/с. Уровень шума вентилятора сопоставляют со значением 35 дБА, а минимальный расход санузла — с величиной 25 м³/ч. Эти поля читают совместно: изменение сечения и сопротивления сети влияет на достижение требуемого расхода.
При проверке сверяют назначение помещения, расчётный расход, сечение канала, сопротивление сети и режим вентилятора. Значения из таблицы имеют разные источники: СП 60.13330.2020 относится к воздухообмену и скорости, СП 51.13330.2011 — к шуму, СП 54.13330.2016 — к расходу санузла. Паспорт оборудования не заменяет проверку всей трассы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Кратность воздухообмена кухни | 6 раз/ч | раз/ч | СП 60.13330.2020 |
| Скорость воздуха в канале | 3 м/с | м/с | СП 60.13330.2020 |
| Уровень шума вентилятора | 35 дБА | дБА | СП 51.13330.2011 |
| Минимальный расход санузла | 25 м³/ч | м³/ч | СП 54.13330.2016 |

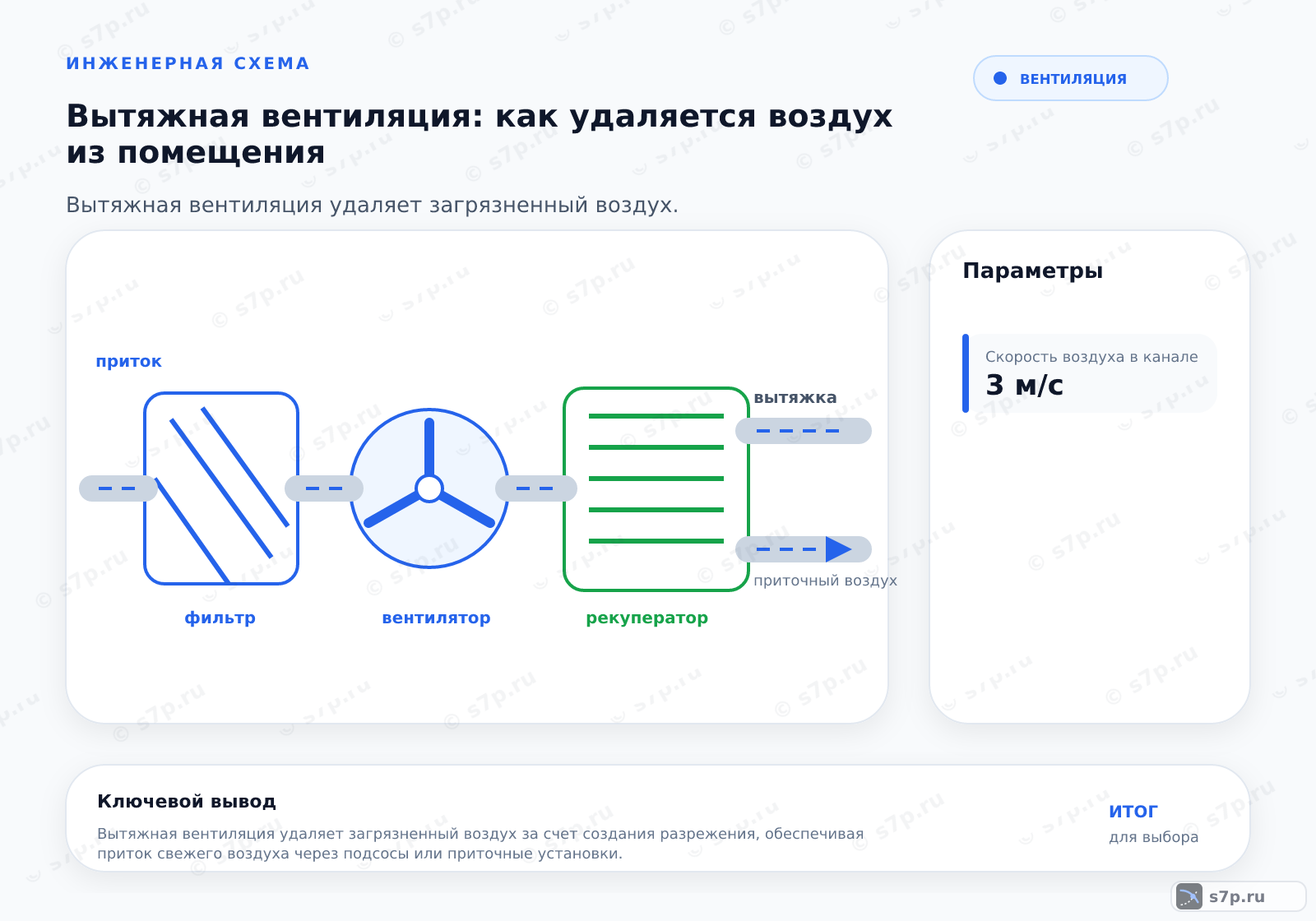

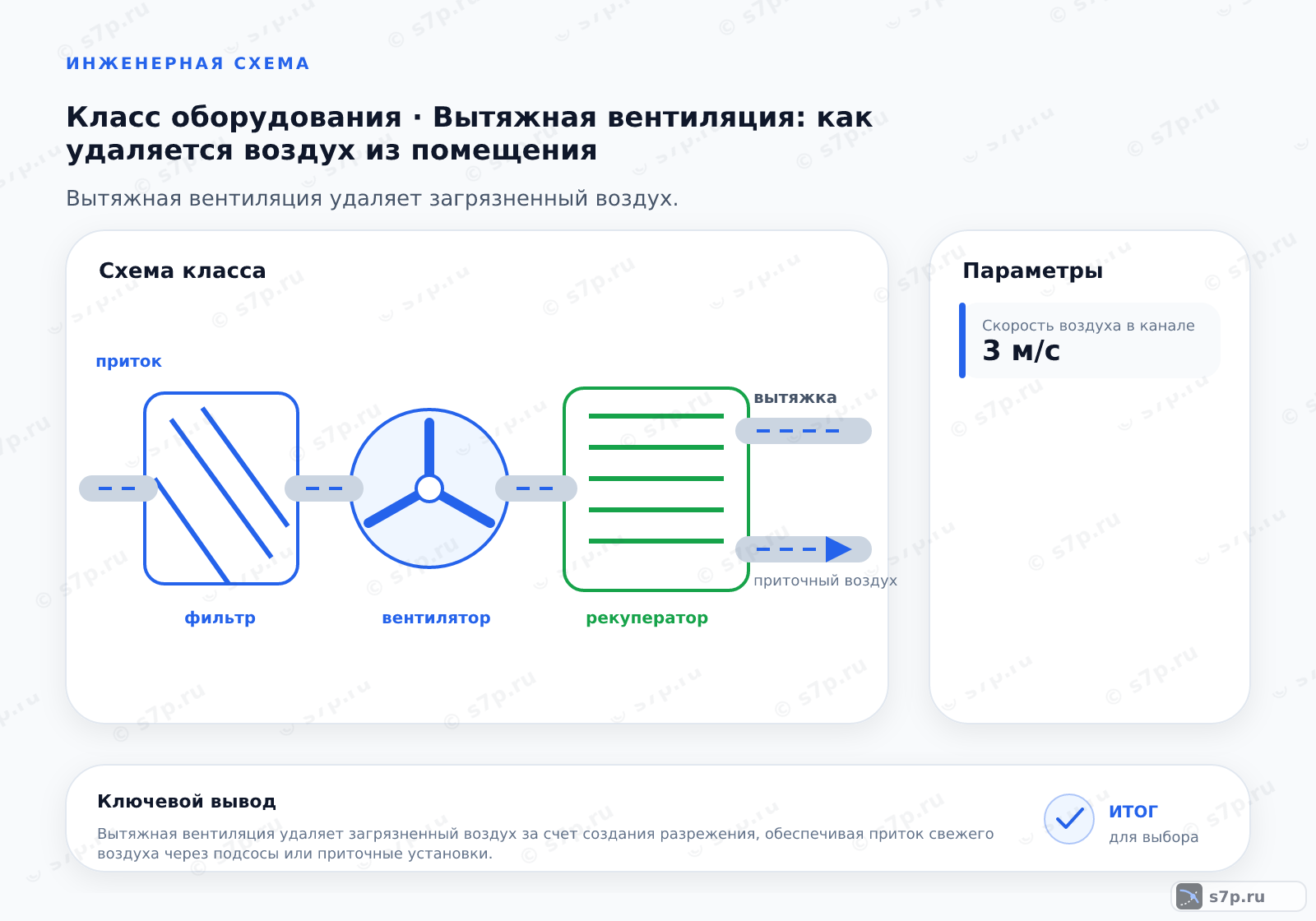

4. Схема работы вытяжной вентиляции
В рабочей схеме воздух поступает в вытяжную решётку или местный отсос, проходит по каналу и удаляется наружу. Вентилятор компенсирует сопротивление сети, а обратный клапан ограничивает движение в противоположную сторону. При естественной тяге вентилятор отсутствует, поэтому результат зависит от условий, создающих движение воздуха.
Точки контроля выбирают возле источника загрязнения, на участке после вентилятора и у выброса. По ним сопоставляют наличие тяги, герметичность и направление потока. Если включение вентилятора не меняет движение воздуха, проверяют клапан, соединения, засорение решётки и соответствие выбранного вентилятора сопротивлению сети.
5. Виды и разновидности
Местная вытяжка удаляет загрязнение у источника, общая работает с воздухом всего помещения, а аварийная включается при превышении концентрации газов. Различие связано не с названием вентилятора, а с местом отбора, режимом включения и способом контроля результата. Для каждой схемы отдельно рассматривают путь воздуха до выброса.
При сравнении проверяют характер загрязнения, требуемый расход, допустимую скорость, уровень шума и сопротивление канала. Местный отсос может потребовать близкого размещения у источника, общая система — равномерного отбора, аварийная — отдельной логики управления. Выбранный вариант сопоставляют с проектной трассой и возможностью осмотра.
| Значение | Источник |
|---|---|
| Местная вытяжка: удаляет загрязнения в источнике их появления. | СП 60.13330.2020 |
| Общая вытяжка: удаляет воздух из всего объема помещения. | СП 60.13330.2020 |
| Аварийная вытяжка: работает при превышении концентрации газов. | СП 12.13130.2020 |
6. Частые ошибки и на что смотреть
Кухонную и санузловую ветви не объединяют без проверки схемы: воздух может перетекать между помещениями и нарушать направление удаления. До выбора вентилятора сопоставляют назначение ветви, сопротивление канала, шум и требуемый расход. При недостаточной тяге сначала осматривают решётку, клапан, стыки и свободное сечение трассы.
Скорость в канале связана с шумом и потерями давления, поэтому её рассматривают вместе с расходом, сечением и маршрутом воздуховода. Тягу проверяют на смонтированной трассе до окончательной настройки вентилятора. Если показания расходятся с расчётом, локализуют место подсоса или препятствие, а не компенсируют проблему только увеличением частоты вращения.
Частые вопросы
Когда для помещения нужна местная, а когда общая вытяжка?
Местную вытяжку располагают у источника загрязнения, чтобы не распространять его по помещению. Общая схема удаляет воздух из всего объёма и применяется, когда загрязнение распределяется или его источник нельзя локализовать. Выбор связывают с характером выделений, требуемым расходом, маршрутом воздуховода и доступом к обслуживанию. Если источник меняет положение, проверяют, сохраняет ли местный отсос нужную зону захвата при всех рабочих режимах.
Можно ли подключить кухонную и санузловую ветви к одному каналу?
Такое объединение не принимают автоматически: потоки могут перетекать между помещениями, а сопротивление одной ветви изменит работу другой. Сначала проверяют назначение каналов, наличие обратного клапана, герметичность соединений и направление движения воздуха. Для кухни и санузла сопоставляют отдельные требования к расходу и шуму. Если общая трасса всё же предусмотрена проектом, её проверяют в рабочих режимах обеих ветвей.
Как подобрать вентилятор, если известен только расход?
Одного расхода недостаточно. По трассе определяют сопротивление воздуховодов, решёток, клапана и выбросного участка, затем проверяют допустимую скорость и уровень шума. Вентилятор выбирают по пересечению расхода с полным сопротивлением сети, после чего сверяют направление потока и возможность регулирования. Если известен только расход, сначала уточняют сечение и маршрут канала, иначе паспортное значение не описывает реальную рабочую точку.
Что означает скорость воздуха 3 м/с в канале?
Значение 3 м/с связывает требуемый расход с сечением воздуховода и влияет на потери давления и шум. Его не рассматривают отдельно от длины трассы, поворотов, решёток и состояния фильтра. При меньшем сечении та же подача даёт большую скорость и сопротивление, при большем сечении меняется компоновка и режим сети. После монтажа сравнивают расчёт с фактическим расходом и шумом.
Как проверить, что обратный клапан не снижает тягу?
Проверяют свободный ход заслонки, направление установки и отсутствие загрязнения в зоне прохода. Затем измеряют тягу при работающем вентиляторе и осматривают стыки до и после клапана. Если заслонка открывается не полностью, появляется лишнее сопротивление и расход падает. Если после отключения вентилятора возникает обратное движение, дополнительно ищут подсосы и влияние соседних ветвей, а не меняют частоту вращения вслепую.
Как сверить расход и шум с параметрами таблицы?
Для кухни в таблице указана кратность 6 раз/ч, для санузла — минимальный расход 25 м³/ч, а уровень шума вентилятора приведён как 35 дБА. Сначала уточняют назначение помещения и режим работы, затем измеряют расход и шум на смонтированной системе. Сравнение выполняют вместе с сопротивлением сети и скоростью в канале. Если один показатель не совпадает, проверяют сечение, клапан, фильтр и герметичность.
