Главное

Приточная вентиляция обеспечивает подачу очищенного и подогретого наружного воздуха, создавая избыточное давление, которое через щели и вытяжные каналы вытесняет отработанный воздух, формируя замкнутый цикл воздухообмена. Снижение энергопотребления на отопление за счет рекуперации.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА
Карточки ключевых значений темы «Приточная вентиляция: состав, режимы и ограничения»: температура притока — 21 °C

1. Что такое приточная вентиляция

Приточная система вводит наружный воздух в помещение через воздухозабор, фильтр и узел подготовки. В зависимости от исполнения поток проходит через нагреватель, охладитель или теплообменник, после чего по воздуховодам поступает к решёткам. Фильтр задерживает часть уличных загрязнений, а вентилятор преодолевает сопротивление оборудования и трассы.

Работу притока нельзя рассматривать отдельно от удаления воздуха. Если вытяжной путь закрыт, подача повышает давление в помещении и теряет расчётный расход. Рабочая схема должна показывать направление потока, места обслуживания и связь с управлением, чтобы очистка и регулирование не превращались в случайную настройку.

Приточная вентиляция: состав, режимы и ограничения

Текущая страница в тематической подборке.

эта страница
Теплообменники вентиляции

Смежная тема кластера «ventilyaciya».

открыть тему →
Устройство вентиляции

Смежная тема кластера «Основы и устройство вентиляции».

открыть тему →
Виды вентиляции

Смежная тема кластера «Основы и устройство вентиляции».

открыть тему →
Конденсатор чиллера

Смежная тема кластера «cold».

открыть тему →
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировка систем через ИТП

Смежная тема кластера «Гидравлика и балансировка ИТП».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
Блочный тепловой пункт БТП

Смежная тема кластера «Блочные и модульные ИТП».

открыть тему →

2. Устройство и принцип работы

В состав установки входят наружная решётка, фильтрующий блок, вентилятор, узел изменения температуры, воздуховоды и приточные устройства. Автоматика согласует работу вентилятора с нагревом и контролирует условия, при которых подача должна быть ограничена. Доступ к фильтру и теплообменной части нужен без разборки всей трассы.

Пуск начинают с проверки проходимости каналов, состояния фильтра и корректности электрического подключения. Затем смотрят фактическое направление потока, отсутствие подсоса через неплотности и реакцию нагревателя на команду. После регулировки приток сопоставляют с вытяжкой по помещениям, иначе комфорт в одной зоне может сопровождаться перетоком в другой.

  1. Шаг 1
    Расчет требуемого воздухообмена на основе площади и нормативов.
  2. Шаг 2
    Выбор типа приточной установки и мощности нагревателя.
  3. Шаг 3
    Прокладка воздуховодов и монтаж приточных решеток.
  4. Шаг 4
    Подключение к электрической сети и системе управления.
  5. Шаг 5
    Пусконаладка и регулировка баланса притока и вытяжки.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

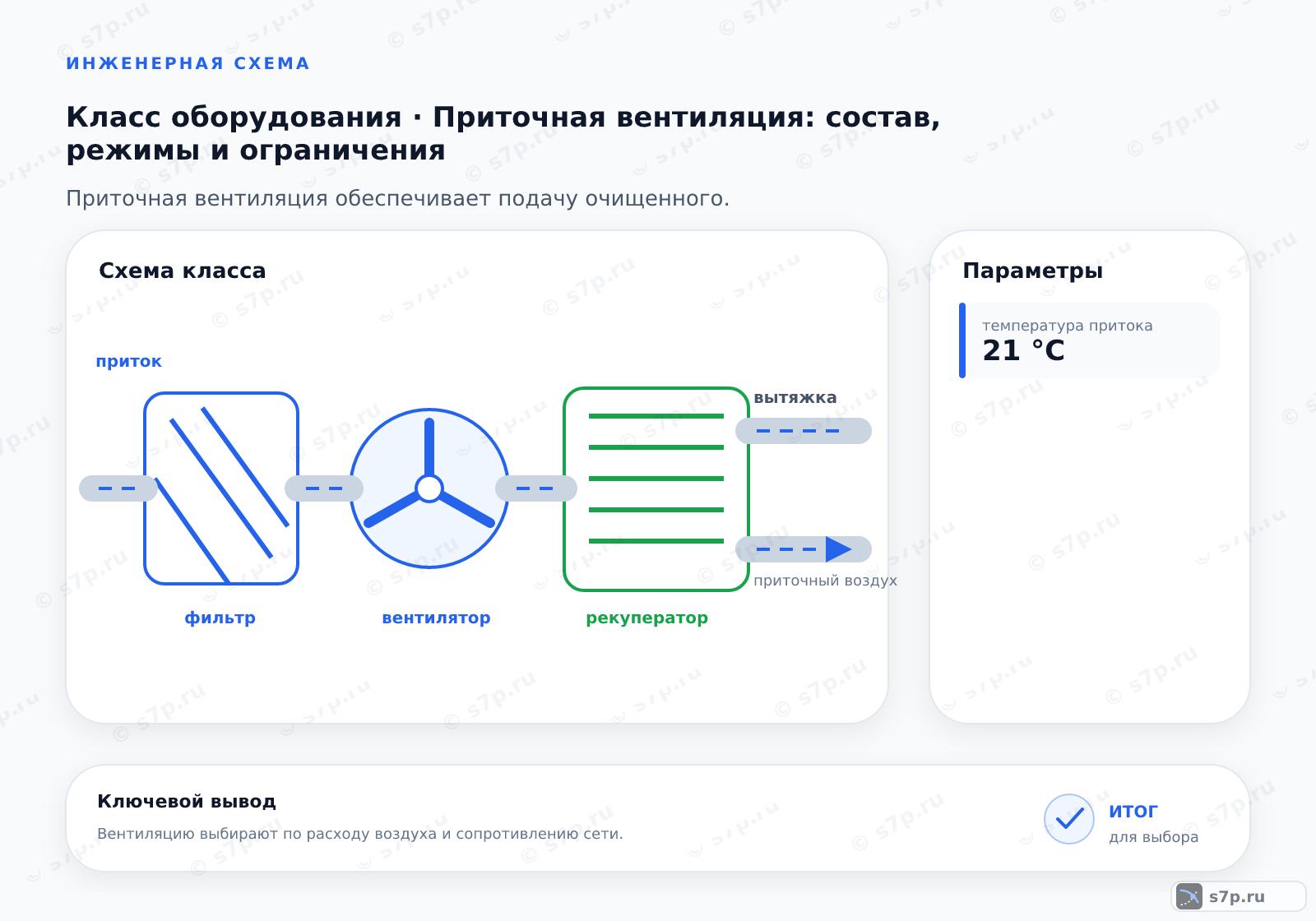

Схема класса «вентиляция» для темы «Приточная вентиляция: состав, режимы и ограничения»: ключевые параметры — температура притока — 21 °C

3. Ключевые параметры

Для подбора сопоставляют требуемый расход, мощность нагрева, класс фильтрации и допустимый шум. Расход связывают с назначением помещений и сопротивлением трассы, а нагреватель — с теплопотерями и температурным режимом. Один и тот же вентилятор работает по-разному после добавления фильтра, поворотов и решёток.

Паспорт проверяют по рабочей точке, а не только по номиналу. Отдельно смотрят доступность замены фильтра, защиту нагревателя, возможность отвода конденсата и согласование с системой управления. Если фактическое сопротивление выше расчётного, расход падает, даже когда двигатель включён и шум кажется обычным.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Номинальный расход воздуха500 м³/чм³/чпаспорт оборудования; инженерная практика
Мощность электрического нагревателя5 кВткВтрасчет теплопотерь; инженерная практика
Класс фильтрации7 класс F7класс F7СП 60.13330.2020; инженерная практика
Уровень шума35 дБ(А)дБ(А)паспорт оборудования; инженерная практика

4. Схема работы приточной вентиляции

Наружный воздух проходит через воздухозабор и фильтр, затем вентилятор перемещает его через узел обработки к распределительным устройствам. В установке с рекуперацией поток может передавать тепло удаляемому воздуху через теплообменник, но сами воздушные струи остаются разделёнными.

Схема должна показывать не только путь подачи, но и место компенсации удаляемого воздуха. Расположение решёток влияет на перемешивание и на риск короткого замыкания потоков. При наладке проверяют заслонки, фильтр, направление движения и равномерность подачи по помещениям, сохраняя доступ к точкам измерения.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

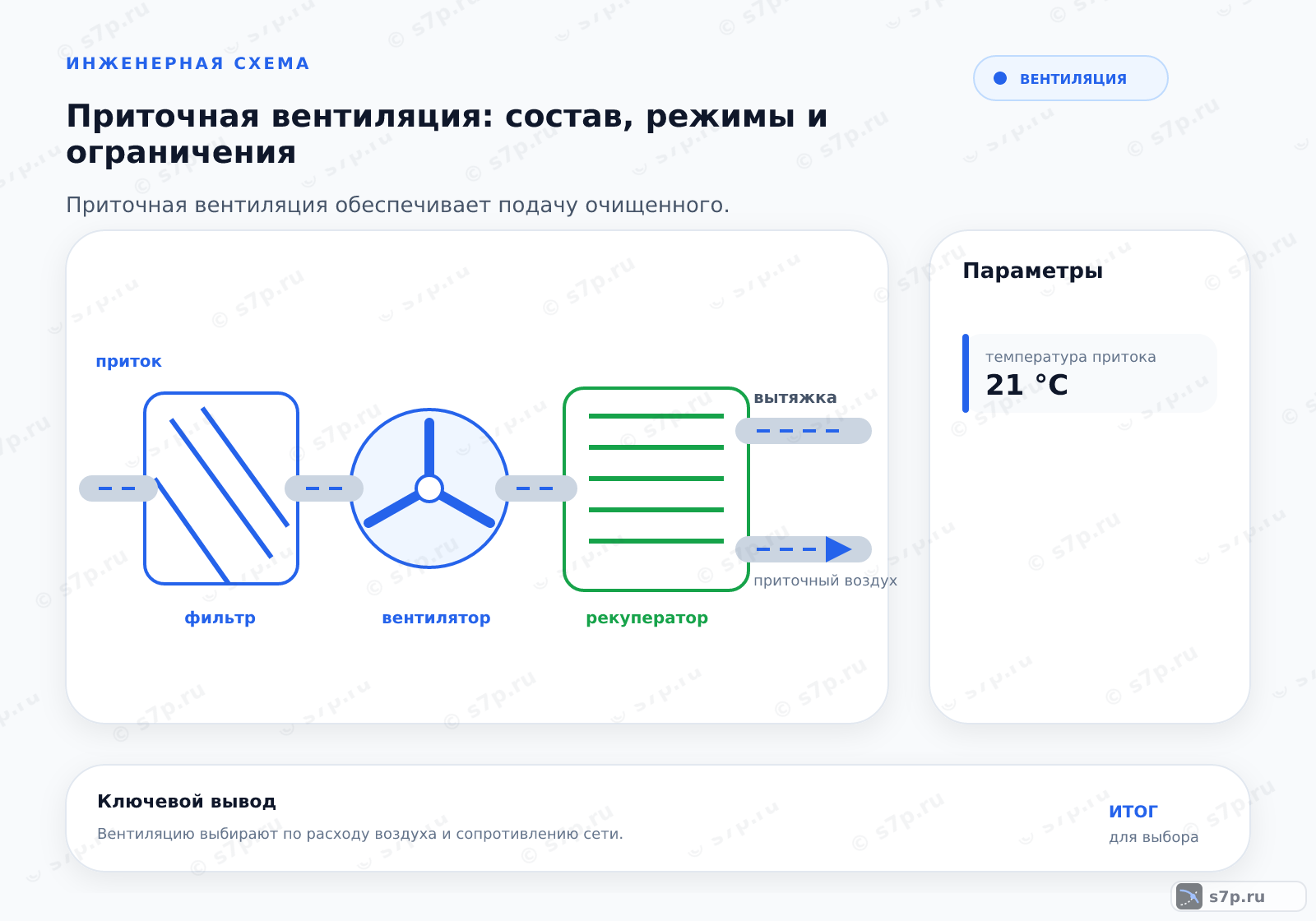

Hero-инфографика темы «Приточная вентиляция: состав, режимы и ограничения»: вентиляция; ключевые данные: температура притока — 21 °C

5. Виды и разновидности

Установка с рекуперацией передаёт тепло между удаляемым и наружным потоками и требует контроля теплообменной части. Электрический нагреватель проще связать с регулированием температуры, но его работу увязывают с защитой от перегрева и с доступной электрической мощностью. Вариант с хладагентом используют, когда приточный воздух нужно охлаждать.

Различие между исполнениями определяется не названием, а составом узлов и режимом помещения. При сравнении проверяют фильтрацию, способ изменения температуры, место для обслуживания и связь с вытяжкой. Для чистого монтажа заранее резервируют пространство под дренаж, кабели, автоматику и снятие обслуживаемых элементов.

Виды и разновидности
ЗначениеИсточник
Приточная установка с рекуперацией тепла.инженерная практика
Приточная установка с электрическим нагревом.инженерная практика
Приточная установка с хладоном.инженерная практика

6. Частые ошибки и на что смотреть

Недопустимо перекрывать приток без вытяжки: закрытый воздушный путь меняет давление и нарушает распределение воздуха. Похожий эффект дают забитый фильтр, закрытая заслонка, неплотное соединение или решётка, поставленная вплотную к препятствию. Причину ищут по участкам трассы, а не только по сигналу включения вентилятора.

При жалобе на холодный поток проверяют нагреватель, датчики и фактический расход, а при шуме — крепления, фильтр и местные сопротивления. Настройку автоматики выполняют после осмотра механической части. Запись измерений до и после регулировки помогает отделить неисправность оборудования от ошибки балансировки.

Частые вопросы

Почему приток нельзя настраивать без проверки вытяжки?

Приточный поток должен иметь путь компенсации через вытяжную ветвь. Если вытяжка закрыта или забита, давление в помещении меняется, а фактический расход притока становится меньше расчётного. Сначала проверяют решётки, каналы, заслонки и направление движения, затем измеряют обе ветви. Настройка только вентилятора может временно изменить звук, но не устранит закрытый участок или подсос через неплотности.

Как понять, нужна ли системе рекуперация или нагреватель?

Рекуперация подходит, когда приточный и удаляемый потоки можно провести через теплообменник без смешения и нужно вернуть часть тепла удаляемого воздуха. Нагреватель используют для отдельного управления температурой притока, увязывая его с защитой и доступной мощностью. Выбор зависит от режима помещения, места для дренажа, обслуживания и состава всей установки, а не только от желания получить более тёплый воздух.

Что проверяют при подборе фильтра и вентилятора?

Сначала связывают требуемый расход с сопротивлением фильтра, воздуховодов, поворотов и решёток. Затем проверяют рабочую точку вентилятора по напору, класс очистки, доступ для замены и допустимый шум. Более плотный фильтр может увеличить сопротивление и уменьшить подачу, поэтому его нельзя оценивать отдельно от двигателя. Итог сверяют с паспортом конкретной конфигурации и схемой помещений.

Из-за чего приточная система шумит после пуска?

Шум возникает из-за высокой скорости в узком участке, загрязнённого фильтра, завихрения у решётки, вибрации корпуса или ослабленного крепления. Проверку начинают с механической части и положения заслонок, затем смотрят рабочую точку и сопротивление сети. Если звук меняется при закрытии соседней ветви, причиной может быть дисбаланс потоков. Регулировать скорость стоит после устранения препятствия и повторного измерения.

Как распределить подачу по нескольким помещениям?

Для каждой ветви определяют назначение помещения, путь воздуха и сопротивление трассы. Затем регулируют заслонки и проверяют расход у приточных устройств, чтобы одна короткая ветвь не забирала весь поток. Решётки размещают с учётом свободной зоны и вытяжки, иначе струя уйдёт напрямую к удалению. После изменения фильтра или положения арматуры баланс проверяют повторно.

Что делать, если расход стал меньше расчётного?

Проверяют фильтр, наружную решётку, заслонки, соединения и фактическое направление движения. Затем измеряют давление и сопоставляют его с сопротивлением трассы: закрытый участок, подсос или добавленный поворот меняют рабочий режим вентилятора. Если механических причин нет, проверяют нагреватель, датчики и команду автоматики. После очистки или ремонта расход измеряют повторно при той же конфигурации системы.

Не нашли свой вопрос?

ТЕРМИНЫ

Наведите или перейдите к термину, чтобы увидеть короткое определение:

ВоздухообменВоздухообмен— объём воздуха, подаваемого в помещение или удаляемого из него за единицу времени, измеряемый в м³/ч.Глоссарий →ТеплообменникТеплообменник— аппарат, передающий теплоту от одного теплоносителя к другому через разделяющую их стенку без смешения потоков, используемый для нагрева воды в системе ГВС или отопления.Глоссарий →ВоздуховодВоздуховод— элемент системы вентиляции или кондиционирования, предназначенный для транспортирования воздуха от источника к потребителю или от потребителя к источнику.Глоссарий →
