1. Что такое устройство вентиляции
Система вентиляции объединяет воздухозабор, фильтрацию, теплообмен, подогрев, перемещение и распределение воздуха. Воздухозаборное устройство защищает тракт от осадков и крупного мусора, фильтр задерживает загрязнения, а рекуператор передаёт тепло между вытяжным и приточным потоками без прямого смешения.
Вентилятор выбирают не по одному расходу, а по сопротивлению всей сети. После обработки воздух поступает к диффузорам или анемостатам, а вытяжка удаляет отработанный поток. Доступ к фильтру, теплообменнику, дренажу и приводу закладывают в схему ещё до монтажа.
Текущая страница в тематической подборке.
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
2. Устройство и принцип работы
Воздух проходит через защитную решётку и фильтр, затем теплообменник рекуператора и калорифер, если требуется подогрев. Вентилятор создаёт давление для движения по каналам, после чего распределительные устройства подают поток в помещения. Вытяжная ветвь отводит использованный воздух и возвращает доступное тепло через рекуператор.
Перед запуском проверяют направление потока, состояние фильтра, дренаж, заслонки и отсутствие подсоса. После запуска сопоставляют давление и шум с расчётным режимом, проверяют равномерность подачи и доступность обслуживания. Изменение одного узла оценивают вместе с сопротивлением остальных участков сети.
- Шаг 1Воздух забирается через воздухозаборное устройство с решеткой, защищающей от осадков и мусора.
- Шаг 2Поток проходит через фильтр грубой очистки, задерживающий пыль и насекомых.
- Шаг 3Теплообменник рекуператора передает тепло от вытяжного воздуха приточному.
- Шаг 4Калорифер подогревает воздух до заданной температуры в зимний период.
- Шаг 5Вентилятор создает необходимое давление для движения воздуха по системе.
- Шаг 6Воздух распределяется по помещениям через диффузоры или анемостаты.
3. Ключевые параметры
К параметрам системы относят давление вентилятора, сопротивление фильтра, скорость воздуха в канале и эффективность рекуперации. Их рассматривают совместно: загрязнённый фильтр увеличивает сопротивление, а изменение скорости меняет шум и потери. Значение из таблицы относится к указанному исполнению и источнику.
При подборе проверяют характеристику вентилятора на сопротивление сети, место установки фильтра и возможность его замены. Эффективность рекуперации не отменяет контроль герметичности и дренажа. Паспорт оборудования сопоставляют с проектом, сечением каналов и условиями эксплуатации, а не только с названием установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление вентилятора | 400 Па | Па | инженерная практика |
| Эффективность рекуперации | 85 % | % | паспорт оборудования |
| Сопротивление фильтра | 100 Па | Па | инженерная практика |
| Скорость воздуха в канале | 4 м/с | м/с | СП 60.13330.2020 |

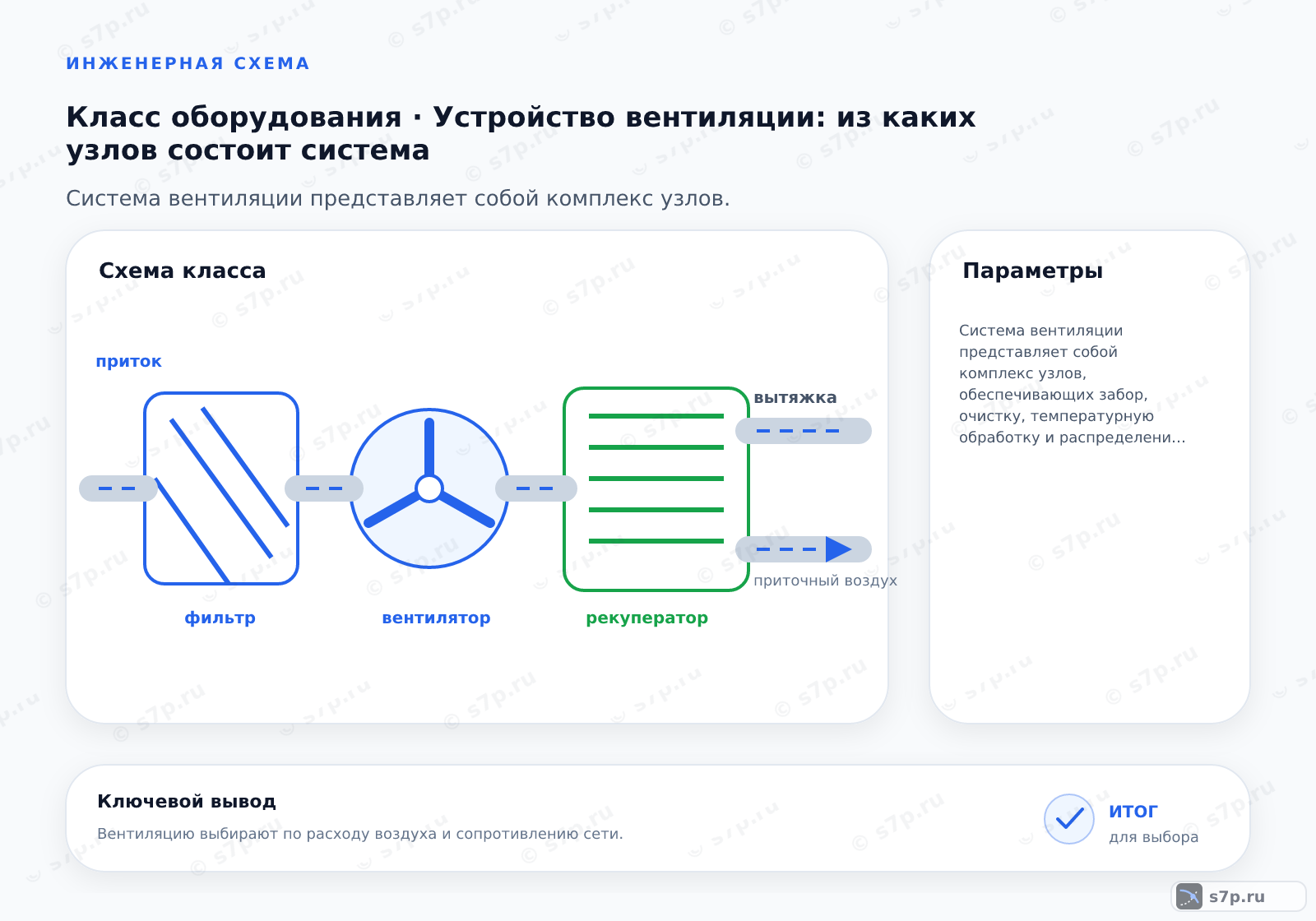

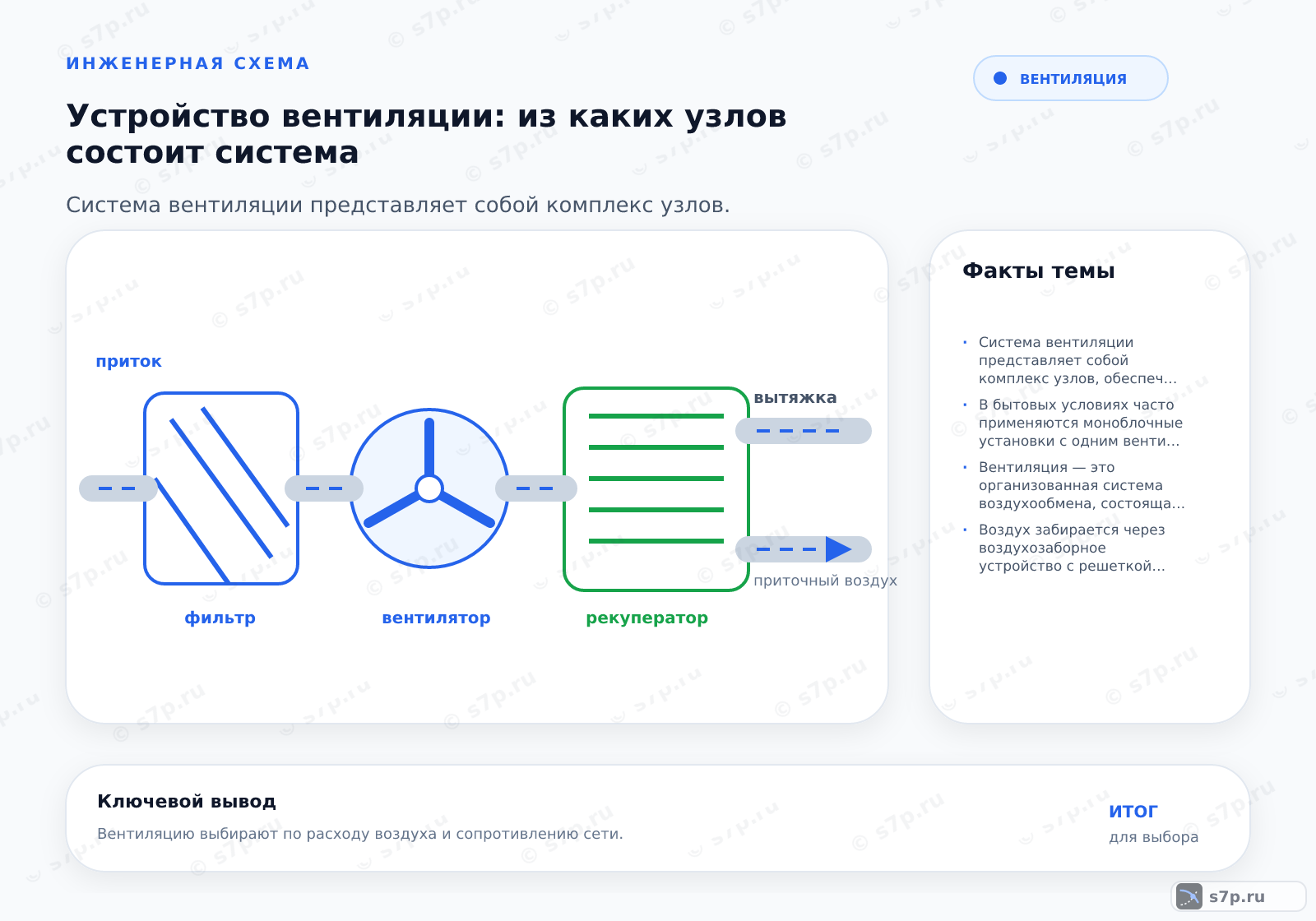

4. Схема работы
Схема работы начинается с забора наружного воздуха и заканчивается его распределением по помещениям. Между этими точками находятся очистка, теплообмен, подогрев и создание давления. Отдельная вытяжная ветвь удаляет воздух из обслуживаемых зон, а рекуператор связывает потоки через теплообменную поверхность.
На схеме отмечают приточную и вытяжную стороны, фильтры, калорифер, вентиляторы, дренаж и точки измерения. Такое разделение помогает найти обратный поток, подсос или участок с высоким сопротивлением. Естественную вентиляцию не смешивают с механической без проверки тяги, обратных клапанов и режима здания.
5. Виды и разновидности
Приточная установка с рекуперацией возвращает часть тепла вытяжного воздуха через теплообменник. Система с подогревом притока добавляет калорифер для поддержания заданной температуры в холодный период. Естественная вентиляция использует разность температур и тягу, поэтому её работа зависит от каналов и условий здания.
Выбор разновидности зависит от требуемого контроля воздуха, возможности проложить каналы и режима помещения. Для механической установки проверяют фильтр, вентилятор и автоматику. Для естественной схемы оценивают чистоту каналов, оголовки, обратную тягу и отсутствие препятствий на пути воздуха.
| Значение | Источник |
|---|---|
| Приточная установка с рекуперацией: экономит энергию за счет теплообмена. | инженерная практика |
| Система с подогревом притока: обеспечивает комфортную температуру зимой. | инженерная практика |
| Естественная вентиляция: работает за счет разности температур и тяги. | СП 54.13330.2016 |
6. На что влияет и зачем нужно
Балансировка распределяет расход между ветвями и помогает избежать недодачи в удалённых помещениях. Фильтр задерживает пыль и часть загрязнений, а рекуператор уменьшает потери тепла приточного воздуха. Результат зависит от герметичности каналов, чистоты фильтра и правильной настройки распределительных устройств.
Систему оценивают по фактическому движению воздуха, шуму, давлению и состоянию узлов. Если одна комната получает избыток, а другая — недостаток, проверяют заслонки, сопротивление фильтра, сечение каналов и баланс вытяжки. Изменение скорости вентилятора без поиска причины может ухудшить шумовой режим.
7. Частые ошибки и на что смотреть
Засорённый фильтр увеличивает сопротивление и заставляет вентилятор работать с большей нагрузкой. При ухудшении подачи проверяют фильтр, решётку, заслонки и состояние каналов, а не только меняют скорость вращения. Сменный элемент устанавливают с правильным направлением потока и оставляют доступ для осмотра.
К типичным ошибкам относят отсутствие дренажа у рекуператора, перекрытие вытяжных решёток и смешение приточной и вытяжной ветвей. Мелкая сетка на декоративной решётке тоже добавляет сопротивление. После исправления измеряют распределение воздуха и проверяют, что изменение одного участка не нарушило баланс всей системы.
Частые вопросы
Из каких узлов складывается система вентиляции?
В состав входят воздухозаборное устройство, фильтр, теплообменник рекуператора, калорифер при необходимости подогрева, вентилятор, воздуховоды и распределительные устройства. Вытяжная часть отводит использованный воздух, а автоматика согласует режимы. При подборе проверяют не только наличие узлов, но и доступ к фильтру, дренажу, теплообменнику, заслонкам и точкам измерения.
Когда естественную вентиляцию заменяют механической?
Естественная вентиляция зависит от разности температур, тяги и состояния вертикальных каналов. Механическая система нужна, когда требуется управляемый приток, фильтрация, подогрев или устойчивое движение воздуха при меняющейся нагрузке. Выбор связывают с планировкой, герметичностью здания, доступом для каналов и возможностью обслуживать вентилятор, фильтр и автоматику.
Какие входные данные нужны для подбора установки?
Фиксируют требуемый расход, сопротивление фильтра, скорость в канале, давление сети, назначение помещений и возможность рекуперации. Для жилой схемы добавляют площадь комнат, количество жильцов и температуру притока. Затем проверяют длину трасс, повороты, распределительные устройства и вытяжные ветви. Без сопротивления сети выбор вентилятора по расходу остаётся неполным.
Почему сопротивление фильтра влияет на работу вентилятора?
Фильтр создаёт сопротивление, которое растёт по мере загрязнения. Вентилятору требуется больше давления, чтобы сохранить движение воздуха по каналам, поэтому меняются шум, расход и энергопотребление. Сопротивление из таблицы относится к указанному исполнению. При обслуживании проверяют посадку фильтра, направление потока, герметичность и фактическую характеристику сети.
Что даёт рекуперация в приточной установке?
Рекуператор передаёт тепло от вытяжного воздуха приточному через теплообменную поверхность и не требует смешения потоков. Это уменьшает нагрузку на подогрев, но добавляет сопротивление, дренаж и узел, требующий очистки. Проверяют герметичность, состояние теплообменника, фильтры и направление движения воздуха. Эффективность из паспорта нельзя отделять от режима сети.
Какая ошибка чаще всего нарушает воздухообмен?
К проблемам приводят засорённые фильтры, перекрытые вытяжные решётки, негерметичные каналы, неправильное положение заслонок и отсутствие баланса между притоком и вытяжкой. Мелкая сетка тоже добавляет сопротивление. Перед изменением скорости вентилятора проверяют эти причины, затем измеряют распределение воздуха, шум и давление на ветвях.
