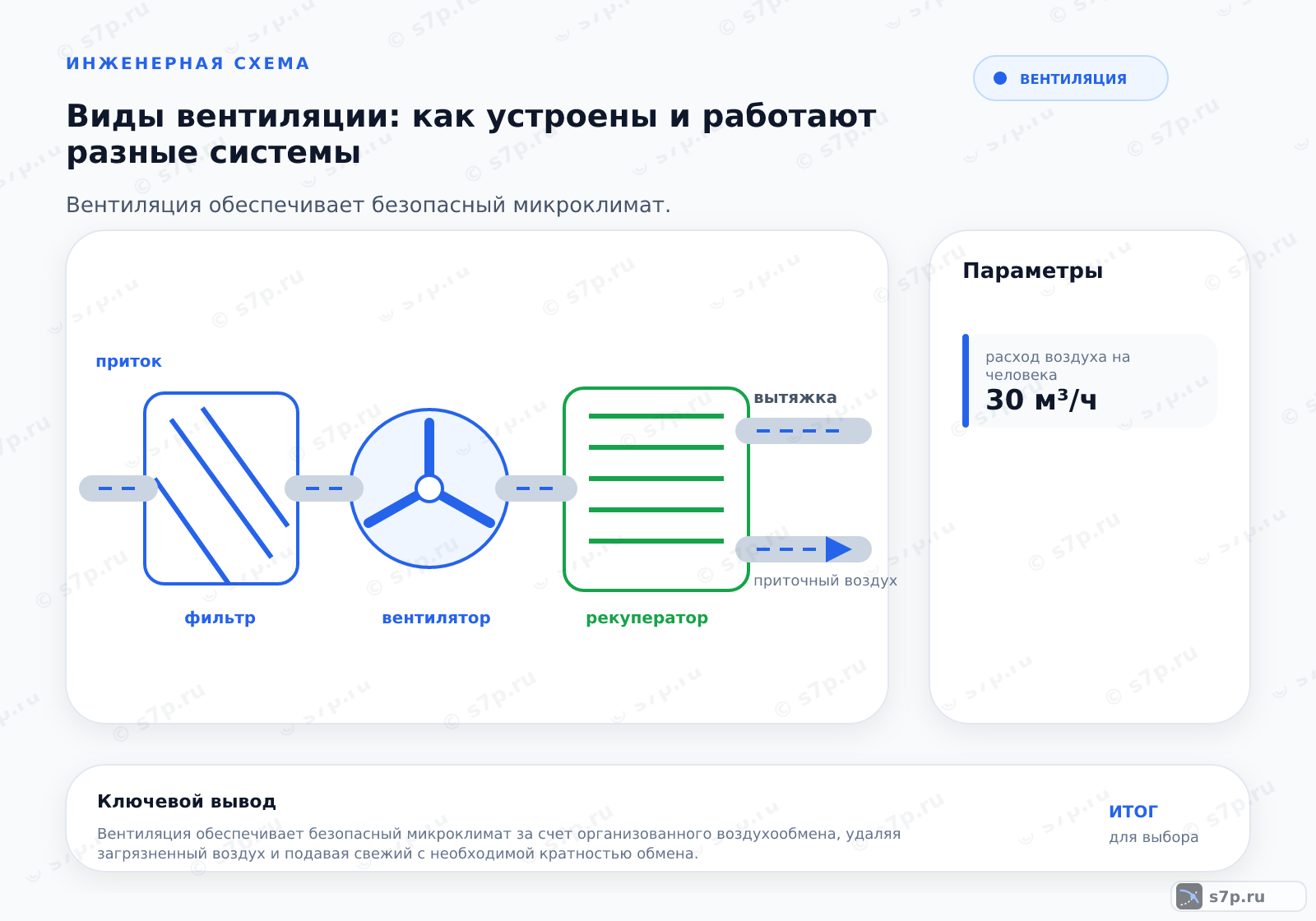

Вентиляция обеспечивает безопасный микроклимат за счет организованного воздухообмена, удаляя загрязненный воздух и подавая свежий с необходимой кратностью обмена. Определить требуемый воздухообмен по нормам для каждого помещения.
данные обновлены 2026-10-21 ·
1. Что такое виды вентиляции
Системы различают по направлению воздуха, способу побуждения и назначению. Приточная подаёт воздух, вытяжная удаляет, приточно-вытяжная объединяет процессы, естественная использует температурную разность и ветер.
Классификация связывает задачу помещения со схемой сети. Канал оценивают вместе с направлением, сопротивлением, источником загрязнения, автоматикой и доступом к измерениям.
Текущая страница в тематической подборке.
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
2. Устройство и принцип работы
Проектирование включает требуемый обмен, выбор типа, расчёт сопротивления, подбор вентилятора, трассу, монтаж и пусконаладку.
После монтажа измеряют расходы и проверяют автоматику. Вентилятор, фильтр, решётки и каналы образуют общую сеть, поэтому изменение одного элемента влияет на остальные.
- Шаг 1Определить требуемый воздухообмен по нормам для каждого помещения.
- Шаг 2Выбрать тип системы: приточная, вытяжная или приточно-вытяжная.
- Шаг 3Рассчитать сопротивление воздуховодов и выбрать вентилятор.
- Шаг 4Спроектировать трассу воздуховодов с учетом габаритов помещения.
- Шаг 5Установить вентиляционное оборудование и воздуховоды.
- Шаг 6Провести пусконаладочные работы и измерить расходы воздуха.
- Шаг 7Настроить систему автоматики и режимы работы.
3. Ключевые параметры
Сопоставляют расход на человека, скорость в канале, сопротивление фильтра, эффективность рекуперации, шум, кратность и давление. Эти параметры описывают гидравлику и эксплуатацию.
Расход связывают с помещением, скорость — с сечением и шумом, давление — с сопротивлением. Фильтрацию и рекуперацию оценивают вместе с обслуживанием.

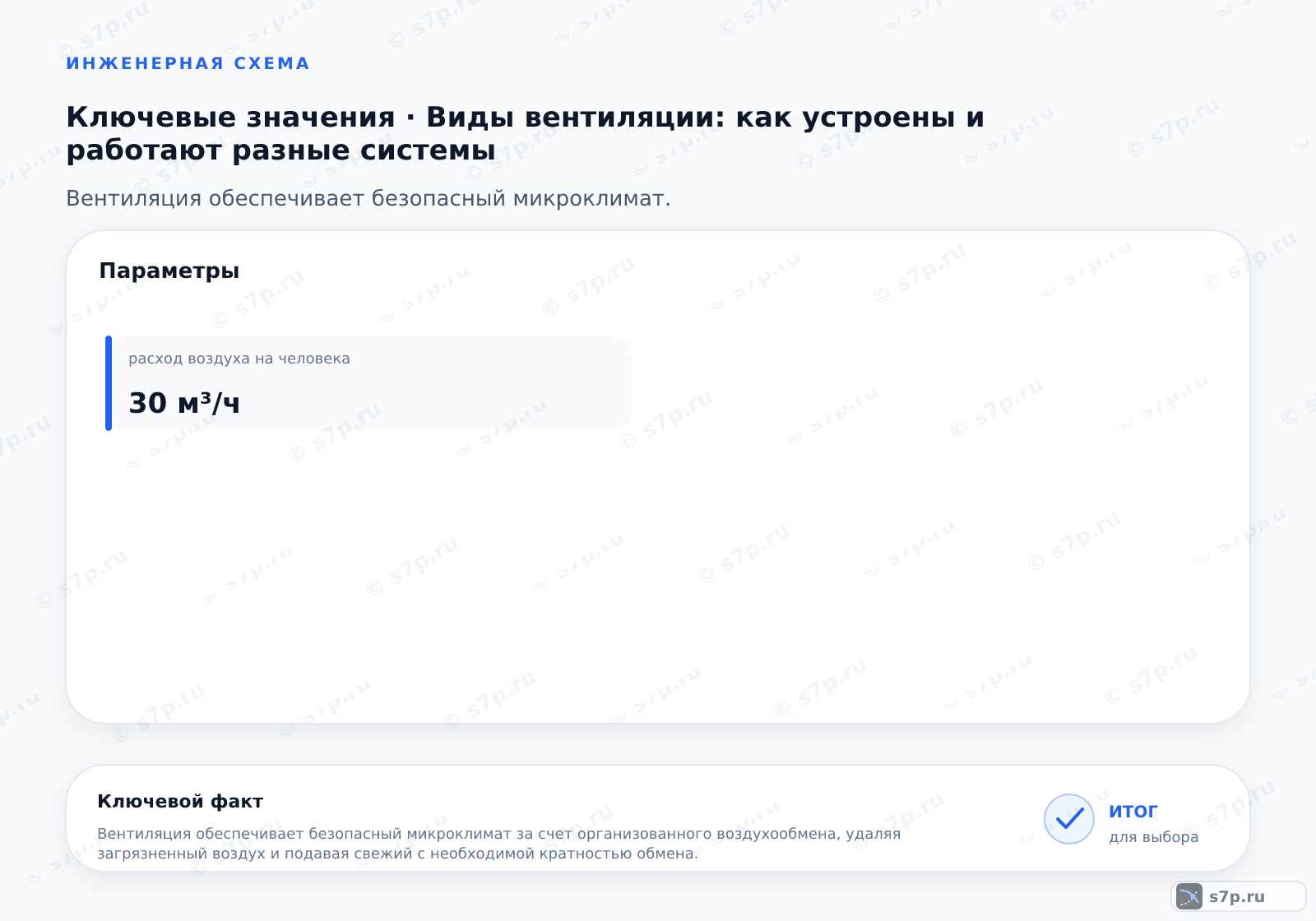

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход воздуха на человека | 30 м³/ч | м³/ч | СП 60.13330.2020 |
| Скорость потока в канале | 4 м/с | м/с | инженерная практика |
| Сопротивление фильтра | 100 Па | Па | каталог производителей |
| Эффективность рекуперации | 85 % | % | инженерная практика |
| Уровень шума вентилятора | 35 дБА | дБА | каталог производителей |
| Кратность воздухообмена | 1 раз/ч | раз/ч | СП 60.13330.2020 |
| Давление вентилятора | 250 Па | Па | инженерная практика |

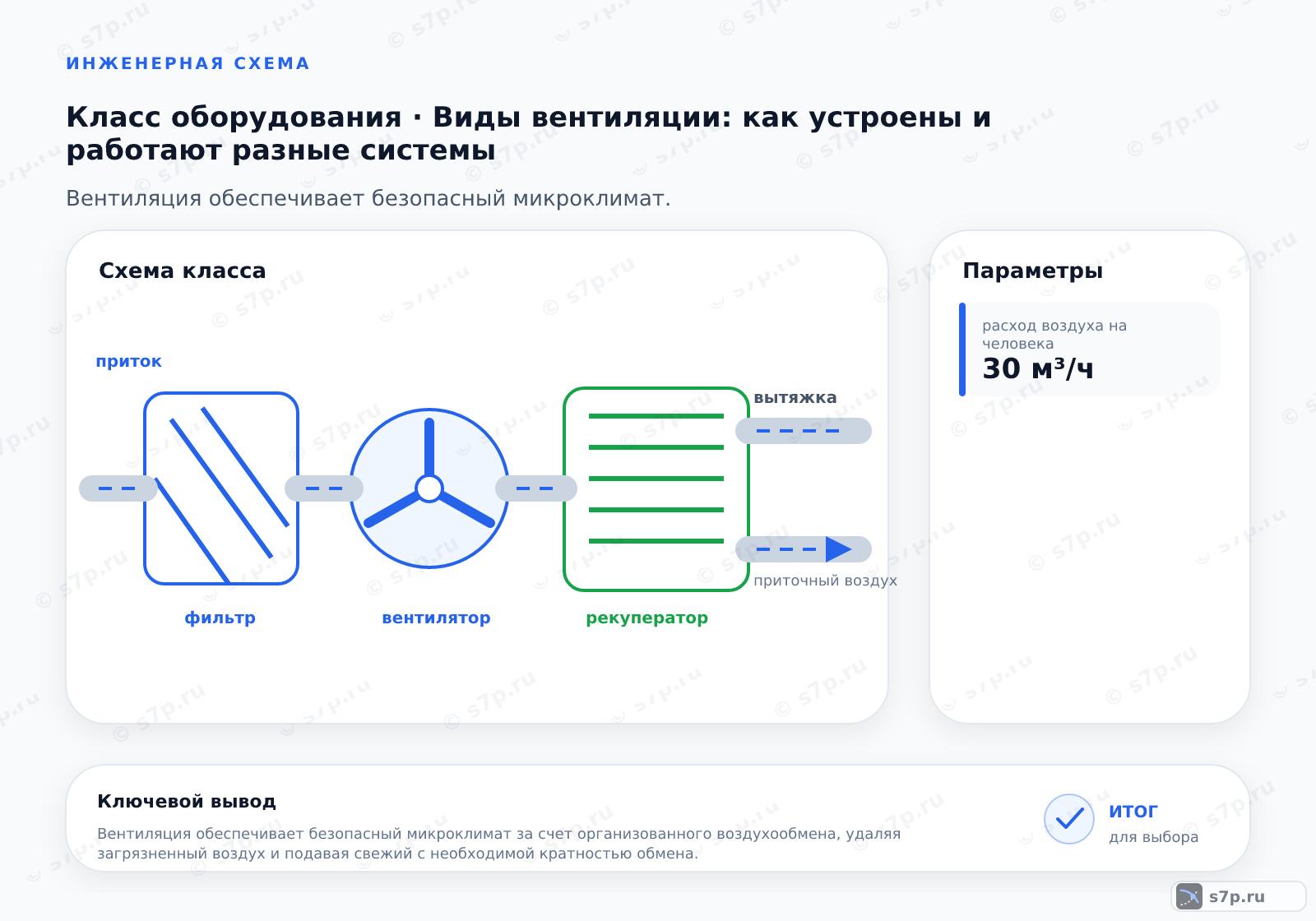

4. Схема работы
Приток проходит через оборудование и каналы к помещению, вытяжка забирает воздух, автоматика меняет режим. В приточно-вытяжной системе направления и расходы согласуют.
По трассе ищут закрытые участки, подсосы, грязные фильтры и неравномерность. Для естественной схемы дополнительно оценивают тягу и внешнюю среду.
5. Виды и разновидности
Естественная система зависит от температуры и ветра, механическая использует вентиляторы, рекуперация возвращает тепло, противодымная удаляет дым, аварийная — вредные вещества.
Разновидность выбирают по назначению, загрязнениям, режиму и обслуживанию. Специальную систему нельзя заменять обычной вытяжкой без проверки назначения и управления.
| Значение | Источник |
|---|---|
| Приточная вентиляция — подает воздух, вытяжка — удаляет. | инженерная практика |
| Приточно-вытяжная с рекуперацией — экономит энергию. | инженерная практика |
| Противодымная — защищает от дыма при пожаре. | СП 7.13130.2013 |
| Аварийная — удаляет вредные вещества при авариях. | СП 12.13130.2009 |
| Естественная — работает за счет разности температур. | СП 60.13330.2020 |
6. На что влияет и зачем нужно
Для рекуператора указано снижение затрат на отопление на 30%; переносить его без расчёта нельзя. Очистка каналов, фильтров и теплообменника нужна для сохранения расхода.
Перекрытые каналы, высокая скорость, грязные фильтры и неверный монтаж рекуператора меняют сопротивление и шум. Сначала проверяют поток и оборудование, затем автоматику.
7. Частые ошибки и на что смотреть
Перекрытые вытяжные каналы, грязные фильтры, высокая скорость и неверно установленный рекуператор меняют сопротивление сети. Обратную тягу и шум проверяют вместе с положением заслонок, расходом и давлением на связанных участках.
После очистки или изменения схемы повторно измеряют воздухообмен и проверяют автоматику. Специальные режимы противодымной и аварийной вентиляции не заменяют настройкой обычной приточной или вытяжной системы.
Частые вопросы
Как выбрать естественную или механическую систему?
Естественная зависит от температуры, ветра и состояния каналов. Механическая использует вентиляторы и позволяет управлять расходом. Сравнивают назначение помещений, обмен, сопротивление трассы, загрязнения, автоматику и возможность измерить результат после монтажа. Результат сверяют с паспортом, схемой и фактическим режимом конкретного участка перед окончательным выводом.
Чем приток отличается от вытяжки?
Приточная система подаёт подготовленный воздух, вытяжная удаляет отработанный, приточно-вытяжная объединяет оба направления и может передавать тепло. Баланс проверяют обязательно: закрытый приток или слабая вытяжка меняют давление, поток, шум и обратную тягу. После устранения причины выполняют повторный замер и проверяют, что изменение сохранилось в рабочем режиме.
Какие параметры нужны для подбора?
Фиксируют расход на человека, скорость, сопротивление фильтра, давление, шум, кратность и рекуперацию. В таблице приведены 30 м³/ч, 4 м/с, 100 Па, 250 Па, 35 дБА, 1 раз/ч и 85%. Это заданные ориентиры страницы, а не универсальные нормы. Проверку повторяют на том же месте, чтобы сравнение не зависело от другой настройки или нагрузки.
Зачем отделять противодымную систему?
Обычная сеть служит повседневному обмену, противодымная защищает зоны при пожаре, аварийная удаляет вредные вещества при аварии. У них разные сценарии запуска, оборудование и ограничения. Обычную вытяжку нельзя считать заменой специальной системе без проверки назначения и управления. Все изменения фиксируют, иначе последующая диагностика не покажет, какая операция повлияла на режим.
Как заметить неравномерную работу?
Сравнивают расход на связанных решётках, давление по участкам, шум, заслонки и фильтры. Признаки — застой, обратная тяга, шум в отдельных каналах и слабый обмен в удалённой зоне. Поиск ведут по трассе от вентилятора к конечному устройству. Такой порядок отделяет механическую причину от ошибки измерения и случайной регулировки оборудования.
Что снижает воздухообмен?
Сопротивление растёт из-за грязных фильтров, перекрытых решёток, поворотов, уменьшенного сечения, негерметичности и неверного вентилятора. Проверяют автоматику и рекуператор. После устранения причины повторно измеряют расход и давление, поскольку прежняя настройка относилась к другому состоянию сети. Вывод связывают с точкой контроля, состоянием узла и условиями, при которых получено показание.
