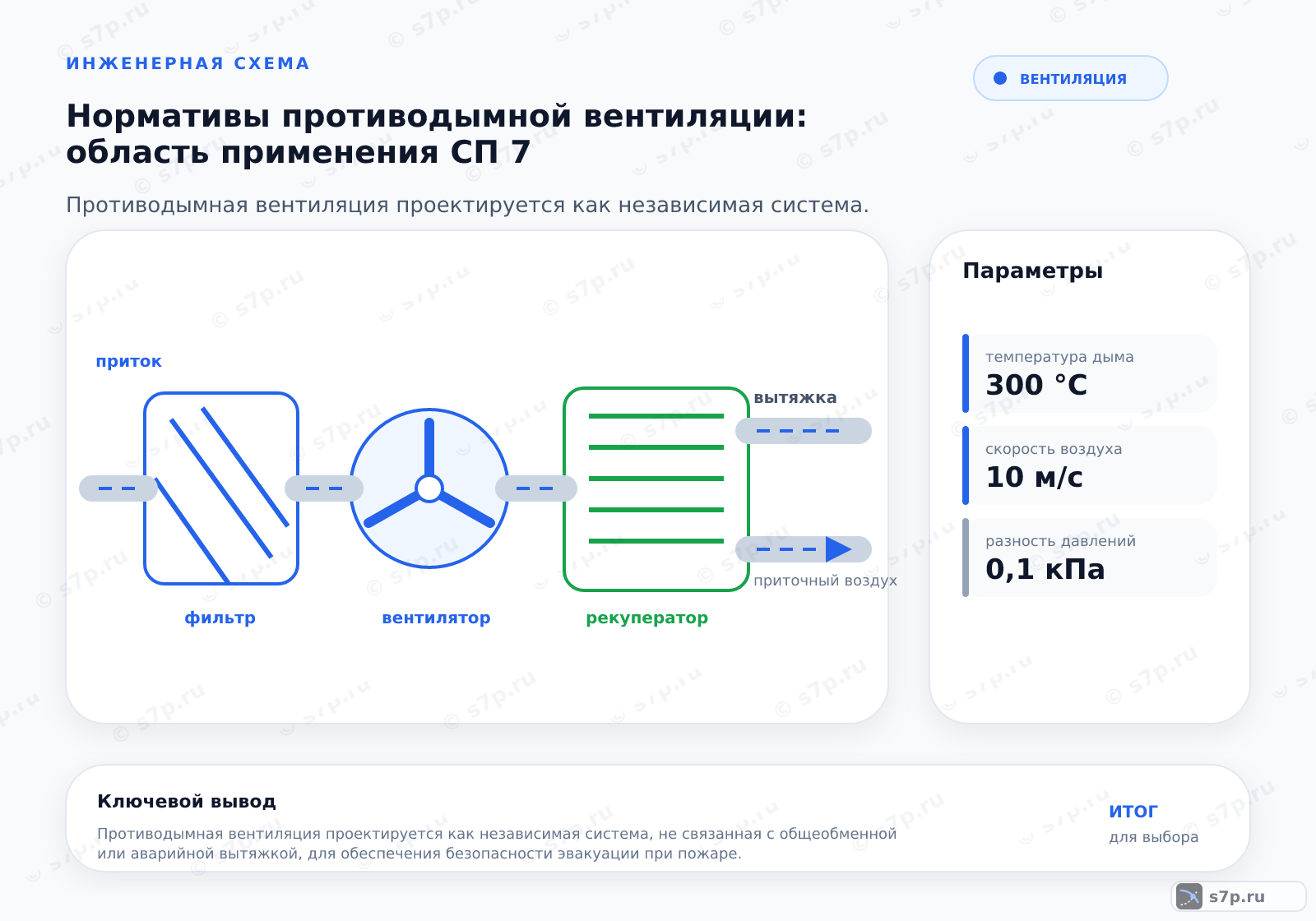

Противодымная вентиляция проектируется как независимая система, не связанная с общеобменной или аварийной вытяжкой, для обеспечения безопасности эвакуации при пожаре. Определить зоны, подлежащие защите от дыма.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Что такое нормативы противодымной вентиляции
Противодымная вентиляция проектируется отдельно от общеобменной и аварийной вытяжки. Она защищает зоны эвакуации и помещения, откуда удаляется дым, с помощью самостоятельных воздуховодов, вентиляторов, клапанов, датчиков и автоматики.
Сначала определяют зоны защиты и направление возможного распространения дыма. Затем связывают подпор, удаление, огнестойкость трасс и алгоритм управления. Любое изменение планировки или границ зоны требует проверки расчёта, потому что тот же вентилятор не задаёт одинаковый режим для разных участков.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Противодымная вентиляция».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
2. Устройство и принцип работы
При срабатывании пожарной автоматики система открывает предусмотренные клапаны, запускает вентиляторы и переводит воздух по проектному маршруту. В зоне удаления дым направляется к выбросу, а в защищаемую зону подаётся воздух для ограничения проникновения дыма.
Работу проверяют по сигналам, положению приводов и фактическому движению воздуха. Закрытая заслонка, негерметичный стык или неверный порядок запуска меняют режим всей ветви. Испытание проводят по сценариям, для которых рассчитаны оборудование и автоматика, с фиксацией результата.
- Шаг 1Определить зоны, подлежащие защите от дыма.
- Шаг 2Рассчитать необходимый объем удаления дыма.
- Шаг 3Подобрать вентиляторы и воздуховоды.
- Шаг 4Спроектировать систему подпора воздуха.
- Шаг 5Установить датчики и системы управления.
- Шаг 6Провести пусконаладочные испытания.
3. Ключевые параметры

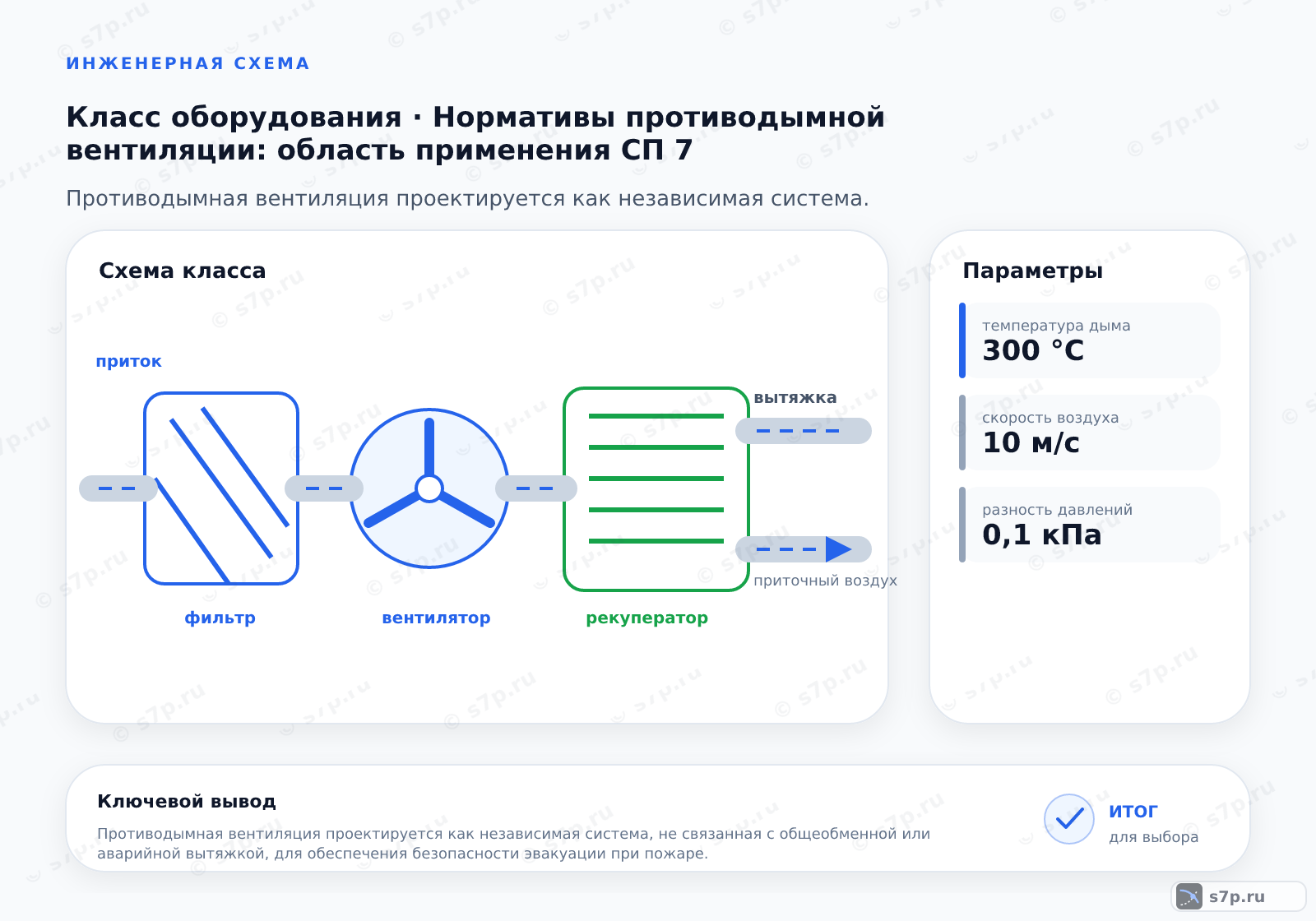

В расчёте рассматривают температуру дыма, скорость воздуха, разность давлений, продолжительность работы и толщину стали воздуховода. Параметры описывают разные ограничения: теплостойкость оборудования, движение потока, защиту зоны подпором, длительность сценария и огнестойкость трассы.
Значения берут из применимых документов и паспортов, а не переносят из общеобменной системы. Для каждой зоны отдельно проверяют клапаны, вентиляторы, проходки и автоматику. При изменении параметра пересматривают связанный режим и испытание.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура дыма | 300 °C | °C | СП 7.13130.2013, п. 13.1.6 |
| Скорость воздуха | 10 м/с | м/с | СП 7.13130.2013, п. 13.3.1 |
| Разность давлений | 0.1 кПа | кПа | СП 7.13130.2013, п. 13.4.1 |
| Время работы | 60 мин | мин | СП 7.13130.2013, п. 13.1.6 |
| Толщина стали | 1 мм | мм | СП 7.13130.2013, п. 13.2.1 |
4. Схема работы
Схема проверки начинается с определения зон защиты и расчёта требуемого удаления дыма. Затем подбирают вентиляторы и воздуховоды, проектируют подпор, размещают датчики и связывают их с системой управления. Завершает порядок пусконаладочное испытание всех предусмотренных сценариев.
При осмотре прослеживают маршрут от клапана до выброса и отдельно — путь подачи воздуха в защищаемую зону. Фиксируют направление потока, работу приводов, герметичность и передачу сигнала. Результат сопоставляют с проектом, а отклонение связывают с конкретным участком.
5. Виды и разновидности
Система удаления дыма с естественным движением использует условия, предусмотренные проектом здания. Механическая система перемещает дым вентиляторами и требует проверки электропитания, автоматики и сопротивления трассы. Подпорная система подаёт воздух на пути эвакуации и ограничивает проникновение дыма.
Сравнение разновидностей проводят по защищаемой зоне, наличию источника тяги, расположению выброса и режиму отказа. Естественное движение не заменяет механическое без расчёта, а подпор нельзя оценивать отдельно от утечек через двери и ограждения. Для каждого решения проверяют свой сценарий.
| Значение | Источник |
|---|---|
| Система удаления дыма с естественным движением воздуха. | Инженерная практика |
| Система удаления дыма с механическим движением воздуха. | Инженерная практика |
| Система подпора воздуха на путях эвакуации. | Инженерная практика |
6. Частые ошибки и на что смотреть
Нельзя объединять противодымную систему с общеобменной без предусмотренного проектом решения. Воздуховоды и узлы должны соответствовать требованиям к огнестойкости, а клапаны — работать по сигналу автоматики. Ошибка в зоне защиты или направлении выброса нарушает весь сценарий.
Перед испытанием проверяют питание, датчики, приводы, крепления, проходки и состояние каналов. Не ограничиваются включением вентилятора: смотрят, открылась ли нужная заслонка и дошёл ли поток до расчётной зоны. Выявленные отклонения устраняют до повторной проверки.
Частые вопросы
Как отделить противодымную систему от общеобменной?
Начинают с границ защищаемых зон, самостоятельных воздуховодов, вентиляторов, клапанов и алгоритма управления. Общеобменная система работает в штатном режиме, а противодымная — по пожарному сценарию с иным направлением потоков и требованиями к огнестойкости. Смешение схем без расчёта меняет сопротивление и может направить дым в защищаемое пространство. После проектирования проверяют каждую ветвь испытанием.
Как выбрать между естественным удалением, механикой и подпором?
Естественное удаление зависит от условий, заложенных в проекте здания, механическое использует вентиляторы, а подпор подаёт воздух в защищаемую зону. Сравнивают расположение зон, путь выброса, электропитание, огнестойкость и режим отказа. Подпор не заменяет удаление там, где требуется отвод дыма, а естественное движение не принимают без расчёта. Для выбранного решения задают собственный сценарий испытания.
Что проверить, если дымовой клапан не открывается по сигналу?
Проверяют источник команды, питание привода, целостность цепи, положение заслонки и механические помехи. Затем осматривают крепление, загрязнение и соответствие клапана проектной зоне. Запуск вентилятора без открытия нужной заслонки не подтверждает работоспособность системы. После устранения причины повторяют сценарий от сигнала извещателя до прохождения потока и фиксируют результат.
Какие параметры смотреть в проекте противодымной защиты?
Проверяют температуру дымового потока, скорость воздуха, разность давлений, продолжительность работы и огнестойкость воздуховода. Эти сведения связывают с конкретной зоной, вентилятором, клапаном и материалом трассы. Перенос параметра из общеобменной вентиляции некорректен: у систем разные режимы. При изменении планировки или оборудования пересматривают связанные расчёты и испытания.
Можно ли использовать общую автоматику для разных систем здания?
Общая автоматика допустима только при разграниченных алгоритмах, сигналах и исполнительных устройствах, предусмотренных проектом. Противодымный сценарий должен иметь приоритет и управлять своими клапанами и вентиляторами. Нельзя полагаться на название шкафа управления без проверки цепей. Испытание показывает, какой сигнал приходит, какая заслонка открывается и куда направляется воздух.
Как оформить результат испытаний противодымной вентиляции?
В записи указывают защищаемую зону, сценарий, состояние клапанов, запуск вентилятора, направление потока, герметичность и работу датчиков. Отмечают отклонения по трассе, проходкам, креплениям и автоматике, а также способ исправления. После ремонта испытание повторяют по тому же маршруту. Обновлённая схема должна соответствовать фактическому составу оборудования и границам зон.
