Нормативы общеобменной вентиляции требуют комплексного учета кратности воздухообмена по СП 60, параметров микроклимата по ГОСТ 30494 и акустических ограничений, где проверка соответствия базируется на расчетных данных, а не только на маркировке оборудования. Кратность воздухообмена — это отношение объема.
данные обновлены 2026-10-21 ·
1. Что такое нормативы общеобменной вентиляции
Кратность воздухообмена показывает отношение объёма воздуха, подаваемого или удаляемого за час, к объёму помещения. Для проверки общеобменной системы этого понятия недостаточно: учитывают назначение помещения, микроклимат, шум, расход и сопротивление сети. Значения сверяют с применимым разделом СП и с измеренным режимом оборудования.
ГОСТ 30494 в источниках страницы связан с параметрами микроклимата, а СП 60 — с проектированием вентиляции. Эти документы не заменяют расчёт конкретной трассы. При оценке сопоставляют расчётный расход, фактическую подачу, температуру, влажность и акустические условия, сохраняя область применения каждого источника.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Противодымная вентиляция».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
2. Устройство и принцип работы
Общеобменная система перемещает воздух через приточный и вытяжной тракт. Вентилятор создаёт перепад давления, воздуховоды направляют поток, а решётки, фильтры, нагрев или рекуперация меняют его состояние. Результат зависит от согласования расхода с сопротивлением сети и от того, не перекрыты ли отдельные участки.
Проектную схему проверяют по назначению помещения и направлениям движения воздуха. После монтажа измеряют фактические расходы на ветвях, проверяют шум и вибрацию, затем сравнивают результат с расчётом и применимыми требованиями. Изменение фильтра или положения заслонки меняет сопротивление и требует повторного контроля.
- Шаг 1Определите назначение помещения и нормируемые параметры по ГОСТ 30494.
- Шаг 2Рассчитайте необходимый объем воздухообмена по СП 54 или СП 60.
- Шаг 3Подберите вентиляционное оборудование с учетом расхода и давления.
- Шаг 4Спроектируйте трассу воздуховодов с минимальным гидравлическим сопротивлением.
- Шаг 5Проведите пусконаладочные работы и замер фактических расходов.
- Шаг 6Сравните полученные данные с нормативными значениями и внесите коррективы.
3. Ключевые параметры
В таблице перечислены температура и влажность воздуха, скорость в канале, давление вентилятора, уровень шума и расход для кухни. Эти параметры описывают разные стороны работы: комфорт, пропускную способность, напор оборудования и акустический результат. Их не сводят к общей кратности.
Проверка начинается с назначения помещения и требуемого режима, затем оцениваются сечение воздуховодов, сопротивление фильтров и отводов, возможность регулировки и фактический расход. Значение из таблицы используют вместе с указанным источником и паспортом оборудования. При несовпадении ищут причину в трассе и настройке, а не меняют нормативное поле без расчёта.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура воздуха | 20 °C | °C | ГОСТ 30494-2011 |
| Влажность воздуха | 45 % | % | ГОСТ 30494-2011 |
| Скорость воздуха в канале | 4 м/с | м/с | СП 60.13330.2020 |
| Давление вентилятора | 300 Па | Па | Инженерная практика |
| Уровень шума в комнате | 35 дБА | дБА | СП 51.13330.2011 |
| Кратность воздухообмена кухня | 60 м³/ч | м³/ч | СП 54.13330.2016 |
4. Схема работы

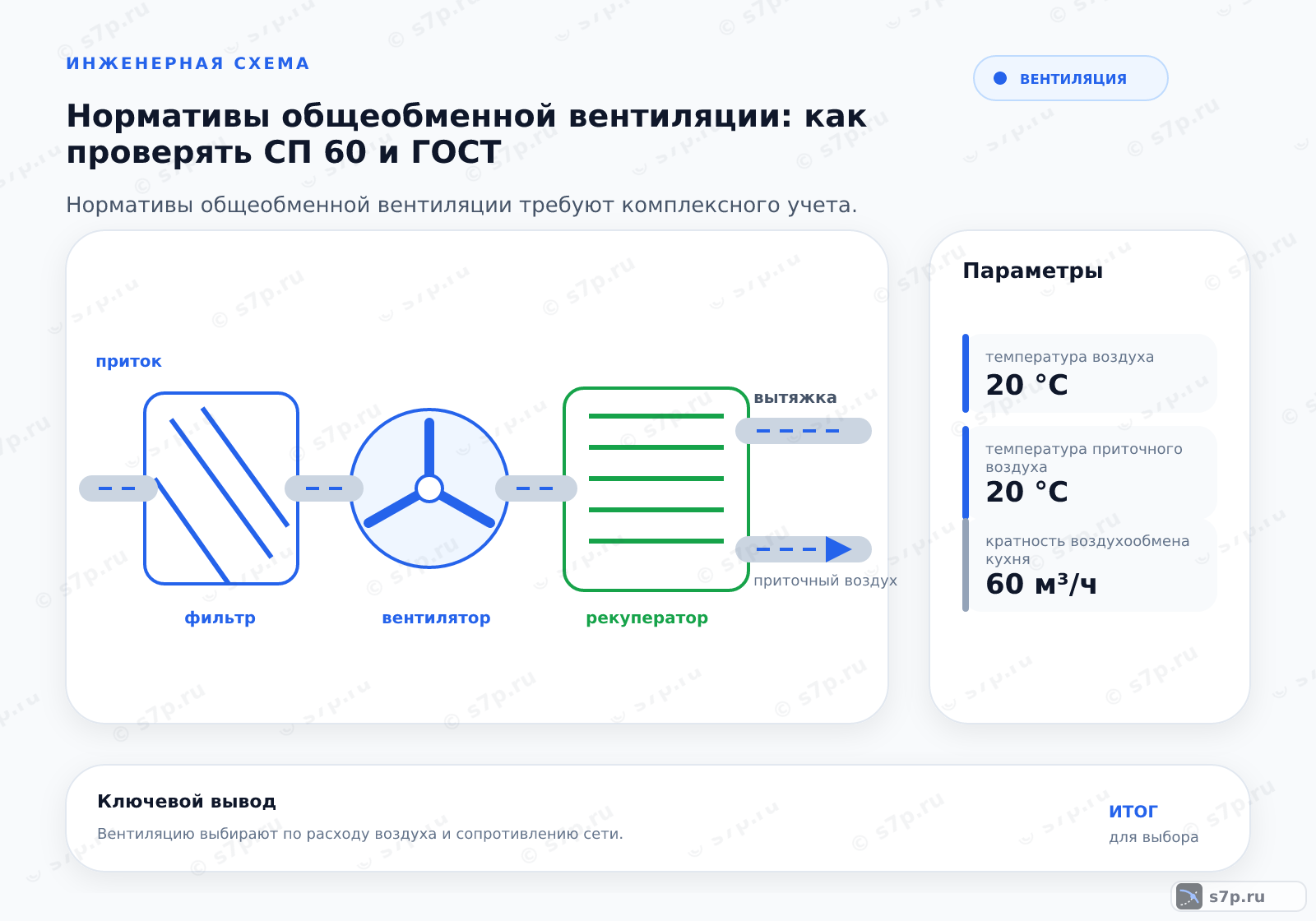

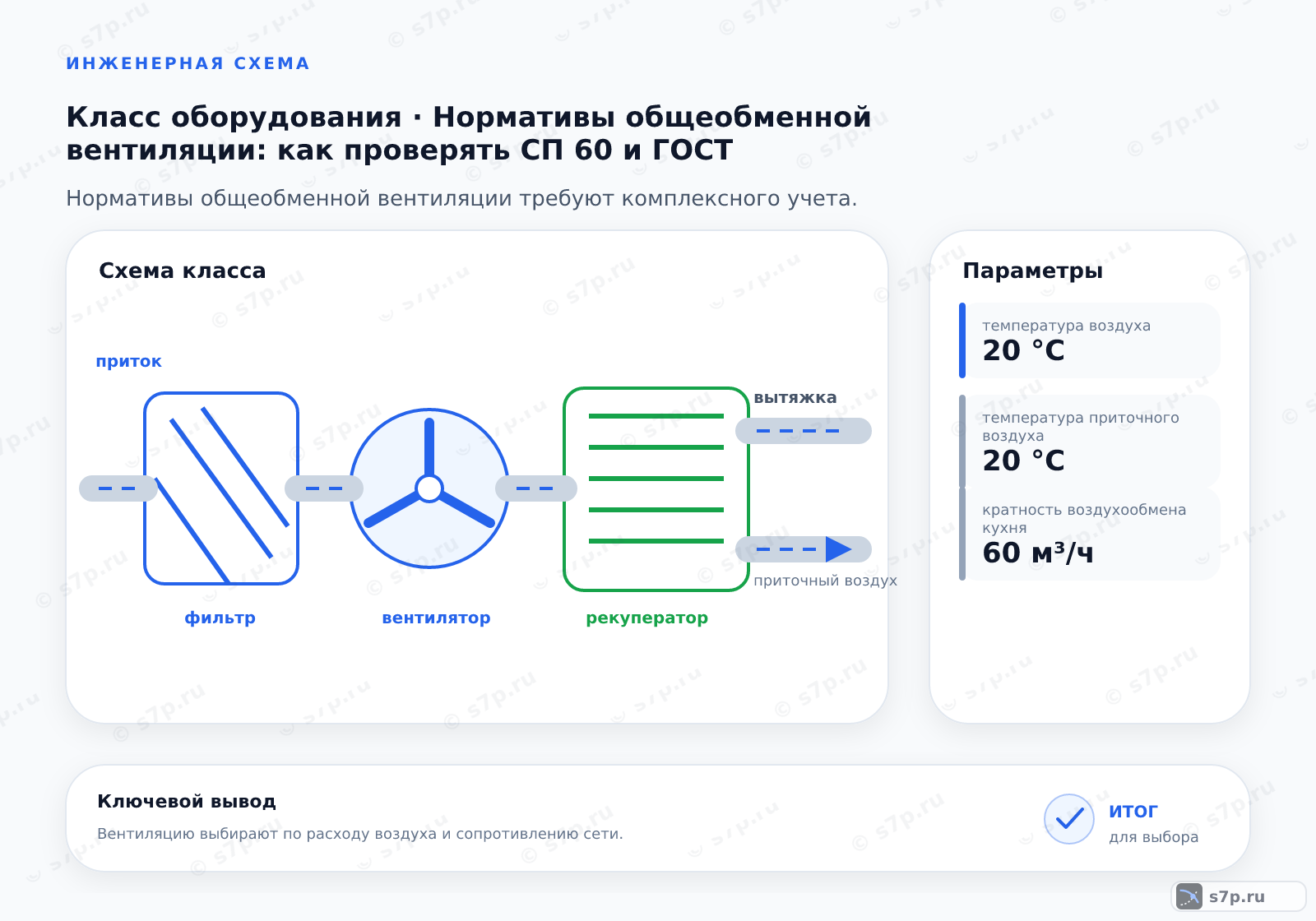

Приточный воздух проходит через оборудование и распределяется по помещениям, вытяжной собирается из зон удаления и выводится наружу. В приточно-вытяжной системе приточный и вытяжной тракты работают согласованно; рекуператор передаёт теплоту между потоками без их смешения. Неплотности, закрытые решётки и неверная балансировка меняют фактический расход.
При проверке идут от вентилятора к конечной точке: осматривают фильтр, заслонки, соединения, ветви и решётки. Измерение на одном участке не описывает всю сеть, поэтому сравнивают приток и вытяжку по схеме. Шум и вибрация рассматривают вместе со скоростью, сопротивлением и креплением воздуховодов.
5. Виды и разновидности
Приточная вентиляция подаёт подготовленный воздух, вытяжная удаляет его, а приточно-вытяжная совмещает подачу и удаление. Подогрев меняет температуру притока, рекуперация использует теплоту удаляемого воздуха. Выбор вида зависит от назначения помещения, требуемого направления потока, доступного места и возможности обслуживать оборудование.
Сравнение проводят по расходу, давлению, шуму, фильтрации, энергозатратам и способу регулирования. Рекуперация не отменяет проверку герметичности и балансировки, а вытяжной вентилятор не исправляет недостаток притока. При изменении режима помещения пересматривают трассу, настройку и фактические измерения.
| Значение | Источник |
|---|---|
| Приточная вентиляция с подогревом воздуха | Инженерная практика |
| Вытяжная вентиляция с рекуперацией | Инженерная практика |
| Приточно-вытяжная система с рекуперацией | Инженерная практика |
6. Частые ошибки и на что смотреть
Вытяжные каналы в ванных комнатах не перекрывают ради экономии. Вытяжку от кухонь с газовыми плитами не используют для удаления воздуха из санузлов. Высокая скорость воздуха в каналах вызывает шум и вибрацию, поэтому проверяют сечение, сопротивление и настройку сети.
Перекрытая вытяжка нарушает удаление воздуха, а объединение несовместимых потоков меняет схему и условия безопасности. Высокая скорость в канале повышает шум и вибрацию; причиной также бывают резкие повороты, загрязнённый фильтр, слабое крепление и неверное положение заслонки.
При жалобе на духоту измеряют приток и вытяжку, проверяют фильтры, решётки, вентилятор и герметичность соединений. Затем сопоставляют фактический расход с расчётом по СП 54 или СП 60 и микроклимат с ГОСТ 30494. Если помещение изменило назначение, старой настройки недостаточно — пересматривают расчёт и балансировку.
Частые вопросы
Чем в этой задаче отличаются СП 60 и ГОСТ 30494?
В источниках страницы СП 60 связан с проектированием вентиляции, расходом, сопротивлением и устройством сети, а ГОСТ 30494 — с параметрами микроклимата помещения. Они отвечают на разные вопросы и не заменяют друг друга. При проверке сначала определяют назначение помещения и режим, затем сопоставляют расчёт вентиляции с применимыми параметрами микроклимата и фактическими измерениями. Область применения каждого документа фиксируют отдельно.
Как проверить, что общеобменная система даёт расчётный расход?
Измеряют фактический расход на приточных и вытяжных ветвях, проверяют положение заслонок, состояние фильтров, герметичность соединений и работу вентилятора. Замера у агрегата недостаточно: сопротивление трассы и баланс ветвей меняют результат в помещении. Полученные значения сопоставляют с расчётом по СП 54 или СП 60, а температуру, влажность и шум — с соответствующими параметрами источников страницы.
Как выбрать между приточной, вытяжной и приточно-вытяжной схемой?
Приточная схема подаёт подготовленный воздух, вытяжная удаляет его, а приточно-вытяжная связывает эти потоки. Выбор зависит от назначения помещения, требуемого направления воздуха, доступного места, фильтрации, шума и возможности обслуживать оборудование. Рекуперация передаёт теплоту между потоками, но не отменяет расчёт сопротивления и балансировку. После монтажа любой вариант проверяют по фактическим расходам и состоянию микроклимата.
Почему нельзя объединять кухонную вытяжку и удаление из санузла?
Такая схема меняет направления потоков и может нарушить условия работы вентиляции. На странице отдельно указано, что вытяжку от кухонь с газовыми плитами не используют для удаления воздуха из санузлов. При проверке разделяют назначение каналов, осматривают обратный подсос, решётки, заслонки и герметичность. Схему сопоставляют с проектом и применимыми требованиями, а не объединяют каналы ради уменьшения числа трасс.
Какие параметры нужно фиксировать при проверке вентиляции?
Фиксируют назначение помещения, температуру, влажность, фактический расход, скорость в канале, давление вентилятора, уровень шума и состояние фильтров и заслонок. Для кухни отдельно отмечают расход, указанный в таблице. Затем каждому измерению сопоставляют источник: ГОСТ 30494, СП 54, СП 60 или СП 51.13330.2011 в зависимости от параметра. Без привязки к помещению и трассе число не даёт полноценного вывода.
