1. Коротко: Как читать паспорт вентиляционной установки или вентилятора за несколько шагов
Паспорт связывает конструкцию вентилятора или установки с допустимыми условиями работы. В нем ищут производительность, давление, мощность, шум, температуры, схему подключения и требования к обслуживанию. Эти записи читают вместе с аэродинамикой сети: паспортное значение без рабочей точки не показывает, какой режим получится после монтажа.
Сначала отделяют данные самого оборудования от параметров системы. Затем проверяют, какие значения относятся к номинальному режиму, какие — к предельному, и какие условия измерения указаны изготовителем. Особое внимание уделяют направлению вращения, защитным решеткам, фильтрам и доступу к узлам, поскольку монтаж может изменить фактические условия.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Противодымная вентиляция».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
2. Пошаговый порядок
Чтение паспорта начинают с идентификации модели и состава поставки. Далее сопоставляют производительность и напор с сопротивлением сети, находят рабочую точку на характеристике и проверяют мощность двигателя с пусковой аппаратурой. После этого осматривают гибкие вставки, направление потока и доступность элементов для обслуживания.
Пусконаладочные данные записывают рядом с паспортными, не стирая исходные условия сравнения. Измеряют фактические параметры, отмечают положение регулировок и сравнивают результат с характеристикой производителя. Если расхождение связано с сетью, корректируют монтаж или балансировку; если оборудование работает вне допустимого режима, сначала устраняют причину, а не увеличивают нагрузку.

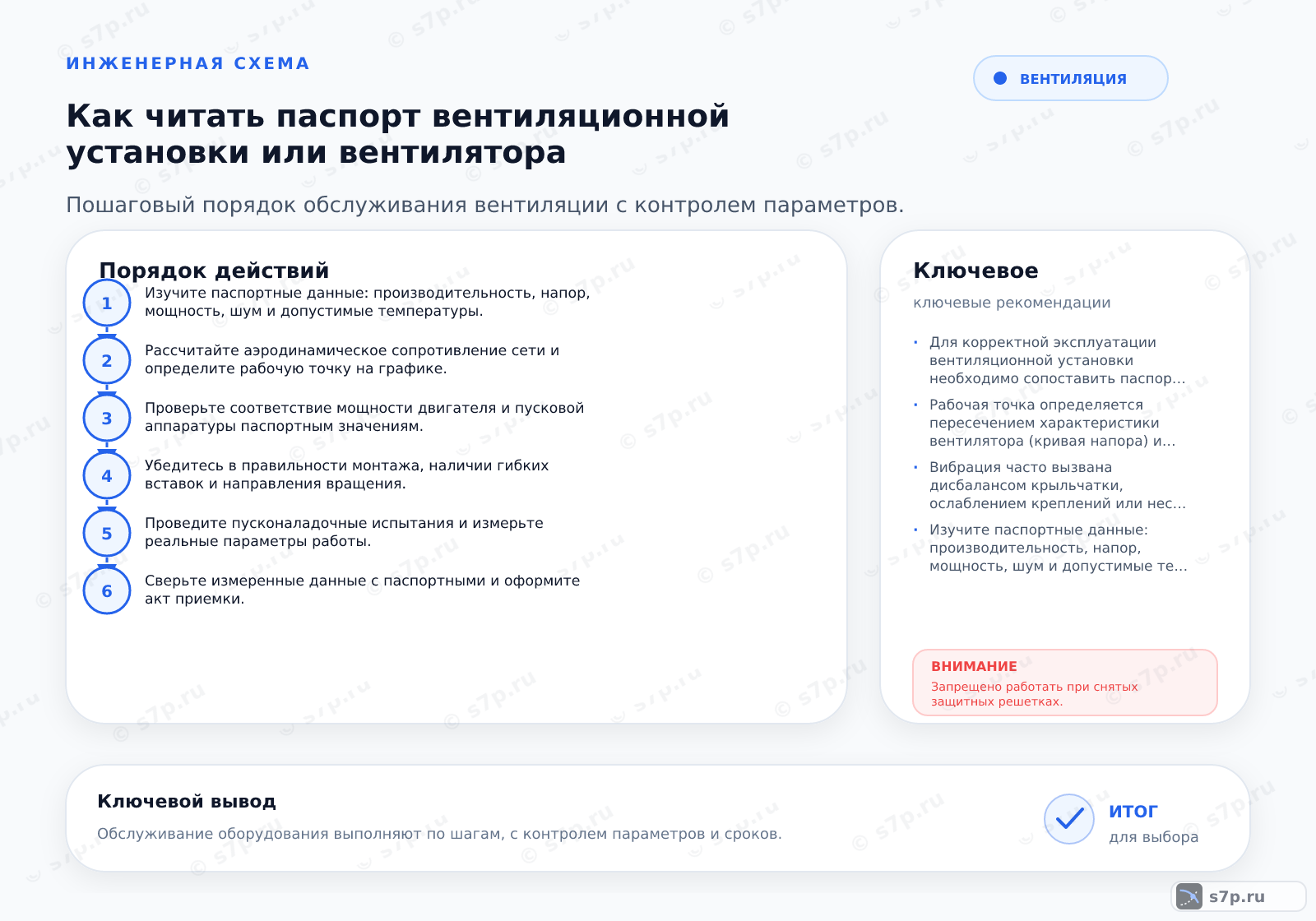

- Шаг 1Изучите паспортные данные: производительность, напор, мощность, шум и допустимые температуры.
- Шаг 2Рассчитайте аэродинамическое сопротивление сети и определите рабочую точку на графике.
- Шаг 3Проверьте соответствие мощности двигателя и пусковой аппаратуры паспортным значениям.
- Шаг 4Убедитесь в правильности монтажа, наличии гибких вставок и направления вращения.
- Шаг 5Проведите пусконаладочные испытания и измерьте реальные параметры работы.
- Шаг 6Сверьте измеренные данные с паспортными и оформите акт приемки.
3. Симптом -> причина -> решение
Недостаточный расход при исправном приводе проверяют через фильтры, заслонки, направление вращения и сопротивление сети. Избыточный шум может быть следствием рабочего режима, крепления, подшипников или турбулентности. Перегрев двигателя сопоставляют с нагрузкой и условиями охлаждения, а не объясняют только температурой в помещении.
Для каждого симптома сначала сверяют паспортный диапазон и фактическую рабочую точку. Затем проверяют монтажные условия: нет ли снятых защит, перекоса корпуса, жесткой связи с воздуховодом или препятствия потоку. Исправление считают подтвержденным после повторного измерения и фиксации изменения, а не по кратковременному исчезновению признака.
4. Сроки и периодичность
Паспорт задает не только характеристики, но и порядок технического обслуживания. В графике отдельно учитывают фильтры, подшипники и масло, если они предусмотрены конструкцией. Срок операции сверяют с регламентом изготовителя и фактическим состоянием узла: запыленность, вибрация и режим нагрузки могут потребовать дополнительной проверки.
После обслуживания сохраняют запись о замененных материалах, измеренных параметрах и замечаниях. Это позволяет отличить постепенное изменение характеристик от ошибки монтажа. При расхождении между локальным графиком и паспортом приоритет отдают документу на конкретное оборудование и уточняют условия, к которым относится указанная периодичность.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Замена фильтров | 3 мес | мес | инженерная практика; регламент ТО |
| Проверка подшипников | 6 мес | мес | инженерная практика; регламент ТО |
| Замена масла (мес) | 12 мес | мес | инженерная практика; регламент ТО |
| Замена масла (мес) | 12 мес | мес | инженерная практика; регламент ТО |
5. Предупреждения и чего не делать
Перед обслуживанием отключают питание и исключают самопроизвольный пуск. Защитные решетки не снимают во время работы, а доступ к рабочему колесу и приводу организуют только после остановки. Направление вращения и состояние креплений проверяют после завершения монтажа, не вводя оборудование в режим с открытыми опасными зонами.
Нельзя переносить паспортные ограничения на сеть без проверки ее сопротивления и температуры воздуха. Не допускают работу в зоне срыва потока и не заменяют требования изготовителя общей оценкой по шуму. При отсутствии нужных данных фиксируют конкретный пробел в документации и останавливают настройку до его уточнения.
Частые вопросы
Какие сведения в паспорте вентилятора нужно сопоставить с сетью?
С производительностью и напором сопоставляют сопротивление воздуховодов, фильтров, поворотов и конечных устройств. Отдельно проверяют мощность двигателя, допустимые температуры, шум, направление вращения и требования к подключению. Важен не один показатель, а рабочая точка оборудования в реальной сети. Условия измерения из паспорта сохраняют, чтобы не сравнивать разные режимы как одинаковые.
Как найти рабочую точку по паспортной характеристике?
Сначала определяют требуемый расход и рассчитывают сопротивление сети с установленными элементами. Затем находят пересечение характеристики вентилятора с кривой сети и проверяют, что оно находится в допустимой области. После монтажа результат подтверждают измерением. Если фактический расход отличается, проверяют утечки, фильтры, заслонки, направление вращения и соответствие реальной трассы расчетной.
Чем номинальные данные отличаются от предельных?
Номинальные данные описывают режим, для которого оборудование предназначено при заданных условиях, а предельные обозначают границу допустимой работы. Их нельзя использовать как взаимозаменяемые значения для постоянной эксплуатации. При чтении паспорта смотрят подписи к графикам, температуру, плотность воздуха, конфигурацию сети и ограничения привода, затем сверяют эти условия с объектом.
Как составить график обслуживания по паспорту?
Из паспорта выделяют операции для фильтров, подшипников, масла и других узлов, если они предусмотрены конструкцией. Для каждой операции записывают условие, период и признак необходимости проверки. Затем сопоставляют график с фактической запыленностью, вибрацией и нагрузкой. После обслуживания сохраняют результат осмотра и измерения, чтобы видеть, как состояние узла меняется со временем.
Что делать, если паспортные данные не совпадают с измерениями?
Сначала убеждаются, что измерение выполнено в сопоставимом режиме и правильной точке. Проверяют прибор, фильтры, заслонки, герметичность, направление вращения и фактический состав сети. Если оборудование работает в другой рабочей точке, пересматривают сопротивление трассы. При сохранении расхождения фиксируют условия, не подменяют паспортные данные предположением и уточняют вопрос по конкретной модели.
Какие данные паспорта нужны перед обслуживанием вентилятора?
Перед обслуживанием уточняют модель, схему отключения, требования к доступу, направление вращения и ограничения по температуре и мощности. Проверяют, какие защитные решетки и блокировки должны быть установлены до пуска. После работы сверяют крепления, подключение и фактический режим с паспортом. Запись о замене или регулировке помогает отличить результат обслуживания от новой неисправности.
