Увеличение скорости потока повышает коэффициент теплоотдачи, но растет гидравлическое сопротивление. Применение противоточной схемы увеличивает средний температурный напор и эффективность теплообмена. Регулярная очистка пластин восстанавливает первоначальную производительность и снижает энергозатраты.
данные обновлены 2026-10-21 ·
1. Как выбрать теплообменник для воды и очистки каналов
Теплообменник вода-вода передаёт энергию через разделяющие пластины или другую поверхность, не смешивая потоки. При выборе смотрят на расход, температуры, давление и качество воды, потому что накипь и загрязнение меняют и теплопередачу, и сопротивление каналов.
Противоточная схема увеличивает средний температурный напор, а скорость движения влияет на теплоотдачу и гидравлику. Конструкция должна соответствовать способу очистки: паяный узел не разбирают как рамный, а разборный пакет требует места для снятия пластин и проверки прокладок.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Вода проходит по раздельным каналам, а тепло движется через металлическую поверхность от более нагретого потока к более холодному. Рельеф пластины задаёт турбулентность и площадь контакта, но вместе с этим создаёт сопротивление. Поэтому расход проверяют вместе с насосом и обвязкой.
При обслуживании систему отключают, сбрасывают давление и сливают теплоноситель. Пакет разбирают аккуратно, очищают поверхности, заменяют изношенные прокладки и собирают раму с усилием по паспорту. После заполнения проверяют стыки, воздух, температуру и отсутствие течи.

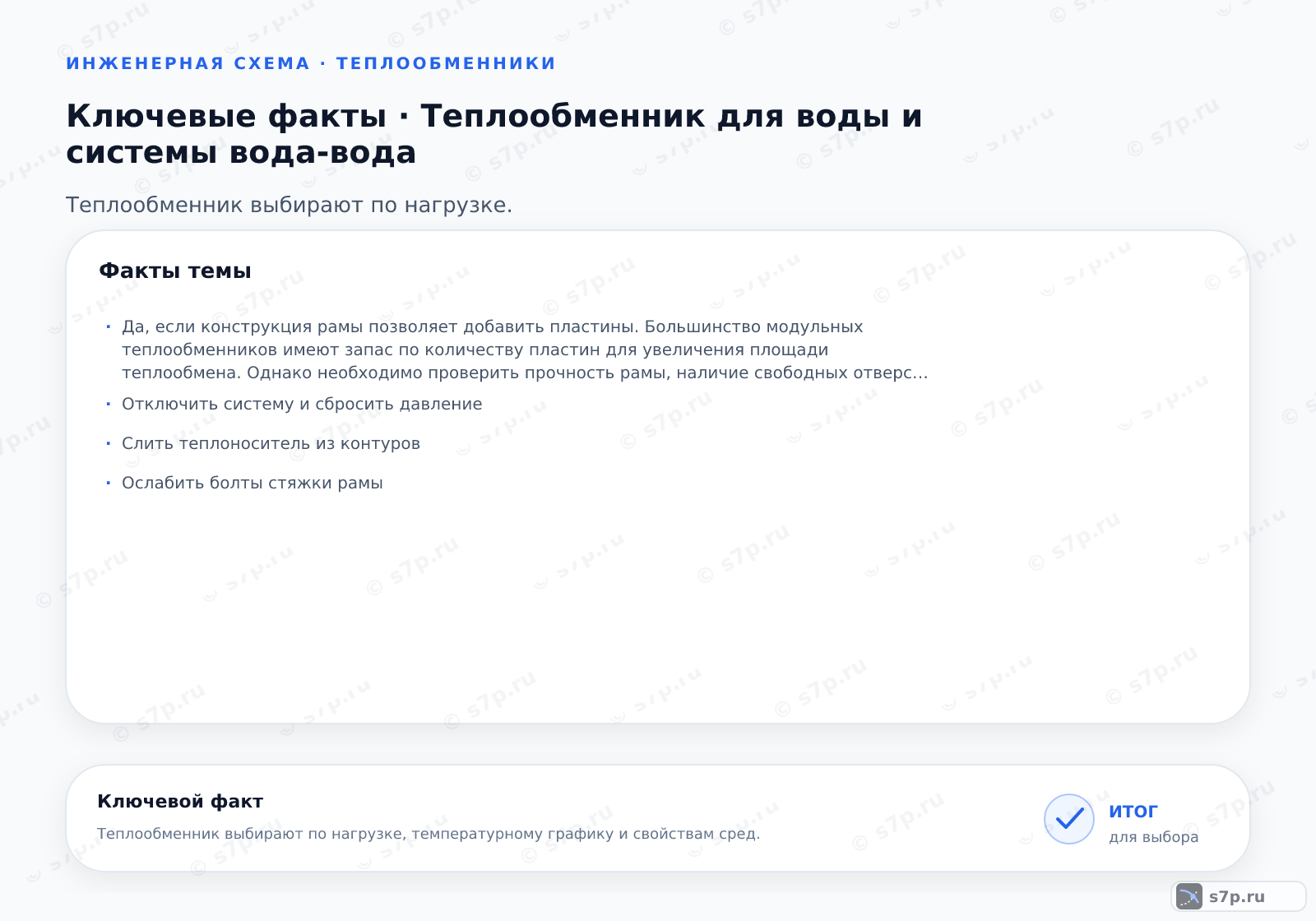

- Шаг 1Отключить систему и сбросить давление
- Шаг 2Слить теплоноситель из контуров
- Шаг 3Ослабить болты стяжки рамы
- Шаг 4Аккуратно разобрать пакет пластин
- Шаг 5Очистить пластины от накипи и отложений
- Шаг 6Заменить изношенные уплотнительные прокладки
- Шаг 7Собрать пакет и затянуть раму с усилием по паспорту
3. Ключевые параметры
В исходной таблице приведены толщина и ширина пластины, гидравлическое сопротивление, максимальная температура, номинальная мощность и количество пластин. Эти величины связывают поверхность с прочностью и расходом. Каждую из них сопоставляют с качеством воды, схемой и паспортом аппарата.
Увеличение скорости улучшает теплоотдачу, но повышает сопротивление. Добавление пластин возможно только при подходящей раме, свободных присоединениях и проверке давления и температуры. Перед изменением пакета оценивают насос, крепления, прокладки и доступ для последующей очистки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина пластины | 0.4 мм | мм | инженерная практика; сверить по паспорту |
| Ширина пластины | 0.6 м | м | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 50 кПа | кПа | инженерная практика; сверить по паспорту |
| Максимальная температура | 180 °C | °C | инженерная практика; сверить по паспорту |
| Номинальная мощность | 500 кВт | кВт | инженерная практика; сверить по паспорту |
| Количество пластин | 60 шт | шт | инженерная практика; сверить по паспорту |

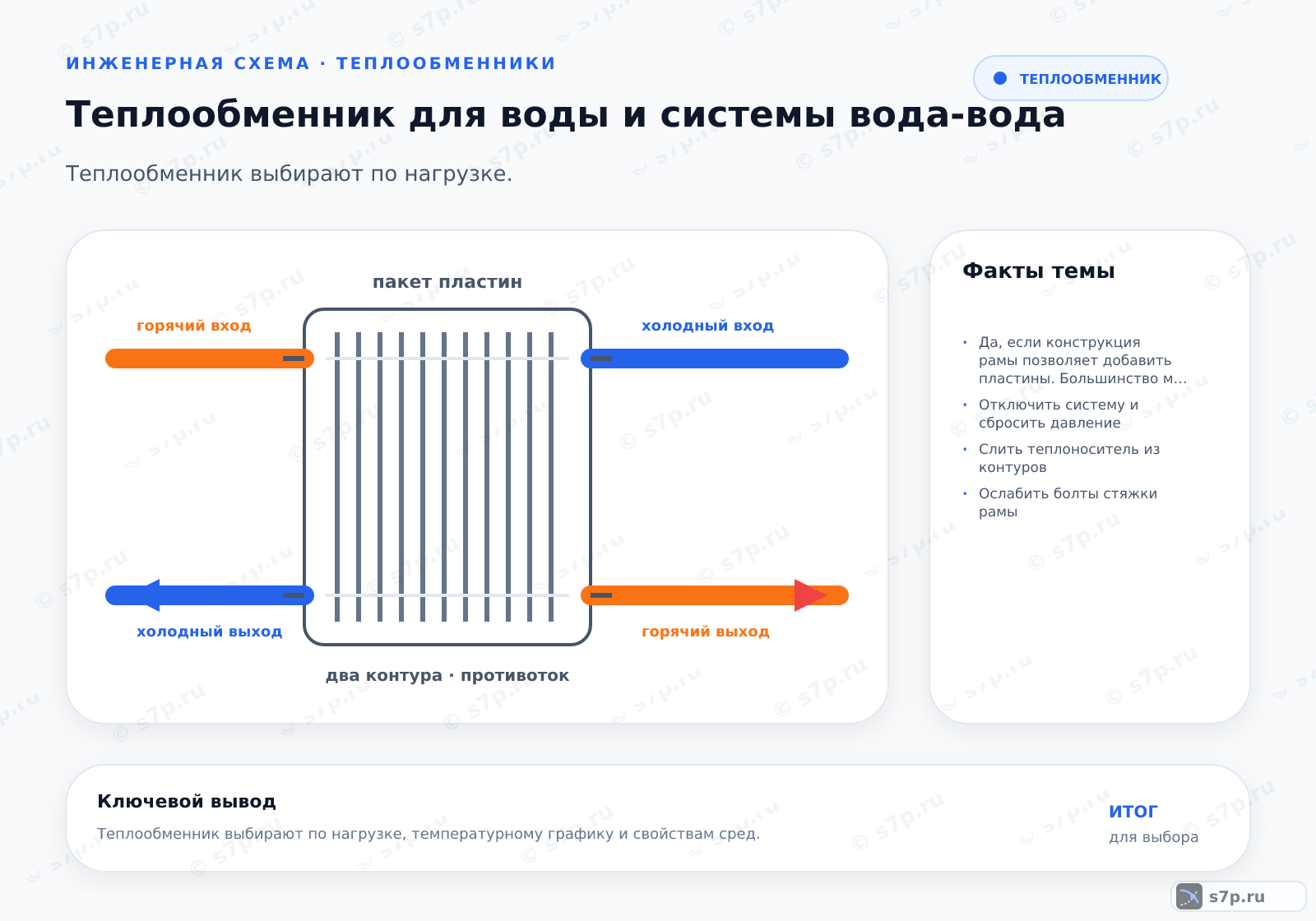

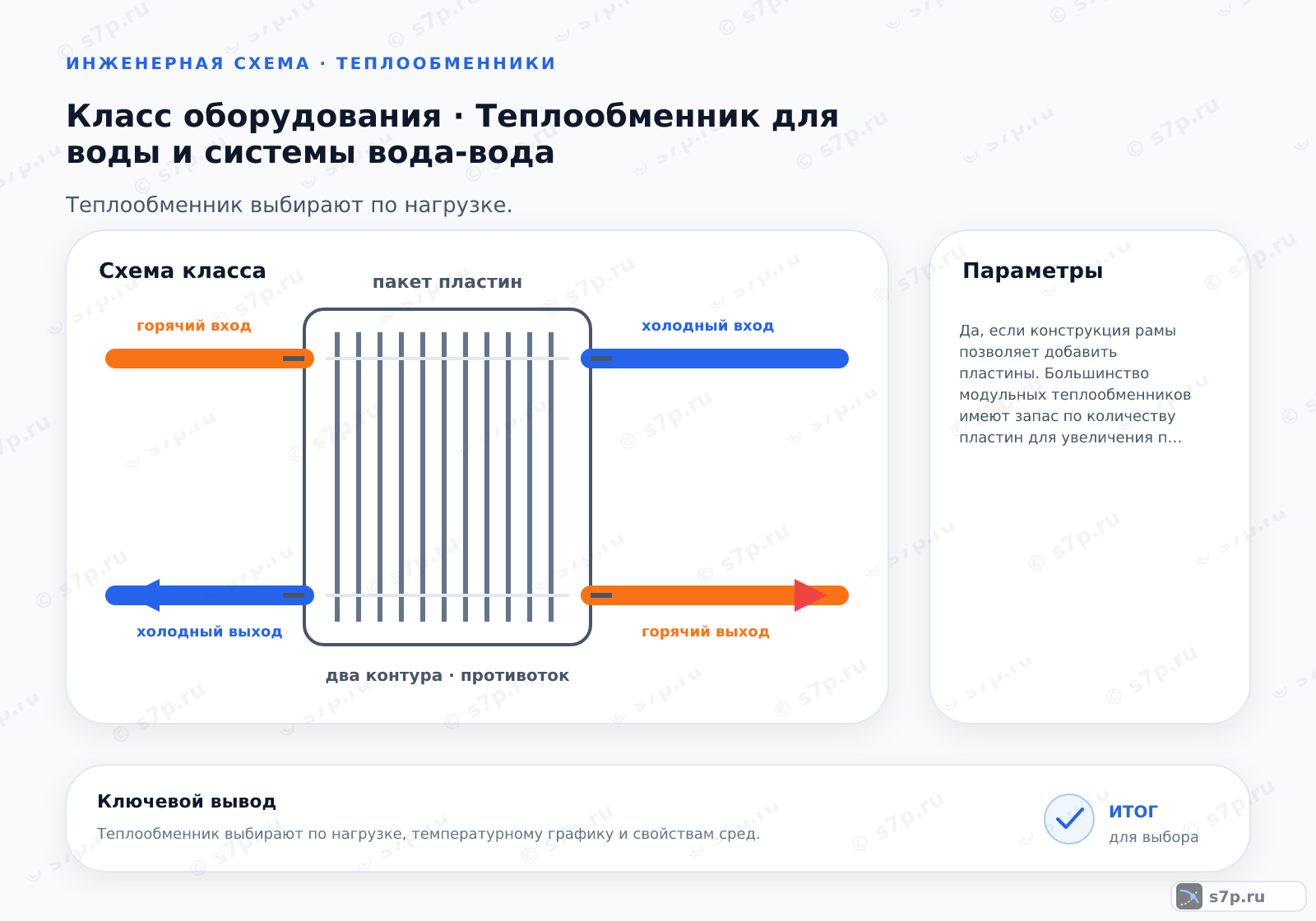

4. Схема потоков воды в теплообменнике вода-вода
Вода отопительного или технологического контура идёт по своим каналам, а второй поток получает тепло через пластины. Противоток поддерживает больший средний температурный напор, чем прямоток, но итог зависит от расходов и температур на входе и выходе.
Точки измерения размещают на обеих сторонах аппарата. По температуре оценивают передачу тепла, по перепаду давления — сопротивление каналов и наличие отложений. Направление присоединений сверяют с маркировкой, чтобы не получить режим, отличный от расчётного.
5. Виды и разновидности
Паяный теплообменник представляет собой неразборную конструкцию с медными или нержавеющими пластинами, а полусварной имеет сварную часть и участок с прокладками. Паяный вариант ограничивает механическую очистку, полусварной выбирают по среде и доступному обслуживанию.
Сравнение ведут по качеству воды, рабочей температуре, давлению, мощности и способу удаления отложений. Рамный аппарат удобен для проверки пакета, но требует места и исправных прокладок. Материал и тип конструкции подтверждают паспортом, а не только внешним видом.
| Значение | Источник |
|---|---|
| Паяный теплообменник — неразборная конструкция с медными или нержавеющими пластинами, герметично соединенными в вакуумной печи. | инженерная практика; сверить по паспорту |
| Полусварной теплообменник — половина пластин сварена, вторая половина имеет прокладки, применяется для агрессивных сред. | инженерная практика; сверить по паспорту |
Влияние скорости потока
Повышение скорости потока улучшает теплоотдачу, но увеличивает сопротивление системы.
Противоточная схема
Применение противотока повышает средний температурный напор и общую эффективность.
Очистка пластин
Регулярная очистка восстанавливает производительность и снижает затраты энергии.
Какое действие позволяет восстановить первоначальную производительность теплообменника и снизить энергозатраты?
6. Частые ошибки и на что смотреть
При разборке фиксируют порядок пластин и не допускают их перекоса на направляющих. До ослабления рамы отключают систему, сбрасывают давление и сливают воду. Поверхности очищают подходящим составом, а прокладки осматривают перед сборкой, потому что повреждённая посадка вызывает течь.
После сборки раму затягивают по паспорту, затем медленно заполняют контуры и выпускают воздух. Если температура не восстанавливается, проверяют направление потоков, фильтр, насос и загрязнение. Добавление пластин или увеличение скорости допустимо только после проверки прочности и гидравлического сопротивления.
Частые вопросы
Какие параметры воды нужны для выбора аппарата?
Собирают расход, температуры входа и выхода, давление, допустимое сопротивление и качество воды. Затем уточняют тепловую мощность, материал пластин, склонность к накипи и способ очистки. В исходной таблице есть температура до 180 °C и мощность 500 кВт, но эти значения относятся к примеру и сверяются с паспортом конкретной системы.
Почему противоток обычно даёт больший температурный напор?
При противотоке горячая и холодная воды движутся навстречу, поэтому разность температур распределяется по длине аппарата более равномерно. Это повышает средний температурный напор по сравнению с прямотоком при сопоставимых расходах. Итог всё равно проверяют по входным и выходным температурам, сопротивлению и тепловому балансу.
Что сделать, если теплообменник стал хуже нагревать воду?
Проверяют расход и температуры на обеих сторонах, направление потоков, фильтр, насос и наличие воздуха. Затем оценивают перепад давления и состояние пластин. Накипь уменьшает проход и теплопередачу, но слабый нагрев может быть вызван и неправильным подключением. Очистку проводят только совместимым составом и после изоляции аппарата.
Можно ли добавить пластины в уже установленную раму?
Добавление возможно только для конструкции, рассчитанной на такую конфигурацию. Проверяют прочность рамы, свободное место, присоединения, давление и рост гидравлического сопротивления. В исходной инфографике это допускается при выполнении условий, но итог подтверждают паспортом. После изменения пакета заново проверяют расход, температуру и герметичность.
Чем паяный аппарат отличается от полусварного для воды?
Паяный аппарат неразборный и имеет пластины, соединённые в печи; полусварной сочетает сварную часть с участком на прокладках. Паяный вариант ограничивает доступ к механической очистке, а полусварной выбирают по агрессивности среды и обслуживанию. Оба исполнения сравнивают по давлению, температуре, качеству воды и сопротивлению.
Как безопасно разобрать рамный пакет пластин?
Систему отключают, сбрасывают давление и сливают теплоноситель. Болты ослабляют равномерно, пластины снимают в сохранённом порядке и не повреждают направляющие. После очистки заменяют изношенные прокладки, собирают пакет и затягивают раму по паспорту. Медленное заполнение, выпуск воздуха и проверка стыков завершают обслуживание.
