В газовом котле теплообменник расположен внутри топочной камеры, где происходит прямой контакт с продуктами сгорания газа. Чистый теплообменник может повысить КПД котла.
данные обновлены 2026-10-21 ·
1. Назначение теплообменника внутри топочной камеры котла
В газовом котле теплообменник находится внутри топочной камеры, где его поверхность воспринимает тепло продуктов сгорания. Вода проходит по внутренним каналам и уносит энергию в отопительный или водяной контур. Поэтому положение узла связано одновременно с горелкой, трубопроводами, кожухом и дымовым трактом.
Доступ к теплообменнику зависит от конструкции котла, но его назначение остаётся одинаковым: передать тепло среде без утечки газа и воды. Чистая поверхность улучшает передачу тепла. Перед поиском узла отключают питание и газ, а разборку проводят только по паспорту и с учётом требований к газовому оборудованию.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Демонтаж начинают с отключения газового и электрического питания, затем сливают воду из отопительного и водяного контура. Снимают верхнюю крышку и защитный кожух, отсоединяют подачу и обратку, освобождают крепления и вынимают узел из топочной камеры. Порядок сохраняют, чтобы не повредить соседние детали.
Поверхность очищают от нагара и накипи подходящим средством, после чего устанавливают теплообменник в обратном порядке. До запуска проверяют прокладки, соединения, заполнение контуров и герметичность. Если доступ или устройство котла не совпадают с описанием, работу прекращают и сверяются с паспортом или специалистом.
- Шаг 1Отключите газовое и электрическое питание котла перед началом работ.
- Шаг 2Слейте воду из системы отопления и контура ГВС.
- Шаг 3Демонтируйте верхнюю крышку и защитный кожух котла.
- Шаг 4Отсоедините трубопроводы подачи и обратки от теплообменника.
- Шаг 5Выньте теплообменник из топочной камеры, аккуратно освободив крепления.
- Шаг 6Очистите поверхность теплообменника от нагара и накипи.
- Шаг 7Установите теплообменник в обратном порядке и проверьте герметичность.
3. Ключевые параметры
В таблице указаны рабочее и максимальное давление, температура теплоносителя, КПД котла, толщина медной стенки и расход воды горячего водоснабжения. Эти параметры описывают условия работы и помогают связать найденный узел с конкретной моделью котла. Сравнение выполняют по паспорту, а не по внешнему виду детали.
При осмотре учитывают материал, соединения, направление потоков и доступное пространство. Превышение давления или температуры нельзя компенсировать очисткой: сначала проверяют арматуру и режим котла. Расход воды горячего водоснабжения оценивают отдельно от отопительного потока, потому что контуры могут иметь разные пути через теплообменник.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 80 °C | °C | инженерная практика; сверить по паспорту |
| КПД котла | 92 % | % | инженерная практика; сверить по паспорту |
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Толщина стенки меди | 1 мм | мм | инженерная практика; сверить по паспорту |
| Расход воды ГВС | 12 л/мин | л/мин | инженерная практика; сверить по паспорту |

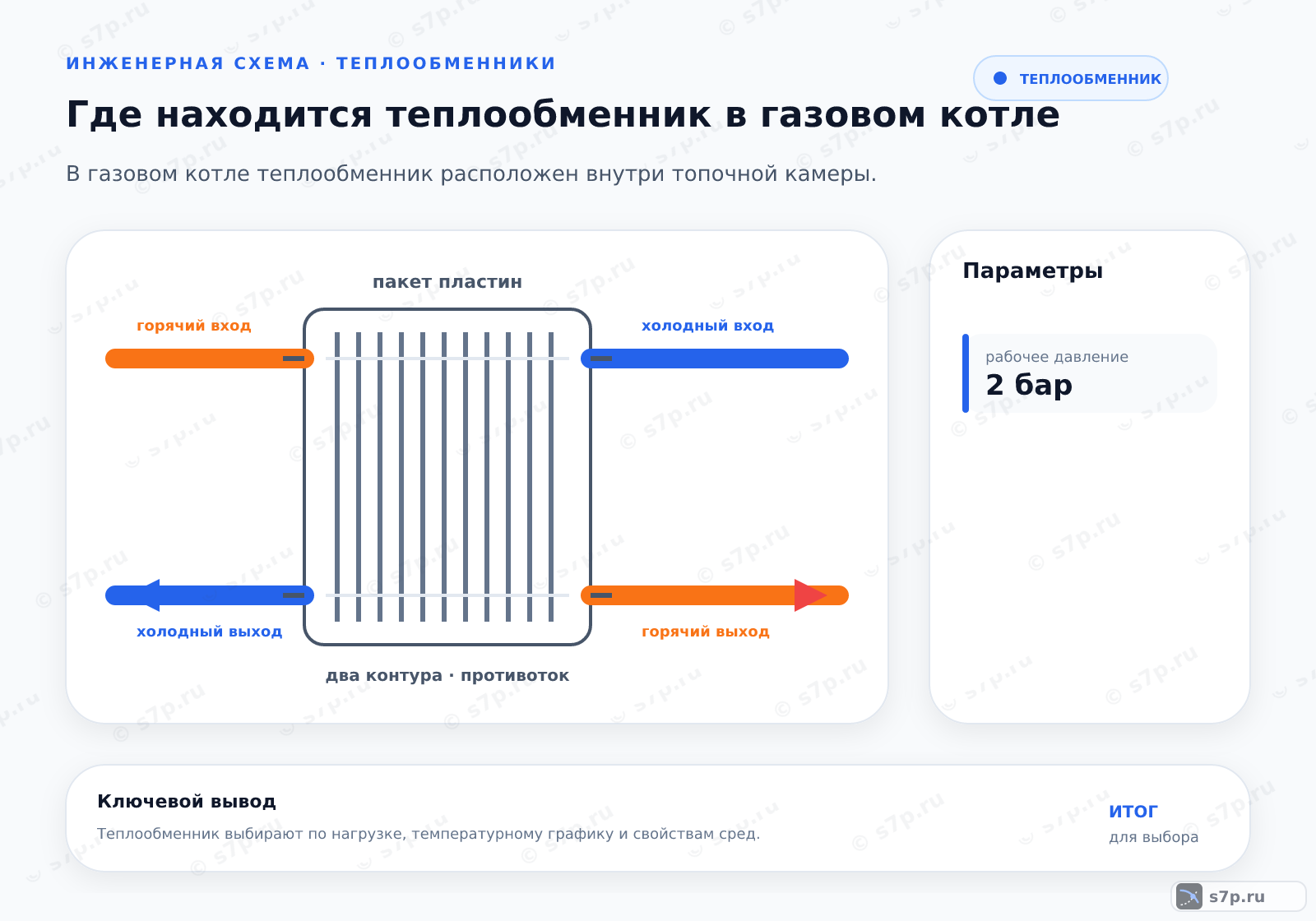

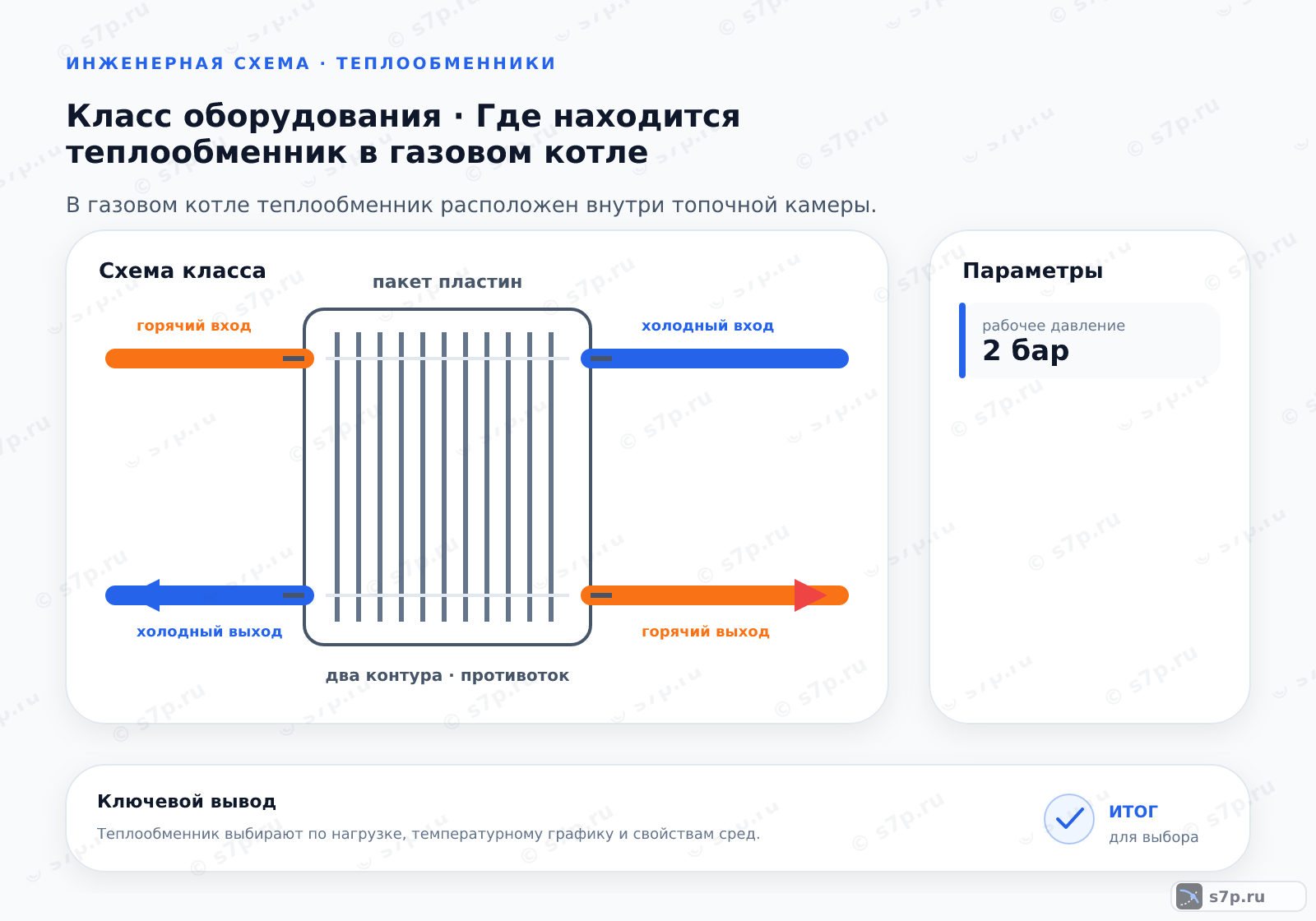

4. Схема передачи тепла от горелки к водяному контуру
Схема связывает горелку, теплообменник и движение воды: пламя нагревает наружную поверхность, а теплоноситель проходит по каналам и уходит к потребителю. Топочная камера и кожух отделяют горячие продукты сгорания от помещения. По направлению трубопроводов определяют подачу, обратку и принадлежность узла к контуру.
Вариант с первичным медным узлом обслуживает отопление, пластинчатый вторичный узел передаёт тепло для горячей воды, стальная конструкция рассчитана на другую прочностную задачу, а антикоррозионное покрытие защищает поверхность. Схему сверяют с маркировкой котла перед отсоединением труб.
5. Виды и разновидности
Тип теплообменника определяют по назначению и пути среды. Первичный медный змеевик работает с отоплением, вторичный пластинчатый узел обслуживает горячую воду, стальной вариант выбирают с учётом прочности, а антикоррозионное покрытие уменьшает воздействие среды на поверхность. Название вида не заменяет проверку соединений.
При сравнении смотрят на доступность очистки, материал, риск отложений, давление, температуру и совместимость с котлом. Узел с подходящим размером может не подойти по каналам или режиму. Перед покупкой сопоставляют маркировку, схему потоков и паспортные параметры.
| Значение | Источник |
|---|---|
| Первичный змеевик из меди для отопления | инженерная практика; сверить по паспорту |
| Вторичный пластинчатый узел для ГВС | инженерная практика; сверить по паспорту |
| Стальной теплообменник повышенной прочности | инженерная практика; сверить по паспорту |
| Теплообменник с антикоррозийным покрытием | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Удаление накипи освобождает поверхность теплообмена и уменьшает сопротивление передаче тепла, поэтому котёл может работать в предусмотренном режиме без лишнего расхода газа. При очистке важно не повредить стенку и соединения, иначе к отложениям добавится утечка.
Своевременная замена повреждённого узла защищает насос от работы с нарушенной проходимостью и потерей циркуляции. До решения о замене сравнивают симптомы, давление, температуру, состояние прокладок и результат очистки. Если корпус течёт, эксплуатацию прекращают независимо от показаний автоматики.
7. Частые ошибки и на что смотреть
Испытательное давление задают по паспорту котла и всей системы; его нельзя заменять универсальным значением или проверять на работающем оборудовании. Котёл с утечкой не эксплуатируют. Перед демонтажем отключают электричество, перекрывают газ и удаляют воду из нужного контура.
Для очистки используют специализированный состав, совместимый с материалом теплообменника, а не абразив или случайную кислоту. После сборки проверяют герметичность, заполнение, направление потоков и работу насоса. При повторном появлении течи узел оставляют выключенным до установления причины.
Частые вопросы
Как найти теплообменник внутри конкретного котла?
Ориентируются на топочную камеру и трубопроводы подачи и обратки, но точное расположение зависит от конструкции. Перед осмотром отключают газ и электричество, затем сверяются со схемой и паспортом. Снимать крышку без понимания креплений нельзя: рядом находятся горячие поверхности, электрические соединения и элементы газового тракта.
Чем первичный узел отличается от вторичного?
Первичный теплообменник передаёт энергию от продуктов сгорания в отопительный контур. Вторичный пластинчатый узел используется для передачи тепла воде горячего водоснабжения. Они отличаются путём среды, соединениями и условиями работы. По внешней форме детали не выбирают: сопоставляют маркировку котла, схему потоков и паспорт.
Как безопасно получить доступ к теплообменнику?
Котёл отключают от газа и электричества, затем сливают воду из нужных контуров. После снятия крышки и кожуха отсоединяют подачу и обратку, освобождают крепления и только потом вынимают узел. Перед сборкой очищают поверхность, проверяют прокладки и восстанавливают соединения. При несоответствии конструкции работу прекращают.
Какие параметры детали сверяют перед заменой?
Сверяют рабочее и максимальное давление, температуру теплоносителя, материал, толщину стенки, расход горячей воды и совместимость соединений. КПД котла помогает оценить режим, но не заменяет маркировку детали. Узел с похожими размерами может иметь другие каналы или пределы, поэтому решение принимают по паспорту котла и теплообменника.
Когда очистка полезнее замены теплообменника?
Если накипь или нагар закрывают поверхность, а корпус и каналы не повреждены, сначала оценивают возможность очистки совместимым средством. При течи, разрушении стенки или повторной потере герметичности нужна оценка замены. Перед выбором проверяют насос, заполнение и циркуляцию, чтобы не принять гидравлическую неисправность за дефект узла.
Что делать при течи теплообменника?
Котёл сразу выводят из эксплуатации, перекрывают газ и отключают электричество. Воду удаляют безопасным способом, место течи осматривают после остывания, а давление проверяют по паспорту котла и системы. Химическая очистка не исправляет повреждённый корпус. После ремонта или замены проверяют герметичность до пробного пуска.
