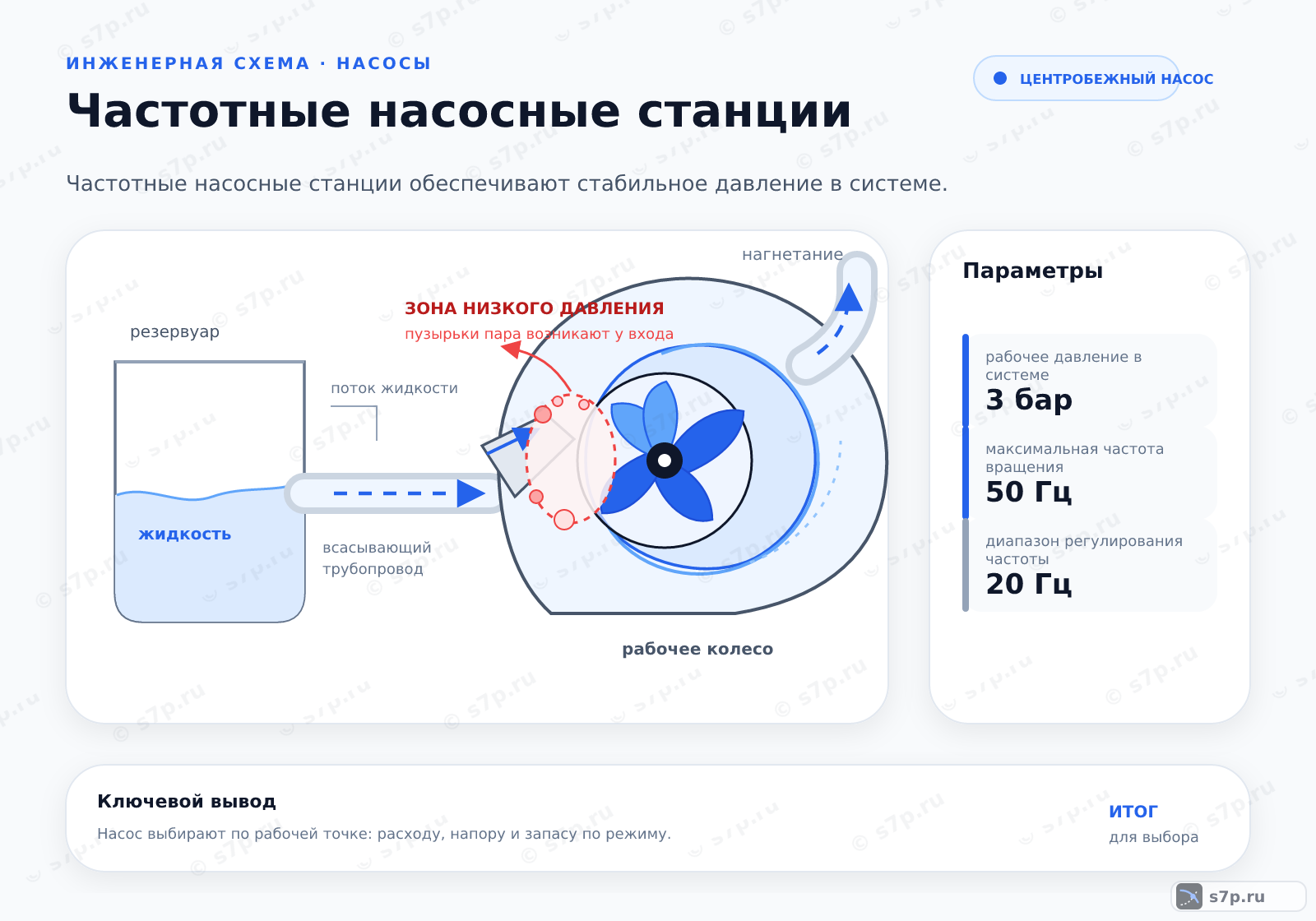

Частотные насосные станции обеспечивают стабильное давление в системе водоснабжения за счет автоматического регулирования скорости вращения электродвигателя в зависимости от текущего расхода воды, что позволяет существенно снизить энергопотребление по сравнению с традиционными напорными баками или компрессорными установками.
данные обновлены 2026-10-21 ·

1. Как частотная станция поддерживает давление при разном расходе
Частотная станция объединяет насос, преобразователь частоты, датчик давления и автоматику управления. Скорость вращения меняется вслед за расходом воды, поэтому давление поддерживается регулированием привода, а не постоянным дросселированием. Состав станции и диапазон управления проверяют по проекту и паспортам всех узлов.
Такое решение применяют при переменной нагрузке, когда потребление меняется в течение работы. При постоянном расходе преимущества регулирования могут не проявиться, и сравнение проводят с релейной схемой. В обоих случаях проверяют источник воды, условия всасывания, защиту от сухого хода и устойчивость электропитания.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
2. Устройство и принцип работы
Датчик давления устанавливают в напорной линии рядом с выходом насоса и передают сигнал в преобразователь по экранированному кабелю. Регулятор сравнивает фактическое давление с уставкой и меняет частоту вращения. Для устойчивой работы настраивают пропорциональную, интегральную и дифференциальную составляющие управления.
Испытание проводят при изменении расхода открытием и закрытием кранов. Наблюдают время реакции, колебания давления, работу защиты и плавность разгона с торможением. Ошибки монтажа датчика, экрана или заземления могут выглядеть как неисправность насоса, поэтому электрическую и гидравлическую часть проверяют совместно.
- Шаг 1Установка датчика давления в напорном трубопроводе вблизи выхода из насоса для точного измерения текущего давления.
- Шаг 2Подключение датчика к частотному преобразователю через экранированный кабель с заземлением экрана для защиты от помех.
- Шаг 3Настройка целевого значения давления (уставки) в меню преобразователя согласно требованиям проекта или паспорта здания.
- Шаг 4Настройка параметров ПИД-регулятора: коэффициентов пропорционального, интегрального и дифференциального усиления для стабильности системы.
- Шаг 5Проверка работы системы при различных расходах: открытие и закрытие кранов для оценки времени реакции и колебаний давления.
- Шаг 6Настройка времени разгона и торможения двигателя для предотвращения гидроударов и снижения механических нагрузок на вал.
- Шаг 7Активация функции защиты от сухого хода, если система забирает воду из открытого источника или скважины без постоянного уровня.

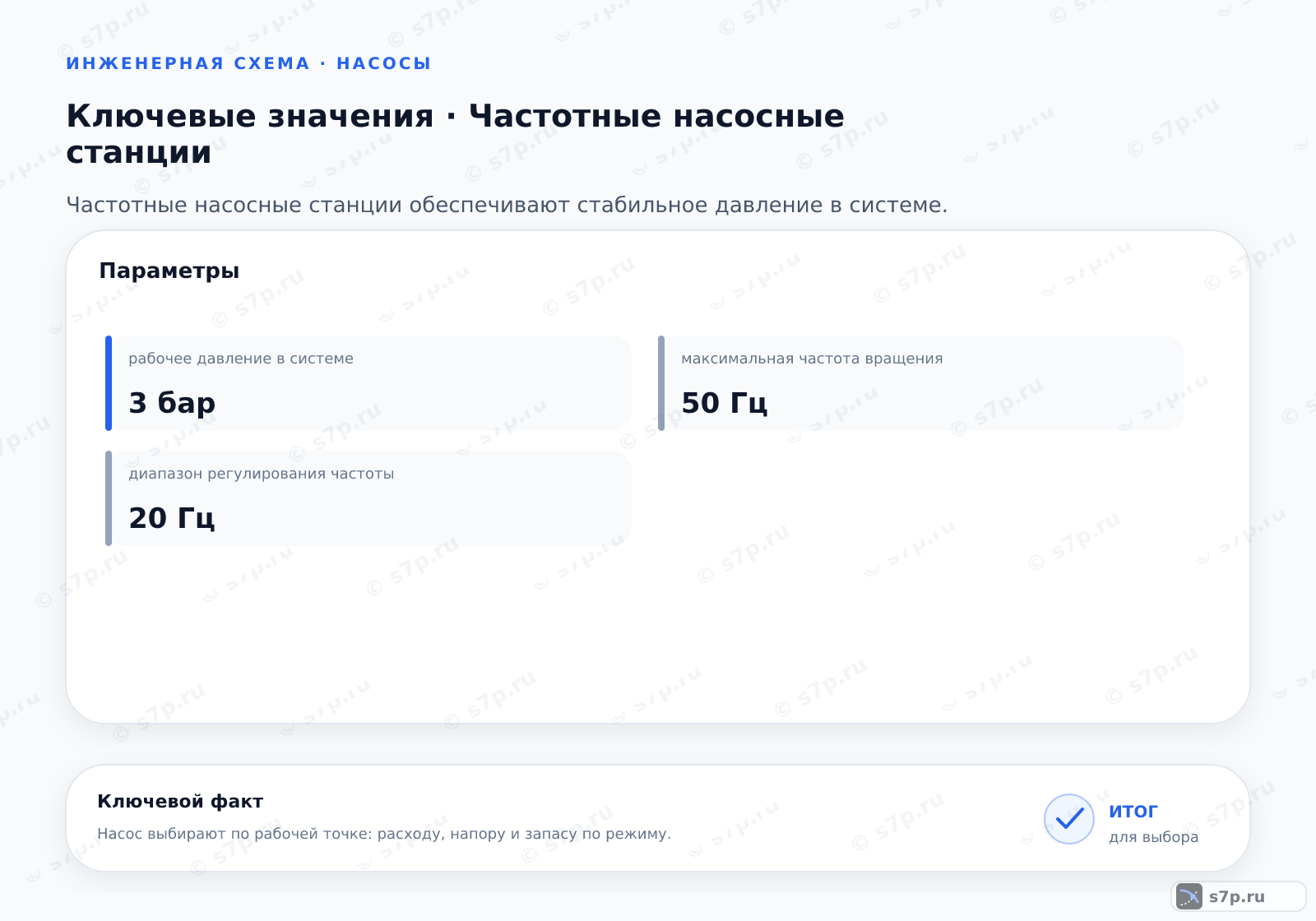

3. Ключевые параметры
Для станции сопоставляют рабочее давление, диапазон частоты вращения, класс защиты корпуса, допустимую температуру среды, точность поддержания давления и время реакции. Рабочий диапазон определяет, сможет ли привод обслуживать малый расход без неустойчивого режима и покрывать требуемую нагрузку.
Паспорт преобразователя проверяют вместе с паспортом двигателя и насоса. Отдельно уточняют тип датчика, масштабирование сигнала, параметры кабеля и условия охлаждения шкафа. Значения справочной таблицы не заменяют настройку уставки и регулятора в конкретной системе.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление в системе | 3 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная частота вращения | 50 Гц | Гц | инженерная практика; сверить по паспорту |
| Минимальная частота вращения | 20 Гц | Гц | инженерная практика; сверить по паспорту |
| Класс защиты корпуса | 55 IP | IP | инженерная практика; сверить по паспорту |
| Допустимая температура среды | 40 °C | °C | инженерная практика; сверить по паспорту |
| Точность поддержания давления | 0.05 бар | бар | инженерная практика; сверить по паспорту |
| Время отклика системы | 2 с | с | инженерная практика; сверить по паспорту |

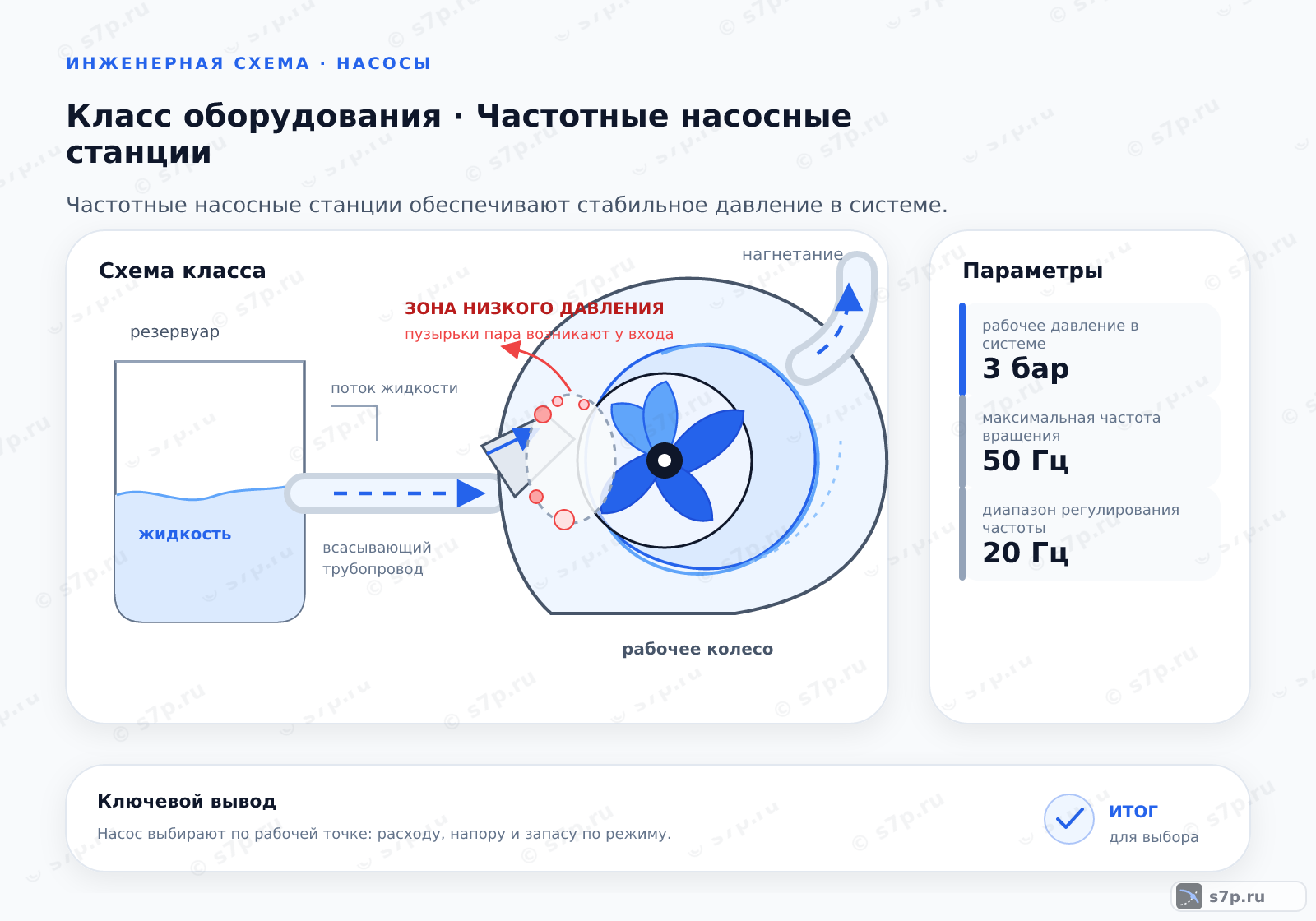

4. Схема регулирования давления насосной станции
Вода проходит через насос в напорную линию, где датчик фиксирует давление. Сигнал поступает в преобразователь, а тот изменяет скорость двигателя. При росте расхода привод добавляет производительность, при снижении уменьшает её. Смысл схемы раскрывается только при согласовании датчика, регулятора и гидравлической характеристики.
В многонасосном исполнении агрегаты подключают параллельно, а дополнительные насосы включают при росте потребления. Контролируют чередование работы, равномерность нагрузки и реакцию на отключение отдельного агрегата. Обратные клапаны, арматура и защита от сухого хода должны соответствовать общей схеме.
5. Виды и разновидности
Станцию с частотным регулированием применяют для малых расходов и постоянного потребителя. Многонасосная схема с параллельными агрегатами покрывает переменную нагрузку включением насосов по мере роста расхода. Отдельное исполнение используют при низком входном давлении, когда в составе есть перекачивающий насос.
Сравнение вариантов начинают с графика потребления и условий на входе. Затем проверяют диапазон регулирования, алгоритм каскада, место датчика и доступ к фильтрам. Компактная станция не отменяет проверки электрических защит, охлаждения преобразователя и возможности безопасно вывести насос в обслуживание.
| Значение | Источник |
|---|---|
| Однонасосная станция с частотным регулированием для малых расходов и постоянного потребителя. | инженерная практика; сверить по паспорту |
| Многонасосная станция с параллельным подключением и последовательным включением насосов по мере роста расхода. | инженерная практика; сверить по паспорту |
| Станция с перекачивающим насосом и частотным регулированием для систем с низким входным давлением. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Автоматическое переключение между насосами распределяет время работы в многонасосной станции. Это учитывают вместе с производительностью, состоянием обратных клапанов и алгоритмом включения. Ротация не исправляет неправильно подобранную характеристику и не заменяет контроль давления на общем напорном коллекторе.
При оценке режима смотрят на частоту пусков, длительность работы, колебания давления, ток двигателя и температуру преобразователя. Если станция часто переходит между режимами, проверяют уставку, датчик и фактический расход. Сигналы защиты фиксируют до ручного изменения настроек.
7. Частые ошибки и на что смотреть
Резкая смена нагрузки может вызвать срабатывание защиты по току или перегрузке, особенно при неверном времени разгона и торможения. Нестабильность также возникает из-за неправильного места датчика, помех в кабеле, неверного масштабирования или отсутствия воды на входе.
Диагностику ведут по цепочке от давления и расхода к сигналу датчика, преобразователю и двигателю. Проверяют экран, заземление, параметры регулятора, фильтр и обратные клапаны. Не меняют несколько настроек сразу: иначе нельзя установить, какая причина устранила или создала колебания.
Частые вопросы
Чем частотная станция отличается от релейной схемы?
Частотная станция меняет скорость двигателя вслед за расходом и сигналом датчика давления. Релейная схема переключает насос между фиксированными состояниями. При переменной нагрузке это различие влияет на колебания давления, пусковые режимы и настройку. Сравнивают также источник воды, характеристику насоса, диапазон регулирования, защиту от сухого хода и требования к электропитанию.
Где разместить датчик давления?
Датчик устанавливают в напорном трубопроводе рядом с выходом насоса, чтобы он измерял давление общей линии без лишней задержки. Кабель прокладывают с экранированием и заземлением, раздельно от силовых цепей. После монтажа проверяют масштабирование сигнала, герметичность присоединения и совпадение показания с контрольным манометром.
Как настройка регулятора отражается на работе станции?
Пропорциональная, интегральная и дифференциальная составляющие определяют реакцию привода на отклонение давления. Слишком резкая настройка вызывает колебания и частые срабатывания, слишком медленная оставляет заметную просадку при открытии потребителя. Настройки проверяют изменением расхода, наблюдая время реакции, стабильность давления, ток двигателя и сигналы защиты.
Когда уместна многонасосная компоновка?
Многонасосную станцию применяют, когда потребление меняется в широком диапазоне и отдельного агрегата недостаточно для согласования режима. Насосы подключают параллельно, а дополнительные агрегаты вводят при росте расхода. Проверяют каскадный алгоритм, чередование работы, обратные клапаны, общий коллектор и реакцию системы при отключении отдельного агрегата.
Из-за чего станция отключается по защите?
Причиной бывают перегрузка двигателя, резкое изменение нагрузки, отсутствие воды на входе, неправильные параметры разгона, помехи в сигнале или ошибка датчика. Диагностику ведут от давления и расхода к кабелю, преобразователю, двигателю и гидравлической части. Код защиты и момент события фиксируют до сброса, затем проверяют фильтр, арматуру и настройки.
Как оценить переходный режим после монтажа?
Открывают и закрывают потребители, наблюдая время реакции, колебания давления, плавность разгона и торможения. Проверяют работу защиты от сухого хода, температуру преобразователя, ток двигателя и состояние обратных клапанов. Испытание повторяют для разных расходов, но изменяют параметры последовательно, чтобы отделить ошибку датчика от настройки регулятора.
