Центробежный насос преобразует кинетическую энергию вращающегося рабочего колеса в потенциальную энергию напора жидкости за счет центробежных сил. Центробежный насос — это гидромашина, в которой энергия передается жидкости от вращающегося рабочего колеса за счет центробежных сил, преобразуя кинетическую энергию потока в статический напор. Увеличение диаметра рабочего колеса повышает напор насоса пропорционально квадрату диаметра.
данные обновлены 2026-10-21 ·
1. Что такое центробежный насос
Центробежный насос передаёт жидкости энергию вращающегося рабочего колеса. Среда входит в центральную часть колеса, перемещается к периферии и поступает в проточную часть, где скорость преобразуется в статический напор. Поэтому режим определяется не только приводом, но и сопротивлением всей напорной линии.
При выборе отделяют назначение агрегата от конкретной модели. Проверяют свойства жидкости, условия заполнения всасывающей линии, требуемый расход и располагаемый напор. Оборудование должно работать в пределах паспортной характеристики; присоединительный размер сам по себе не подтверждает соответствие рабочему режиму.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
Смежная тема кластера «Канализационные и дренажные насосы».
2. Устройство и принцип работы
В состав входят корпус, рабочее колесо, вал, привод, уплотнение и опоры. Перед пуском заполняют насос и всасывающий трубопровод жидкостью, проверяют соединения и состояние уплотнений. Задвижку на всасывании держат открытой, а напорную открывают плавно после запуска, чтобы вывести агрегат на требуемый режим.
По таблице пуска контролируют давление, температуру подшипников и вибрацию. Отклонение любого признака связывают с подсосом воздуха, нарушением центровки, загрязнением проточной части или работой вне характеристики. Изменение положения арматуры выполняют постепенно и фиксируют результат, иначе причина нестабильности останется неясной.
- Шаг 1Заполнение насоса и всасывающего трубопровода перекачиваемой жидкостью для удаления воздуха.
- Шаг 2Проверка герметичности соединений и состояния торцевых уплотнений перед пуском.
- Шаг 3Открытие задвижки на всасывающем трубопроводе до полного положения.
- Шаг 4Пуск электродвигателя и выход на номинальные обороты.
- Шаг 5Плавное открытие задвижки на напорном трубопроводе для набора рабочей точки.
- Шаг 6Контроль давления, температуры подшипников и отсутствия вибрации.
3. Ключевые параметры
К характеристике относят рабочее давление, производительность, высоту подъёма, мощность двигателя, диаметр колеса, температуру среды и эффективность. Эти параметры связаны между собой: изменение сопротивления линии смещает рабочую точку, а свойство жидкости влияет на потери и нагрузку привода.
Значения из справочной таблицы используют как ориентир для проверки поля паспорта, а не как универсальные пределы. Сопоставляют расход и напор в рабочей точке, учитывают температуру, материал проточной части и способ регулирования. При расхождении сначала уточняют исходные условия измерения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Максимальный КПД | 85 % | % | инженерная практика; сверить по паспорту |
| Максимальная высота | 7 м | м | инженерная практика; сверить по паспорту |
| Производительность | 5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Мощность двигателя | 1.5 кВт | кВт | инженерная практика; сверить по паспорту |
| Диаметр колеса | 160 мм | мм | инженерная практика; сверить по паспорту |
| Температура среды | 80 °C | °C | инженерная практика; сверить по паспорту |

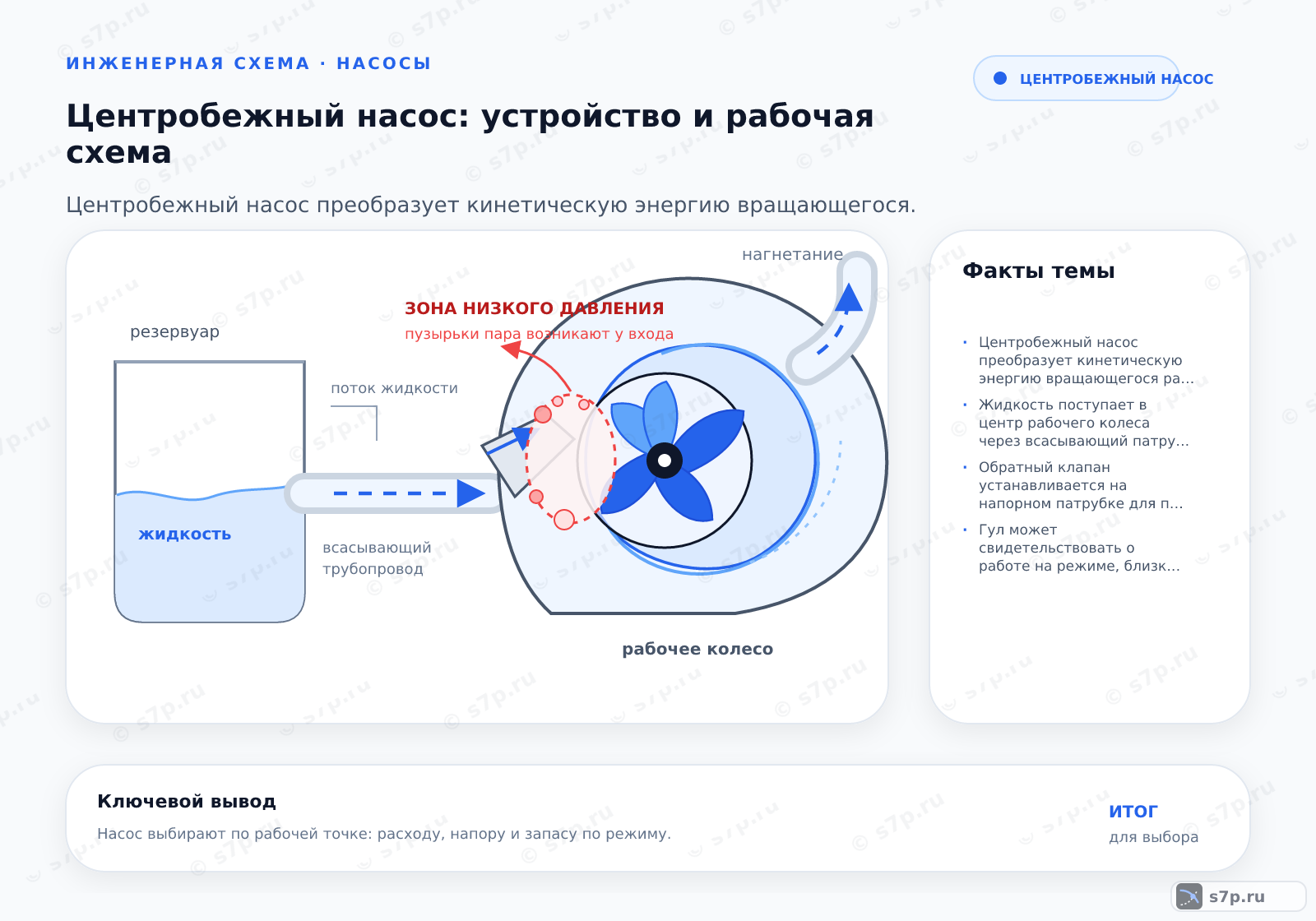

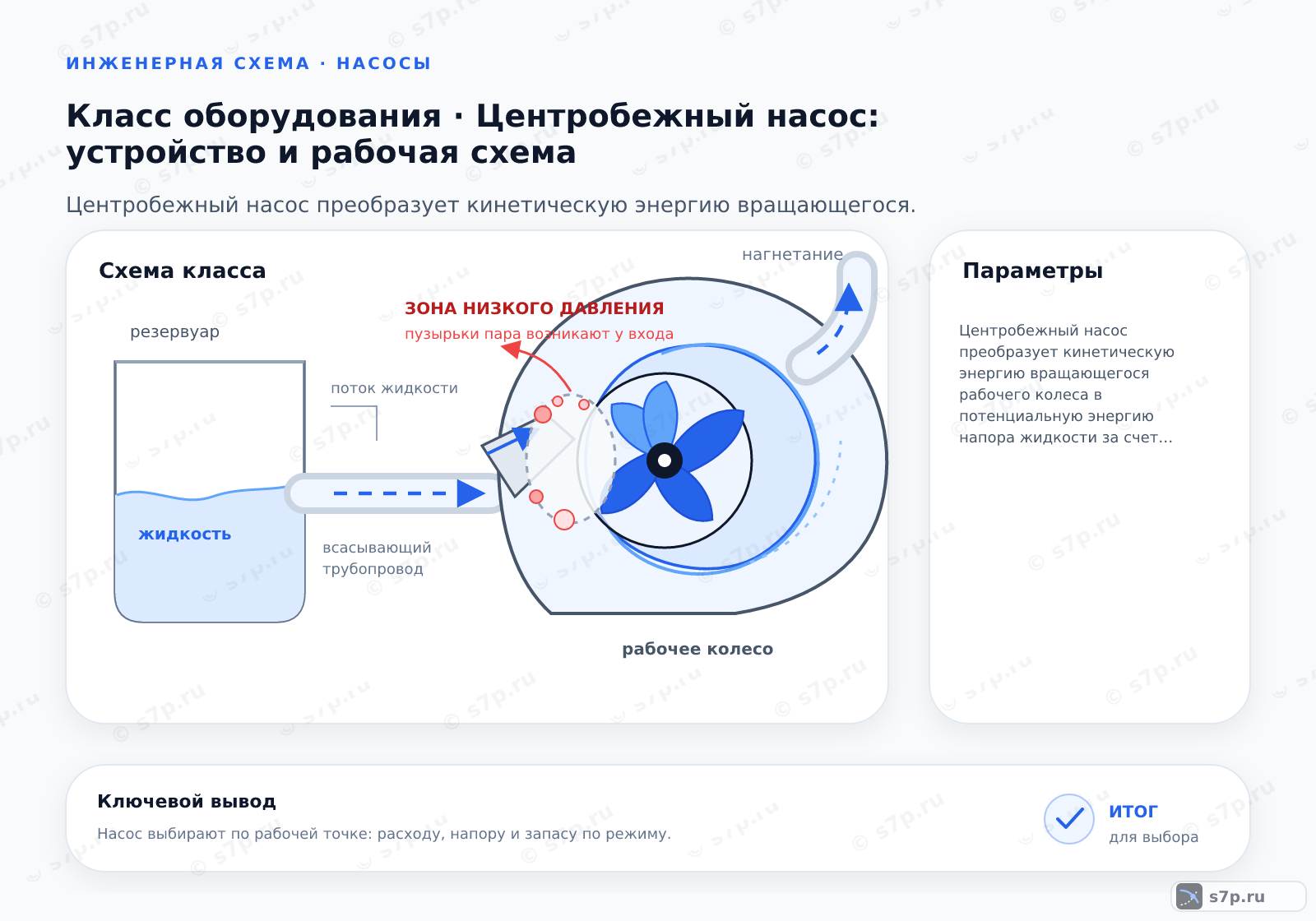

4. Схема работы центробежного насоса
Во всасывающей линии жидкость подходит к центру рабочего колеса, затем под действием вращения движется к периферии и выходит в напорный канал. Корпус собирает поток и передаёт его в трубопровод. Давление на выходе возникает из совместной работы колеса, корпуса и сопротивления сети.
Схему проверяют по направлению движения, состоянию арматуры и наличию жидкости в корпусе. Воздух во всасывании нарушает заполнение и вызывает шум, а чрезмерное сопротивление после насоса уменьшает расход. Показания до и после агрегата рассматривают вместе с вибрацией и температурой опор.
5. Виды и разновидности
Исполнения различают по числу ступеней, ориентации корпуса, способности к самовсасыванию и способу установки. Насос с малым числом ступеней применяют в ограниченном диапазоне напора, многоступенчатая конструкция добавляет последовательное повышение давления. Вертикальное исполнение рассматривают для колодцев и резервуаров.
Сравнивая варианты, проверяют не только форму корпуса, но и доступ к уплотнениям, опорам, фильтрам и соединениям. Самовсасывающая камера не отменяет проверки герметичности линии. Итоговый выбор ограничивают температурой, составом среды, характеристикой привода и условиями монтажа.
| Значение | Источник |
|---|---|
| Одноступенчатый насос с одним рабочим колесом для напоров, зависящих от модели. | инженерная практика; сверить по паспорту |
| Двухступенчатый насос с двумя колёсами для напоров, зависящих от модели. | инженерная практика; сверить по паспорту |
| Самовсасывающий насос с камерой газожидкостного смешения. | инженерная практика; сверить по паспорту |
| Вертикальный насос для установки в колодцы или резервуары. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Задвижка на напоре меняет сопротивление сети и тем самым сдвигает рабочую точку. При прикрытии расход снижается, но потери в арматуре растут. Частотный привод изменяет скорость вращения и применяется, когда режим потребителя меняется; его настройки сопоставляют с характеристикой двигателя и насоса.
Оценку выполняют по расходу, давлению, потребляемой мощности, шуму и вибрации. Если регулируют только арматурой, проверяют нагрев и устойчивость режима. Если применяют привод, контролируют разгон, останов, защиту двигателя и отсутствие резких изменений потока в трубопроводе.
7. Частые ошибки и на что смотреть
Резкое отключение насоса меняет скорость потока и может вызвать гидравлический удар в трубопроводе и корпусе. Другие причины нестабильности — работа без заполнения, закрытая всасывающая арматура, подсос воздуха и неверное положение напорной задвижки.
Перед изменением режима проверяют заполнение, направление вращения, свободное открытие всасывающей линии и состояние соединений. Затем сопоставляют давление, расход, шум и вибрацию с паспортом. Защитные устройства и плавное управление проверяют в составе всей линии, а не отдельно от насоса.
Частые вопросы
Как рабочее колесо создаёт напор?
Жидкость входит к центру рабочего колеса и перемещается к его периферии. В проточной части скорость потока преобразуется в статический напор, после чего корпус направляет среду в трубопровод. Фактический результат зависит от скорости вращения, диаметра колеса, сопротивления сети и свойств жидкости. Поэтому рабочую точку проверяют по характеристике насоса и линии одновременно.
Зачем заполнять всасывающую линию перед пуском?
Заполнение удаляет воздух из корпуса и всасывающего трубопровода, чтобы рабочее колесо сразу взаимодействовало с жидкостью. Воздух нарушает формирование потока, вызывает шум, вибрацию и снижение подачи. Перед запуском проверяют герметичность соединений и уплотнений, открывают арматуру на всасывании, а после пуска плавно выводят напорную линию на рабочий режим.
Когда выбирают насос с несколькими ступенями?
Многоступенчатую конструкцию рассматривают, когда требуемый напор получают последовательной работой рабочих колёс. Она отличается от исполнения с малым числом ступеней распределением повышения давления внутри корпуса. Выбор делают по расходу, напору, температуре, материалам и характеристике привода. Паспорт проверяют для всей сборки, а не только для отдельного колеса или двигателя.
Почему насос теряет расход после запуска?
Причиной может быть воздух во всасывающей линии, закрытая арматура, загрязнение входа, чрезмерное сопротивление напорного трубопровода или работа вне характеристики. Сначала проверяют заполнение, направление движения, открытие задвижек и состояние фильтра. Затем сравнивают давление, вибрацию и расход с паспортом. Изменять положение арматуры следует постепенно, фиксируя результат каждого действия.
Как сопоставить модель с рабочей точкой системы?
Собирают требуемый расход, располагаемый напор, свойства жидкости, температуру, мощность двигателя и сопротивление трубопровода. На характеристике находят рабочую точку и проверяют, что она находится в допустимой области. Затем сверяют уплотнение, материал корпуса, диаметр колеса и условия заполнения. Присоединительный размер не подтверждает гидравлическое соответствие.
Что означает резкий стук при отключении насоса?
Стук может быть признаком гидравлического удара при резком изменении скорости потока, но также возникает из-за воздуха, вибрации, нарушения центровки или ослабления креплений. Фиксируют момент появления звука, положение арматуры и показания давления. Проверяют плавность останова, обратные устройства, заполнение и крепление. До выяснения причины насос не переводят на более тяжёлый режим.
