Циркуляционный насос подбирают по расходу и требуемому напору в рабочей точке, учитывая сопротивление труб, радиаторов, арматуры и теплообменников. После расчёта характеристику модели сопоставляют с кривой системы, а при монтаже оценивают температуру среды, положение узла, заполнение, воздух, шум, вибрацию и фактический перепад температур.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Циркуляционные насосы: устройство и выбор для контура: суть

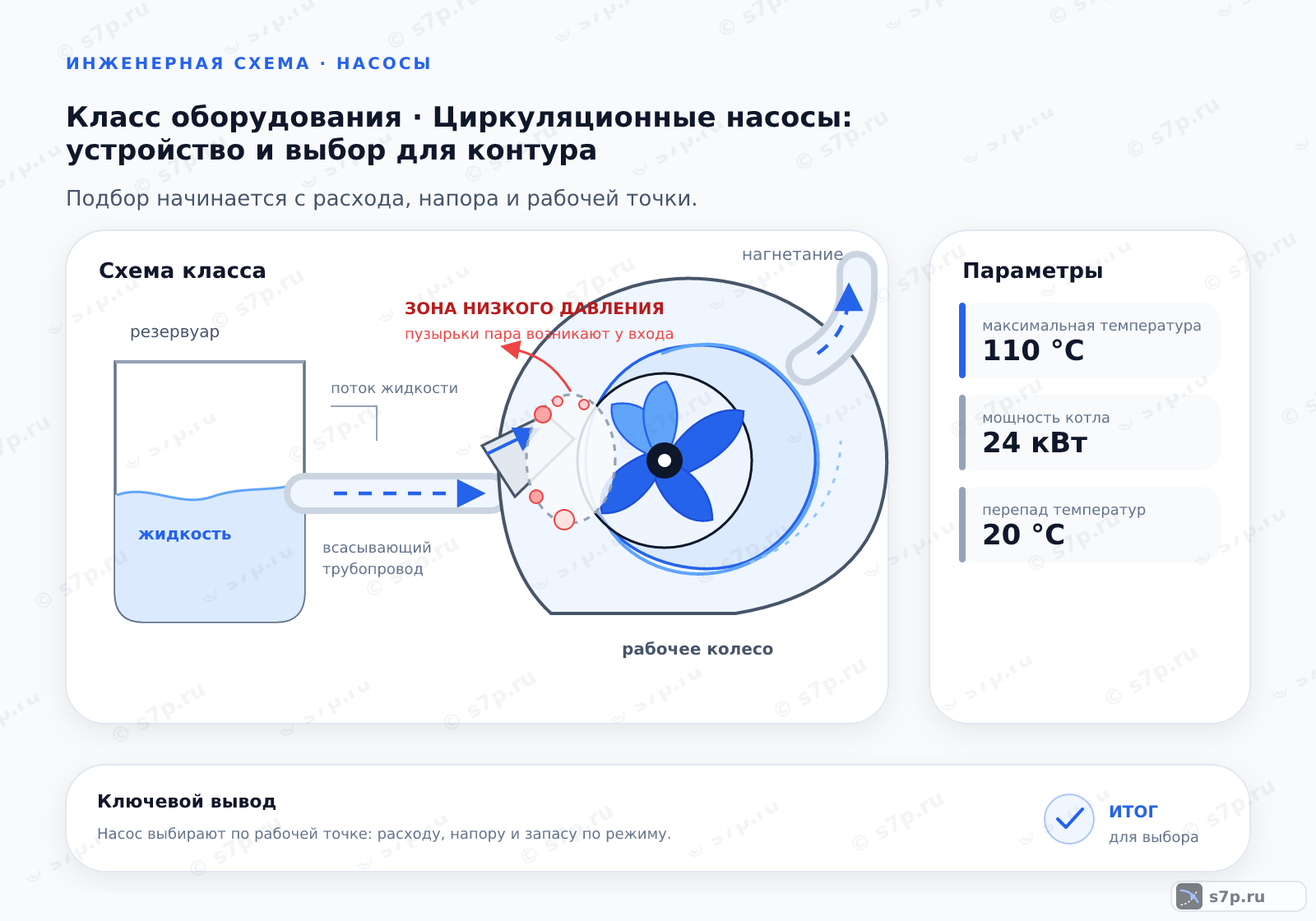

Циркуляционный насос перемещает теплоноситель по замкнутому контуру и компенсирует сопротивление труб, радиаторов, арматуры и теплообменников. Подбор выполняют по расходу и требуемому напору в рабочей точке. Температура среды, материал узлов и способ установки ограничивают допустимый режим.
Сначала описывают контур: мощность источника, длину трубопроводов, перепад температур, число отопительных приборов, этажность и давление. Затем сопоставляют расчётные потери с характеристикой насоса. Выбор по диаметру соединения без проверки гидравлики может дать недостаточный расход, шум и лишнюю нагрузку.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Диагностика насосов».
Смежная тема кластера «Канализационные и дренажные насосы».
2. Калькулятор подбора
Калькулятор использует исходные данные контура, чтобы связать требуемый расход с потерями давления. Вводят параметры источника, трубопровода, отопительных приборов, высоты здания и режима теплоносителя. Результат рассматривают как расчётную точку и сверяют с кривой конкретной модели.
Если исходные данные неполны, сначала уточняют длину и схему труб, арматуру, перепад температур и состояние фильтров. Нельзя компенсировать неизвестные потери выбором насоса с заведомо большим напором: это меняет расход и может увеличить шум. Расчёт проверяют после монтажа по показаниям системы.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.

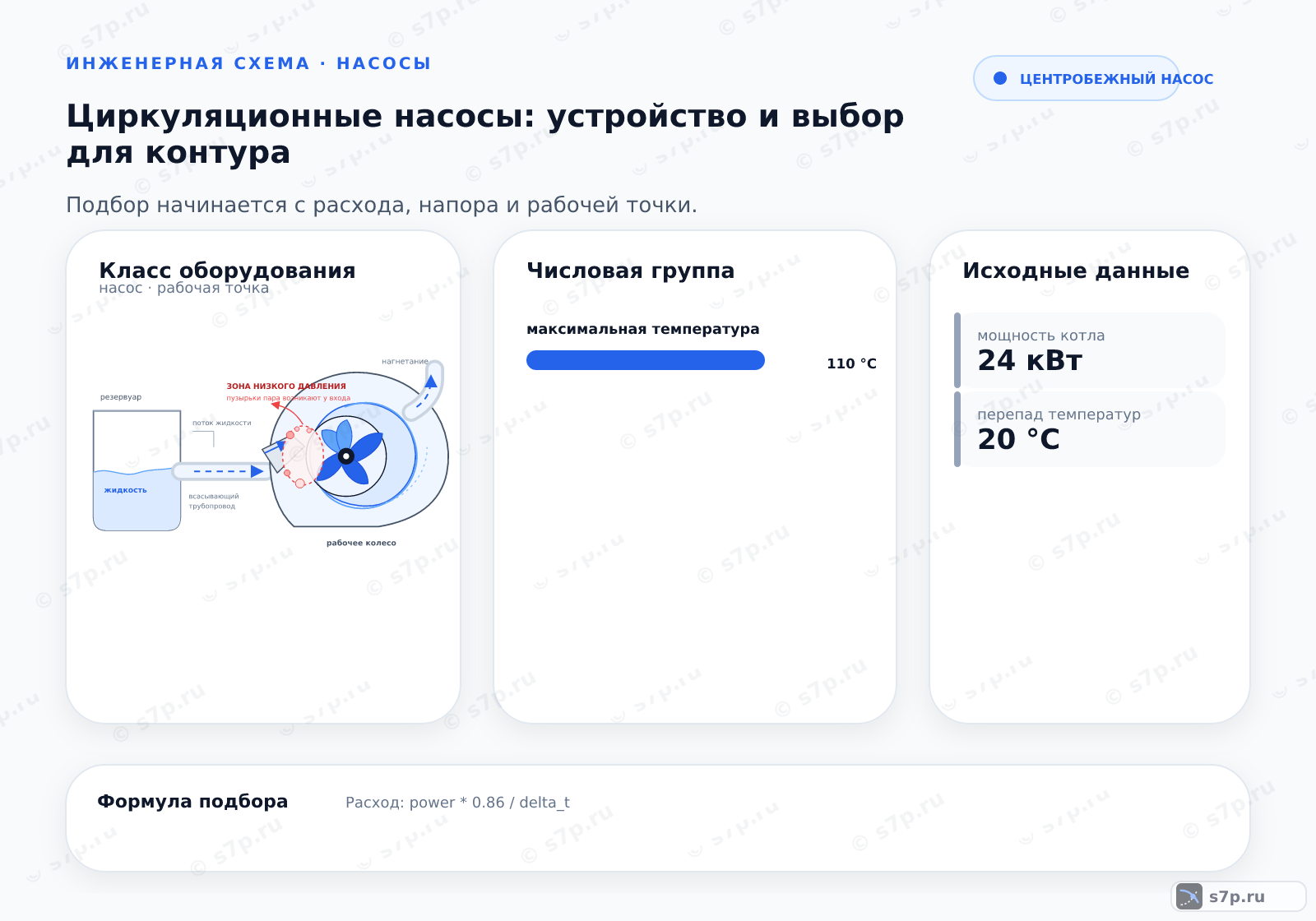

3. Исходные данные для расчёта
В справочной таблице собраны мощность котла, длина трубопровода, перепад температур, количество радиаторов, давление в системе и высота здания. Эти поля описывают тепловую и гидравлическую часть, но не отменяют учёт диаметров, местных сопротивлений, фильтра и регулирующей арматуры.
Параметры записывают в согласованных единицах и проверяют по проекту или фактической системе. Если контур разделён на ветви, оценивают наиболее нагруженный путь и балансировку. После ввода данных сопоставляют расчёт с паспортом насоса, чтобы рабочая точка не вышла за допустимую область.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность котла | 24 кВт | кВт | инженерная практика; паспорт котла |
| Длина трубопровода | 50 м | м | инженерная практика; обмер объекта |
| Перепад температур | 20 °C | °C | инженерная практика; стандарт |
| Количество радиаторов | 8 шт | шт | инженерная практика; проект |
| Давление в системе | 1.5 бар | бар | инженерная практика; манометр |
| Высота здания | 3 этажа | этажа | инженерная практика; паспорт здания |
4. Диаграмма зависимости
Диаграмма показывает связь подачи и напора насоса. Сопротивление контура задаёт собственную кривую, а пересечение с характеристикой насоса определяет фактический режим. При изменении арматуры, температуры или скорости вращения это пересечение перемещается, поэтому паспортную кривую читают вместе с условиями системы.
По диаграмме проверяют, хватает ли напора для расчётного расхода и не находится ли рабочая точка у нежелательного края характеристики. Затем оценивают шум, вибрацию и перепад температур. Если фактические признаки расходятся с графиком, ищут воздух, загрязнение, закрытую арматуру или ошибку исходных данных.
5. Типичные ошибки подбора
Ошибки возникают при выборе по присоединению вместо рабочей точки, установке в месте скопления воздуха и полном перекрытии арматуры на всасывании. Недостаточное заполнение вызывает шум и кавитационные признаки, а чрезмерный напор меняет расход и ухудшает балансировку ветвей.
Перед пуском удаляют воздух, проверяют направление потока, открытие арматуры и состояние фильтра. После пуска сопоставляют давление, температуру, шум и вибрацию с расчётным режимом. Настройку меняют после проверки механических причин, иначе регулирование только скрывает ошибку монтажа.
Частые вопросы
Как связать расход и напор при подборе насоса?
Расход связывают с тепловой нагрузкой и перепадом температур, а напор — с потерями в трубах, радиаторах, арматуре и теплообменниках. По входным значениям строят рабочую точку и сопоставляют её с характеристикой насоса. Выбор по диаметру соединения не показывает, хватит ли подачи и не возникнет ли шум при фактическом сопротивлении контура.
Почему место установки влияет на устойчивость работы?
В нижней точке или участке со скоплением воздуха насос может работать с шумом, вибрацией и недостаточным заполнением. Полностью закрытая арматура на всасывании ухудшает подвод теплоносителя и создаёт условия для кавитационных проявлений. Перед пуском удаляют воздух, открывают линию, проверяют фильтр и контролируют направление движения.
Какие данные нужны для расчёта контура?
Нужны параметры источника тепла, длина и схема трубопровода, перепад температур, отопительные приборы, давление и высота здания. Дополнительно учитывают диаметры, местные сопротивления, фильтры, регулирующую арматуру и балансировку ветвей. Если данные неполны, расчёт считают предварительным и проверяют рабочую точку по фактическим показаниям после заполнения системы.
Как отличить недостаток напора от неисправности насоса?
Сравнивают давление, температуру, шум, вибрацию и расход с расчётной точкой. Недостаток напора может быть вызван сопротивлением линии, закрытой арматурой, загрязнённым фильтром или ошибкой исходных данных. Неисправность ищут после проверки заполнения, направления потока и свободного прохода. Изменение настройки без этих проверок только маскирует причину.
Что учитывать при выборе между вариантами насоса?
Сопоставляют кривую подачи и напора, температуру теплоносителя, материал корпуса, тип регулирования, шум, вибрацию и доступ к обслуживанию. Учитывают гидравлику наиболее нагруженной ветви и возможность балансировки. Более производительный вариант не всегда подходит: при избытке напора меняется расход и возрастает сопротивление арматуры.
Как проверить насос после заполнения системы?
Проверяют герметичность, удаление воздуха, открытие арматуры и чистоту фильтра. После запуска наблюдают давление, перепад температур, шум, вибрацию и нагрев, затем сравнивают их с расчётным режимом. Если признаки расходятся, насос останавливают штатно и проверяют механические причины. Настройку меняют только после исключения ошибки монтажа и недостатка теплоносителя.
