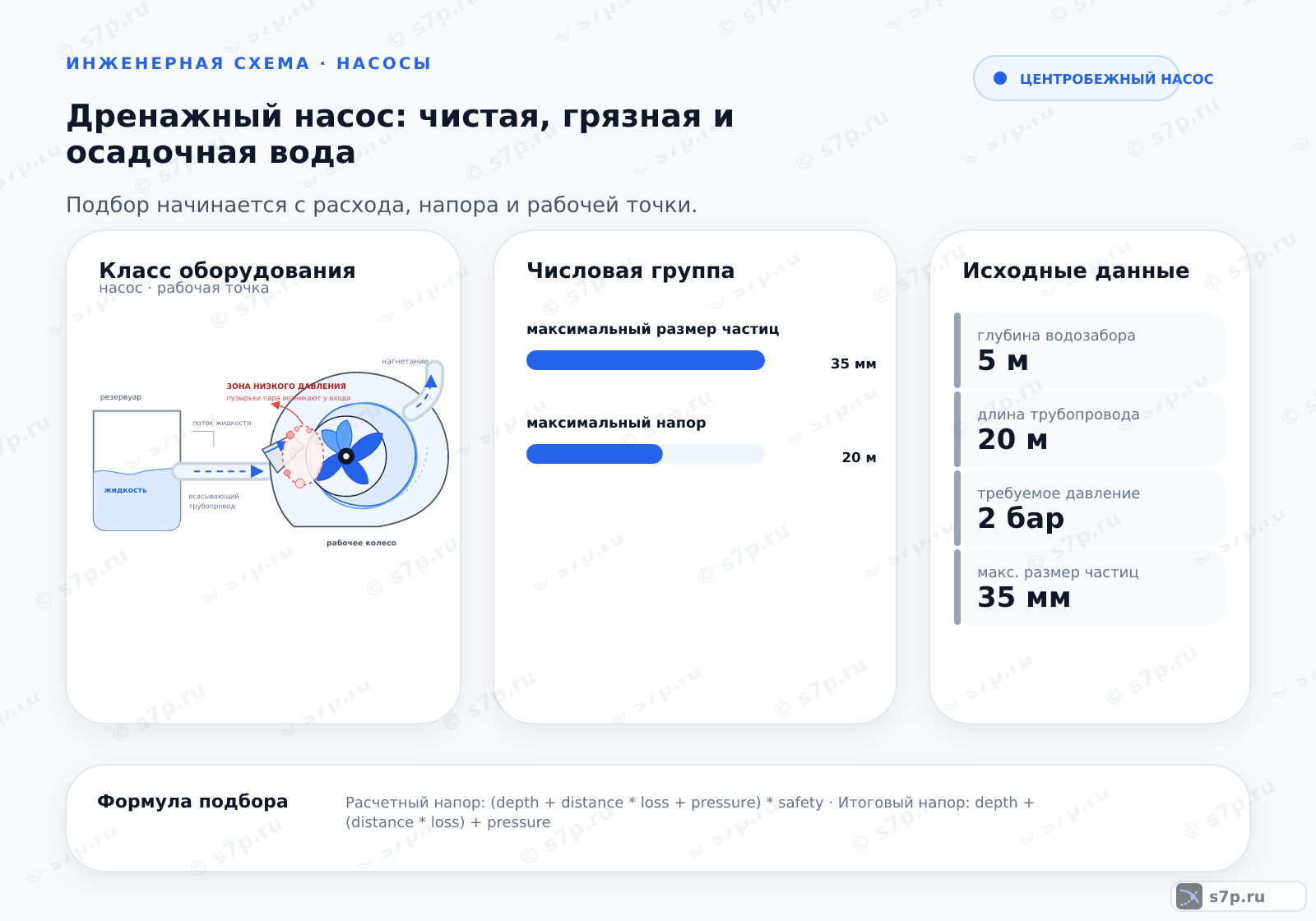

Дренажный насос выбирают по составу воды, размеру частиц, подаче, напору, глубине водозабора и химической совместимости материалов. Для чистой, грязной и осадочной воды сопоставляют конструкцию рабочего колеса, проходное сечение, корпус, уплотнения и охлаждение с реальной схемой откачки.
данные обновлены 2026-10-21 ·
1. Как выбрать насос по загрязнению и размеру частиц
Дренажный насос выбирают по составу воды и характеру загрязнения. Для чистой воды применяют закрытое рабочее колесо, для грязной воды с песком — открытое или полуоткрытое, способное пропускать частицы. Осадочная вода с абразивом требует проверки корпуса, уплотнений и материалов проточной части.
Сначала фиксируют источник, размер и концентрацию включений, температуру, плотность и режим откачки. Затем сопоставляют проходное сечение, подачу, напор и глубину водозабора. Химическая совместимость обязательна: дренажное исполнение нельзя использовать для агрессивной среды без подтверждения материала и уплотнений.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
Калькулятор связывает глубину водозабора, требуемое давление, высоту подъёма и свойства воды с рабочей точкой насоса. Вводят не только перепад уровней, но и длину линии, повороты, шланг, арматуру и состояние фильтра. Так отделяют паспортный максимум от реального режима.
Если загрязнение меняется, расчёт выполняют для наиболее тяжёлого состава, который допускает оборудование. При осадке проверяют абразивность и плотность, при чистой воде — защиту от работы без погружения. Результат сверяют с характеристикой модели и ограничениями по материалам.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В таблице указаны глубина водозабора, максимальный напор, требуемое давление, предельный размер частиц, температура и плотность воды. Эти поля описывают рабочую среду и геометрию линии. Для полноценной проверки дополнительно фиксируют длину отвода, местные сопротивления, режим уровня и способ управления.
Размер частиц сопоставляют с колесом и входной решёткой, а плотность — с нагрузкой на привод. Температура влияет на материалы и охлаждение. Если фактические данные отличаются от справочных, выбирают режим по паспорту конкретного насоса и указывают, какие значения требуют измерения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Глубина водозабора | 5 м | м | инженерная практика; сверить по паспорту |
| Максимальный напор | 20 м | м | инженерная практика; сверить по паспорту |
| Требуемое давление | 2 бар | бар | инженерная практика; сверить по паспорту |
| Макс. размер частиц | 35 мм | мм | инженерная практика; сверить по паспорту |
| Температура воды | 20 °C | °C | инженерная практика; сверить по паспорту |
| Макс. плотность воды | 1.2 кг/л | кг/л | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма насоса показывает, как меняется подача при росте напора. Линия отвода имеет собственное сопротивление, поэтому рабочая точка определяется пересечением характеристик, а не одним значением максимального подъёма. Шланг, повороты, сужения и загрязнённая решётка уменьшают фактический поток.
При сравнении вариантов смотрят на подачу в требуемом режиме, проходное сечение, допустимую среду и охлаждение двигателя. Если насос не достигает уровня отвода, сначала проверяют геометрию линии и засор, а вывод о неисправности делают после совокупной проверки признаков.
5. Типичные ошибки подбора
Насос не перемещают за кабель питания: повреждение изоляции создаёт электрическую опасность. В зоне возможного подтопления проверяют защиту электросети и наличие УЗО. Отдельная ошибка — использовать закрытое колесо в воде с песком или направлять осадочную воду через материалы, не рассчитанные на абразив.
Перед работой оценивают состав воды, устойчивость корпуса, проходное сечение, линию отвода и уровень погружения. После пуска наблюдают подачу, шум, вибрацию и нагрев. При снижении потока отключают питание, очищают вход и только затем проверяют соответствие рабочей точки паспорту.
Частые вопросы
Как отличить насос для чистой воды от дренажного исполнения?
Для чистой воды используют закрытое рабочее колесо, а для грязной воды с песком — открытое или полуоткрытое, рассчитанное на прохождение частиц. Выбор подтверждают предельным размером включений, материалами корпуса и уплотнений. Внешний вид воды недостаточен: фиксируют состав, абразивность, температуру и плотность, затем сверяют паспорт.
Почему для осадочной воды проверяют материалы отдельно?
Осадочная вода может содержать абразивные частицы, которые ускоряют износ корпуса, колеса и уплотнений. Усиленное исполнение с подходящими материалами выдерживает такой режим лучше, но его также ограничивают паспортные условия. Проверяют плотность, температуру, размер частиц и совместимость среды, не перенося характеристики насоса для чистой воды.
Как учесть линию отвода при подборе?
Определяют глубину водозабора, перепад уровней и требуемое давление, затем добавляют сопротивление длины, поворотов, сужений, шланга и арматуры. Рабочую точку сопоставляют с кривой насоса. Максимальный напор без анализа трассы вводит в заблуждение: при реальном сопротивлении подача будет ниже, а двигатель может работать в нежелательном режиме.
Можно ли откачивать агрессивную химическую жидкость?
Нельзя делать такой вывод по назначению «дренажный». Для агрессивной среды проверяют материал корпуса, рабочего колеса, кабеля и уплотнений, а также температуру и плотность жидкости. Если паспорт не подтверждает химическую совместимость, насос не применяют. Подбирают специализированное исполнение, рассчитанное на состав и режим конкретной жидкости.
Какие признаки указывают на ошибку подбора?
К признакам относятся быстрое забивание входа, падение подачи, перегрев, необычный шум, вибрация и частое отключение защиты. Проверяют размер частиц, открытие линии, уровень погружения и соответствие напора фактической трассе. Если вода содержит абразив, отдельно осматривают колесо, корпус и уплотнения. После отключения устраняют причину, а не увеличивают нагрузку.
Как организовать безопасную работу в зоне подтопления?
Насос не переносят за кабель, а изоляцию и соединения осматривают до подключения. В зоне возможного подтопления проверяют УЗО и состояние электросети, размещая соединения вне воды. Затем контролируют погружение, свободный вход, линию отвода и поплавковую защиту. При повреждении кабеля или корпуса оборудование выводят из работы до ремонта.
