Частотный преобразователь необходим при переменной нагрузке для стабилизации давления и снижения энергопотребления, тогда как релейное управление подходит только для систем с постоянным потреблением. Пусковой ток: прямой пуск создает ток в 5–7 раз больше номинального, вызывая просадку напряжения, тогда как ЧРП обеспечивает плавный разгон с ограниченным током и снижает влияние на сеть.
данные обновлены 2026-10-21 ·
1. Частотный преобразователь для насоса
Частотный преобразователь связывает давление в системе с частотой вращения двигателя. При переменном расходе он меняет скорость насоса, а релейная схема переключает фиксированный режим. Поэтому сравнение начинают с графика потребления, требуемой устойчивости давления и допустимого способа пуска, а не с самого факта наличия автоматики.
Для постоянной нагрузки релейное управление может быть достаточным, если характеристики насоса, двигателя и сети согласованы. Для переменной нагрузки проверяют диапазон регулирования, обратную связь по давлению и защиту от сухого хода. Решение подтверждают паспортами привода и двигателя.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
Смежная тема кластера «Канализационные и дренажные насосы».

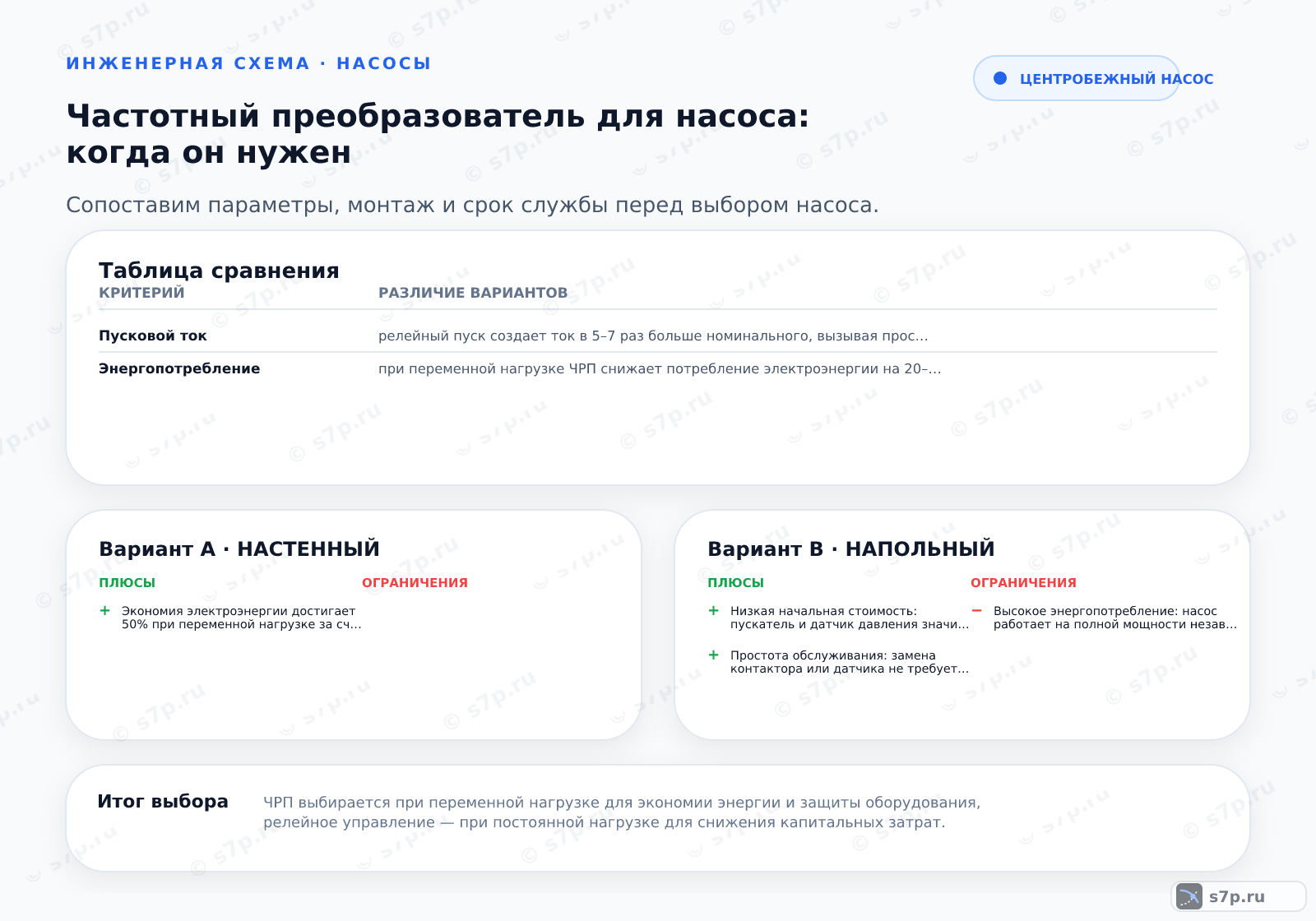

2. Таблица сравнения
Сравнивают плавность пуска, способ поддержания давления, реакцию на изменение расхода, электрическую нагрузку и требования к настройке. Частотное управление меняет скорость вращения, а релейное подключает насос к фиксированному режиму. При одинаковом названии оборудования результат зависит от гидравлической характеристики и уставок.
В таблице отдельно указаны условия переменной и постоянной нагрузки, каскадная работа и требования к шуму. Эти признаки помогают выбрать направление проверки, но не заменяют расчёт рабочей точки. Перед заменой управления сверяют двигатель, диапазон частоты, вход датчика и защитные функции.
3. Определения вариантов
Релейное управление изменяет состояние насоса ступенчато, поэтому давление реагирует на включение и отключение агрегата. Частотный преобразователь формирует управляемое питание двигателя и связывает его скорость с сигналом датчика. При каскадной схеме основной насос регулируют плавно, а дополнительные агрегаты подключают для покрытия нагрузки.
Нельзя рассматривать преобразователь отдельно от насоса. Проверяют тип двигателя, ток, охлаждение, допустимый диапазон скорости, электромагнитную совместимость и способ передачи сигнала. Для жилых зданий отдельно оценивают шум и резонанс трубопровода, поскольку электрическое регулирование не устраняет механические причины.
4. Когда что применять
При переменной нагрузке преобразователь применяют для поддержания давления при изменении расхода. В системе с постоянным потреблением проверяют, даст ли регулирование практический эффект по сравнению с релейной схемой. В каскадной станции его ставят на основной насос, если такой порядок предусмотрен общей гидравлической схемой.
Перед применением фиксируют рабочую среду, давление, расход, требования к шуму и режим электропитания. Затем проверяют датчик, кабель, заземление и параметры разгона. Для каждого режима задают условия отключения и аварийной остановки; нельзя переносить настройки от другого двигателя без сверки паспортов.
| Значение | Источник |
|---|---|
| Системы водоснабжения с переменной нагрузкой: ЧРП необходим для поддержания постоянного давления при изменении расхода воды. | инженерная практика; сверить по паспорту |
| Системы с постоянной нагрузкой: релейное управление эффективно, так как ЧРП не даст экономии и окупится только за счет надежности. | инженерная практика; сверить по паспорту |
| Каскадные насосные станции: ЧРП используется для основного насоса, а остальные включаются релейно для покрытия пиковых расходов. | инженерная практика; сверить по паспорту |
| Жилые здания с шумовыми требованиями: ЧРП снижает уровень шума на 5–10 дБ, обеспечивая комфорт жильцов. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Затраты складываются из самого преобразователя, монтажа, настройки, обслуживания и возможного ремонта двигателя или насоса. В таблице приведены справочные поля для окупаемости, экономии и ремонта; их используют как исходные данные, а не как обещание результата. Фактический режим определяет нагрузку и расход энергии.
В эксплуатации контролируют температуру преобразователя, состояние вентиляции, ток двигателя, шум, вибрацию и устойчивость давления. При изменении уставки проверяют реакцию всей системы. Если преобразователь отключается по защите, сначала фиксируют код и режим, затем проверяют нагрузку, кабель, двигатель и гидравлическую часть.

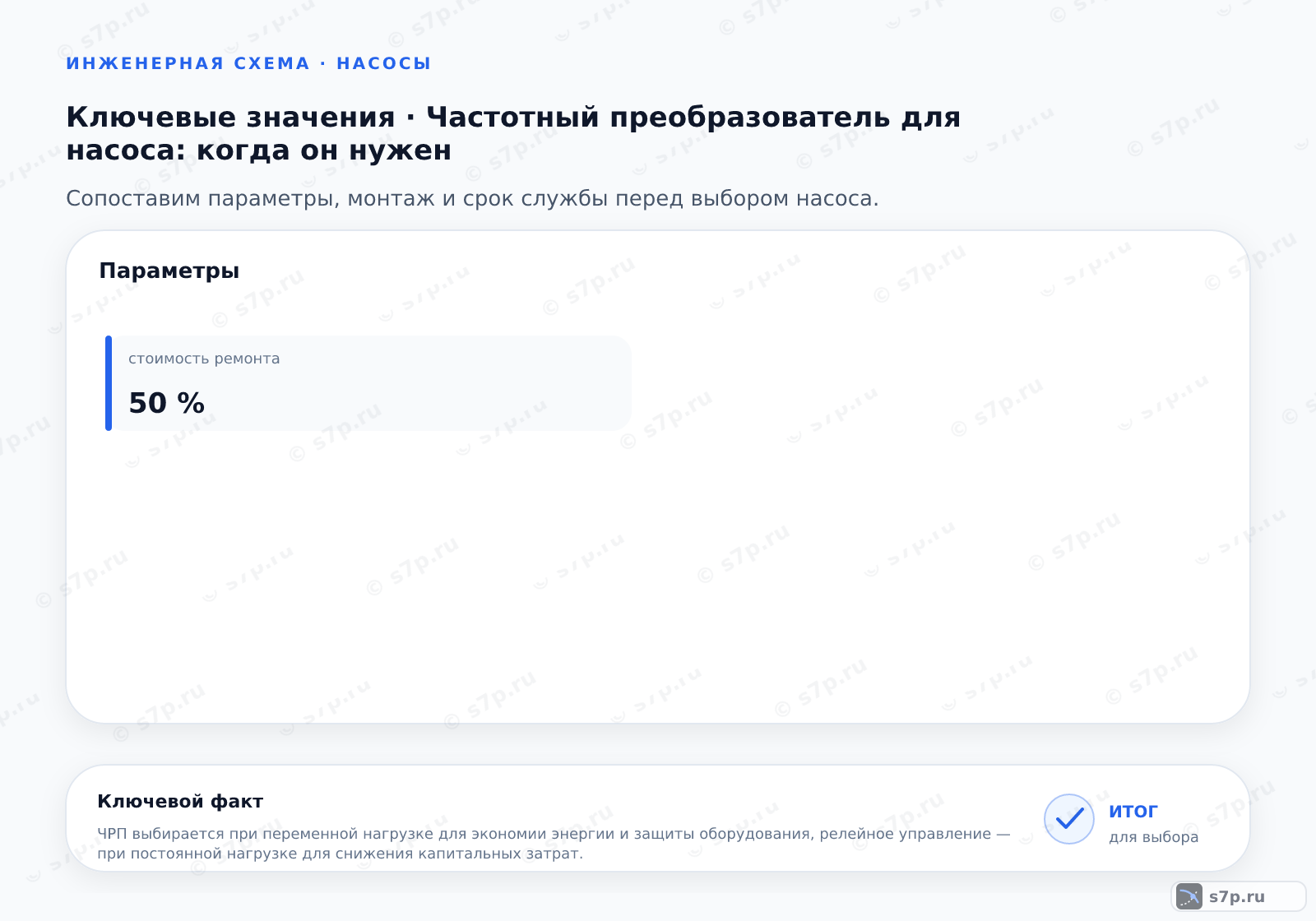

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Порог окупаемости | 1.5 лет | лет | инженерная практика; сверить по паспорту |
| Диапазон экономии | 30 % | % | инженерная практика; сверить по паспорту |
| Стоимость ремонта | 50 % | % | инженерная практика; сверить по паспорту |
Частые вопросы
Когда преобразователь оправдан по режиму потребления?
Его рассматривают при переменной нагрузке, когда расход и требуемое давление меняются в процессе работы. Привод регулирует скорость насоса, а датчик передаёт обратную связь. При постоянном потреблении сравнивают результат с релейной схемой и проверяют, не создаёт ли преобразователь лишние требования к настройке и обслуживанию. Решение подтверждают характеристиками двигателя и насоса.
Что проверить при согласовании преобразователя и двигателя?
Сопоставляют тип двигателя, номинальный ток, допустимый диапазон скорости, охлаждение, способ подключения и параметры электропитания. Дополнительно проверяют совместимость датчика, кабеля, заземления и защитных функций. Нельзя переносить настройки от другого двигателя: одинаковая мощность не означает одинаковую характеристику, нагрузку, тепловой режим и допустимый диапазон регулирования.
Как оценить экономический эффект от регулирования?
Сравнивают фактический расход энергии при переменной нагрузке, число пусков, время работы и требуемое давление до и после изменения схемы. В расчёт включают монтаж, настройку, обслуживание и ремонт. Справочные поля таблицы не заменяют измерений: результат зависит от рабочей точки, состояния сети и того, насколько часто насос работает не на полной нагрузке.
Почему возникают колебания давления после настройки?
Причиной бывает неправильное место датчика, помехи в кабеле, неверное масштабирование, неподходящие параметры регулятора или резкое изменение расхода. Проверяют сигнал на входе, экран, заземление, фильтр, арматуру и рабочую точку насоса. Настройки меняют последовательно, наблюдая реакцию системы; одновременная замена нескольких параметров скрывает связь между причиной и результатом.
Когда преобразователь используют в каскаде насосов?
В каскадной станции преобразователь устанавливают на основной насос, если он должен плавно покрывать изменение нагрузки, а дополнительные агрегаты подключаются для пикового расхода. Проверяют алгоритм включения, чередование, обратные клапаны и общий коллектор. Частотное регулирование не компенсирует ошибку подбора насосов или недостаток входного давления.
Что делать при отключении привода по аварии?
Сначала фиксируют код и режим, при котором возникла авария, не сбрасывая информацию вслепую. Затем проверяют нагрузку, кабель, двигатель, вентиляцию преобразователя, наличие воды и гидравлическую арматуру. После устранения причины выполняют пробный пуск с контролем тока, давления, шума и температуры. Если защита повторяется, настройки не обходят.
