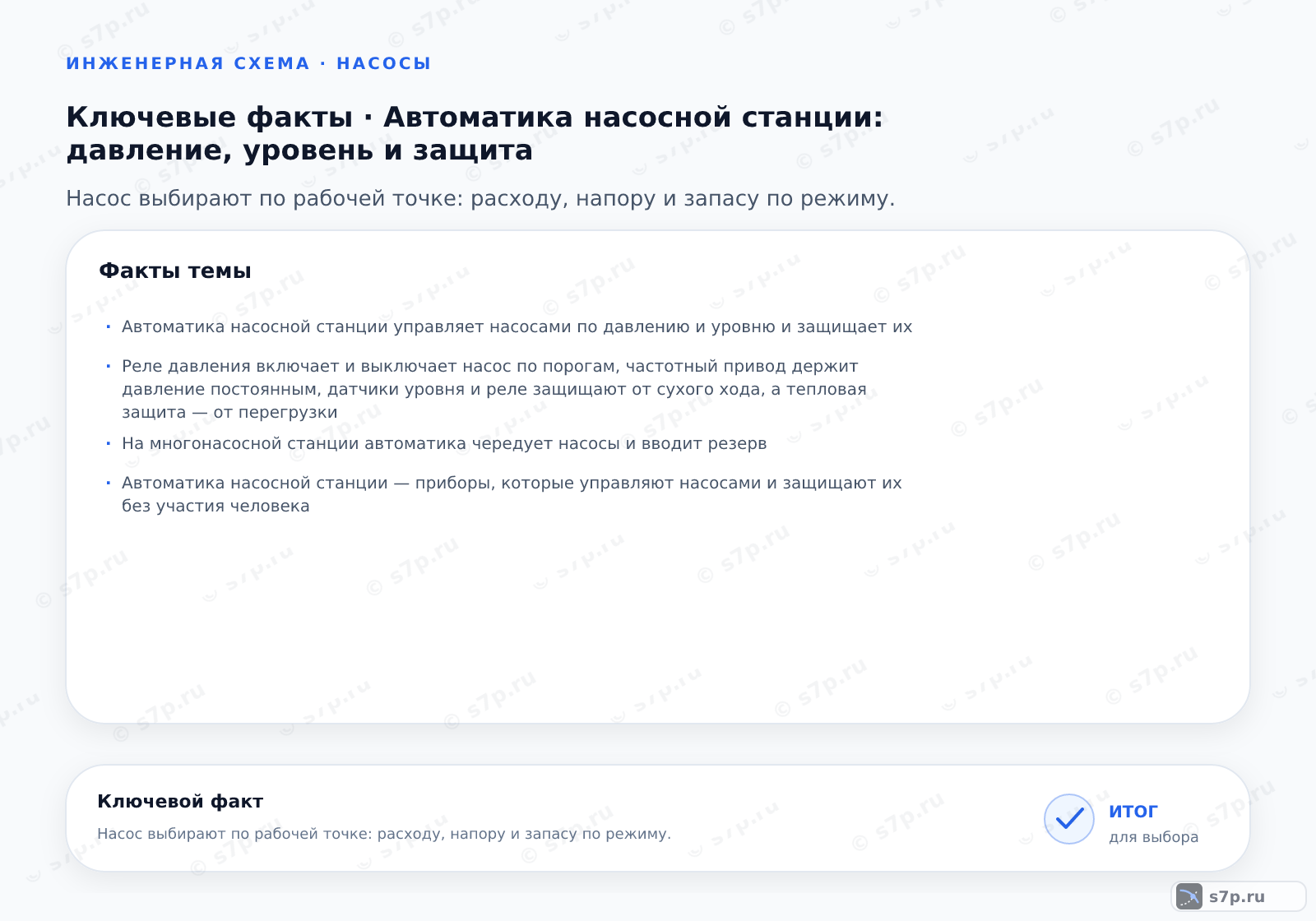

Автоматика насосной станции управляет насосами по давлению и уровню и защищает их. Реле давления включает и выключает насос по порогам, частотный привод держит давление постоянным, датчики уровня и реле защищают от сухого хода, а тепловая защита — от перегрузки. На многонасосной станции автоматика чередует насосы и вводит резерв. Автоматика насосной станции — приборы, которые управляют насосами и защищают их без участия человека.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Автоматика — это приборы, которые запускают и останавливают насосы станции без человека и защищают их. Она держит давление в заданном окне по реле или частотному приводу, следит за уровнем воды и отключает насос при сухом ходе и перегрузке. На группе насосов она распределяет работу.
Текущая страница в тематической подборке.
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
Смежная тема кластера «Канализационные и дренажные насосы».
2. Устройство и принцип работы
При падении давления ниже нижнего порога реле запускает насос, при достижении верхнего — останавливает. Частотный привод вместо пусков плавно меняет обороты, удерживая давление постоянным. Датчики уровня и защиты дополняют схему.
- Шаг 1—
3. Ключевые параметры
Ключевые параметры: пороги включения и отключения, их разница (определяет частоту пусков), предварительное давление в баке, уставки защит по току и уровню. Давление воздуха в пустом баке держат на 0,2 бар ниже порога включения, иначе цикл пусков сбивается.
4. Схема автоматики
На схеме датчик давления или реле связывает бак и щит управления, щит включает двигатель напрямую или через частотный привод. В цепь входят реле сухого хода по уровню или давлению и тепловая защита двигателя. На группе насосов щит реализует каскад и чередование.
5. Виды и разновидности
Автоматику различают по способу поддержания давления: релейная (насос работает пусками, давление колеблется в окне порогов) и частотная (обороты плавно меняются, давление постоянно). По составу — на один насос или на группу с каскадом, чередованием и автовводом резерва.
6. Вариант и условие: что выбрать
Для дома и стабильного разбора хватает релейной автоматики с гидроаккумулятором. Для переменного разбора и требования постоянного давления ставят частотный привод. Для ответственного объекта добавляют резервный насос с автовводом и защиты по уровню, току и сухому ходу.
7. На что влияет и зачем нужно
Автоматика влияет на стабильность давления, ресурс насоса и безопасность. Верные пороги и достаточный бак снижают число пусков, частотный привод держит давление ровным, защиты отключают насос при сухом ходе и перегрузке. Неверные уставки дают частые пуски, скачки давления и аварии.
8. Частые ошибки и на что смотреть
Частые ошибки: сводят пороги реле слишком близко и получают частые пуски; не согласуют давление в баке с порогом включения; отключают защиту от сухого хода; не настраивают чередование, и один насос изнашивается раньше; экономят на резерве там, где простой недопустим.
9. Что проверить перед применением
Перед пуском проверяют: разведены ли пороги реле под допустимую частоту пусков, согласовано ли давление в баке с порогом включения, работает ли защита от сухого хода и тепловая защита, настроены ли чередование и автоввод резерва.
10. Итоговая карта темы
Итог: автоматика держит давление по реле или частотному приводу, следит за уровнем и защищает насос от сухого хода и перегрузки, а на группе насосов чередует их и вводит резерв. Пороги, давление в баке и защиты настраивают под реальный график водоразбора.
Частые вопросы
Как выбрать автоматику насосной станции?
Сначала описывают режим потребления, требуемое давление, состав насосов и способ защиты от сухого хода. Затем выбирают датчики, реле, частотное управление и логику чередования агрегатов. Важно согласовать электрическую часть с мощностью привода и схемой резервирования. Автоматика считается подходящей, когда она управляет реальным режимом станции и корректно сообщает отказ.
Почему насосная станция часто включается и выключается?
Причина может быть в неверных порогах, малом объёме гидравлического бака, утечке, неправильном месте датчика или отсутствии настройки по фактической сети. Проверку начинают с давления и герметичности, затем смотрят сигнал датчика и логику контроллера. Частое переключение нельзя устранять простым увеличением порога без поиска причины.
Как сравнить реле давления и частотное управление?
Реле управляет по порогам и меняет состояние насоса, а частотное управление старается удерживать давление при изменении разбора. Сравнивают требования к плавности, составу оборудования, настройке, электропитанию и сервису. Выбор зависит от режима станции и характеристик насосов. Один способ не становится универсальным только из-за более сложной автоматики.
Что проверить после настройки станции?
Проверяют сигналы давления и уровня, защиту от сухого хода, чередование насосов, ввод резерва и реакцию на отказ датчика. Испытание проводят при разных режимах разбора, фиксируя команды и фактические показания. Если автоматика даёт команду, но насос не меняет режим, проверяют силовую часть и межблочные соединения.
