Дренажный насос Вихрь откачивает воду с мелкими взвесями из затапливаемых зон. Насос сохраняют погружённым для охлаждения, а напорную линию согласуют с высотой подъёма и загрязнением.
данные обновлены 2026-10-21 ·
1. Где применяют дренажный насос Вихрь и какие взвеси он перекачивает
Дренажный насос Вихрь погружают в воду и используют для осушения приямков, подвалов, котлованов, колодцев и бассейнов. Вместе с жидкостью он пропускает мелкие взвеси, поэтому условия работы отличаются от перекачивания чистой воды. Состав загрязнений заранее сопоставляют с проходным сечением.
Для выбора описывают источник воды, наличие песка и ила, уровень жидкости и направление отвода. Насос должен сохранять погружение, необходимое для охлаждения, а напорная линия — соответствовать требуемой высоте подъёма и длине. Крупные фекальные включения относятся к другой задаче и требуют иного оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».

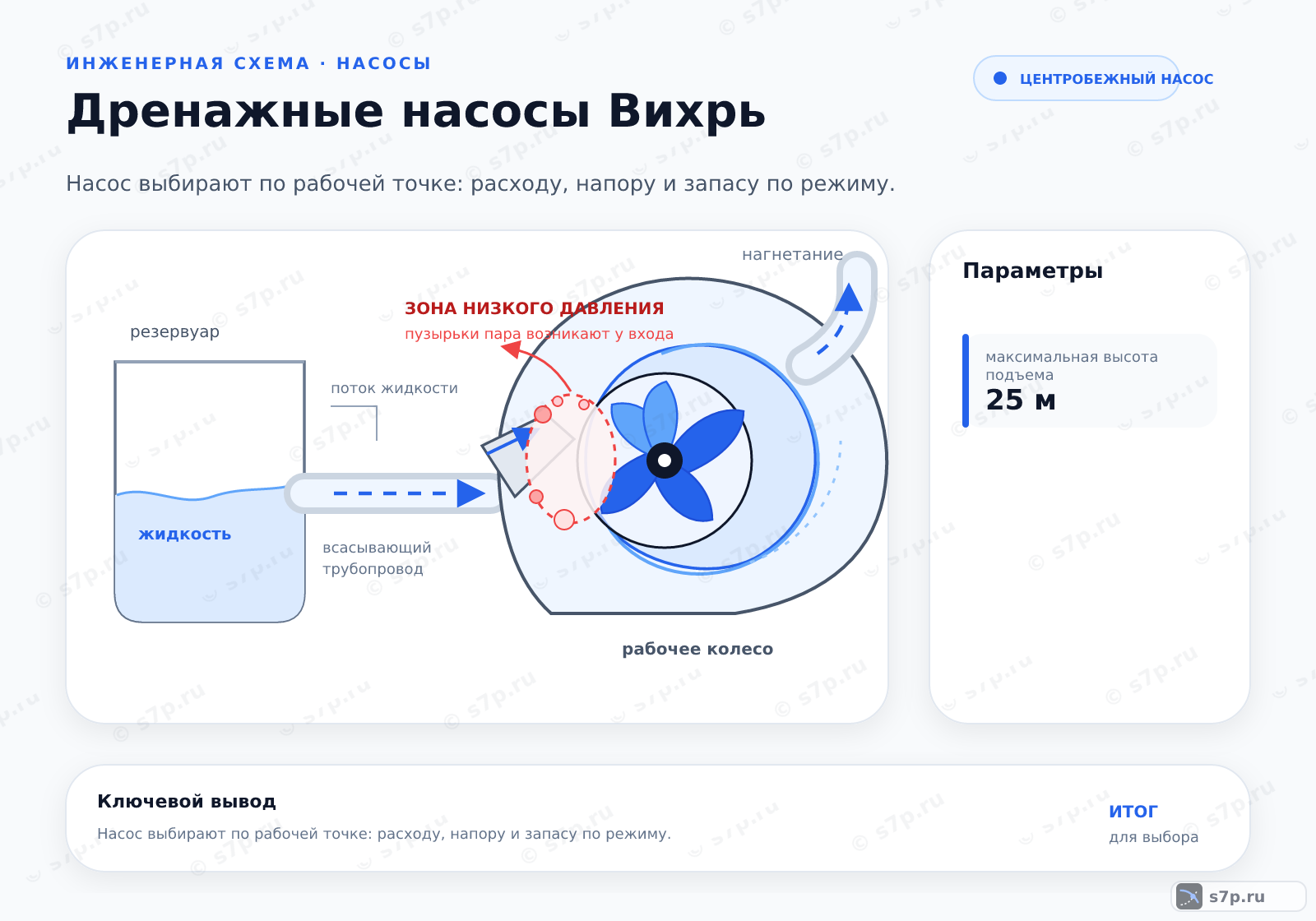

2. Устройство и принцип работы
Конструкция представляет собой погружной центробежный агрегат с открытым или полуоткрытым колесом. Жидкость поступает через нижнюю часть, рабочее колесо направляет её в напорный патрубок, а вода отводит тепло от двигателя. Поэтому работа на воздухе нарушает штатное охлаждение и создаёт риск перегрева.
Поплавковый выключатель реагирует на уровень: при подъёме воды замыкает цепь, при падении размыкает её. Перед пуском проверяют свободный ход поплавка, кабель и отсутствие препятствий вокруг корпуса. Если поплавок отключён, режим защиты от сухого хода нужно обеспечить другим предусмотренным способом.
- Шаг 1—
3. Ключевые параметры
Подачу сопоставляют с объёмом откачиваемой воды и сопротивлением напорной линии. Высота подъёма описывает возможность вывести поток на требуемый уровень, но фактическая подача снижается из-за длины, поворотов и арматуры. Предельный размер частиц связывают с реальным загрязнением, а не с названием серии.
Дополнительно проверяют глубину погружения, мощность, материал корпуса и условия охлаждения. Максимальное значение из паспорта не используют без анализа линии. Для воды с крупными включениями или фекальными стоками сопоставляют назначение насоса и проходное сечение другого типа оборудования.

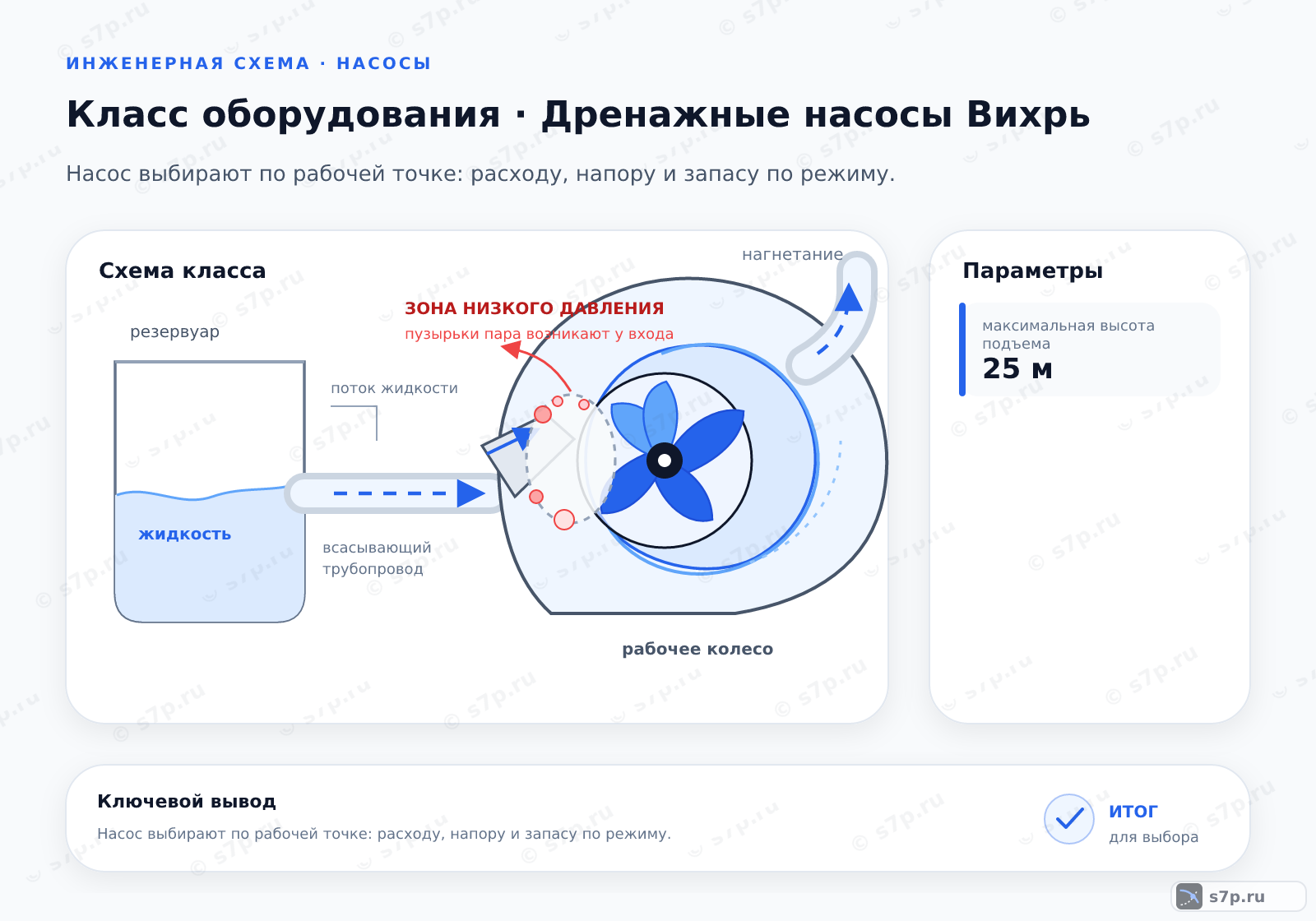

4. Схема откачки воды насосом Вихрь из приямка
В рабочей схеме насос находится в приямке, вода с взвесями проходит через нижнюю решётку, а колесо направляет поток в напорный патрубок. Поплавок расположен рядом с корпусом и связан кабелем с управлением. Уровень воды задаёт момент включения и отключения без постоянного ручного наблюдения.
Напорный шланг или трубопровод прокладывают с учётом подъёма, длины и потерь. Корпус не ставят на слой, который может перекрыть вход или втянуть крупный мусор. При монтаже проверяют устойчивость насоса, свободное движение поплавка и возможность вынуть агрегат для очистки.
5. Вариант и условие: что выбрать
Для талой или грунтовой воды с небольшим количеством взвеси выбирают исполнение с подходящим малым проходом. Для грязной воды из котлована или дренажного колодца требуется больший проход, чтобы частицы не блокировали проточную часть. Состав загрязнений фиксируют до выбора, а не после появления забивания.
Высоту подъёма определяют по перепаду уровней и сопротивлению напорной линии. Длина, повороты, сужения и шланг уменьшают реальную подачу. Сверяют рабочую характеристику, поплавок, погружение и материал корпуса; паспортный максимум без расчёта линии не задаёт рабочий результат.
6. Термины
Проходное сечение — максимальный размер частицы, который пропускает насос через проточную часть без расчётного забивания. Этот параметр сопоставляют с фактическим мусором, песком и илом, а не только с внешним видом воды.
Если загрязнение меняется, ориентируются на наиболее тяжёлый для оборудования режим и предусматривают очистку входной решётки. Проходное сечение не описывает напор, подачу или химическую совместимость, поэтому его рассматривают вместе с характеристикой линии и материалами насоса.
7. На что влияет и зачем нужно
Согласование проходного сечения и загрязнения определяет, будет ли насос отводить воду без регулярного забивания. Сопоставление напора с реальной линией показывает, хватит ли подачи на нужной высоте. Работа без воды нарушает охлаждение двигателя, поэтому уровень и поплавковую защиту проверяют до подключения.
Режим эксплуатации отражается на шуме, нагреве, вибрации и состоянии входной решётки. Если подача падает, сначала осматривают решётку, шланг и напорную линию, затем проверяют поплавок и электрическую часть. Очистку выполняют после отключения питания и безопасного извлечения агрегата.
8. Частые ошибки и на что смотреть
Насосом для дренажа не откачивают фекальные стоки с крупными включениями, если его проходная часть на это не рассчитана. Ошибки также возникают при выборе по паспортной высоте без учёта потерь, работе на воздухе и отключении поплавка.
Проверяют качество воды, решётку, шланг, уровень погружения и свободное движение поплавка. При снижении подачи не увеличивают нагрузку вслепую: сначала устраняют засор и оценивают линию. Любое изменение схемы выполняют после отключения питания и проверки герметичности соединений.
9. Что проверить перед применением
Перед подключением сопоставляют проходное сечение с загрязнением, высоту подъёма с реальной напорной линией и глубину воды с условиями охлаждения. Осматривают корпус, входную решётку, кабель, шланг и места соединений. Насос размещают устойчиво, чтобы поток не втягивал грунт и крупный мусор.
Поплавок должен свободно двигаться и отключать насос при снижении уровня. После включения наблюдают подачу, шум, вибрацию и нагрев. Если уровень падает быстрее, чем предполагает схема, работу прекращают и выясняют причину, не оставляя двигатель без воды.
Частые вопросы
Для какой воды подходит дренажный насос Вихрь?
Его применяют для осушения приямков, подвалов, котлованов, колодцев и бассейнов, если состав воды соответствует проходному сечению и материалам насоса. Мелкие взвеси, песок и ил допустимы только в пределах паспорта. Крупные фекальные включения относятся к другой задаче: для них выбирают оборудование с иным рабочим органом и проходом.
Почему паспортный подъём не равен подаче на объекте?
Паспортная высота относится к характеристике насоса, а реальная подача зависит от перепада уровней и сопротивления линии. Длина шланга, повороты, сужения, клапаны и загрязнённая решётка уменьшают поток. При подборе строят фактический маршрут отвода, затем сопоставляют рабочую точку с характеристикой, а не выбирают агрегат по максимальному значению.
Как проверить работу поплавкового выключателя?
Поплавок должен свободно перемещаться рядом с корпусом и не застревать у стенки, шланга или кабеля. При подъёме уровня он включает насос, при падении отключает его. Проверяют целостность кабеля, состояние крепления и реакцию автоматики при пробном изменении уровня. Если поплавок отключён, защита от сухого хода должна быть предусмотрена другой схемой.
Когда нужен насос другого типа?
Другое исполнение выбирают при крупных фекальных включениях, загрязнении, которое превышает проходное сечение, или при необходимости перекачивать среду с иными свойствами. Дренажный насос не заменяет фекальный агрегат и не становится химическим насосом без проверки материалов. Сначала фиксируют состав и размер включений, затем сопоставляют их с паспортом.
Что важнее при сравнении моделей: подъём или проход?
Оба параметра связаны с разными ограничениями. Подъём определяет возможность преодолеть перепад уровней и сопротивление линии, а проход — способность пропускать частицы без забивания. Дополнительно проверяют подачу, глубину погружения, охлаждение и поплавковую защиту. Модель с большим подъёмом не подходит, если её проходная часть не соответствует загрязнению воды.
Как безопасно начать откачку?
Осматривают корпус, решётку, кабель, шланг и соединения, затем проверяют глубину воды и свободное движение поплавка. Насос устанавливают устойчиво, не переносят за кабель и не оставляют без погружения. После запуска наблюдают подачу, шум, вибрацию и нагрев. При падении уровня отключение должно произойти до нарушения охлаждения двигателя.
