Для заполнения системы отопления требуется насос, способный преодолеть статическое давление столба воды и обеспечить подачу, достаточную для быстрого заполнения контура без гидравлических ударов. Насос для заполнения системы отопления — это специализированное гидравлическое устройство, предназначенное для подачи воды или теплоносителя в контур отопления с заданным давлением и расходом, обеспечивающее быстрое и безопасное заполнение системы без гидравлических ударов. Использование редуктора предотвращает повреждение котла высоким.
данные обновлены 2026-10-21 ·
1. Зачем нужен насос для заполнения отопительной системы
Заполняющий насос подаёт воду или подготовленный теплоноситель в замкнутый контур, вытесняя воздух через открытые воздухоотводчики. Его задача отличается от постоянной циркуляции: во время заполнения контролируют рост давления, герметичность и равномерное заполнение ветвей, а после завершения насос отключают по рабочей процедуре.
Подбор начинают с устройства системы и точки подключения. Редуктор отделяет источник воды от контура, запорная арматура позволяет дозировать поток, а манометр показывает фактическое давление. Насос должен работать с указанной средой и иметь защиту от сухого хода; совместимость с котлом и трубопроводом сверяют по паспортам.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».

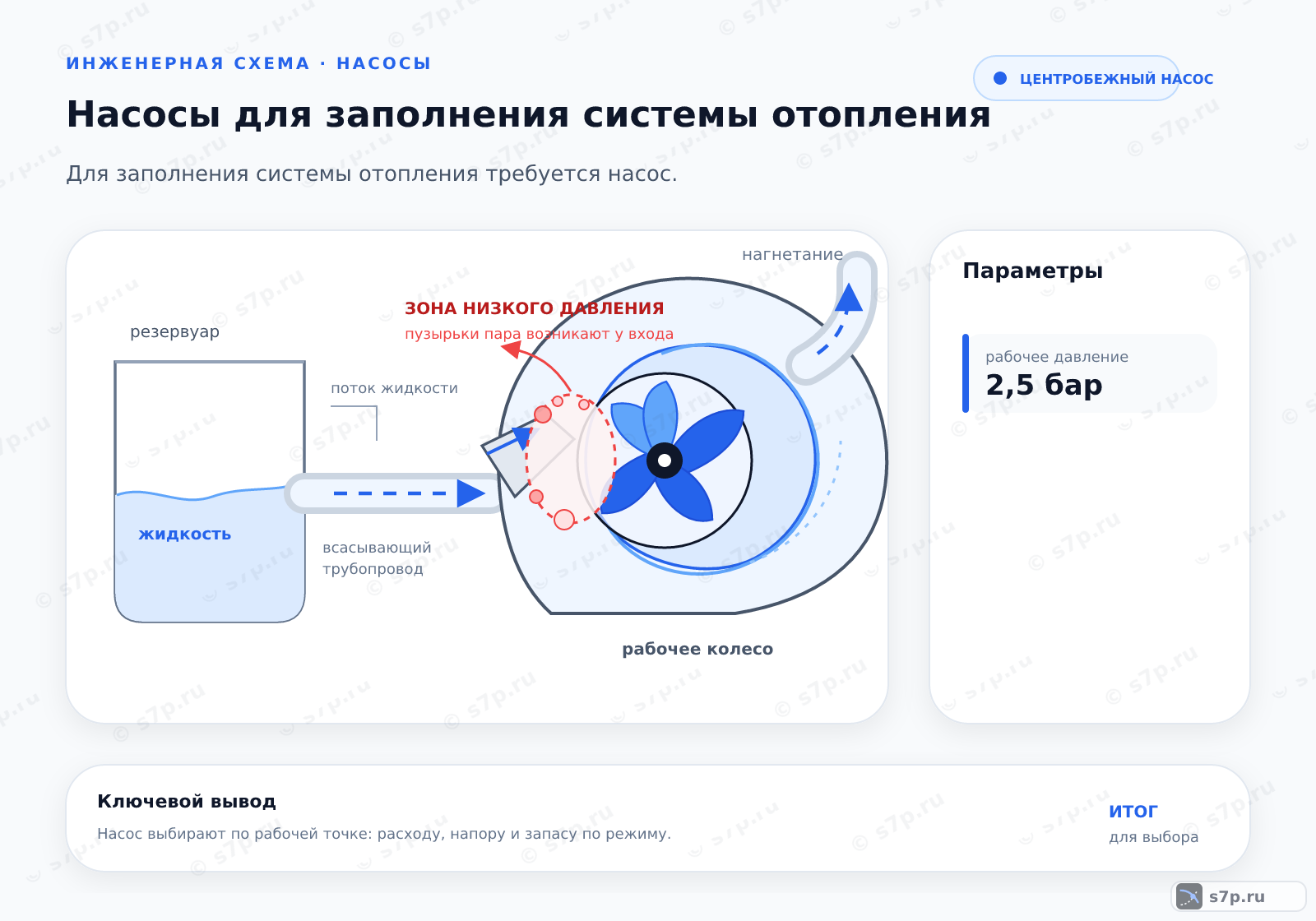

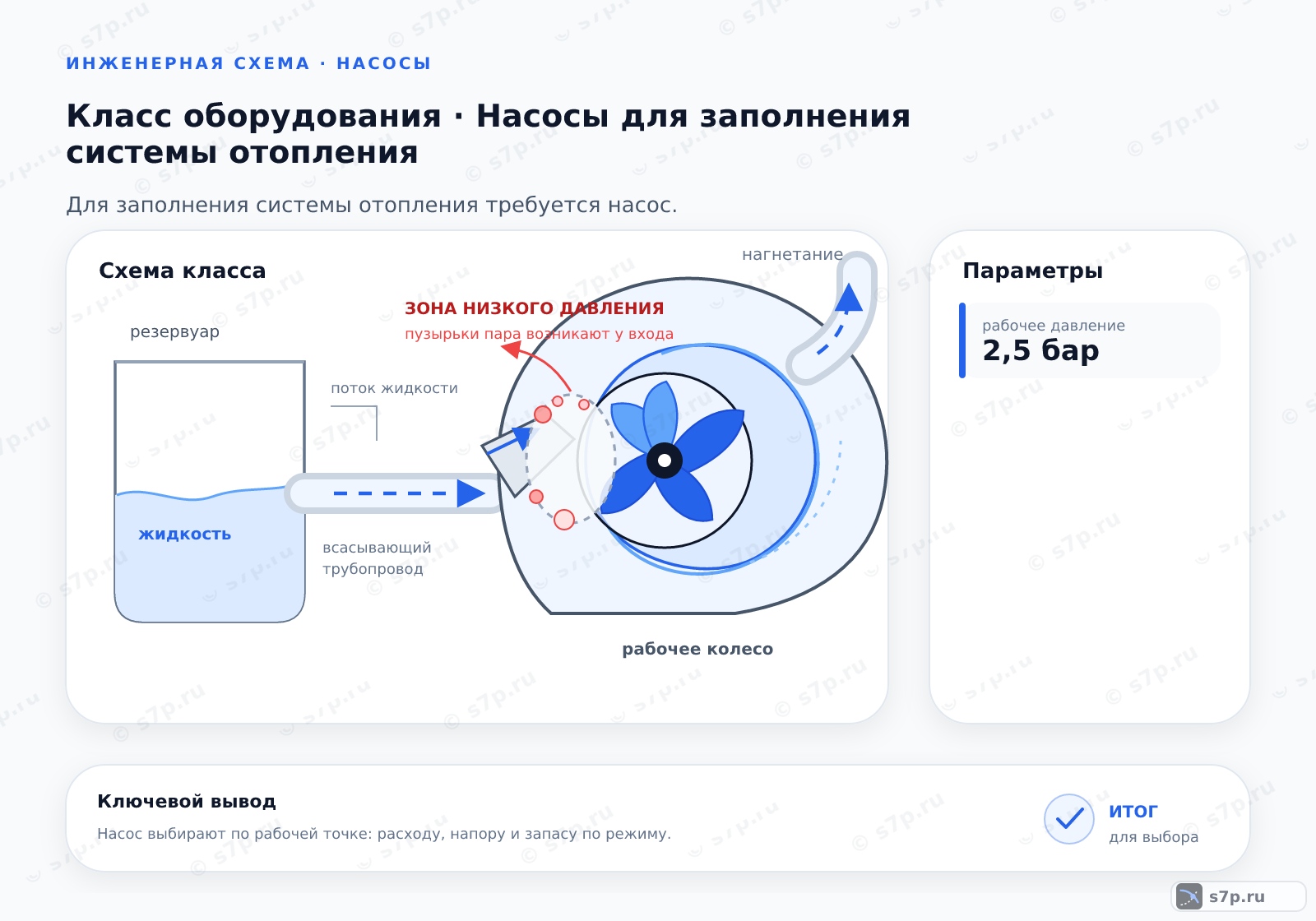

2. Устройство и принцип работы
При заполнении сначала подключают насос через редуктор, открывают краны радиаторов и воздухоотводчики, затем медленно подают воду. Манометр показывает изменение давления, а выпуск воздуха не дают выполнять резко, чтобы не создавать скачки и не оставлять воздушные карманы в верхних участках.
После появления воды из воздухоотводчиков их закрывают по месту, проверяют радиаторы и соединения, затем удаляют остаточный воздух. Если давление растёт без заполнения ветви, ищут закрытый кран или воздушную пробку. Последовательность из блока шагов полезна как журнал действий, но пределы давления определяют по паспорту котла и системы.
- Шаг 1Подключите насос к водопроводной сети через редуктор давления.
- Шаг 2Откройте краны на всех радиаторах и воздухоотводчики.
- Шаг 3Включите насос и медленно откройте запорную арматуру.
- Шаг 4Наблюдайте за манометром до достижения рабочего давления.
- Шаг 5Проверьте радиаторы на наличие воздушных пробок.
- Шаг 6Сбросьте лишний воздух через воздухоотводчики.
3. Ключевые параметры
В таблице приведены максимальное давление 6 бар, температура жидкости 30 °C, потребляемая мощность 0.1 кВт и класс защиты 55 IP. Это исходные ориентиры для сверки исполнения, а не универсальные пределы для любого отопительного контура. Перед пуском проверяют паспорт насоса, котла, арматуры и электропитания.
Давление оценивают относительно слабейшего элемента системы, температуру — относительно материалов и уплотнений, мощность — вместе с защитой цепи. Класс защиты относится к конкретному корпусу и условиям установки. При несовпадении любого параметра насос не подключают по одному подходящему значению: сначала уточняют полный комплект ограничений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Температура жидкости | 30 °C | °C | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 0.1 кВт | кВт | инженерная практика; сверить по паспорту |
| Класс защиты | 55 IP | IP | инженерная практика; сверить по паспорту |
4. Схема заполнения отопления через насос и воздухоотводчики
Рабочая схема начинается у источника воды и проходит через редуктор, насос и запорный узел к точке заполнения. Радиаторные ветви и верхние участки имеют воздухоотводчики, через которые выходит воздух. Манометр размещают там, где его показание относится к заполняемому контуру, а не только к напорной стороне насоса.
Схему читают вместе с направлением потока и положением арматуры. Обратный путь нужен для контроля, что вода действительно проходит по всем ветвям. Если насос создаёт давление, но дальние радиаторы остаются пустыми, проверяют закрытые участки, воздушные пробки и соответствие точки подключения, прежде чем менять режим подачи.
5. Виды и разновидности
Вариант с ручным управлением требует постоянного наблюдения за манометром и арматурой. Автоматический контроль давления снимает часть операций, но его настройки должны соответствовать котлу и контуру. Частотный преобразователь меняет производительность плавно и полезен там, где режим заполнения меняется, однако он не заменяет воздухоотводчики и проверку герметичности.
Сравнивают не название исполнения, а способ управления, допустимую среду, давление, температуру и обслуживание. Для редкого заполнения может быть достаточно простой схемы с понятным ручным контролем. Для повторяющихся операций выбирают автоматику только после проверки датчиков, защиты двигателя и возможности безопасно остановить подачу.
| Значение | Источник |
|---|---|
| Насос с ручным управлением: базовая модель, требует контроля оператора. | инженерная практика; сверить по паспорту |
| Насос с автоматическим контролем давления: поддерживает заданное давление. | инженерная практика; сверить по паспорту |
| Насос с частотным преобразователем: плавная регулировка производительности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Редуктор ограничивает давление со стороны источника и защищает котёл от резкой подачи. Управляемый поток помогает заполнить контур без рывков, а воздухоотводчики освобождают места, где вода задерживается из-за воздуха. Полноту заполнения проверяют по манометру, радиаторам и отсутствию повторного завоздушивания после запуска.
Автоматизация полезна только при исправных датчиках и правильно выставленных порогах. Она не обнаруживает каждую утечку и не заменяет осмотр соединений. После заполнения фиксируют достигнутое давление, положение арматуры и состояние воздухоотводчиков, чтобы повторный пуск можно было сравнить с нормальным режимом системы.
7. Частые ошибки и на что смотреть
Опасные режимы возникают при превышении давления котла, сухом ходе, закрытой арматуре и негерметичных соединениях. Перед заполнением проверяют наличие воды на входе, открытие нужных ветвей, состояние кабеля и возможность сбросить воздух. Насос запускают только после заполнения рабочей камеры, если это требует его конструкция.
Вода с ингибиторами снижает риск коррозии, но её состав должен быть совместим с котлом, насосом, уплотнениями и теплоносителем. Если давление падает после закрытия воздухоотводчиков, сначала ищут течь и остаточный воздух. Повторное включение без такой проверки маскирует неисправность и нагружает оборудование.
Частые вопросы
Какой насос подходит для заполнения отопительного контура?
Подбирают насос по требуемому давлению, совместимости с водой или теплоносителем, способу подключения и наличию защиты от сухого хода. Важно, чтобы редуктор и арматура ограничивали подачу со стороны источника, а манометр показывал давление именно в заполняемом контуре. Максимальные значения из таблицы не заменяют проверку котла, труб и слабейшего элемента системы.
Зачем при заполнении открывать воздухоотводчики?
Воздух занимает объём в верхних участках и не даёт воде равномерно заполнить радиаторы и ветви. Открытые воздухоотводчики позволяют вытеснить его во время медленной подачи. После появления воды их закрывают по месту и повторно проверяют давление. Если пробка возвращается, ищут негерметичность, закрытую арматуру или участок с неправильным уклоном.
Нужен ли редуктор давления перед заполняющим насосом?
Редуктор отделяет давление водопроводной сети от отопительного контура и ограничивает резкую подачу. Он не заменяет манометр, предохранительную арматуру и контроль паспорта котла. Редуктор настраивают так, чтобы давление росло плавно, а радиаторы и воздухоотводчики успевали освобождаться от воздуха. После заполнения проверяют соединения и устойчивость давления.
Можно ли использовать параметры из таблицы для любого контура?
Нет. В таблице указаны максимальное давление 6 бар, температура жидкости 30 °C, потребляемая мощность 0.1 кВт и класс защиты 55 IP для исходного исполнения. Для другого насоса или котла эти пределы могут отличаться. Перед подключением сверяют паспорт, состав жидкости, электропитание, давление бака и условия размещения.
Почему после заполнения радиаторы остаются холодными?
Причина может быть в воздушной пробке, закрытом кране, неполном заполнении ветви или неверно выбранной точке подключения. Сначала проверяют показание манометра и открывают предусмотренные воздухоотводчики, затем осматривают арматуру на каждой ветви. Если давление есть, а воды в радиаторе нет, ищут локальное сопротивление или запорный элемент, а не увеличивают напор без расчёта.
Что проверить перед отключением насоса после заполнения?
Проверяют, что давление достигло допустимого значения котла, из радиаторов вышел воздух, соединения сухие, а насос не работал без воды. Затем закрывают воздухоотводчики и запорную арматуру в предусмотренном порядке, фиксируют показания манометра и осматривают систему после выдержки. Падение давления требует поиска течи или оставшегося воздуха до перехода к запуску отопления.
