При малом температурном напоре теплообменнику требуется больше поверхности для той же тепловой нагрузки. Температуры, расходы, свойства сред и противоток проверяют расчётом, не сокращая поверхность без пересчёта.
данные обновлены 2026-10-21 ·
1. Что такое теплообменник при малом температурном напоре
Малый температурный напор означает, что разность температур между потоками невелика на значительной части поверхности. Для передачи той же тепловой нагрузки требуется больше поверхности или более интенсивное движение среды, поэтому пакет может увеличиваться. Вывод делают из расчёта, а не из одного внешнего размера. При этом габариты рамы сопоставляют с местом монтажа и возможностью извлечь пакет для осмотра.
При оценке режима фиксируют температуры входа и выхода, расходы, свойства теплоносителей и схему движения. Противоток помогает использовать доступный напор, но не отменяет проверки сопротивления и допустимых температур. Материал пластин и уплотнений выбирают по среде и рабочему циклу. Если расчётная поверхность не помещается в существующую раму, проверяют изменение схемы, а не сокращают площадь без пересчёта оборудования и проектной проверки.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Теплообменник разделяет потоки металлической поверхностью, а рельеф каналов задаёт площадь и скорость движения. При малом напоре площадь возрастает, если остальные условия не меняются; одновременно увеличивается значение гидравлической обвязки и требования к месту для обслуживания.
Расчёт проверяют по тепловому балансу каждой стороны и по перепаду давления. Если фактический расход ниже расчётного, увеличение пакета не устранит причину. Перед пуском контролируют заполнение, воздух, направление потоков и возможность очистки каналов.
- Шаг 1—
3. Схема работы

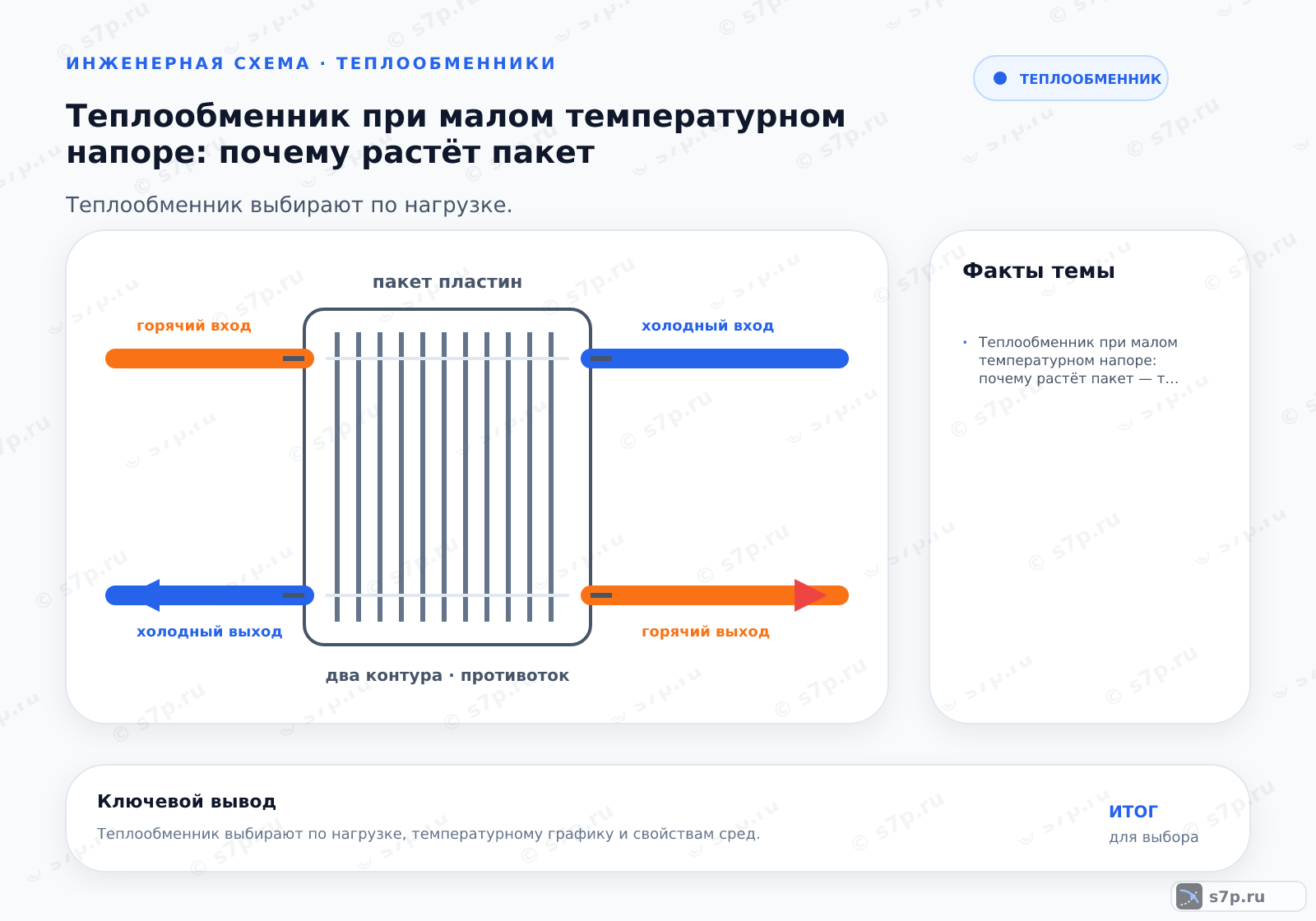

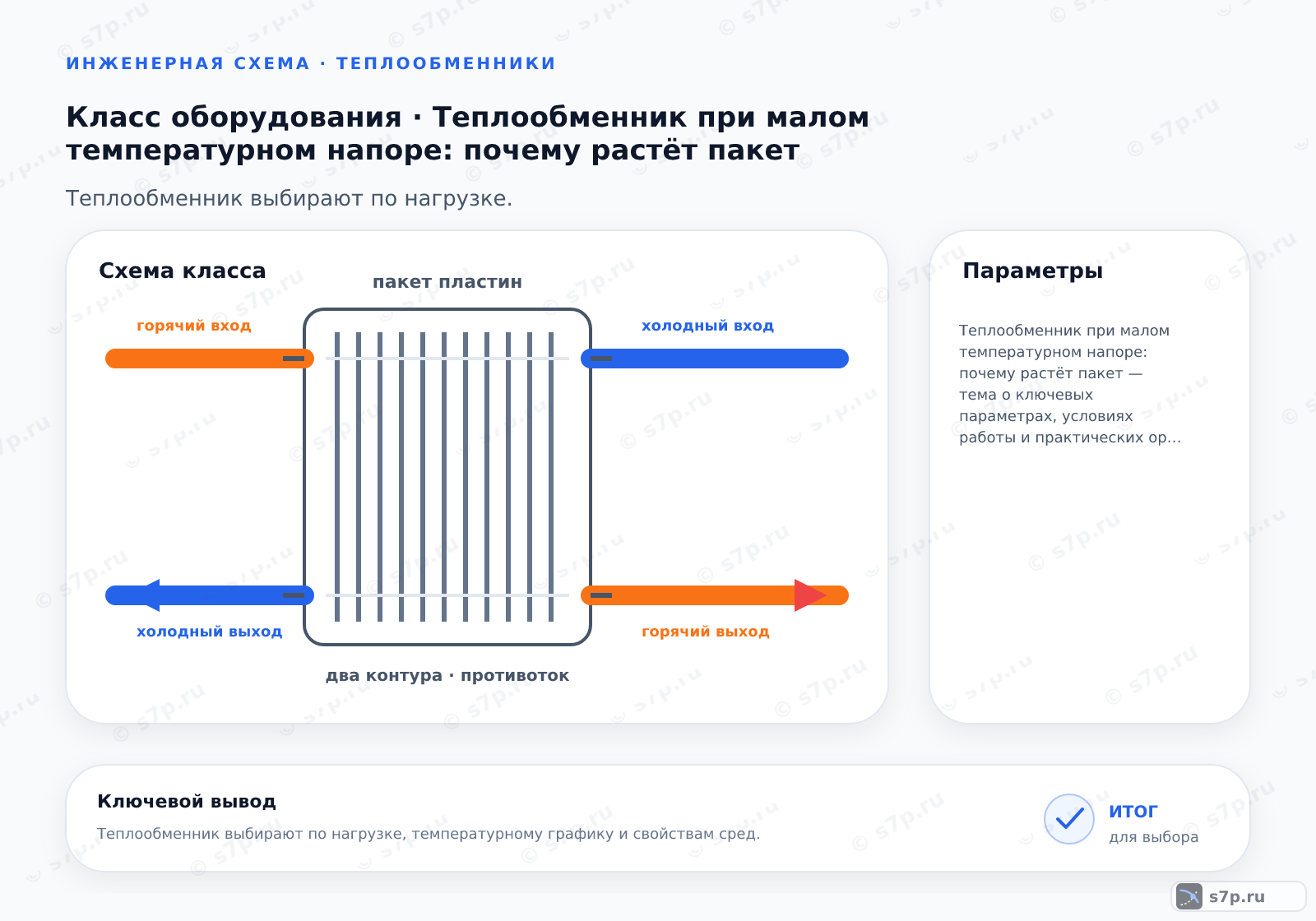

В противоточной схеме горячий и холодный потоки движутся навстречу, поэтому температурный напор распределяется по длине аппарата более равномерно. В прямоточной схеме сближение температур происходит раньше, и доступная поверхность используется иначе. Выбор схемы связывают с расходами и конечными температурами.
На схеме проверяют входы и выходы, точки измерения и направление каждого потока. Затем сопоставляют расчётную поверхность с габаритами рамы, сопротивлением каналов и возможностью демонтажа. При отклонении температуры сначала исключают расход, воздух, загрязнение и ошибку подключения.
Частые вопросы
Почему при малом температурном напоре увеличивается пакет?
При небольшой разности температур поток передаёт меньше энергии с единицы поверхности, поэтому для той же нагрузки требуется больше площади или более интенсивное движение среды. Увеличение пакета выводят из теплового расчёта с расходами и температурами. Габарит проверяют по раме, сопротивлению, патрубкам и доступу к обслуживанию.
Как схема противотока влияет на требуемую поверхность?
В противотоке горячая и холодная среды движутся навстречу, поэтому температурный напор распределяется по длине аппарата равномернее. Это может уменьшить требуемую поверхность относительно прямоточной схемы при сопоставимых условиях. Эффект проверяют расчётом, потому что расход, конечные температуры и сопротивление каналов остаются частью задачи.
Какие исходные величины нужны для оценки малого напора?
Нужны температуры входа и выхода обеих сред, их расходы, теплоёмкость или состав, схема движения и требуемая тепловая нагрузка. Дополнительно фиксируют давление, допустимое сопротивление и материалы. Без этих сведений рост пакета нельзя отличить от ошибки в расходе, измерении температуры или подключении потоков.
Можно ли компенсировать малый напор только увеличением скорости?
Увеличение скорости усиливает теплоотдачу, но одновременно повышает сопротивление и нагрузку на насос. Если причина отклонения связана с воздухом, загрязнением или неверным направлением потока, изменение скорости не исправит режим. Сначала проверяют заполнение, расход, фильтры и схему, после чего пересчитывают поверхность и гидравлику.
Что сравнить при выборе аппаратов для такого режима?
Сравнивают доступную площадь, рельеф каналов, сопротивление, материал пластин и уплотнений, габариты рамы и способ очистки. Пластинчатое исполнение может дать нужную поверхность в компактном объёме, но требует места для разборки, если оно рамное. Решение подтверждают расчётом, схемой подключения и паспортными ограничениями.
Как контролировать работу после увеличения поверхности?
Наблюдают за температурами входа и выхода, расходом, перепадом давления, шумом и герметичностью. Если температура не достигает расчётной, проверяют направление потоков, воздух, загрязнение и насос. Увеличение площади не отменяет контроля сопротивления: новая конфигурация должна соответствовать раме, соединениям, схеме, режиму и паспорту.
