Правильный выбор пластинчатого теплообменника требует точного расчета тепловой нагрузки, учета максимальных давлений и температур, а также подбора материала пластин и уплотнений, совместимых с рабочей средой, чтобы обеспечить эффективный теплообмен и долговечность оборудования в условиях конкретной системы отопления или промышленного процесса. Пластинчатый теплообменник — это устройство для передачи тепла между двумя жидкостями через систему тонких металлических пластин, обеспечивающее высокую эффективность при компактных размерах.
данные обновлены 2026-10-21 ·
1. Что проверить при покупке пластинчатого теплообменника
Пластинчатый теплообменник передаёт тепло между потоками через пакет тонких металлических пластин. При покупке оценивают не только тепловую мощность, но и рабочие температуры, давление, расход, материал пластин, уплотнения и доступность обслуживания.
Пластина разделяет среды, а рельеф каналов направляет движение и влияет на сопротивление. Паяное исполнение не разбирают для обычной очистки, разборное допускает доступ к пакету, полусварное рассматривают для агрессивных сред. Назначение выбирают по схеме и составу потоков.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Теплоноситель проходит по каналам между пластинами, отдаёт или получает тепло, затем выходит через присоединение. Второй поток движется по соседним каналам в противоположном направлении. Такое устройство увеличивает использование поверхности, но одновременно требует проверки сопротивления и герметичности пакета.
Перед выбором фиксируют входные и выходные температуры, расход и тепловую нагрузку. После монтажа проверяют направление потоков, состояние уплотнений, заполнение и отсутствие воздуха. Пуск проводят без резкого изменения режима, чтобы не создавать гидравлический удар и лишнюю нагрузку на пакет.
- Шаг 1Определите тепловую нагрузку системы в кВт.
- Шаг 2Уточните температуры входа и выхода.
- Шаг 3Рассчитайте логарифмический средний напор.
- Шаг 4Выберите материал пластин по среде.
- Шаг 5Подберите модель по каталогу производителя.
- Шаг 6Проверьте допустимое давление и температуру.
3. Ключевые параметры
Таблица содержит коэффициент теплопередачи, толщину пластины, площадь одной пластины и гидравлическое сопротивление. Эти величины помогают сопоставить поверхность и прочность с режимом, но не описывают совместимость материала с рабочей средой и уплотнениями.
При покупке проверяют фактический расход, температурный напор, давление и доступное место для рамы. Сопротивление связывают с насосом и обвязкой, а толщину и материал — с прочностью и коррозионной стойкостью. Паспортная величина должна относиться к выбранной конфигурации, а не к соседней модели.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Коэффициент теплопередачи | 4000 Вт/(м²·°C) | Вт/(м²·°C) | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Площадь одной пластины | 0.7 м² | м² | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 1.2 бар | бар | инженерная практика; сверить по паспорту |
4. Схема подключения пластинчатого теплообменника

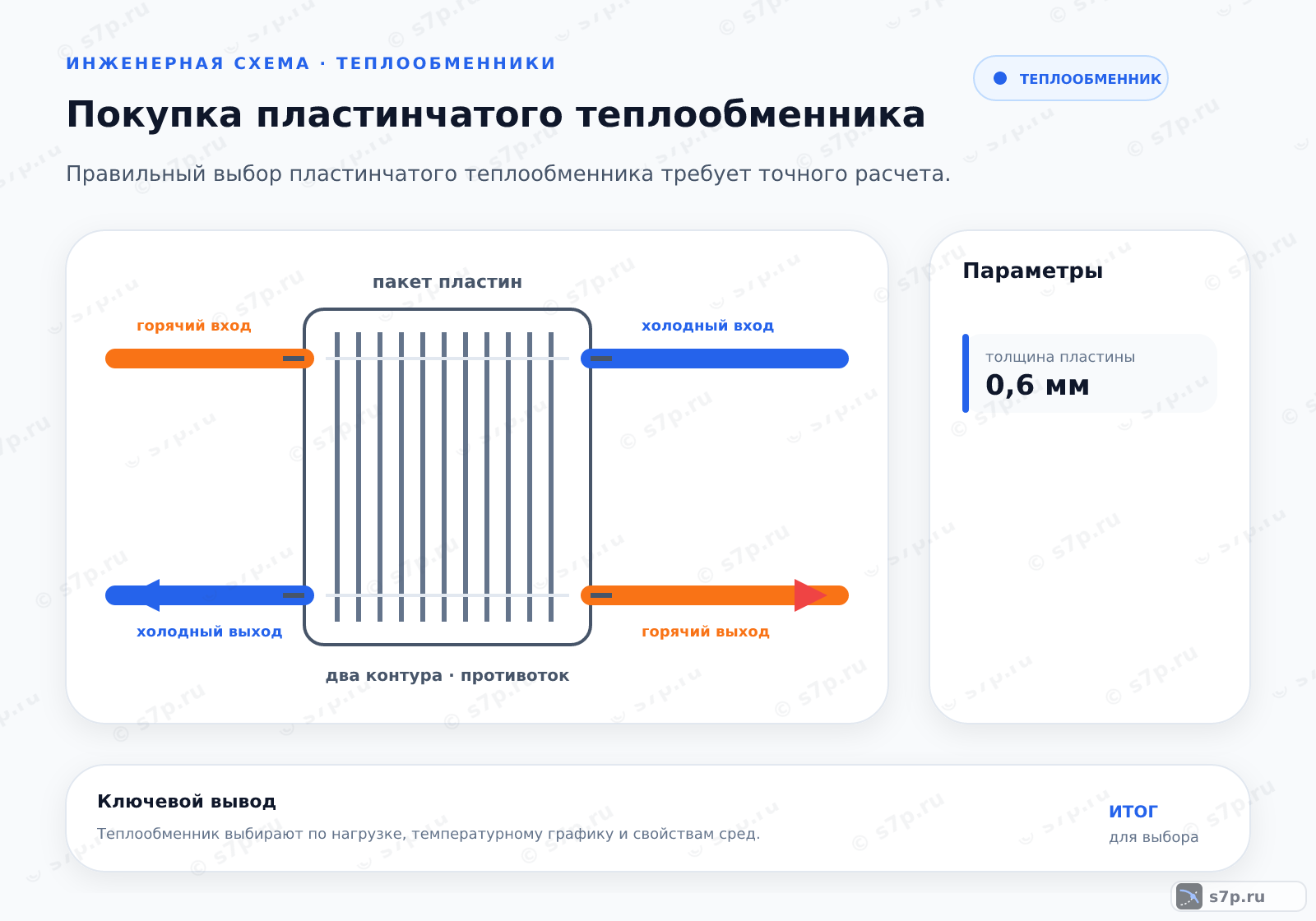

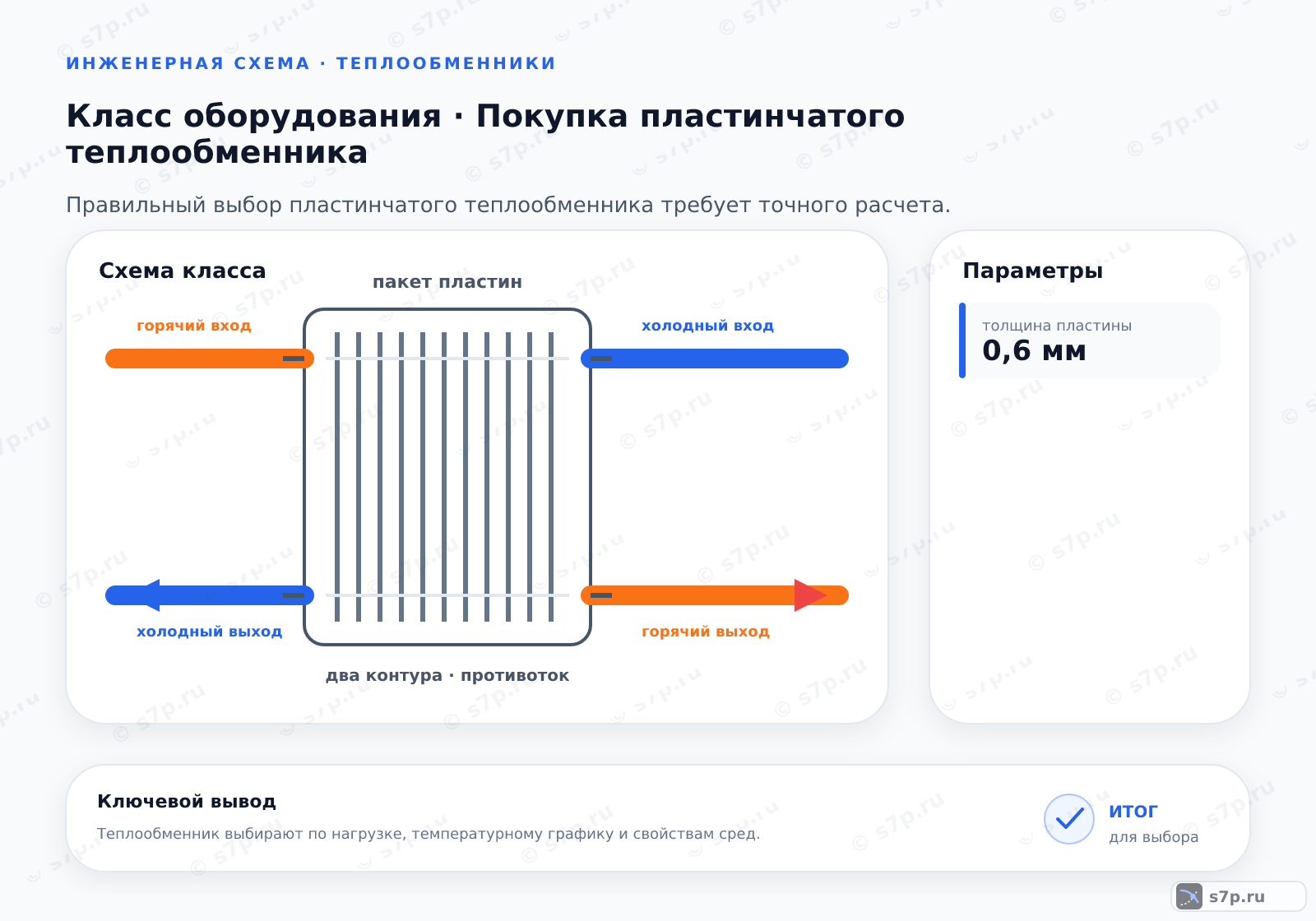

В рабочей схеме два потока идут по раздельным каналам и обмениваются теплом через пластины. Противоток повышает средний температурный напор, но эффект зависит от расходов, температур и сопротивления. Патрубки подключают по схеме производителя, чтобы не поменять направление проходов.
Точки измерения размещают на входе и выходе каждой стороны. По разнице температур оценивают передачу тепла, по перепаду давления — состояние каналов и обвязки. При выборе места учитывают демонтаж рамы, доступ к уплотнениям и возможность очистки без снятия соседних труб.
5. Виды и разновидности
Паяный тип применяют для малых мощностей, разборный — для больших, а полусварной вариант рассматривают для агрессивных сред. Это исходное разделение не отменяет проверки давления, температуры, материала и режима очистки. Геометрия каналов и способ соединения определяют ремонтопригодность.
При сравнении смотрят на площадь, сопротивление, толщину пластин и совместимость уплотнений. Титан повышает стойкость в подходящих агрессивных средах, но его применимость подтверждают по составу потока и паспорту. Выбранный тип должен совпадать с местом монтажа и способом обслуживания.
| Значение | Источник |
|---|---|
| паяный тип для малых мощностей | инженерная практика; сверить по паспорту |
| разборный тип для больших мощностей | инженерная практика; сверить по паспорту |
| полусварной тип для агрессивных сред | инженерная практика; сверить по паспорту |
Принцип работы
Теплоноситель входит через верхний патрубок, проходит через каналы между пластинами, отдавая тепло, и выходит через нижний. Второй теплоноситель движется в противоположном направлении через соседние каналы.
Виды конструкций
Существуют паяный тип для малых мощностей и разборный тип для больших мощностей.
Влияние параметров
Повышение скорости потока увеличивает теплоотдачу, а использование титана продлевает срок службы.
Как правильно выбрать тип пластинчатого теплообменника в зависимости от мощности системы?
6. На что влияет и зачем нужно
Рост скорости потока обычно усиливает теплоотдачу, но увеличивает гидравлическое сопротивление. Поэтому режим проверяют по насосу и допустимому перепаду давления. Регулярная очистка удаляет отложения с пластин, однако состав промывки выбирают по металлу и материалу уплотнений.
Титан рассматривают там, где его коррозионная стойкость соответствует среде. Он не компенсирует неправильный расход или несовместимую обвязку. После обслуживания контролируют температуру, давление, герметичность и равномерность стяжки рамы, чтобы отличить загрязнение от механической неисправности.
7. Частые ошибки и на что смотреть
Превышение паспортного давления нагружает пластины, раму и соединения. Кавитация и резкие изменения расхода ухудшают устойчивость потока, поэтому до пуска проверяют заполнение, насос и положение арматуры. Повреждённые уплотнения дают течь даже при подходящей тепловой мощности.
При покупке не заменяют материал или толщину пластины по внешнему сходству. Сверяют рабочие температуры, давление, сопротивление, патрубки и химическую совместимость. После монтажа осматривают стыки и проверяют режим обеих сторон, не маскируя течь изменением настройки насоса.
Частые вопросы
Какие сведения собрать до покупки пластинчатого аппарата?
Фиксируют тепловую нагрузку, расходы, температуры входа и выхода, рабочее давление, допустимое сопротивление и свойства обеих сред. Затем уточняют материал пластин, уплотнений, патрубки, место для рамы и способ очистки. По одному присоединительному размеру модель не выбирают: итог сверяют с расчётом и паспортом производителя.
Чем паяный вариант отличается от разборного при эксплуатации?
Паяный аппарат компактен и не имеет обычного пакета прокладок, но его нельзя разобрать для механической очистки. Разборный вариант требует места для раскрытия рамы, зато позволяет осмотреть пластины и заменить уплотнения. Паяный тип в исходных материалах относится к малым мощностям, разборный — к большим; режим подтверждают паспортом.
Почему при росте скорости увеличивается сопротивление каналов?
Более быстрый поток сильнее взаимодействует с рельефом пластин и стенками каналов, поэтому теплоотдача растёт вместе с потерями давления. Насос должен сохранять нужный расход при новом сопротивлении. Если запас по напору отсутствует, повышение скорости ухудшит режим, даже когда температура выхода временно увеличится.
Как выбрать материал пластин для агрессивной среды?
Материал сопоставляют с химическим составом, температурой, давлением и режимом очистки. Титан рассматривают при требуемой стойкости, но его пригодность подтверждают для конкретной среды и уплотнений. Полусварное исполнение может упростить работу с агрессивным потоком, однако каналы, патрубки и доступ к обслуживанию проверяют отдельно.
Что проверить, если новый аппарат плохо передаёт тепло?
Сначала проверяют направление потоков, расход, температуры на входе и выходе, заполнение и наличие воздуха. Затем сравнивают сопротивление, состояние фильтра, загрязнение пластин и равномерность стяжки рамы. Неподходящая схема подключения может имитировать недостаточную площадь, поэтому замену аппарата не начинают без проверки обвязки.
Как обслуживать пакет, чтобы не повредить уплотнения?
Контур отключают, сбрасывают давление и сливают среду. Пластины снимают в сохранённом порядке, канавки очищают совместимым составом, а прокладки осматривают и заменяют при повреждении. Раму стягивают равномерно по паспорту. После заполнения проверяют стыки, температуру и перепад давления до возврата к обычной нагрузке.
