Теплообменник обеспечивает передачу тепловой энергии от продуктов сгорания газа к воде для систем отопления и горячего водоснабжения. Удаление накипи восстанавливает КПД котла до паспортного значения.
данные обновлены 2026-10-21 ·
1. Назначение теплообменника и его контуры в газовом котле
Теплообменник передаёт тепло от продуктов сгорания воде отопления или горячего водоснабжения и не допускает смешивания этих потоков. Узел работает внутри котла, поэтому его состояние связано с горелкой, циркуляцией, дымовым трактом и качеством воды.
При осмотре сначала определяют назначение контура и конструкцию узла. Первичный вариант из исходных материалов выполнен как трубчатый, вторичный — как пластинчатый; различие влияет на доступ к очистке, чувствительность к отложениям и порядок проверки соединений.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы

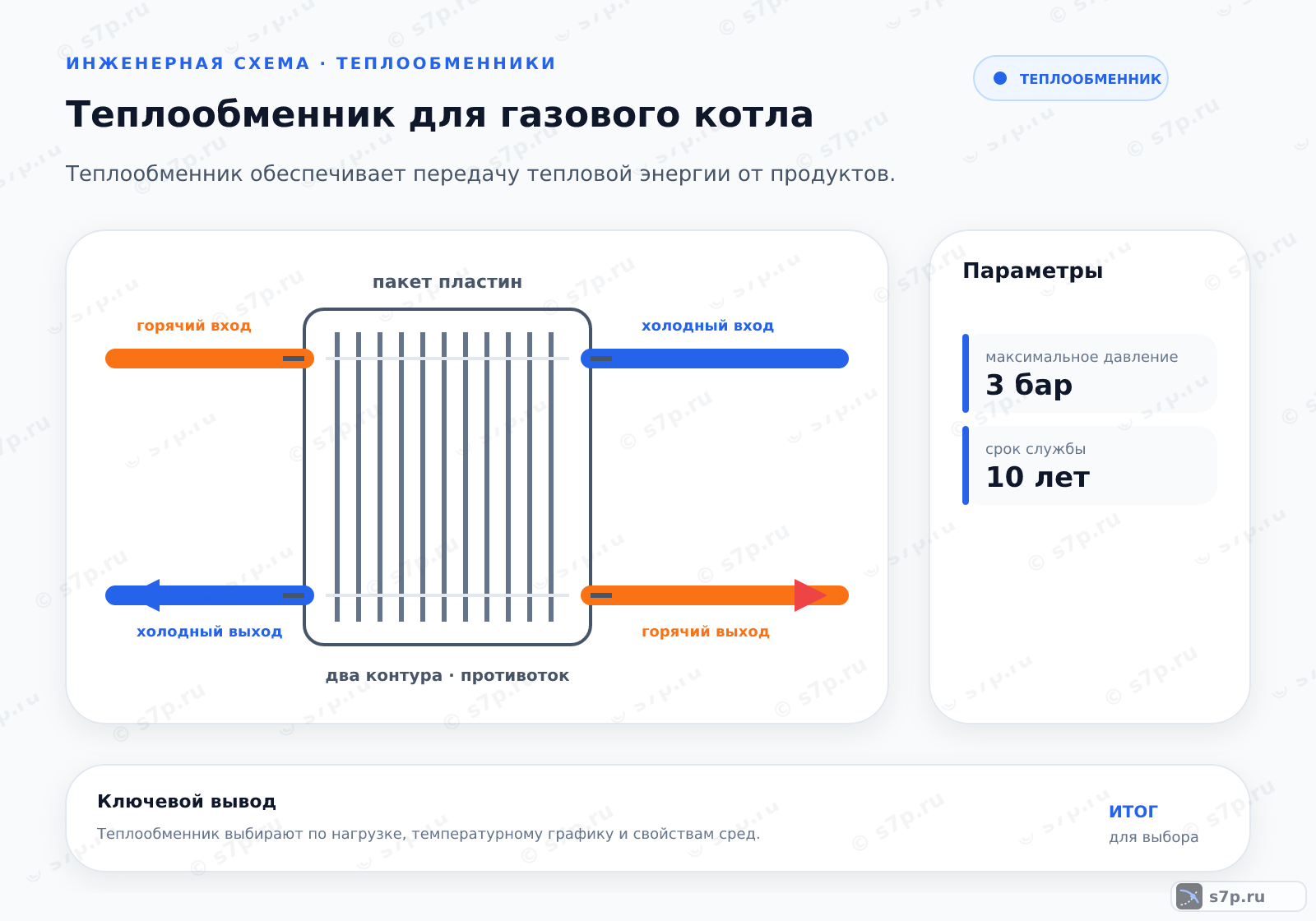

Продукты сгорания нагревают поверхность первичного узла, а вода проходит по отделённому каналу и уносит тепло в контур отопления. В исполнении с вторичным аппаратом передача к воде ГВС происходит через пластинчатый пакет, где среды остаются разделёнными.
Перед обслуживанием котёл отключают от электричества и газа, затем сливают воду и освобождают доступ к трубам и креплениям. После очистки или замены устанавливают исправные прокладки, заполняют систему и проверяют герметичность до возврата котла в работу.
- Шаг 1Отключите котел от электричества и газа.
- Шаг 2Слейте воду из системы отопления и котла.
- Шаг 3Демонтируйте кожух и отсоедините трубы подачи и обратки.
- Шаг 4Выкрутите крепежные болты и извлеките узел.
- Шаг 5Промойте теплообменник кислотным раствором или замените новым.
- Шаг 6Установите новые прокладки и соберите узел в обратном порядке.
- Шаг 7Заполните систему водой, проверьте герметичность и запустите котел.

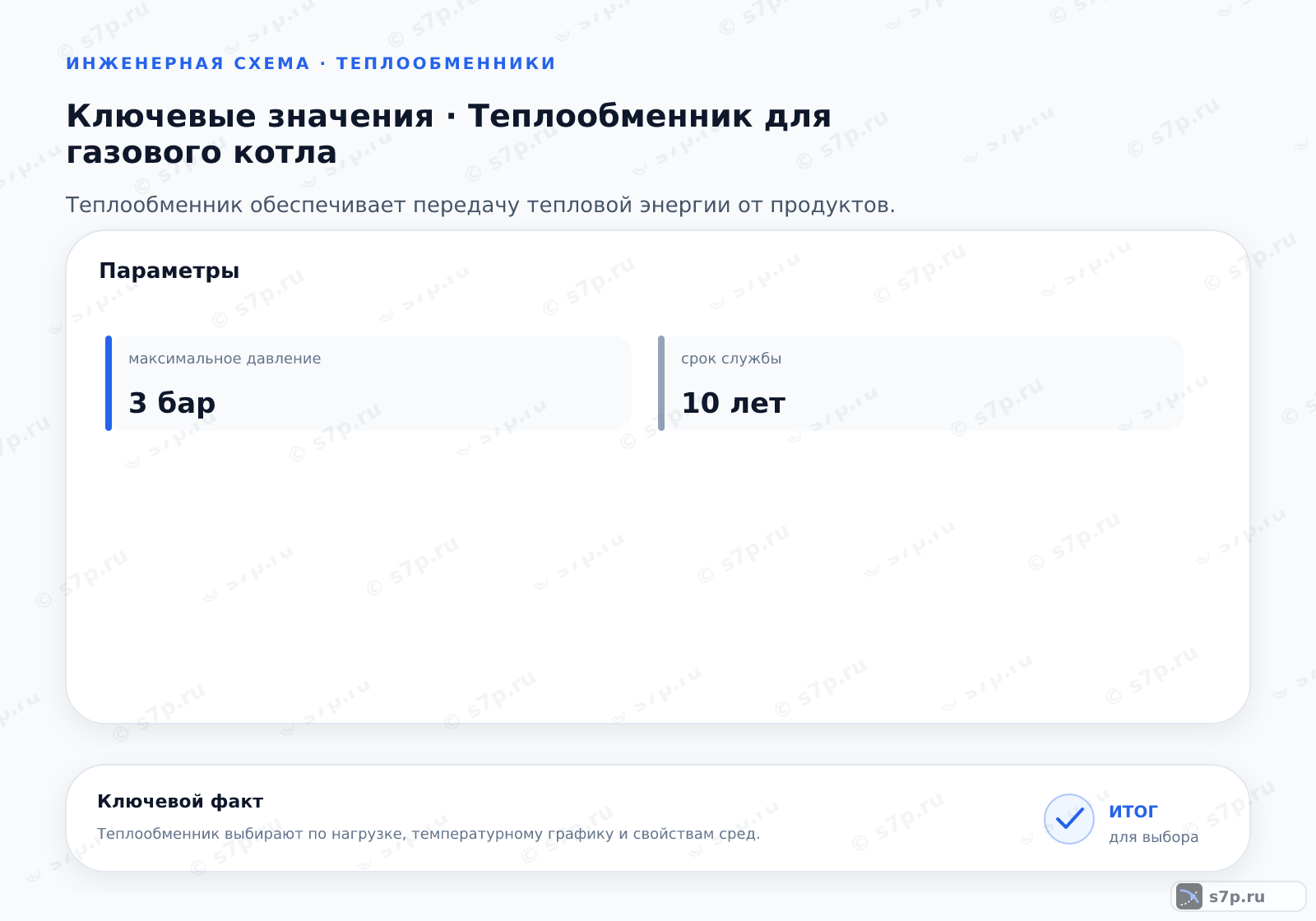

3. Ключевые параметры
Для проверки сопоставляют толщину стенки или пластины, максимальное давление, температуру перегрева, производительность ГВС и гидравлическое сопротивление. Срок службы из таблицы относится к паспортному ориентиру и не отменяет оценки накипи, коррозии и режима горения.
Параметры рассматривают как связку. Теплопередача зависит от чистоты поверхности и циркуляции, а допустимое давление — от корпуса, соединений и состояния прокладок. Перед заменой сверяют модель котла, расположение патрубков, материал узла и фактическое давление заполненной системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стенки трубы | 0.5 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура перегрева | 110 °C | °C | инженерная практика; сверить по паспорту |
| Производительность ГВС | 10 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 0.1 бар | бар | инженерная практика; сверить по паспорту |
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |

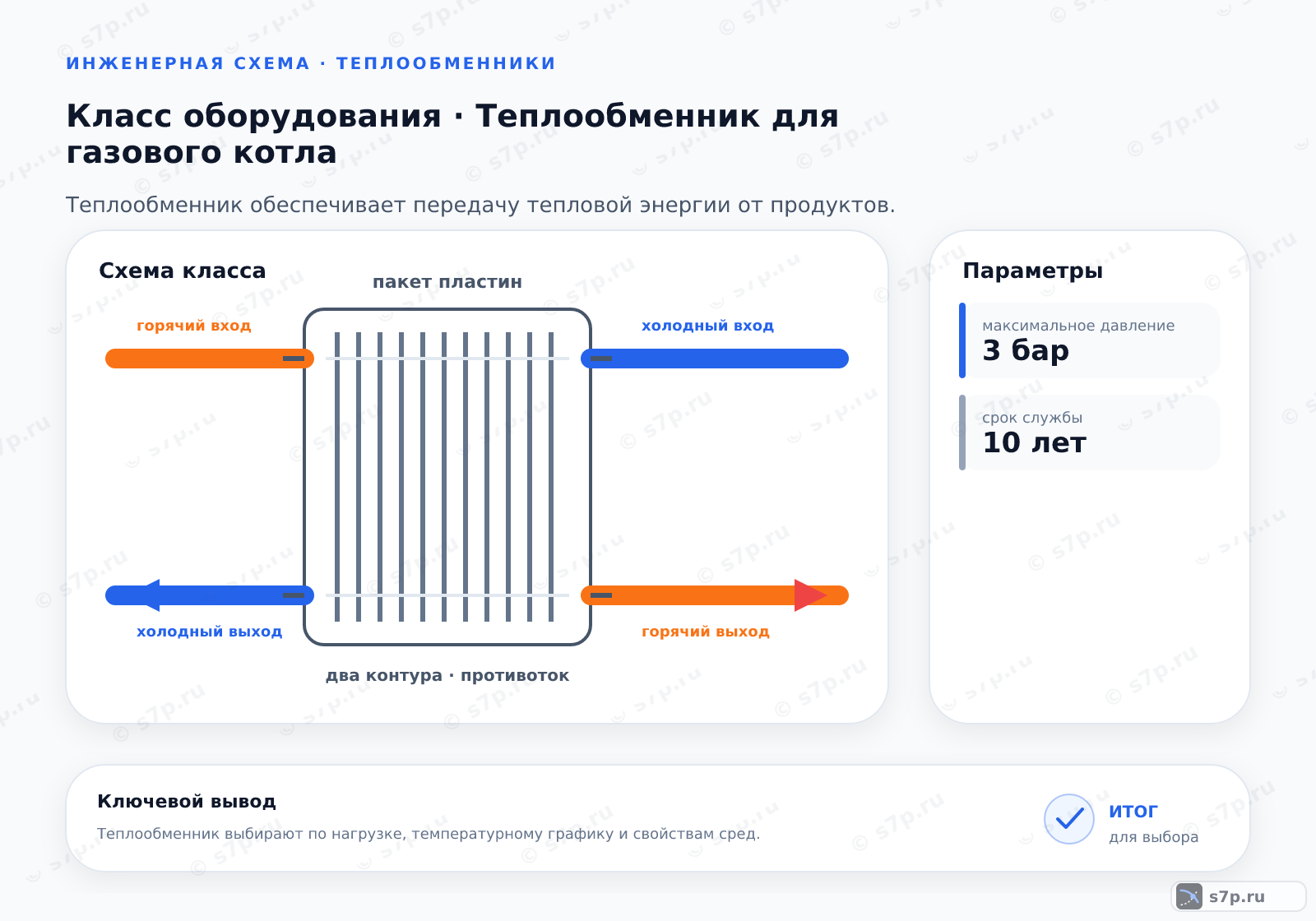

4. Схема передачи тепла от горения к водяному контуру
В рабочей схеме энергия движется от горения к металлической поверхности, затем к воде отопления или ГВС. Газовый поток и вода разделены стенкой теплообменника; нарушение герметичности меняет безопасный режим и требует остановки котла.
Точки контроля выбирают на входе и выходе водяного контура, а состояние поверхности связывают с температурой, расходом и сопротивлением. При слабом нагреве проверяют не только аппарат, но и насос, фильтры, воздух в системе и работу горелки.
5. Виды и разновидности
Первичный трубчатый теплообменник работает рядом с камерой сгорания и принимает высокую тепловую нагрузку. Вторичный пластинчатый быстрее передаёт тепло воде ГВС в компактном узле. Двойное медное исполнение объединяет раздельные проходы, а нержавеющая сталь повышает устойчивость к коррозии.
Сравнение начинают с контура, давления, температуры и качества воды, затем смотрят на материал и доступность очистки. Узел, подходящий по присоединениям, может не совпасть по тепловой нагрузке или сопротивлению. Поэтому маркировку и паспорт сверяют с фактической схемой котла.
| Значение | Источник |
|---|---|
| Первичный трубчатый теплообменник: высокая надежность, устойчивость к накипи. | инженерная практика; сверить по паспорту |
| Вторичный пластинчатый теплообменник: компактность, быстрый нагрев воды. | инженерная практика; сверить по паспорту |
| Двойной медный теплообменник: высокая теплоотдача, долговечность. | инженерная практика; сверить по паспорту |
| Нержавеющий стальной теплообменник: устойчивость к коррозии, низкая цена. | инженерная практика; сверить по паспорту |
Принцип работы
Теплообменник передает тепло от продуктов сгорания газа воде, не допуская их смешивания.
Виды теплообменников
Первичный теплообменник имеет трубчатую конструкцию, а вторичный — пластинчатую.
Ограничения по давлению
Превышение давления свыше 3 бар может привести к разрыву теплообменника.
Какой тип теплообменника характеризуется пластинчатой конструкцией и быстрым нагревом воды?
6. На что влияет и зачем нужно
Состояние теплообменника отражается на нагреве воды, циркуляции и нагрузке на котёл в системе. Умягчение снижает риск накипи, но ресурс зависит также от коррозии, температуры, режима горения, материала узла и качества монтажа.
Накипь уменьшает проход и ухудшает передачу тепла, а коррозия ослабляет поверхность и соединения. Умягчение воды снижает поступление солей, но не заменяет очистку фильтров и контроль циркуляции. При оценке состояния смотрят на нагрев, расход, шум и признаки течи.
После ремонта результат проверяют по герметичности и устойчивости температуры, а не только по запуску горелки. Если нагрев остаётся слабым, исключают воздух, насос, клапаны и загрязнение водяного контура. Материал замены сопоставляют с водой, давлением, температурой и паспортом котла.
7. Частые ошибки и на что смотреть
Протекающий теплообменник нельзя оставлять в работе. Очистку проводят составом, совместимым с металлом и прокладками, а давление и температуру сопоставляют с паспортом. Перед пуском проверяют соединения, заполнение контура и отсутствие воды в корпусе котла.
Опасный порядок ремонта начинается с попытки промыть узел неподходящей кислотой или запустить котёл до проверки стыков. Агрессивный состав повреждает металл и прокладки, а превышение давления создаёт риск разрушения. Перед работой перекрывают энергоносители, сливают воду и освобождают аппарат от давления.
После сборки проверяют направление труб, посадку прокладок, заполнение и удаление воздуха. При течи, перегреве, шуме или слабом расходе котёл останавливают и ищут причину в узле и обвязке. Настройкой горелки нельзя скрывать неисправность циркуляции или загрязнение.
Частые вопросы
Как различить первичный и вторичный теплообменник?
Первичный трубчатый узел получает тепло от продуктов сгорания и передаёт его воде отопления. Вторичный пластинчатый аппарат работает с водой ГВС и отделяет её канал от отопительного. Двойной медный вариант совмещает раздельные проходы в общем исполнении, а стальной устойчив к коррозии. Для диагностики сначала определяют, какой контур потерял нагрев.
Когда достаточно промывки, а когда нужна замена?
Промывку рассматривают при отложениях, снижении расхода и ухудшении нагрева, если корпус и каналы сохраняют герметичность. Замена нужна при повреждении, течи, недопустимой коррозии или невозможности восстановить проход совместимым раствором. Перед решением проверяют фильтры, насос, клапаны и режим горелки, чтобы не приписать неисправность теплообменнику.
Почему кислоту нельзя применять к алюминию?
Кислотный состав может вступить в реакцию с алюминием, повредить поверхность и ослабить соединения. Он также способен разрушить неподходящие прокладки и попасть в контур. Средство выбирают по материалу и инструкции изготовителя, а давление промывки ограничивают паспортом. После процедуры удаляют остатки раствора и проверяют герметичность заполненной системы.
Как накипь влияет на температуру металла?
Отложения образуют слой между нагретой поверхностью и водой, уменьшают проход и ухудшают отвод тепла. Металл нагревается сильнее, а расход и производительность ГВС могут снижаться. При таких признаках проверяют воду, фильтры, насос и состояние каналов. Очистку выполняют подходящим составом, затем оценивают температуру, расход и герметичность.
Что проверить после ремонта теплообменника?
Проверяют правильность подключения труб, посадку новых или исправных прокладок, заполнение и удаление воздуха. Затем осматривают стыки при рабочем давлении и сравнивают нагрев с обычным режимом. Если есть течь, шум, слабый расход или перегрев, котёл останавливают. Не следует скрывать проблему изменением настройки горелки до диагностики.
Зачем использовать умягчённую воду?
Умягчённая вода содержит меньше солей, которые оседают в каналах и образуют накипь. Это помогает сохранить проход и снизить скорость ухудшения теплообмена, но не заменяет контроль фильтра, давления и режима котла. Водоподготовку выбирают по качеству воды и материалу аппарата, а совместимость подтверждают документацией системы.
