Теплообменник для серной кислоты выбирают по концентрации, температуре, давлению, скорости потока и совместимости материалов с кислотой и теплоносителем. Кожухотрубная схема размещает кислоту в трубном пространстве, а теплоноситель в кожуховом, сохраняя разделение контуров. Расчёт связывает тепловую нагрузку, температурный напор, коэффициент теплопередачи, гидравлику и возможность очистки, после чего проверяют герметичность, уплотнения, патрубки, безопасный слив и паспортные пределы аппарата.
данные обновлены 2026-10-21 ·
1. Как подобрать Теплообменник для серной кислоты: схема движения и материалы: суть

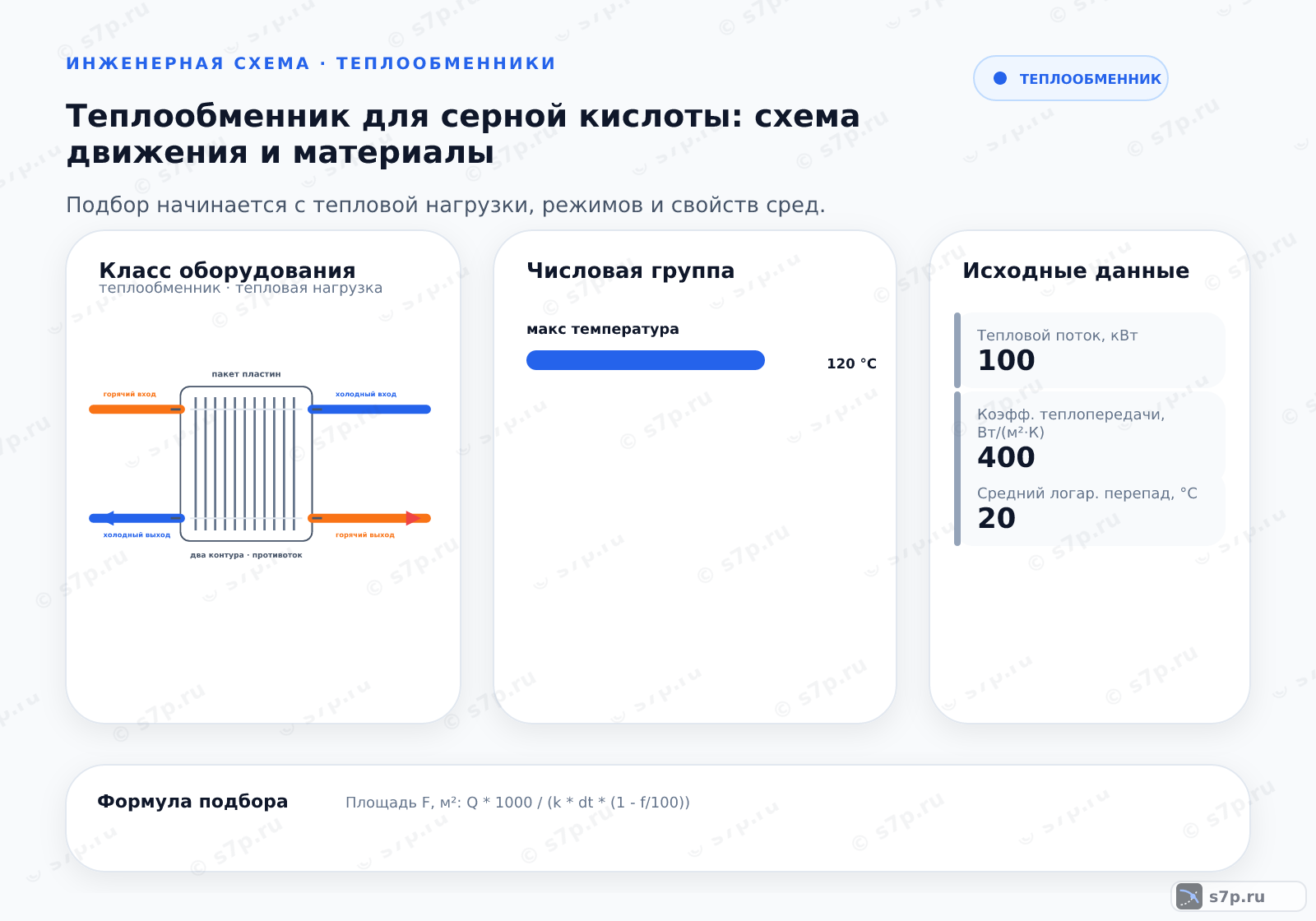

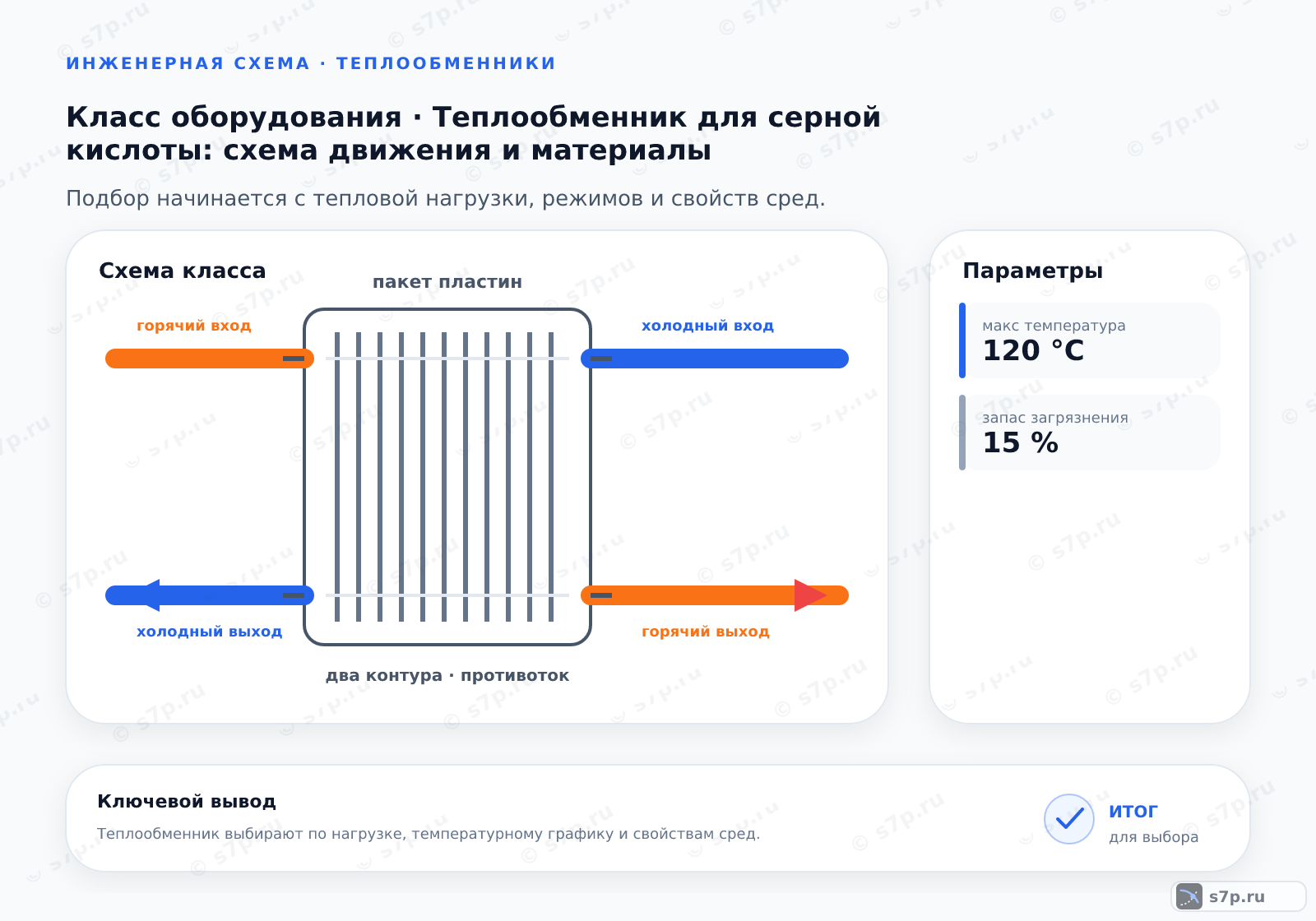

Теплообменник для серной кислоты выбирают по концентрации, температуре, давлению и скорости потока кислоты, а затем проверяют совместимость материалов с теплоносителем. Схема движения определяет, какие поверхности контактируют с кислотой и где размещаются точки контроля. Кожухотрубное исполнение из исходной инфографики предусматривает кислоту в трубном пространстве, а теплоноситель — в кожуховом.
При компоновке исключают застойные участки и обеспечивают доступ к очистке. Контур кислоты отделяют от контура теплоносителя, контролируют герметичность и предусматривают безопасный слив. Контакт кислоты с большим количеством воды без охлаждения недопустим из-за выделения тепла; обслуживание требует защиты кожи и органов дыхания.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
Расчёт начинают с тепловой нагрузки, входной и выходной температур, коэффициента теплопередачи и среднего температурного напора. Для кислоты эти величины нельзя рассматривать без концентрации и рабочего давления: изменение состава влияет на коррозионную стойкость, вязкость и допустимую скорость движения.
Калькулятор помогает оценить требуемую поверхность, но не выбирает материал автоматически. После расчёта проверяют каналы, уплотнения, патрубки, возможность промывки и пределы давления. Рабочую температуру сопоставляют с паспортом аппарата; величину из расчёта не переносят на другой режим без повторной проверки.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Исходная таблица содержит концентрацию кислоты, температуры входа и выхода, рабочее давление, скорость потока и коэффициент теплопередачи. Такой набор связывает тепловой расчёт с гидравликой и свойствами среды. Пропуск любого поля может привести к выбору поверхности, которая передаёт тепло, но не выдерживает режим эксплуатации.
Показания заносят для одного и того же рабочего состояния, затем сверяют с паспортом и технологическим заданием. Отдельно фиксируют материал труб или пластин, уплотнения, направление потока и возможность удаления отложений. Испытание и пуск проводят только после проверки герметичности и защитных процедур.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Концентрация кислоты | 93 % | % | Инженерная практика |
| Температура входа | 100 °C | °C | Инженерная практика |
| Температура выхода | 60 °C | °C | Инженерная практика |
| Давление рабочее | 0.6 МПа | МПа | Инженерная практика |
| Скорость потока | 1.2 м/с | м/с | Инженерная практика |
| Коэффициент теплопередачи | 400 Вт/(м²·К) | Вт/(м²·К) | Инженерная практика |
4. Диаграмма зависимости

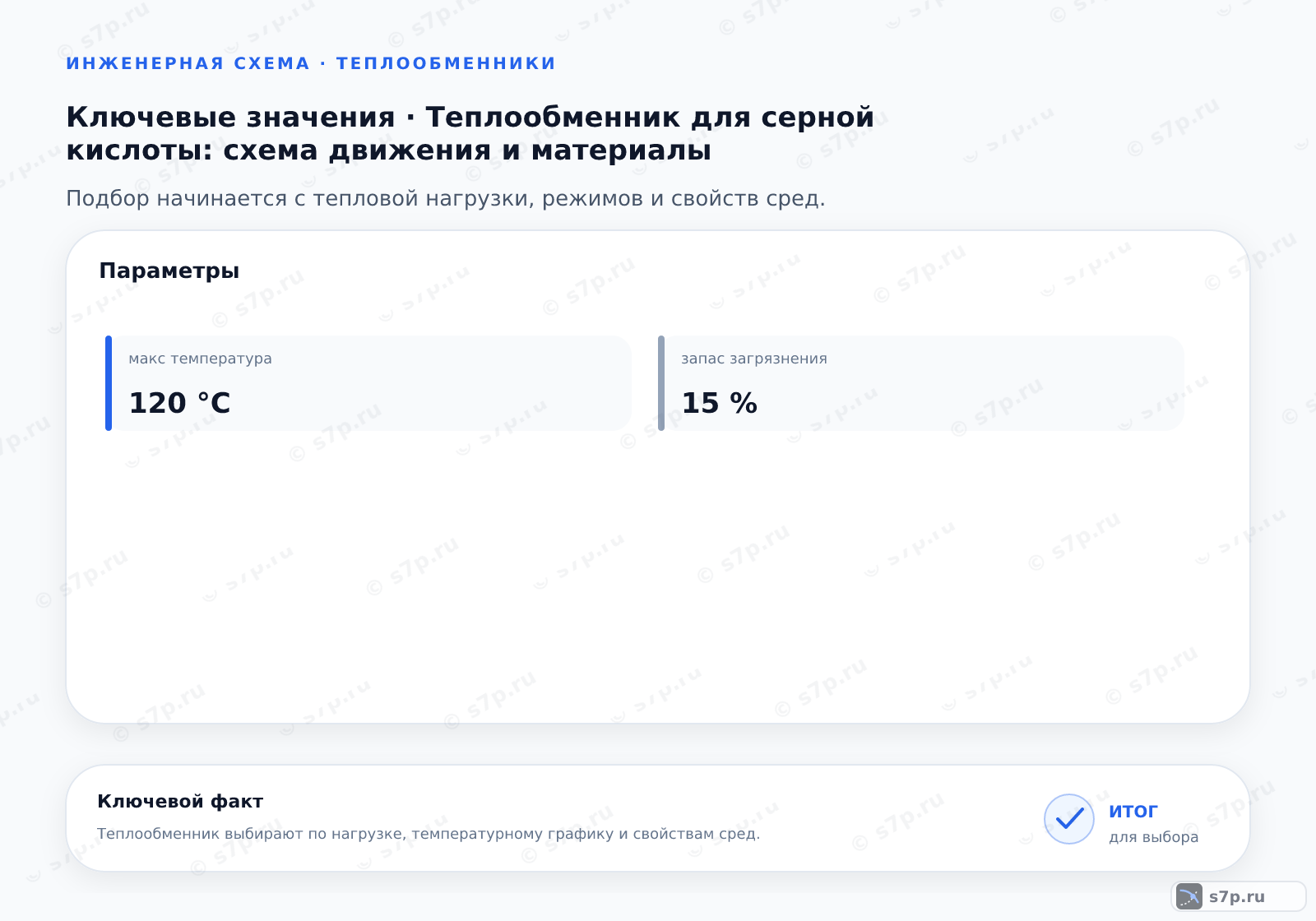

На диаграмме удобно видеть, как тепловая нагрузка и температурный напор влияют на площадь аппарата, а загрязнение уменьшает доступную теплопередачу. Для исходной темы указан запас загрязнения 15 процентов; это значение относится к приведённому расчётному примеру и не заменяет оценку конкретной кислоты.
Изменение скорости потока одновременно сказывается на теплопередаче и перепаде давления. Поэтому точку на графике рассматривают вместе с рабочим давлением, концентрацией и допустимым сопротивлением контура. После чтения зависимости проверяют материал и способ очистки, иначе графический результат будет оторван от химического режима.
5. Типичные ошибки подбора
Застой в трубах создаёт участок с иным составом и температурой, поэтому локальная коррозия может развиваться даже при приемлемом среднем режиме. Перед изменением расхода осматривают соединения, проверяют направление движения и убеждаются, что арматура не оставила закрытый карман.
Рост перепада давления указывает на отложения или изменение прохода, но сам по себе не определяет причину. Его сопоставляют с температурой, скоростью и концентрацией кислоты, после чего выбирают очистку, совместимую с материалом. При течи или резком нагреве работу прекращают и сначала устраняют опасное состояние.
Частые вопросы
Как распределить кислоту и теплоноситель по сторонам аппарата?
В исходной схеме серную кислоту проводят по трубному пространству кожухотрубного аппарата, а теплоноситель — по кожуховому. Такое разделение облегчает контроль материала и герметичности каждой стороны. Перед пуском сверяют направление, патрубки, точки слива и доступ к очистке, чтобы кислота не задерживалась в закрытом участке.
Какие свойства кислоты влияют на выбор теплообменника?
Фиксируют концентрацию, температуру входа и выхода, давление и скорость потока, затем добавляют материал аппарата и уплотнений. Эти величины связаны с коррозией, вязкостью, теплопередачей и перепадом давления. Выбор по температуре без концентрации ненадёжен: одинаковый нагрев может требовать другого исполнения при изменении состава среды.
Почему смешивание кислоты с водой требует охлаждения?
Контакт серной кислоты с большим количеством воды сопровождается выделением тепла. Если тепло не отводится, температура и скорость реакции растут, а материал и уплотнения получают дополнительную нагрузку. Поэтому при обслуживании контролируют порядок заполнения, исключают случайный приток воды и используют защиту кожи и органов дыхания.
Как отличить отложения от локальной коррозии?
Рост перепада давления указывает на уменьшение прохода и может быть связан с отложениями, но не доказывает их наличие. Локальную коррозию ищут по состоянию поверхности, соединений и застойных участков. Сопоставляют давление, температуры, скорость и концентрацию, затем выбирают очистку, совместимую с материалом, или ремонт повреждённой зоны.
Как проверить совместимость материалов и уплотнений?
Материал каждой поверхности сопоставляют с концентрацией кислоты, температурой, давлением и теплоносителем. Для уплотнений отдельно проверяют химическую стойкость и режим очистки. Паспорт должен подтверждать работу именно с этим составом, а не только общий класс аппарата. После сборки выполняют проверку герметичности до подачи рабочего потока.
Что проверить после очистки кислотного контура?
Проверяют, что моющий состав полностью удалён, проход свободен, соединения герметичны, а направление потоков восстановлено. Затем сравнивают температуру и перепад давления с рабочим состоянием. При остаточном нагреве, течи или резком сопротивлении пуск прекращают: причина может быть в коррозии, отложениях, закрытой арматуре или ошибке подключения.
