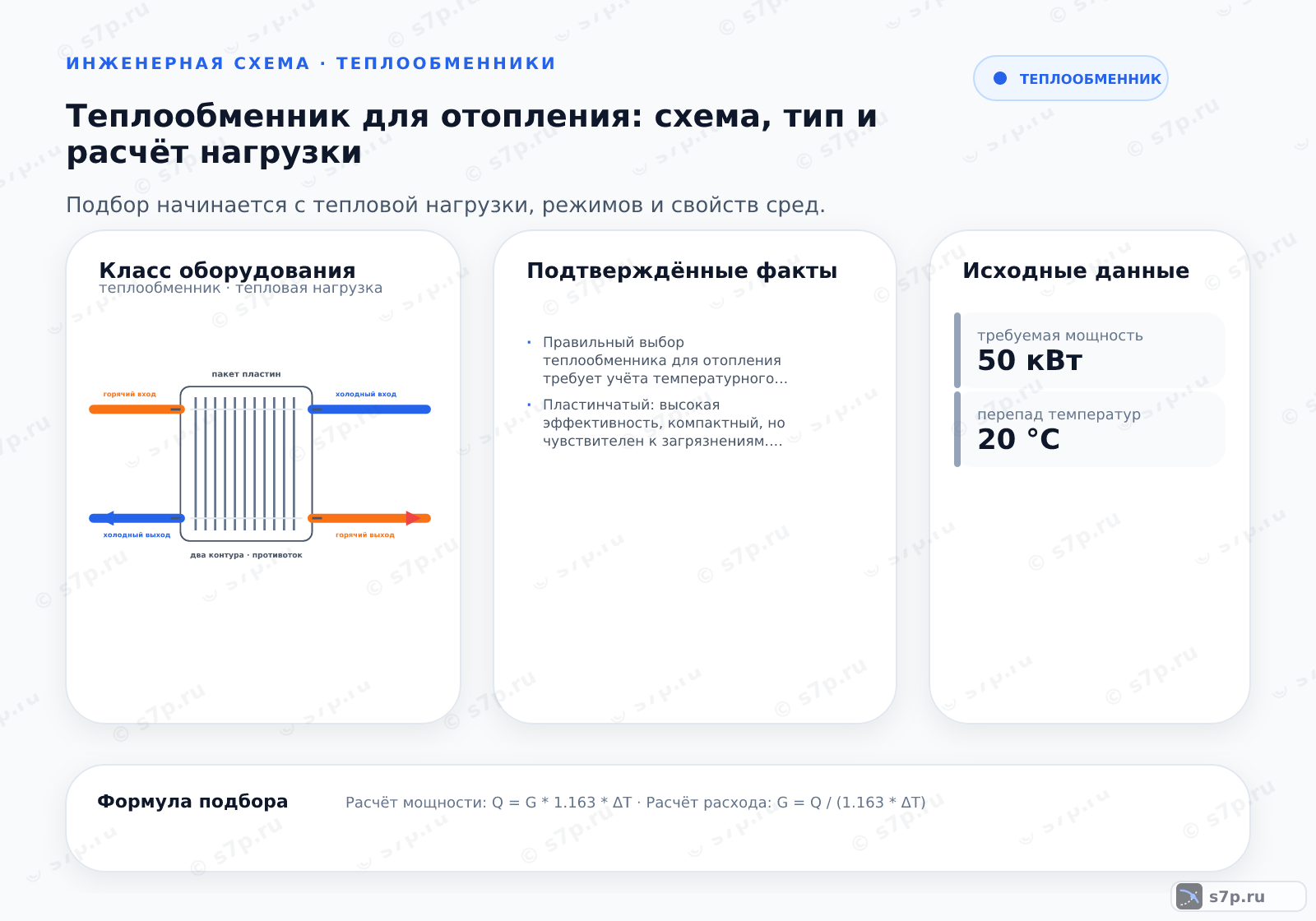

Для отопления теплообменник подбирают по температурному графику, мощности, расходу, перепаду давления и возможности промывки. Схема подключения определяет направление потоков и рабочую точку, а расчёт связывает температуры подачи и обратки, расход, давление и требуемую нагрузку с насосом, фильтрацией, материалом пластин и уплотнений. После подбора сопоставляют паспорт, присоединения, доступ к очистке и фактические показания температуры и сопротивления.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Теплообменник для отопления: схема, тип и расчёт нагрузки: суть

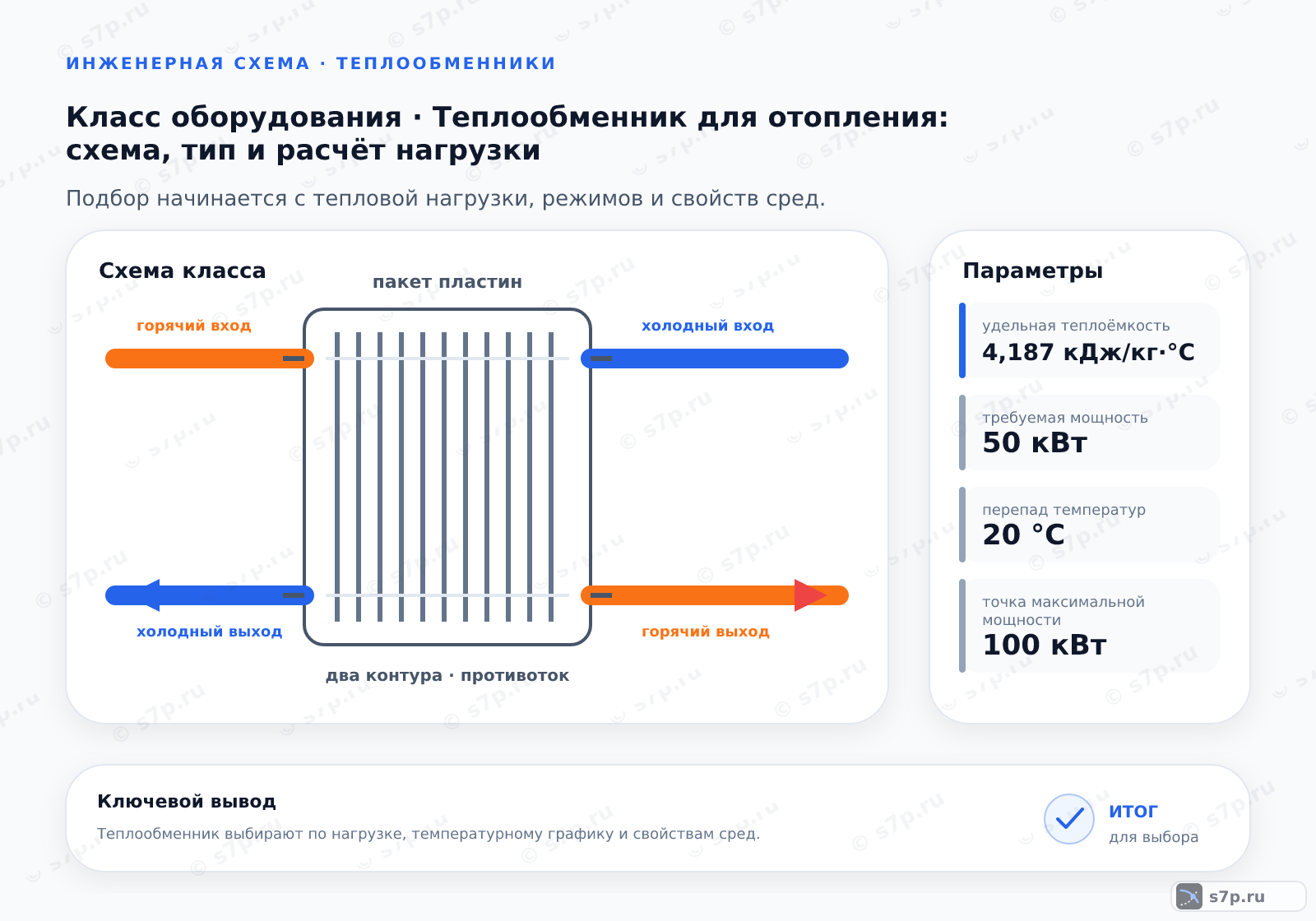

Для отопления теплообменник подбирают по температурному графику, требуемой мощности, расходу теплоносителя, перепаду давления и возможности промывки. Схема подключения определяет направление потоков и доступную рабочую точку. Давление и температура проверяются по паспорту, а не по одному размеру патрубка.
Пластинчатая конструкция удобна для обслуживания, если к пакету и фильтру есть доступ. При выборе учитывают качество теплоносителя, загрязнение, материал пластин и уплотнений. Требуемая мощность должна совпадать с расходом и температурным графиком обеих сторон, иначе регулировка не исправит ошибку расчёта.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
В расчёт передают температуры подачи и обратки, расход теплоносителя, рабочее давление, требуемую мощность и перепад температур. Эти параметры связывают тепловую нагрузку с циркуляцией и сопротивлением. Пропуск расхода или давления может привести к аппарату, который передаёт тепло, но не вписывается в гидравлическую схему.
После расчёта проверяют паспорт, материал, тип уплотнений, присоединения и возможность очистки. Рабочую точку сопоставляют с насосом и фильтрацией. Если загрязнение увеличивает перепад давления, сначала восстанавливают проходное сечение, а затем повторно оценивают мощность и температуру.
3. Исходные данные для расчёта
Таблица содержит температуры подачи и обратки, расход теплоносителя, рабочее давление, требуемую мощность и перепад температур. Температуры задают режим, расход — циркуляцию, давление — механическое ограничение, а мощность и перепад связывают тепловую задачу с площадью передачи тепла.
Исходные значения сверяют с проектной схемой и паспортом оборудования. Для каждой стороны уточняют среду, фильтрацию и доступ к промывке. Если после запуска расход или температура отличаются от расчётных, проверяют арматуру, насос, воздух и загрязнение до изменения настроек.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 75 °C | °C | инженерная практика; сверить по паспорту |
| Температура обратки | 55 °C | °C | инженерная практика; сверить по паспорту |
| Расход теплоносителя | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Рабочее давление | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Требуемая мощность | 50 кВт | кВт | инженерная практика; сверить по паспорту |
| Перепад температур | 20 °C | °C | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма показывает зависимость тепловой нагрузки от температур подачи и обратки, расхода и перепада температур. При изменении расхода меняются сопротивление и передача тепла, поэтому график читают вместе с рабочим давлением и возможностями насоса.
Графическая точка не подтверждает совместимость уплотнений и доступность промывки. Эти условия проверяют по паспорту и схеме. Если рост перепада давления связан с загрязнением, расчётный результат восстанавливают после очистки, а не считают новую настройку постоянным решением.
5. Типичные ошибки подбора
Рост перепада давления указывает на загрязнение или изменение расхода, поэтому проверяют фильтр и необходимость промывки. Теплообменник не эксплуатируют без фильтрации: механические примеси повреждают пластины и меняют проходное сечение. Перед разборкой аппарат изолируют, сбрасывают давление и фиксируют показания обеих сторон.
Не превышают паспортное давление и не используют пластинчатый аппарат при температуре выше допустимой для его уплотнений. После очистки проверяют стяжку, герметичность, направление потоков и работу насоса. Если температура не восстанавливается, отделяют гидравлическую причину от недостатка площади или ошибки температурного графика.
Частые вопросы
Какие данные нужны для расчёта отопительного аппарата?
Фиксируют температуры подачи и обратки, расход теплоносителя, рабочее давление, требуемую мощность и перепад температур. Дополнительно уточняют схему потоков, материал, уплотнения, качество среды и возможность промывки. Эти параметры связывают тепловую нагрузку с сопротивлением и насосом, поэтому пропуск расхода или давления делает подбор неполным.
Как понять, что теплообменник загрязнён?
Признаки загрязнения проявляются как рост перепада давления, снижение расхода и ухудшение температуры на выходе. Сначала проверяют фильтр, арматуру, наличие воздуха и фактическую рабочую точку насоса. Затем оценивают состояние каналов и необходимость промывки. После очистки сравнивают параметры с исходным графиком, чтобы отличить загрязнение от недостатка площади или ошибки расчёта.
Что сравнить при выборе между двумя моделями?
Сравнивают мощность при заданном графике, расход, перепад давления, допустимую температуру и давление, материалы, тип уплотнений и доступ к очистке. Более высокая мощность не компенсирует чрезмерное сопротивление или несовместимый материал. Обе модели проверяют по паспортам и согласуют с насосом, фильтрацией и реальным направлением потоков.
Почему фильтр нужен до входа в аппарат?
Механические примеси попадают в каналы, повреждают пластины и уменьшают проходное сечение. Фильтр задерживает часть загрязнений и помогает сохранить расчётный расход, но сам требует осмотра и очистки. При отсутствии фильтра перепад давления растёт быстрее, а промывка становится частью устранения причины, а не только плановой операцией.
Можно ли эксплуатировать аппарат выше паспортной температуры?
Нельзя выходить за пределы паспорта. Для пластинчатого аппарата температура влияет на уплотнения, материалы и герметичность, а превышение может привести к повреждению прокладок. Перед запуском сопоставляют график подачи и обратки с допустимым режимом. При изменении источника тепла проверку выполняют заново, включая давление и состояние соединений.
Что проверить после промывки отопительного контура?
Проверяют чистоту фильтра, направление потоков, стяжку пакета, герметичность соединений и отсутствие воздуха. Затем сопоставляют расход, перепад давления и температуры подачи и обратки с расчётной схемой. Если режим не восстановился, ищут закрытую арматуру, проблему насоса, недостаточную площадь или ошибку графика, а не повторяют промывку без диагностики.
