Теплообменник дизеля обеспечивает отвод избыточного тепла от охлаждающей жидкости и смазочного масла к воздуху или воде, поддерживая оптимальный тепловой режим работы двигателя для предотвращения перегрева и обеспечения высокой эффективности сгорания топлива. Теплообменник дизельного двигателя — это устройство, предназначенное для передачи тепла от горячих рабочих жидкостей (охлаждающей жидкости и масла) к среде охлаждения (воздуху или воде) с целью поддержания оптимального температурного режима работы.
данные обновлены 2026-10-21 ·
1. Роль теплообменника и разделение контуров дизельного двигателя
При диагностике дизельного двигателя оценивают раздельные контуры масла и охлаждающей жидкости, состояние каналов и работу среды охлаждения. Передача тепла зависит от потока, чистоты поверхностей и герметичности разделяющих стенок в рабочем режиме.
Теплообменник дизельного двигателя разделяет горячие рабочие жидкости и среду охлаждения, передавая тепло через стенку каналов. В зависимости от установки охлаждение выполняют воздухом или водой. Отдельно контролируют контур охлаждающей жидкости и контур масла, потому что утечка между ними меняет свойства обеих сред.
Для диагностики смотрят не только на температуру, но и на следы масла в охлаждающей жидкости, состояние каналов и равномерность обдува или протока. Компактный аппарат может иметь хорошую теплопередачу, но требовать регулярной очистки. Схему оценивают вместе с креплением, уплотнениями и доступом для обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Охлаждающая жидкость и масло проходят по раздельным каналам, а тепло движется к воздуху или воде через металлическую поверхность. Рабочая схема зависит от направления потоков, площади контакта и состояния внутренних проходов. Отложения уменьшают доступную поверхность и увеличивают сопротивление движению среды.
Перед обслуживанием двигатель останавливают и ждут остывания системы, затем сливают жидкости в предназначенные для этого ёмкости. После демонтажа аппарат разбирают, осматривают на повреждения и коррозию, очищают каналы, меняют прокладки и собирают узел. Открытие горячей системы создаёт риск выброса среды и ожогов.
- Шаг 1Остановка двигателя и остывание системы охлаждения до безопасной температуры.
- Шаг 2Слив охлаждающей жидкости и масла из теплообменника в специальные емкости.
- Шаг 3Демонтаж теплообменника из системы охлаждения двигателя.
- Шаг 4Разборка теплообменника и визуальный осмотр на наличие повреждений и коррозии.
- Шаг 5Очистка внутренних каналов и пластин от накипи и отложений.
- Шаг 6Замена уплотнительных прокладок и сборка теплообменника.
3. Ключевые параметры
Подбор сверяют с температурой выхода, температурой масла, давлением охлаждающей системы и разностью температур. Гидравлическое сопротивление показывает, какую нагрузку аппарат добавляет контуру. Эффективность теплопередачи рассматривают вместе с фактическим расходом и чистотой каналов, а не как независимое обещание результата.
Значения в таблице служат исходными ориентирами и требуют сверки с паспортом двигателя и теплообменника. При замене проверяют присоединения, материалы, уплотнения и допустимые режимы обеих сред. Если давление или температура выходят за рабочую область, сначала ищут причину в системе охлаждения, а не меняют настройку вслепую.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура выхода | 90 °C | °C | инженерная практика; сверить по паспорту |
| Давление в системе охлаждения | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура масла | 100 °C | °C | инженерная практика; сверить по паспорту |
| Разность температур | 10 °C | °C | инженерная практика; сверить по паспорту |
| Эффективность теплопередачи | 95 % | % | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 0.5 бар | бар | инженерная практика; сверить по паспорту |

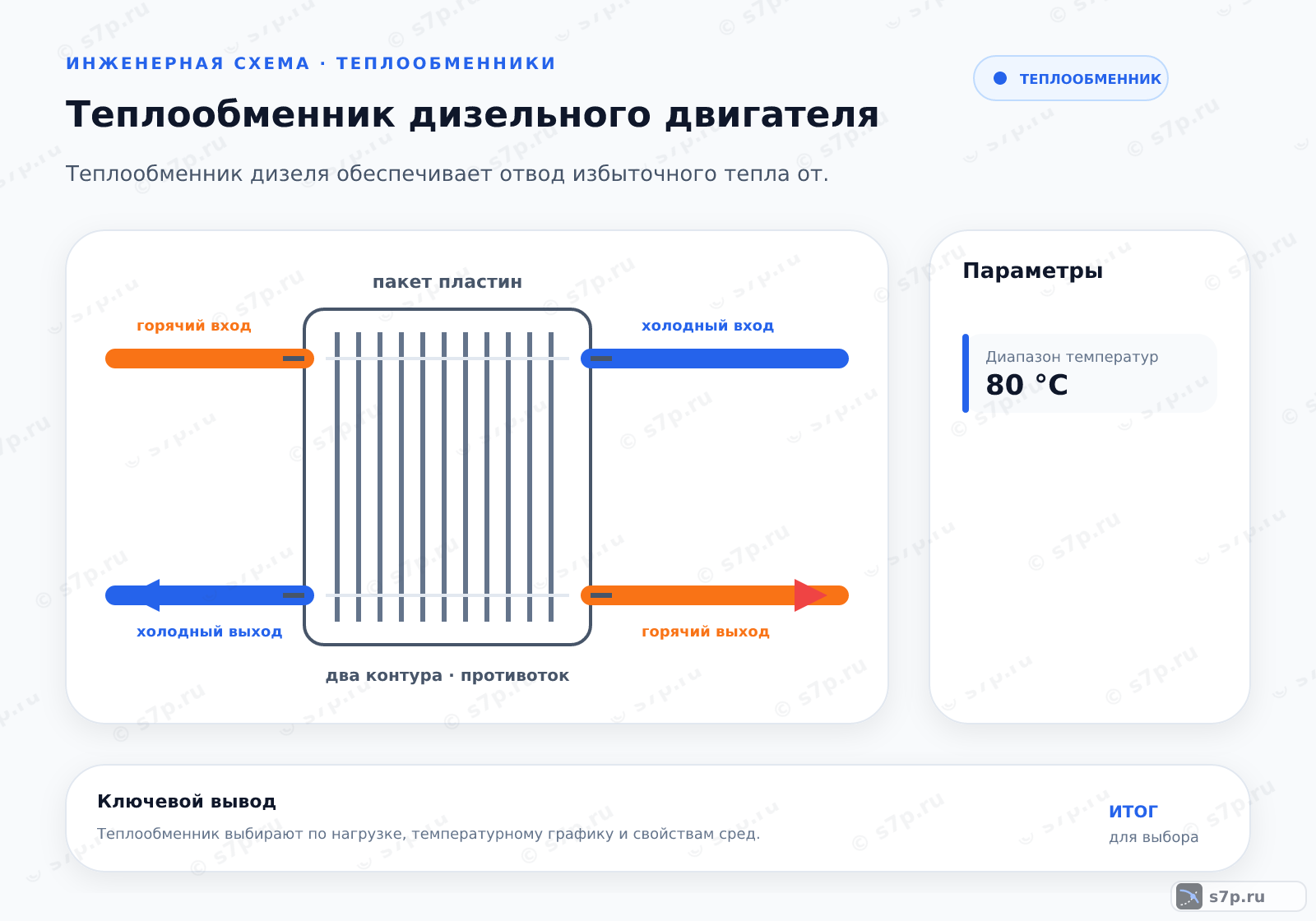

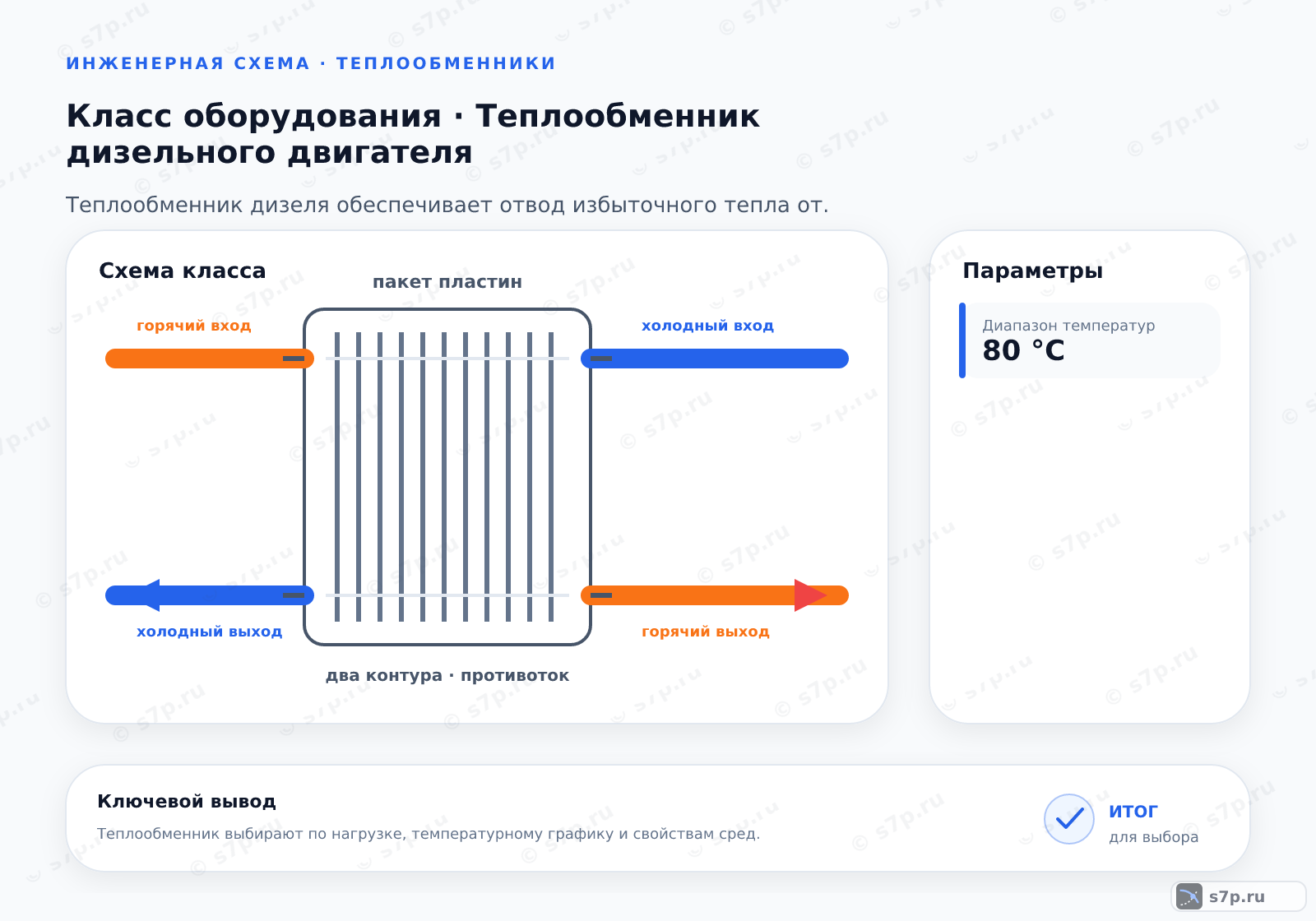

4. Схема охлаждения и разделения контуров дизеля
В схеме горячая жидкость от двигателя проходит через свой контур, а охлаждающая среда забирает тепло через разделяющую стенку. Контуры не должны смешиваться: их герметичность определяет сохранность масла и охлаждающей жидкости. Направление движения и расположение входов сверяют с маркировкой аппарата.
При воздушном варианте дополнительно оценивают поток воздуха и чистоту радиаторной части; при водяном — проток, отложения и качество жидкости. Изменение температуры на выходе сопоставляют с давлением и сопротивлением. Такая проверка отделяет неисправность теплообменника от проблем насоса, вентилятора, термостата или загрязнённого канала.
5. Виды и разновидности
Пластинчатый аппарат выбирают, когда нужны компактность, высокая теплопередача и доступ к каналам для очистки. Кожухотрубная конструкция рассчитана на иные условия компоновки и может быть удобнее при высоких давлениях. Воздушный радиатор передаёт тепло потоку воздуха и не требует водяного охлаждающего контура.
Сравнение начинают с рабочей среды, пространства, требований к очистке и допустимого сопротивления. Пластинчатый вариант удобен при доступе к пакету, кожухотрубный — при необходимости устойчивой конструкции, воздушный — при наличии достаточного потока воздуха. Окончательное решение сверяют с паспортом и схемой двигателя.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник: высокая эффективность, компактность, легкая очистка. | инженерная практика; сверить по паспорту |
| Кожухотрубный теплообменник: высокая надежность, работа при высоких давлениях. | инженерная практика; сверить по паспорту |
| Воздушный радиатор: охлаждение жидкостного контура потоком воздуха. | инженерная практика; сверить по паспорту |
Назначение теплообменника
Устройство передает тепло от горячих рабочих жидкостей к среде охлаждения для поддержания температурного режима.
Виды теплообменников
Существуют пластинчатые (компактные) и кожухотрубные (надежные) типы устройств.
Терминология
Накипь — это твердый осадок, образующийся в системе охлаждения из солей жесткости.
Что такое накипь в контексте системы охлаждения дизельного двигателя?
6. На что влияет и зачем нужно
Стабильный тепловой режим помогает двигателю работать в предусмотренной области, а маслу сохранять требуемые свойства. Отвод тепла от охлаждающей жидкости и масла уменьшает вероятность локального перегрева и связанных с ним нагрузок на детали. Расход топлива оценивают по работе всего двигателя, а не приписывают одному теплообменнику.
Нарушение теплопередачи отражается на температуре выхода, давлении и состоянии смазки. При загрязнении или недостаточном потоке возрастает нагрузка на систему охлаждения. Поэтому эффект от обслуживания проверяют по нескольким признакам: температуре, чистоте среды, отсутствию смешения и устойчивости режима под рабочей нагрузкой.
7. Частые ошибки и на что смотреть
Систему охлаждения не открывают на горячем двигателе: давление и температура среды должны снизиться до безопасного состояния. Некачественная охлаждающая жидкость ускоряет коррозию, а загрязнение каналов ухудшает отвод тепла. При признаках перегрева проверяют циркуляцию, радиаторную часть, герметичность и состояние жидкости.
После разборки не оставляют старые повреждённые прокладки и не закрывают коррозию новой сборкой без осмотра. Масло в охлаждающей жидкости или охлаждающая жидкость в масле требуют проверки разделительных поверхностей. Перегрев может повредить головку блока, поэтому запуск после ремонта выполняют с контролем температуры и утечек.
Частые вопросы
Какую задачу решает теплообменник в дизельном двигателе?
Аппарат передаёт тепло от охлаждающей жидкости и масла к воздуху или воде через разделяющую поверхность. Он поддерживает рабочий тепловой режим, но не заменяет насос, вентилятор, термостат или радиаторную часть. При диагностике смотрят на оба жидкостных контура, состояние каналов и герметичность, потому что утечка между средами меняет свойства масла и охлаждающей жидкости.
Что происходит внутри аппарата при нормальной работе?
Горячая рабочая жидкость движется по своему каналу, а охлаждающая среда забирает тепло через металлическую стенку. Потоки не должны смешиваться. Результат зависит от направления движения, расхода, площади передачи тепла и чистоты проходов. Отложения уменьшают доступную поверхность и увеличивают сопротивление, поэтому температуру выхода оценивают вместе с давлением и состоянием каналов.
Какие параметры сверяют перед заменой теплообменника?
Сверяют температуру выхода, температуру масла, давление системы охлаждения, разность температур, гидравлическое сопротивление и паспортную эффективность теплопередачи. Дополнительно проверяют материалы, уплотнения, присоединения и рабочую среду. Подмена аппарата по внешнему размеру опасна: новый узел может создать лишнее сопротивление или не выдержать фактические режимы двигателя.
Чем отличаются пластинчатый, кожухотрубный и воздушный варианты?
Пластинчатый вариант компактен, хорошо передаёт тепло и допускает доступ к каналам для очистки. Кожухотрубная конструкция ориентирована на другую компоновку и может быть удобна при высоких давлениях. Воздушный радиатор охлаждает жидкостный контур потоком воздуха. Сравнение проводят по среде, пространству, сопротивлению, обслуживанию и схеме двигателя, а не по одному признаку.
Можно ли открывать систему сразу после остановки двигателя?
Нет, горячую систему охлаждения не открывают. После остановки ждут снижения температуры и давления, затем сливают жидкости в предназначенные ёмкости. Работу продолжают после безопасной изоляции аппарата. Такой порядок защищает от выброса горячей среды и позволяет осмотреть каналы, прокладки и поверхности без дополнительного риска для персонала.
По каким признакам искать неисправность после перегрева?
Проверяют циркуляцию, состояние охлаждающей жидкости, радиаторную часть, каналы, прокладки и отсутствие смешения масла с охлаждающей средой. Осматривают следы коррозии и загрязнения, затем сопоставляют температуру выхода с давлением и сопротивлением. Перегрев способен повредить головку блока, поэтому после ремонта двигатель запускают под наблюдением, а не ограничиваются удалением видимой течи.
