Причину течи теплообменника ищут, разделяя внешнюю и внутреннюю утечку и проверяя фланцы, прокладки, пластины и каналы. Аппарат изолируют, сбрасывают давление и осматривают наружные поверхности; при изменении свойств сред проверяют внутренние каналы и пластины гидростатическим испытанием.
данные обновлены 2026-10-21 ·

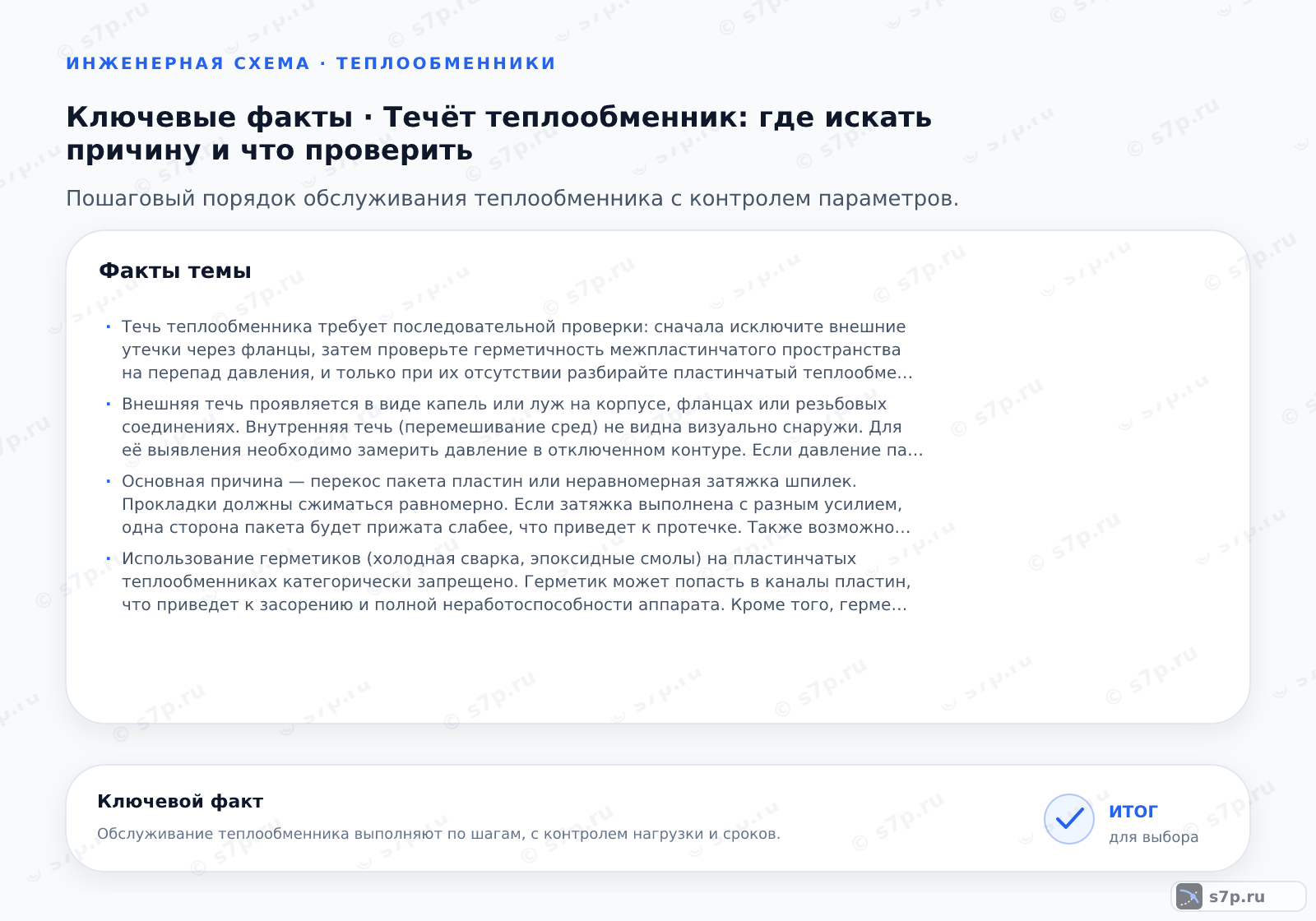

1. Как отличить внешнюю течь от внутренней
Поиск начинают с разделения внешней и внутренней течи. Капли на фланце, соединении или наружной поверхности указывают на место выхода среды, но не всегда на первичную причину. Ослабление крепежа, повреждение прокладки и перекос прижимной плиты требуют разной проверки.
Если снаружи сухо, а среды меняют цвет, запах или состав, проверяют разделительные пластины и каналы. Признаки смешения нельзя устранять герметиком внутри аппарата: он меняет проходное сечение и затрудняет последующий осмотр. Сначала оборудование изолируют, сбрасывают давление и фиксируют состояние соединений.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».

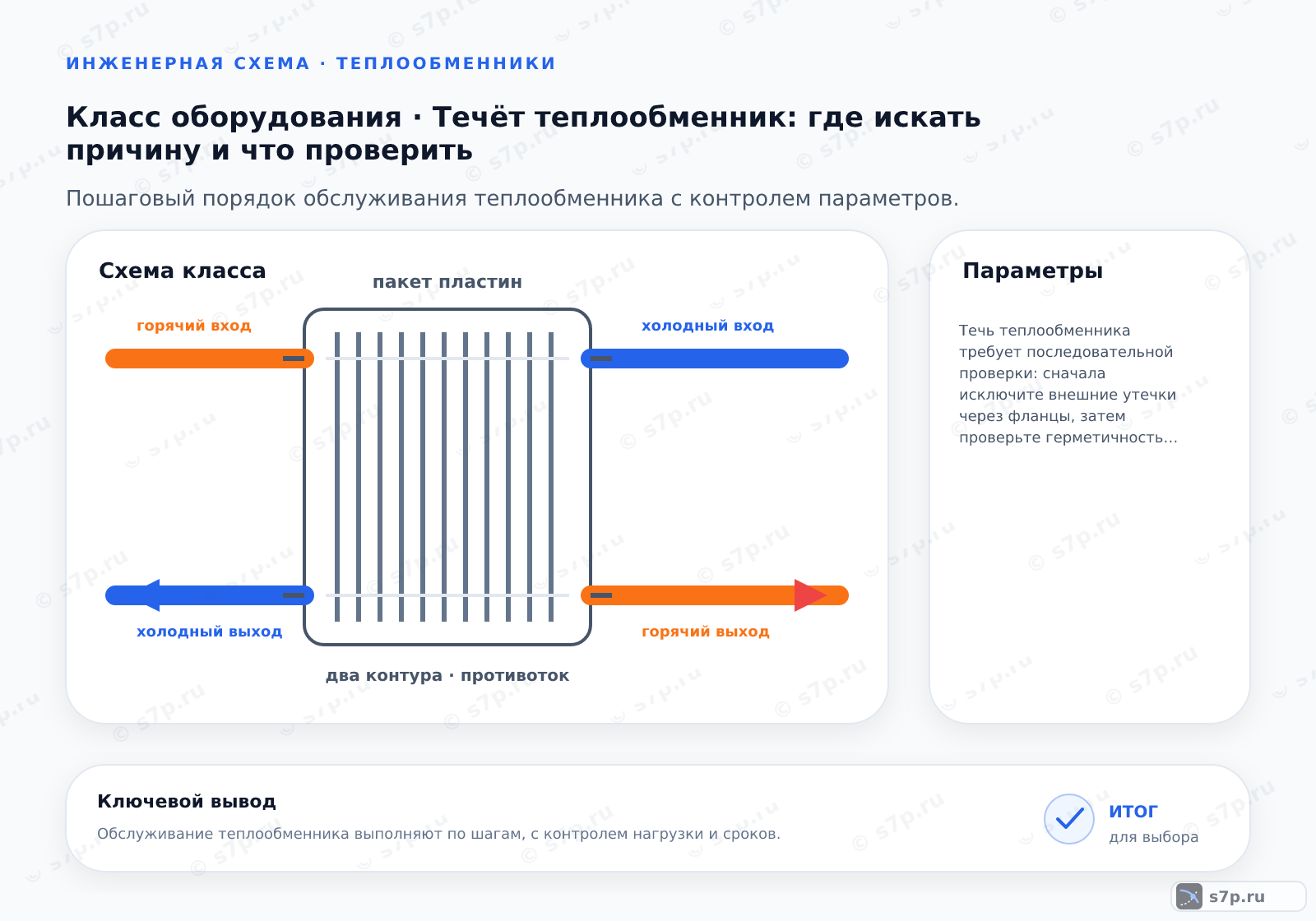

2. Пошаговый порядок
Последовательность задаёт блок шагов: теплообменник отключают от системы, перекрывают задвижки и сбрасывают давление. После этого осматривают наружные поверхности, фланцы и соединения. Такая подготовка позволяет отличить доступную течь от неисправности, которая проявляется только при испытании контуров.
При подозрении на внутренний переход среды выполняют гидростатическое испытание, затем ослабляют шпильки и осматривают пластины с прокладками. Повреждённые элементы меняют, аппарат собирают с динамометрическим ключом и делают пробный пуск. Герметичность оценивают по всем соединениям, а не по одному месту, где появилась первая капля.

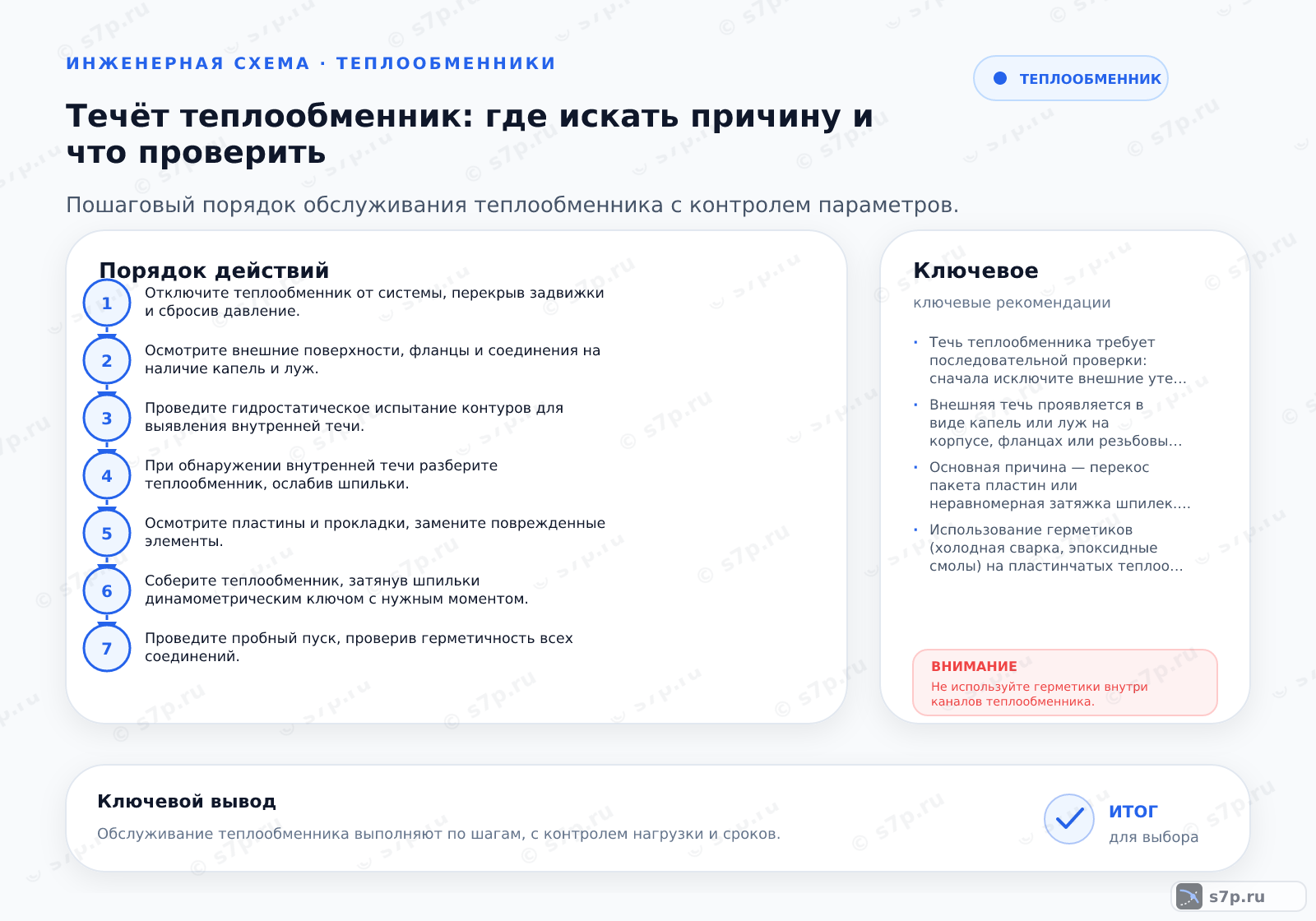

- Шаг 1Отключите теплообменник от системы, перекрыв задвижки и сбросив давление.
- Шаг 2Осмотрите внешние поверхности, фланцы и соединения на наличие капель и луж.
- Шаг 3Проведите гидростатическое испытание контуров для выявления внутренней течи.
- Шаг 4При обнаружении внутренней течи разберите теплообменник, ослабив шпильки.
- Шаг 5Осмотрите пластины и прокладки, замените поврежденные элементы.
- Шаг 6Соберите теплообменник, затянув шпильки динамометрическим ключом с нужным моментом.
- Шаг 7Проведите пробный пуск, проверив герметичность всех соединений.
3. Симптом -> причина -> решение
Влага у фланца чаще связана с соединением, прокладкой или состоянием прижимной плиты. Лужа под аппаратом показывает место выхода, но поток может перемещаться по раме, поэтому источник подтверждают сухим осмотром после изоляции контура. Следы на наружной поверхности фиксируют до разборки.
Отсутствие наружных капель при изменении свойств среды требует проверки внутренних каналов и пластин. Рост сопротивления, нестабильный режим и повторное появление влаги после пуска оценивают вместе с результатом гидроиспытания. Решение выбирают по найденной причине: подтягивают или заменяют уплотнение, меняют повреждённую пластину либо устраняют перекос сборки.
4. Сроки и периодичность
Периодичность обслуживания разделяют по назначению операции. Визуальный осмотр нужен для раннего обнаружения капель и следов коррозии, гидроочистка удаляет отложения, химическая промывка работает с другим типом загрязнения, а плановая замена относится к ресурсу конкретного аппарата.
Значения из справочной таблицы не заменяют паспорт и историю эксплуатации. Интервал сокращают, если меняется состав среды, растёт перепад давления или после очистки быстро возвращается загрязнение. Запись результатов осмотра и промывки помогает связать повторную течь с режимом работы, а не с отдельным случайным событием.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Плановая замена | 3 года | года | инженерная практика; сверить по паспорту |
| Гидроочистка (год) | 1 год | год | инженерная практика; сверить по паспорту |
| Гидроочистка (год) | 1 год | год | ПБ 08-613-03 |
| Визуальный осмотр | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Химическая промывка | 2 года | года | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Не смешивайте старые и новые пластины в одном пакете: различие состояния уплотнений и поверхностей нарушает равномерность стяжки. Плоскостность прижимной плиты проверяют до установки пакета и после сборки. Герметики внутри каналов не применяют, а усилие на шпильках задают динамометрическим ключом по паспорту.
После ремонта нельзя сразу считать течь устранённой по отсутствию капель снаружи. Контуры проверяют испытанием и пробным пуском, наблюдая за соединениями и признаками смешения сред. Если влага возвращается, повторная затяжка без поиска причины может скрыть повреждение пластины или прокладки и усложнить дальнейшую диагностику.
Частые вопросы
С чего начать поиск течи в теплообменнике?
Сначала аппарат изолируют от системы, перекрывают задвижки и сбрасывают давление. Затем осматривают наружные поверхности, фланцы и соединения, отмечая капли, лужи и следы коррозии. Если внешнего источника нет, проверяют контуры гидростатическим испытанием. Такой порядок отделяет неисправность обвязки от внутренней течи и снижает риск разбирать исправный пакет пластин.
Как отличить повреждение прокладки от течи внутри каналов?
Повреждённая прокладка или соединение обычно оставляет следы на фланце и наружной поверхности. Внутренняя течь может не давать капель снаружи, но вызывает смешение сред или изменение их свойств. Окончательное различие получают после изоляции аппарата и гидростатического испытания. Направление потока по раме не считают доказательством источника, потому что влага может перемещаться от места повреждения.
Допустим ли герметик для ремонта межпластинчатого пространства?
Герметик внутри каналов не применяют. Он меняет проходное сечение, может попасть в поток и затрудняет осмотр пластин и прокладок. При обнаружении течи аппарат отключают, сбрасывают давление, находят повреждённый элемент и заменяют его либо восстанавливают правильную сборку. После ремонта выполняют испытание и пробный пуск с наблюдением за всеми соединениями.
Что проверять перед разборкой пакета пластин?
До разборки фиксируют место течи, состояние фланцев и положение арматуры, затем полностью отключают аппарат и сбрасывают давление. Проверяют, что среды отведены безопасно, а наружный осмотр не указывает на простое повреждение соединения. После этого ослабляют шпильки, осматривают пластины и прокладки, не смешивая исправные детали с повреждёнными.
Как выбрать момент обслуживания по таблице периодичности?
В таблице операции разделены по назначению: визуальный осмотр выявляет ранние следы течи, гидроочистка и химическая промывка удаляют разные загрязнения, а плановая замена связана с ресурсом аппарата. Интервал сверяют с паспортом и историей эксплуатации. Его пересматривают при изменении среды, росте перепада давления или быстром возвращении загрязнения после очистки.
Что проверить после замены прокладки или пластины?
После сборки проверяют правильность расположения деталей, плоскостность прижимной плиты и равномерность стяжки шпилек. Усилие задают динамометрическим ключом по паспорту. Затем выполняют испытание контуров и пробный пуск, наблюдая за фланцами, рамой и признаками смешения сред. Если влага возвращается, повторная затяжка без поиска причины может скрыть перекос или повреждение соседней детали.
