Разборка пластинчатого теплообменника нужна для ревизии пластин, прокладок, каналов и рамы, когда промывка без вскрытия не восстанавливает режим. До снятия пакета аппарат выводят из схемы, охлаждают, сливают среды и снимают давление. Положение соединений и ориентацию пластин маркируют, стяжные элементы ослабляют постепенно, а при сборке возвращают детали по меткам и равномерно сводят раму по паспорту, сохраняя геометрию и исправность уплотнений.
данные обновлены 2026-10-21 ·
1. Разборка пластинчатого теплообменника
Разборка нужна для осмотра пластин, прокладок, каналов и рамы, когда промывка без вскрытия не даёт результата. До начала работ аппарат выводят из схемы, охлаждают, сливают среды и снимают давление. Положение соединений и ориентацию каждой пластины фиксируют до снятия пакета.
Главная задача — сохранить геометрию и порядок сборки. Перекос рамы, смешение пластин или загрязнение канавок приводят к течи и неправильному распределению потока. Рабочее место готовят так, чтобы детали не падали, не деформировались и не получали случайных повреждений.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Пошаговый порядок
После изоляции и слива осматривают раму, маркируют положение плит и постепенно ослабляют стяжные элементы. Пакет раскрывают без рывков, сохраняют направление гофры и укладывают пластины в исходной последовательности. Затем очищают поверхности, канавки и направляющие от отложений и грязи.
При сборке возвращают пластины по меткам, устанавливают исправные уплотнения и равномерно сводят раму. Стяжку выполняют по паспорту, без ударного инструмента и локального перекоса. Перед подключением проверяют посадку прокладок, свободный проход каналов и возможность осмотреть соединения.

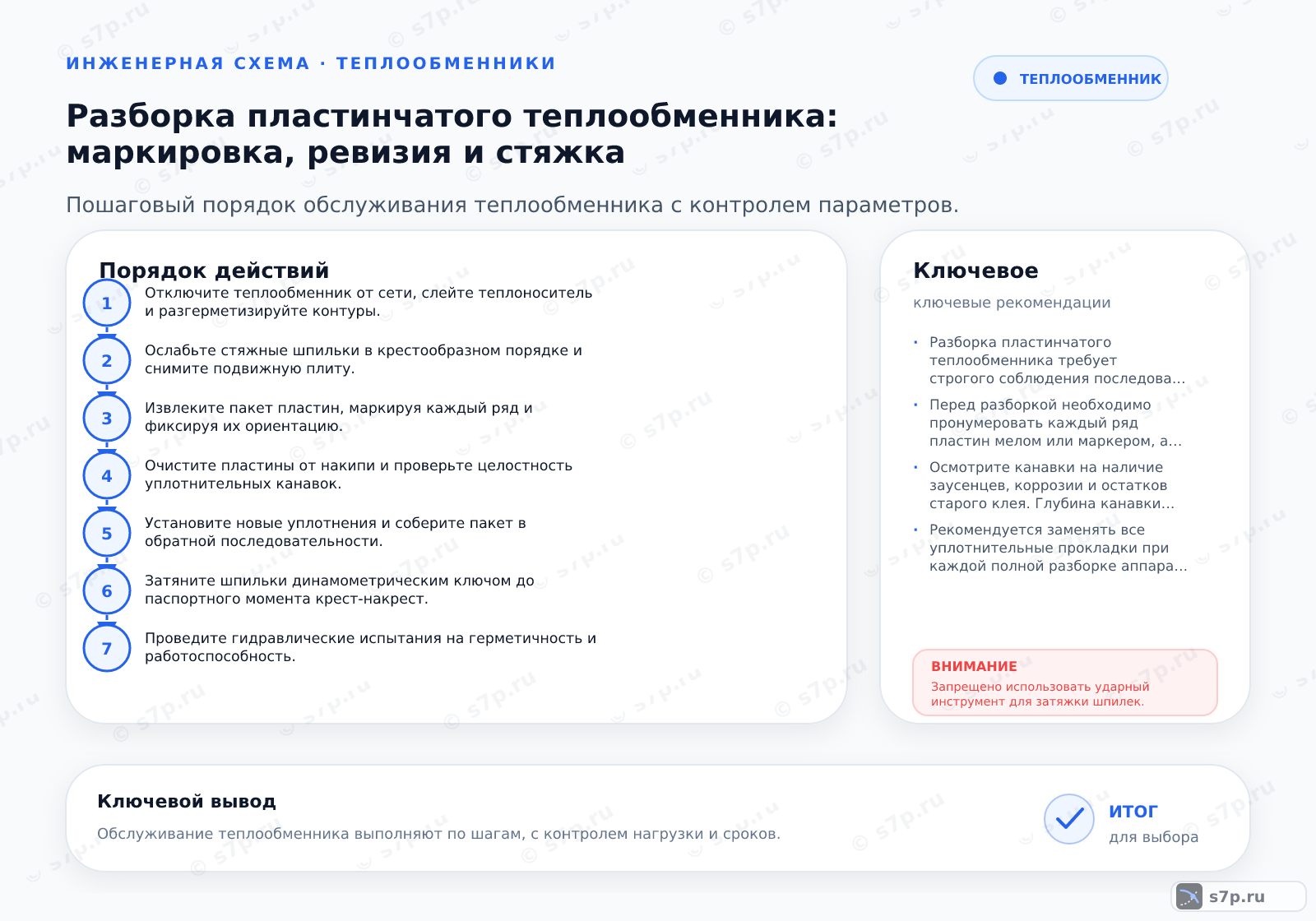

- Шаг 1Отключите теплообменник от сети, слейте теплоноситель и разгерметизируйте контуры.
- Шаг 2Ослабьте стяжные шпильки в крестообразном порядке и снимите подвижную плиту.
- Шаг 3Извлеките пакет пластин, маркируя каждый ряд и фиксируя их ориентацию.
- Шаг 4Очистите пластины от накипи и проверьте целостность уплотнительных канавок.
- Шаг 5Установите новые уплотнения и соберите пакет в обратной последовательности.
- Шаг 6Затяните шпильки динамометрическим ключом до паспортного момента крест-накрест.
- Шаг 7Проведите гидравлические испытания на герметичность и работоспособность.
3. Симптом -> причина -> решение
Течь по пакету может возникать из-за повреждённой прокладки, грязи в канавке, смещения пластины или неравномерной стяжки. Падение теплопередачи и рост сопротивления указывают на отложения либо неверную ориентацию листов. Перекос рамы часто проявляется одновременно с неравномерным контактом плит.
Причину подтверждают осмотром снятых деталей, следами на прокладках и проверкой геометрии. Повреждённые элементы заменяют совместимыми, канавки очищают, пакет укладывают по маркировке. Если после сборки течь сохраняется, проверяют стяжку и состояние рамы, а не увеличивают усилие без паспорта.
4. Сроки и периодичность
Периодичность вскрытия зависит от загрязнения, химии среды, режима давления и истории течей. Таблица даёт интервалы для планового контроля, но внеплановую разборку проводят при устойчивом росте перепада, снижении теплопередачи или следах утечки.
После каждой операции сохраняют сведения о состоянии пластин, прокладок, рамы и причинах вскрытия. Повторяющееся повреждение одной зоны указывает на проблему распределения потока, вибрацию или химическую несовместимость. Такой журнал помогает отличить износ от ошибки сборки и уточнить дальнейшее обслуживание.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Плановая ревизия | 1 год | год | инженерная практика; сверить по паспорту |
| Гидроиспытания | 5 лет | лет | инженерная практика; сверить по паспорту |
| Замена уплотнений | 3 года | года | инженерная практика; сверить по паспорту |
| Химическая промывка | 2 года | года | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Снятие плит выполняют только на отключённом и разгерметизированном аппарате. Нельзя ослаблять стяжку под давлением, использовать ударный инструмент или затягивать шпильки сверх паспортного момента. Остатки горячей среды и реагента удаляют до начала работы.
Грязь не должна попадать в канавки уплотнений и на рабочие поверхности. Пластины перемещают без контакта с острыми кромками рамы, а повреждённые прокладки не возвращают в пакет. Перед пуском выполняют проверку герметичности и плавно выводят контур на режим.
Частые вопросы
Что подготовить перед вскрытием аппарата?
Аппарат отключают от схемы, охлаждают, сливают рабочие среды и снимают давление. Подготавливают место для пластин, маркировку, средства очистки и исправный инструмент. До ослабления стяжки фиксируют положение плит, патрубков и направляющих. Работу начинают только после проверки, что в каналах не осталось горячей среды, реагента или давления.
Зачем маркировать порядок и ориентацию пластин?
Маркировка сохраняет исходную схему каналов и положение уплотнений. Если листы перемешать или развернуть, потоки могут пойти по неправильным ходам, а прокладки — не совпасть с канавками. После очистки по меткам восстанавливают пакет, проверяют рисунок гофры и только затем сводят раму. Это сокращает риск течи и потери теплопередачи.
Почему стяжку ослабляют постепенно?
Постепенное ослабление распределяет нагрузку по раме и снижает риск перекоса плит или внезапного освобождения пакета. Резкое снятие усилия деформирует направляющие и затрудняет повторную сборку. После раскрытия оценивают раму, шпильки, пластины и прокладки. При сборке нагрузку возвращают равномерно по процедуре из паспорта, без ударного инструмента.
Какие признаки говорят о повреждении уплотнения?
Потёки по стыку, следы выдавливания, потеря эластичности, трещины и смещение в канавке указывают на повреждение. Причиной также бывает грязь, перекос пластины или чрезмерная стяжка. Уплотнение заменяют совместимым материалом, канавку очищают, а после сборки проверяют герметичность. Простая подтяжка без устранения причины часто возвращает течь.
Когда плановую разборку дополняют внеплановой?
Внеплановое вскрытие проводят при устойчивом росте перепада, падении теплопередачи, появлении течи или повторном загрязнении после промывки. Сначала исключают фильтр, арматуру, воздух и ошибку измерения. Если признаки сохраняются, осматривают пластины, канавки, раму и направляющие. Причину записывают, чтобы скорректировать режим очистки или стяжки.
Какие действия запрещены при разборке?
Нельзя работать с аппаратом под давлением, ослаблять шпильки ударом, использовать неподходящий момент и оставлять грязь в канавках. Пластины не бросают и не очищают способом, который повреждает гофру. После сборки проверяют герметичность, заполнение и направление потоков. При сохранении течи аппарат не возвращают в рабочий контур до повторной ревизии.
